ابزارهای هم‌محوری

خرید گیج هم‌محوری و دستگاه مرغک به مرغک؛ کنترل لنگی، گردی و راستایی قطعات استوانه‌ای

برای بازرسی شفت، محور، پین، قطعهٔ تراش‌کاری‌شده و اجزای استوانه‌ای، تنها اندازه‌گیری قطر کافی نیست. ممکن است قطر قطعه در محدودهٔ تلرانس باشد، اما سطح در گردش لنگی داشته باشد، محورهای دو سطح با هم هم‌راستا نباشند یا قطعه در طول خود خمیدگی نشان دهد. گیج هم‌محوری، دستگاه مرغک به مرغک و مرکز نیمکت برای نگهداری قطعه و مشاهدهٔ تغییرات اندازه با ساعت اندیکاتور یا ساعت شیطونکی به کار می‌روند. ابزار متناسب، قطعه را حول محور یا بین مراکز می‌چرخاند تا تغییرات شعاعی یا طولی قابل مشاهده و مقایسه باشد.

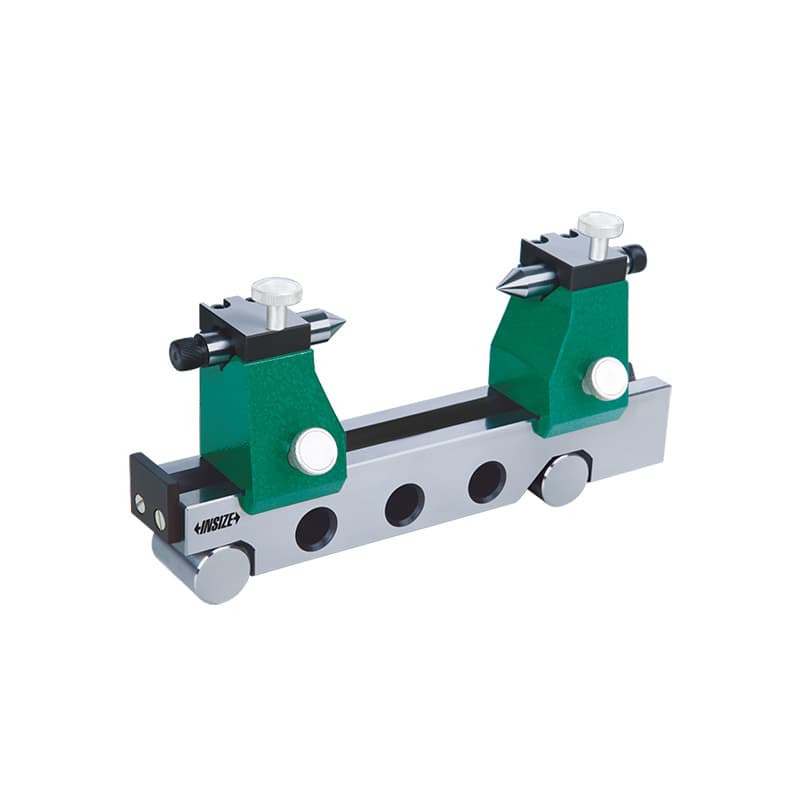

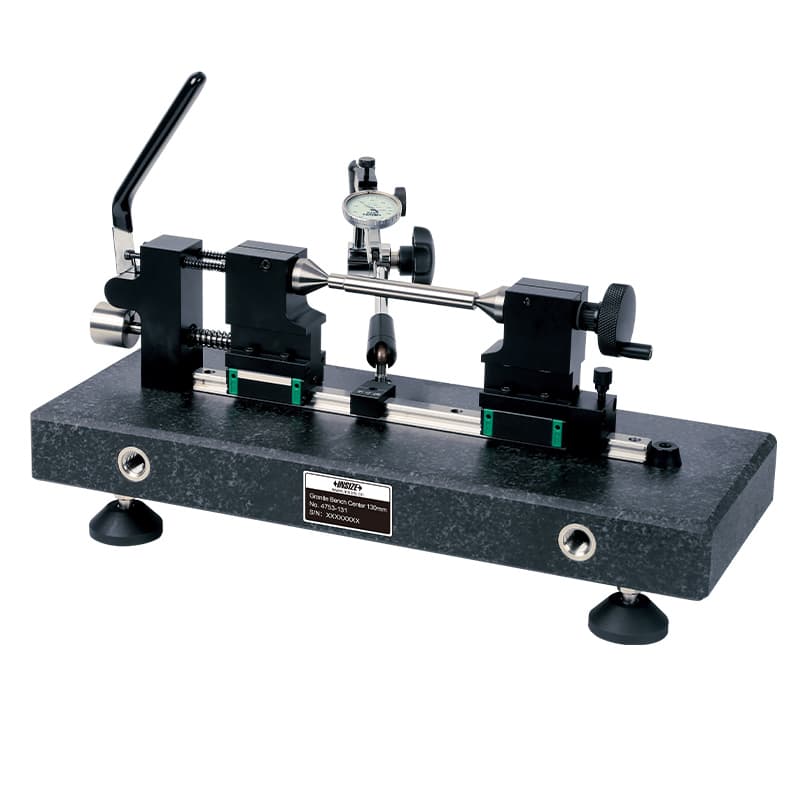

در این دستهٔ ابر ابزار ۳۴ محصول از چند خانواده قرار دارد: گیج‌های هم‌محوری و سریع‌موقعیت، دستگاه‌های مرغک به مرغک، مرغک‌های ثابت و گردان، مراکز نیمکتی افقی و عمودی، مدل‌های دارای غلتک یا اندازه‌گیری راستایی، پایه‌های موتوردار و گرانیتی، ماندرل انبساطی و ابزار بازرسی مخروطی. ازاین‌رو عبارت کلی «دستگاه هم‌محوری» برای انتخاب کافی نیست. باید تعیین کنید قطعه چگونه نگه داشته می‌شود، چه ویژگی هندسی سنجیده می‌شود، بازهٔ قطر و طول قطعه چیست و آیا به قرائت دستی، تنظیم سریع، حرکت موتوری یا سنجش راستایی نیاز دارید.

هم‌محوری، هم‌مرکزی، لنگی و گردی؛ اصطلاح‌ها را یکی نگیریم

در مکالمهٔ بازار، واژه‌های «هم‌محوری»، «هم‌مرکزی»، «سنترینگ» و «لنگی‌گیری» گاهی به جای هم استفاده می‌شوند؛ اما در نقشه و کنترل کیفیت ممکن است به کمیت‌های متفاوتی اشاره داشته باشند. لنگی شعاعی تغییر قرائت ساعت روی سطح قطعه هنگام چرخاندن آن حول محور مرجع است. گردی شکل مقطع دایره‌ای را در یک مقطع بررسی می‌کند. راستایی تغییرات محور یا سطح را در طول قطعه می‌سنجد. اصطلاح هندسی هم‌محوری نیز در کاربرد فنی می‌تواند تعریف تلرانسی مشخص در نقشه داشته باشد که با یک قرائت سادهٔ ساعت به‌تنهایی اثبات نمی‌شود.

گیج‌های موسوم به concentricity gauge در کارگاه معمولاً برای نگهداری قطعهٔ استوانه‌ای و خواندن تغییرات با ساعت مقایسه‌ای استفاده می‌شوند. این ابزارها به اپراتور کمک می‌کنند ناهم‌مرکزی یا تغییرات پیرامونی را سریع بررسی کند، اما نتیجهٔ ساعت را نباید بدون روش، مبنا و معیار نقشه به‌عنوان گواه همهٔ تلرانس‌های هندسی تفسیر کرد. اگر نقشه به تلرانس هم‌محوری، موقعیت، گردی یا لنگی کل مشخصی ارجاع می‌دهد، روش آزمون و ابزار مناسب را با الزامات همان نقشه تطبیق دهید. راهنمای فارسی بازار نیز میان هم‌محوری و هم‌مرکزی تمایز مفهومی قائل می‌شود؛ نام بازاری دستگاه جای تعریف فنی کنترل را نمی‌گیرد.

گیج هم‌محوری و گیج‌های تنظیم سریع

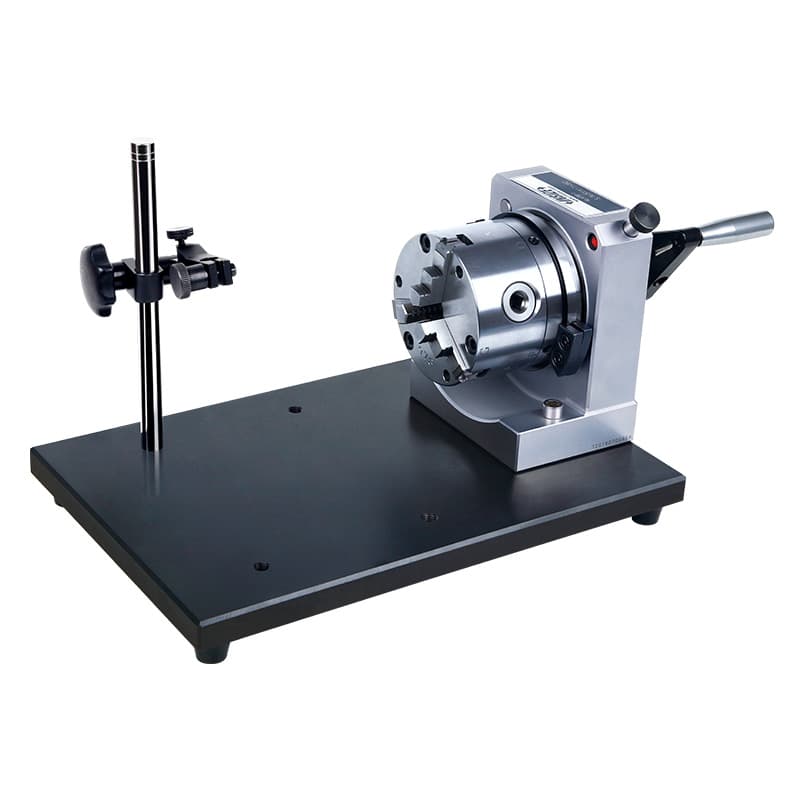

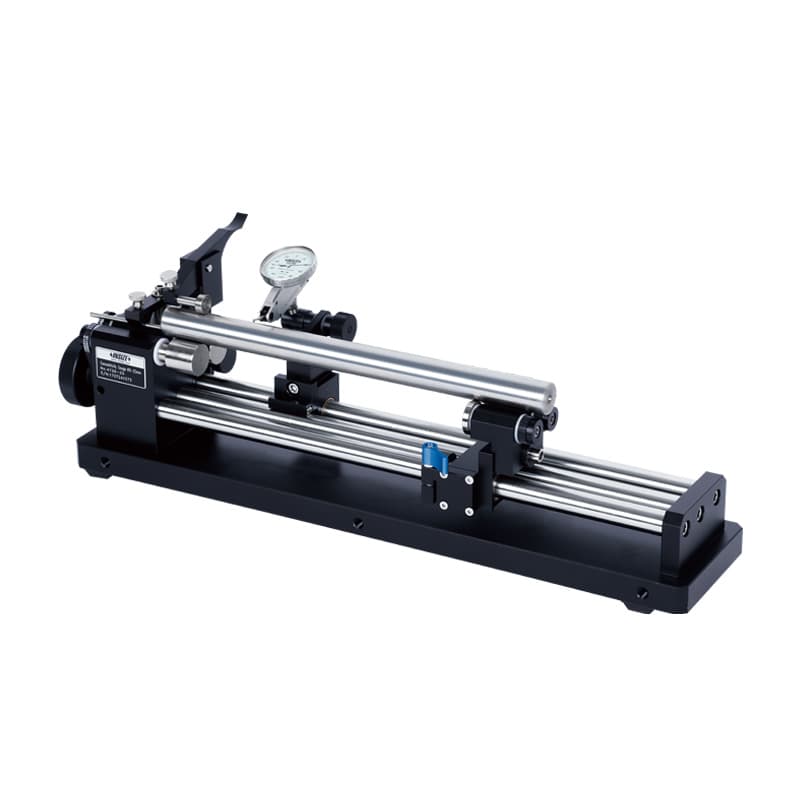

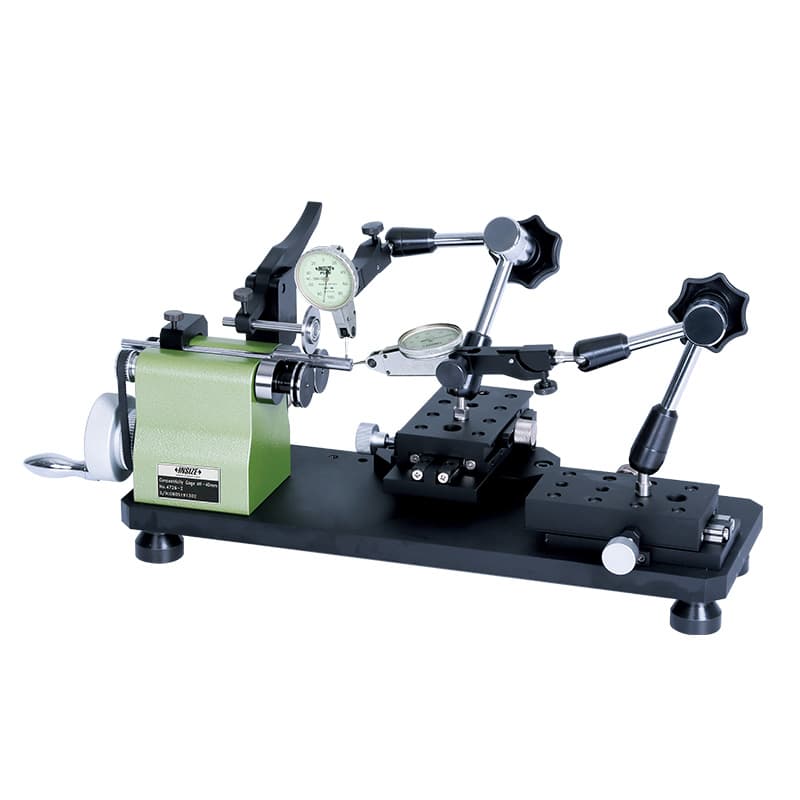

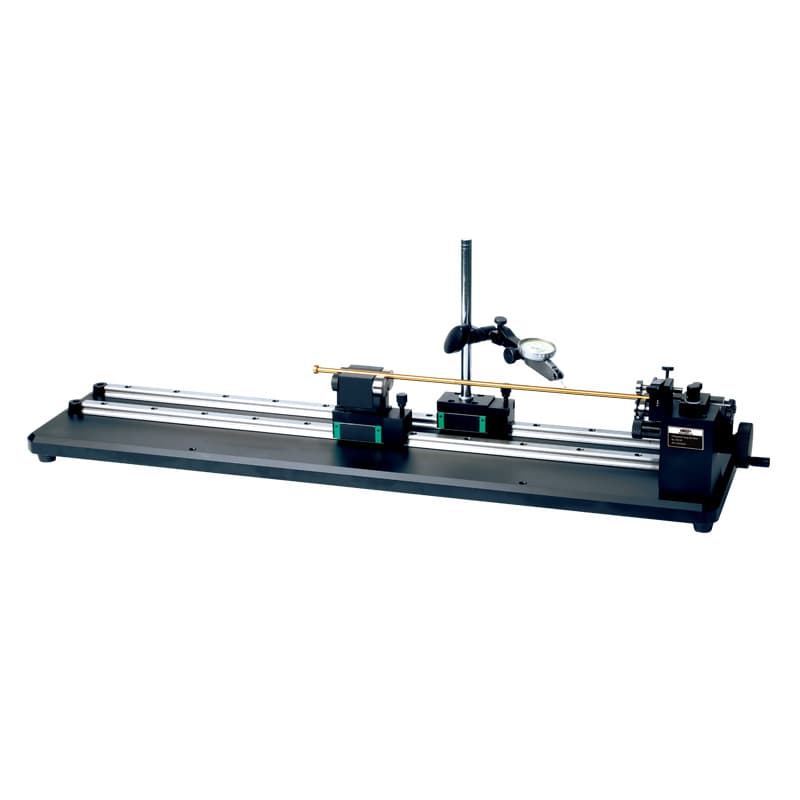

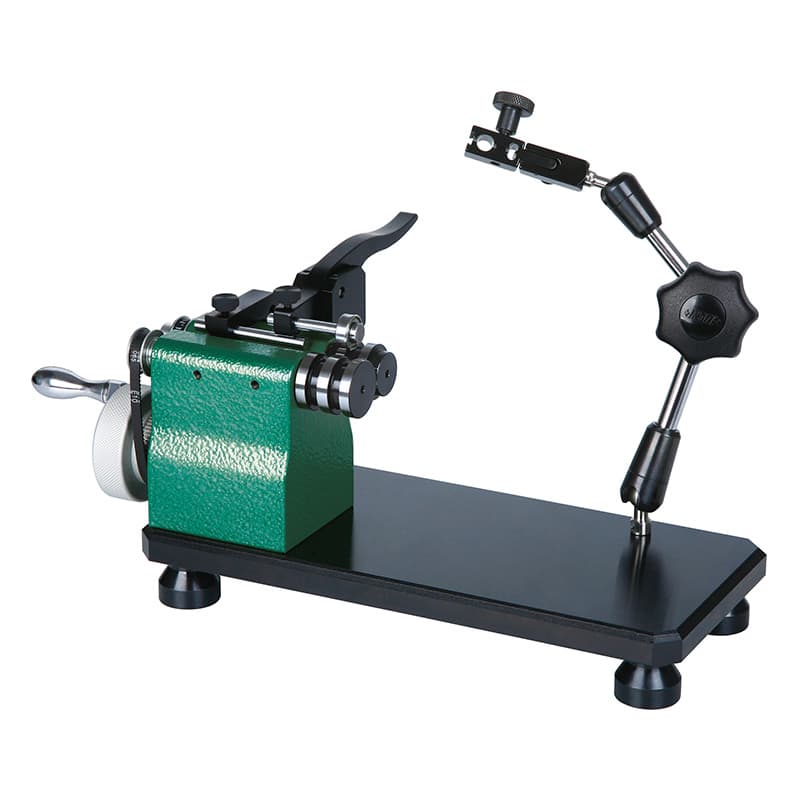

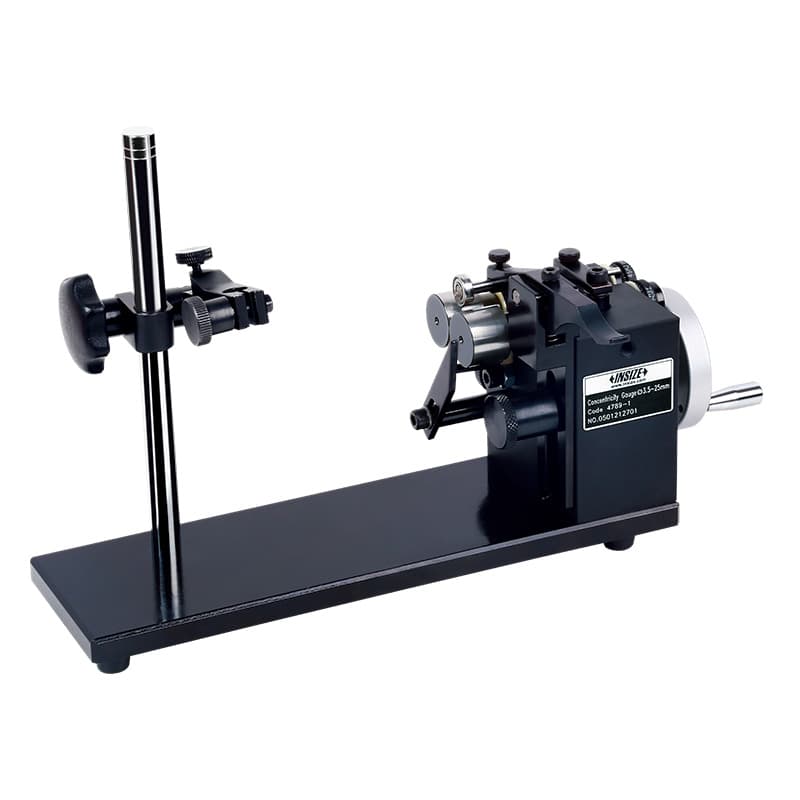

گیج‌های هم‌محوری مانند خانواده‌های 4725، 4726، 4731، 4736، 4786، 4789 و 4768 برای قرار دادن قطعه روی تکیه‌گاه‌ها و تماس ساعت با سطح استوانه‌ای طراحی شده‌اند. بعضی مدل‌ها پایهٔ ثابت و سازهٔ صلب‌تری دارند؛ بعضی پایهٔ یونیورسال یا دسترسی منعطف‌تر ارائه می‌کنند. در خانوادهٔ 4725، نسخه‌های متفاوت برای بازه‌های قطری و نوع پایهٔ مختلف عرضه شده‌اند. صفحهٔ رسمی INSIZE برای نسخه‌های 4725-45 و -60 و -80 بازه‌های مشخص قطر و دقت اعلامی ۲ میکرومتر را ذکر می‌کند؛ این مقدار مختص همان مدل‌ها و شرایط اندازه‌گیری سازنده است و نباید به همهٔ گیج‌های این گروه تعمیم داده شود.

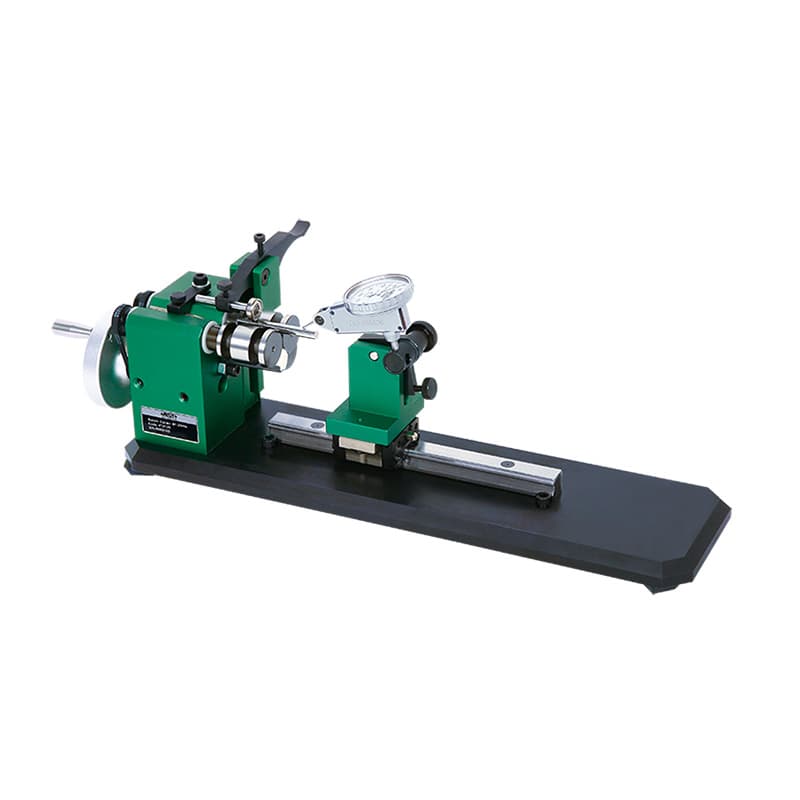

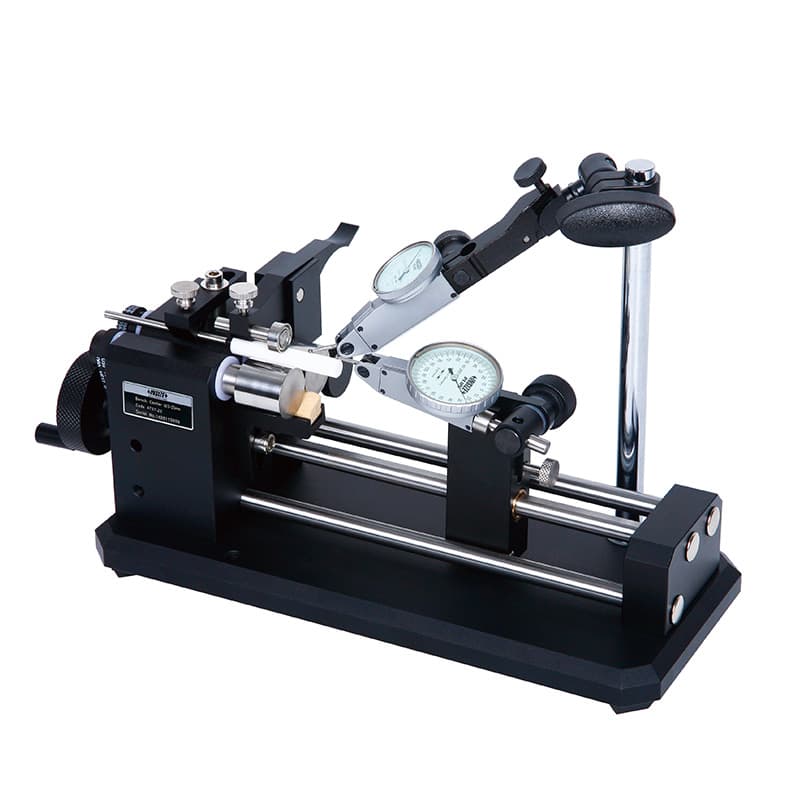

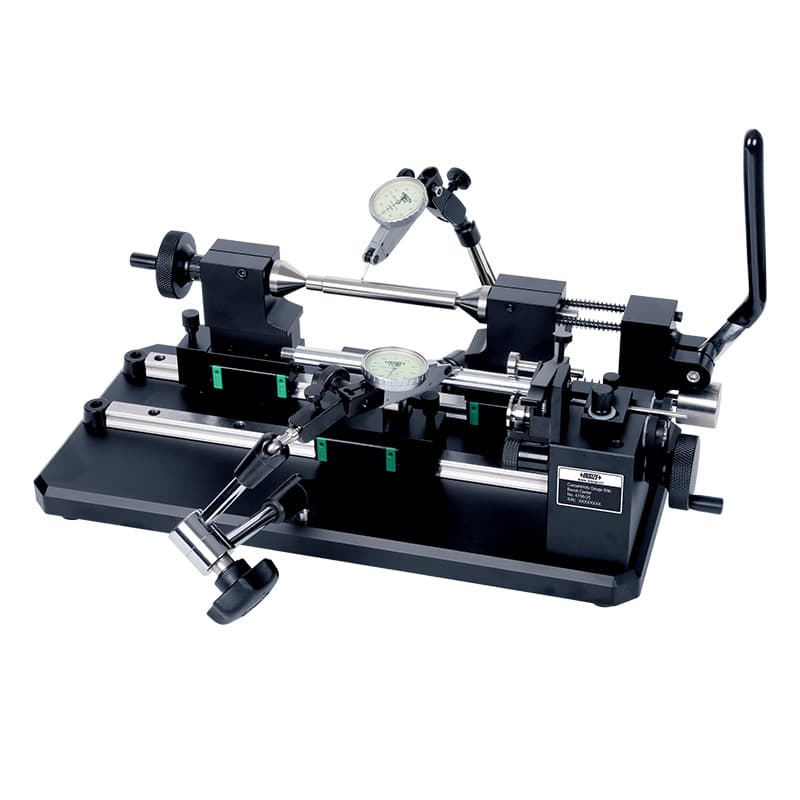

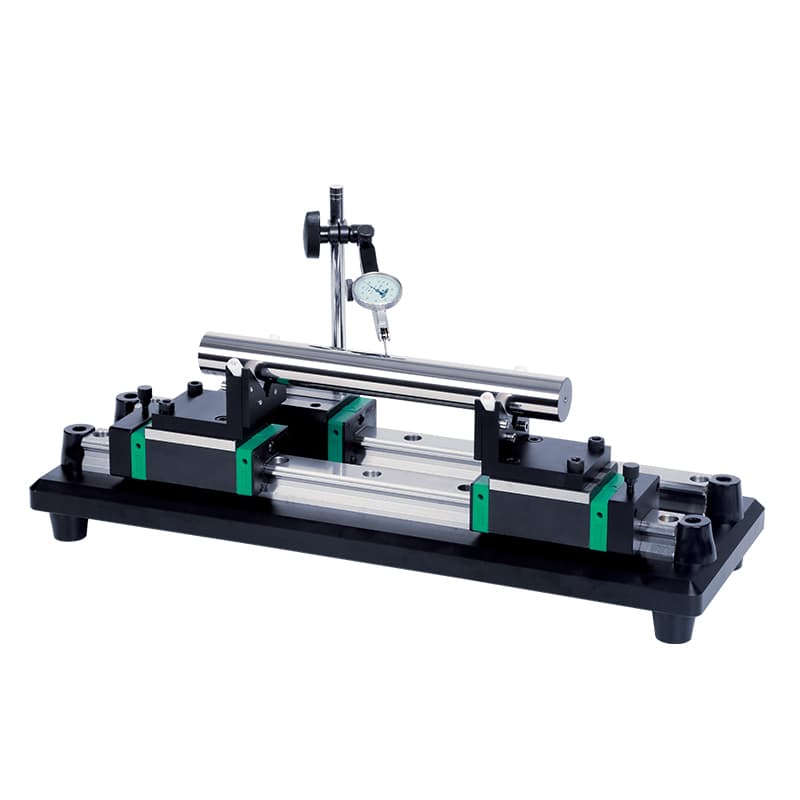

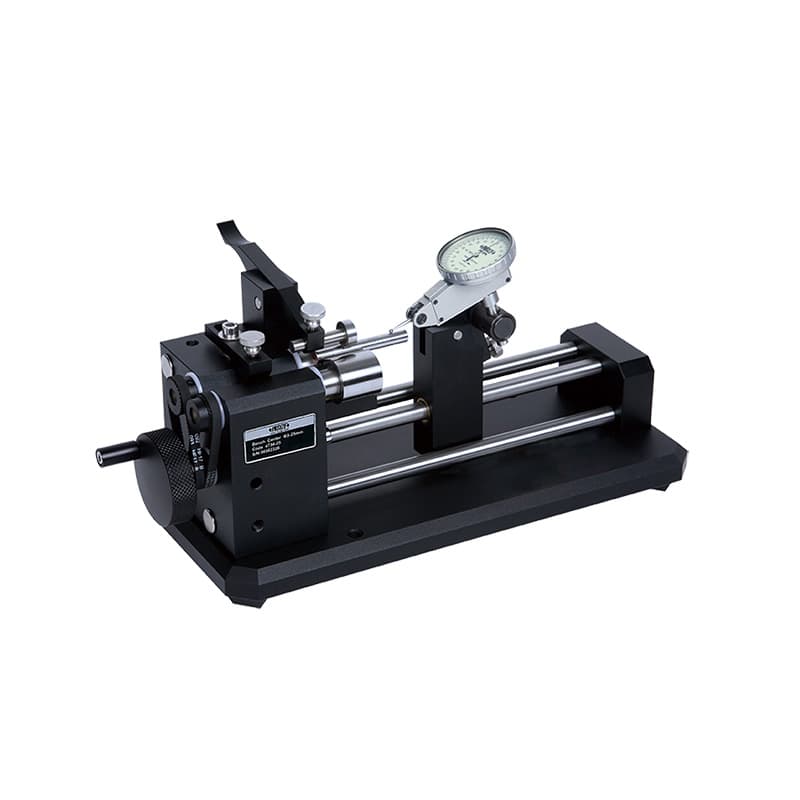

مدل‌های «موقعیت‌یابی سریع» مانند 4734-25 و 4737 برای تنظیم راحت‌تر قطعه یا یافتن نقطهٔ مناسب می‌توانند کاربرد داشته باشند. نسخه‌های ترکیبی یا دارای اندازه‌گیری صافی، مانند نمونه‌های 4731 و 4752، با هدف بررسی ویژگی اضافه معرفی می‌شوند. پیش از خرید بررسی کنید ساعت اندیکاتور یا ساعت شیطونکی همراه دستگاه هست یا باید جدا تهیه شود؛ در اطلاعات رسمی برخی گیج‌های 4725 ساعت به‌عنوان متعلقهٔ اختیاری ذکر شده است. بازهٔ قطر، فاصلهٔ نقطهٔ تماس تا غلتک یا تکیه‌گاه، ارتفاع محور و نوع نگهدارندهٔ ساعت را از برگهٔ همان کد بخوانید.

مرغک رومیزی و دستگاه مرغک به مرغک

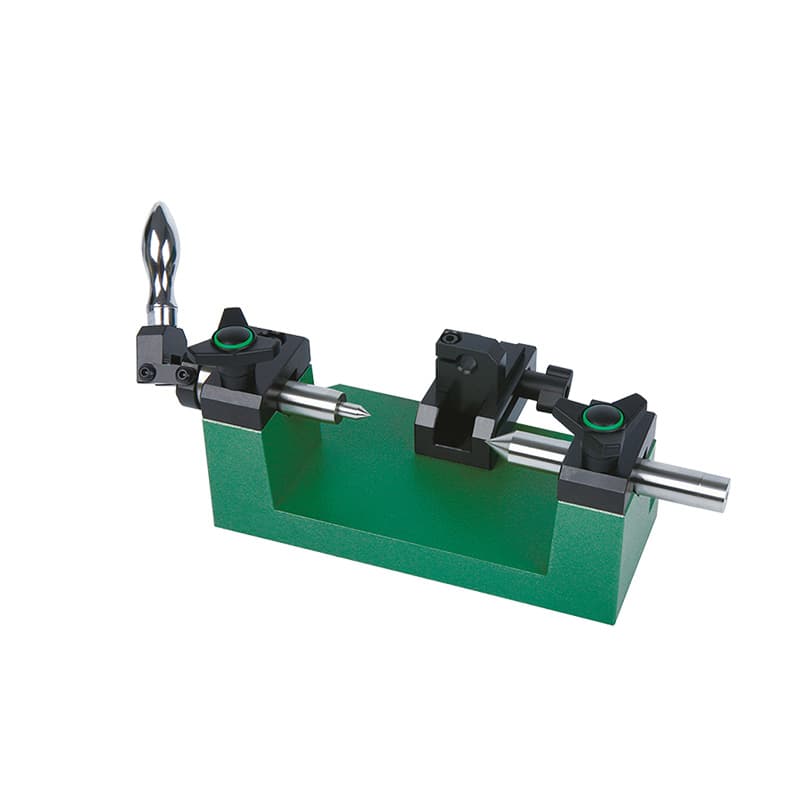

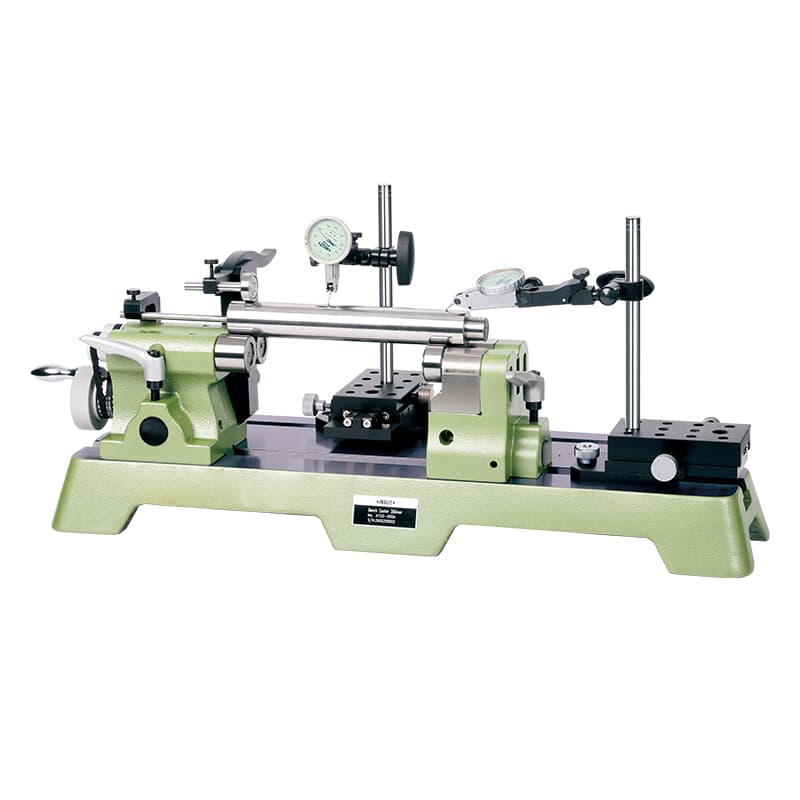

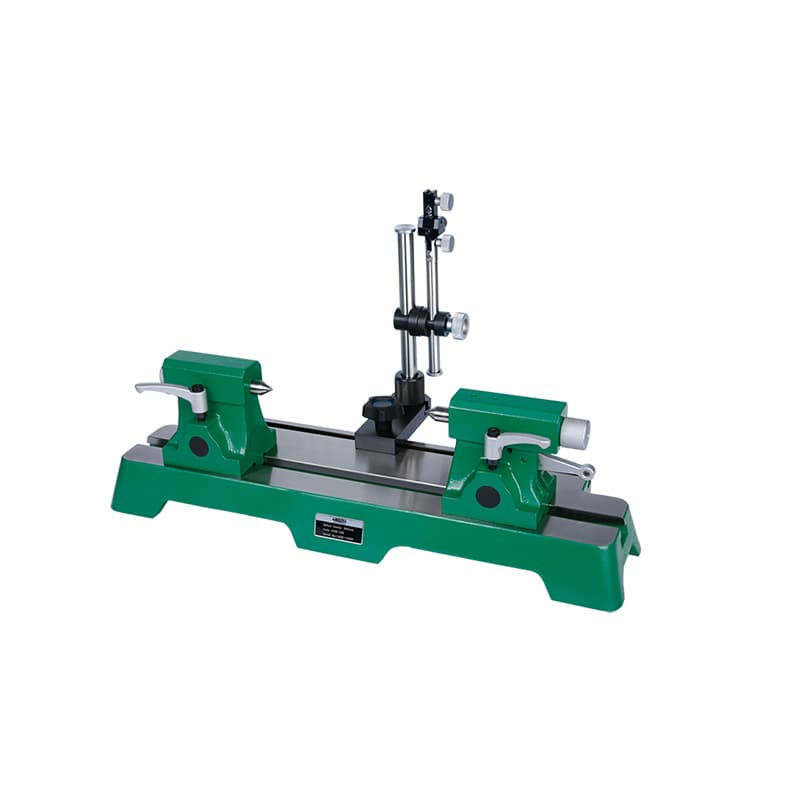

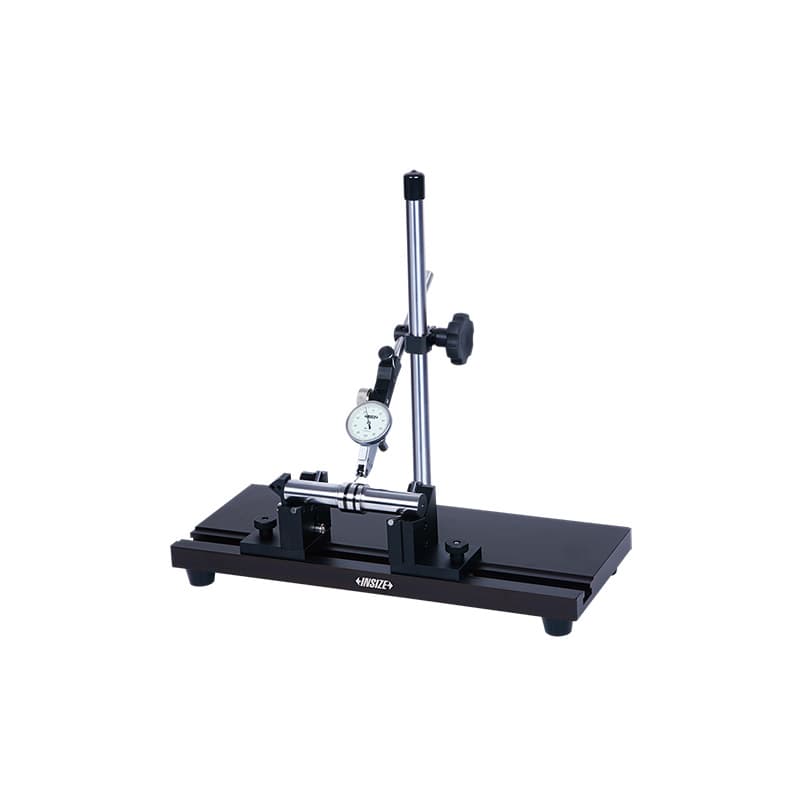

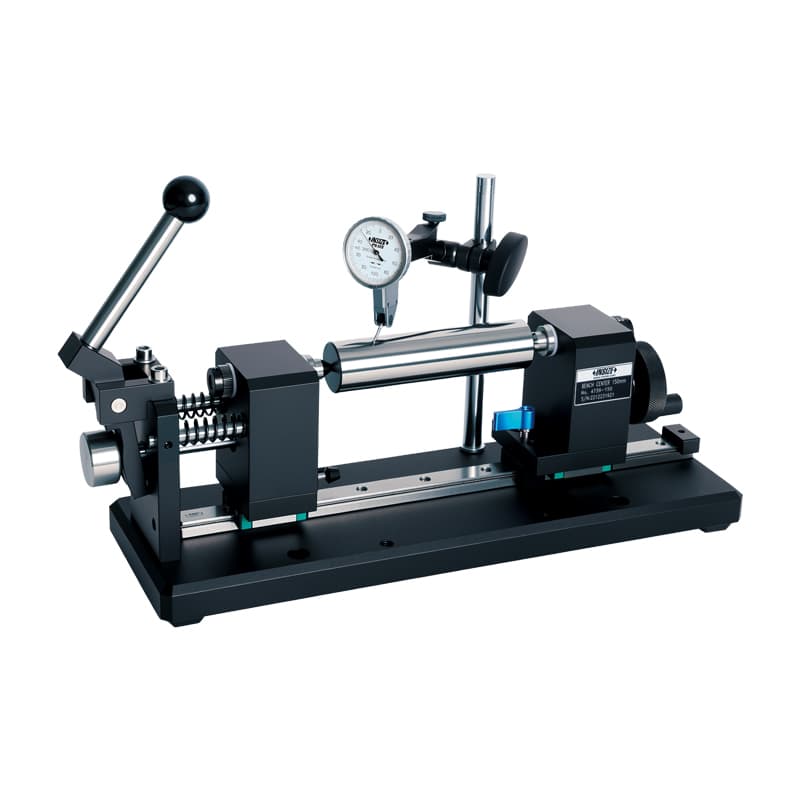

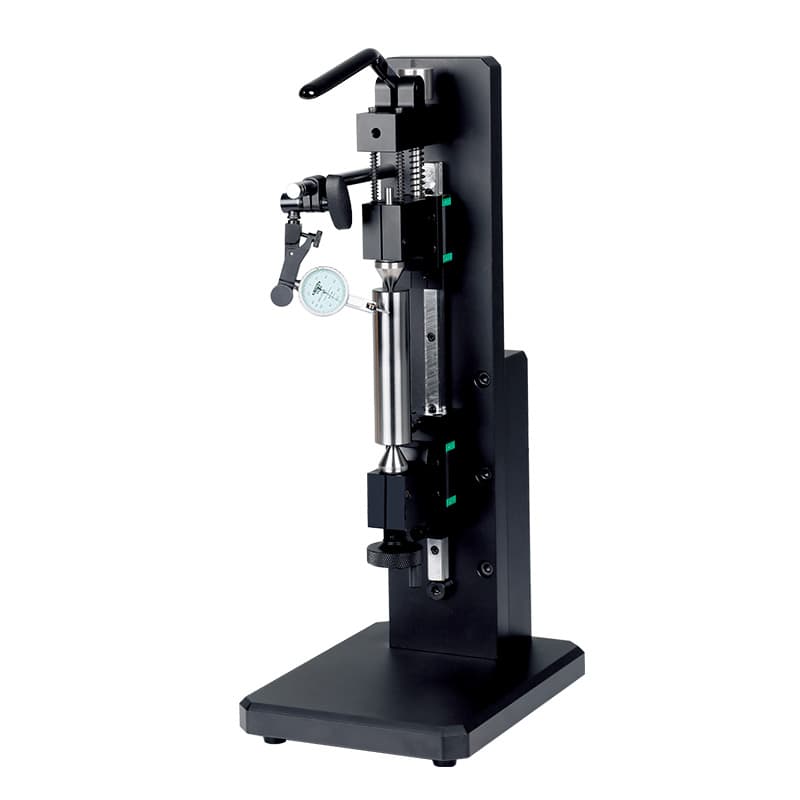

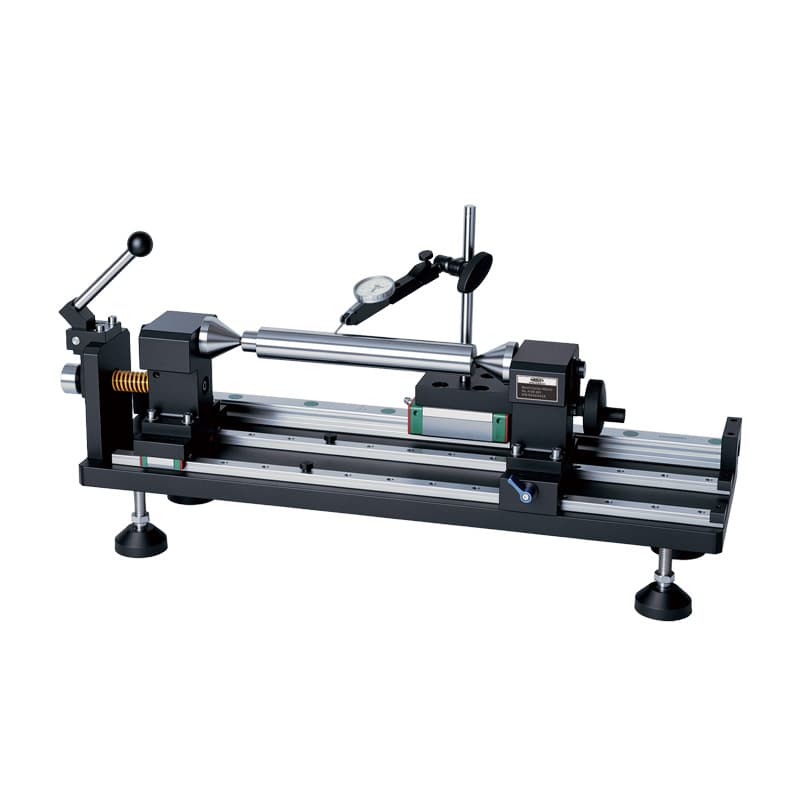

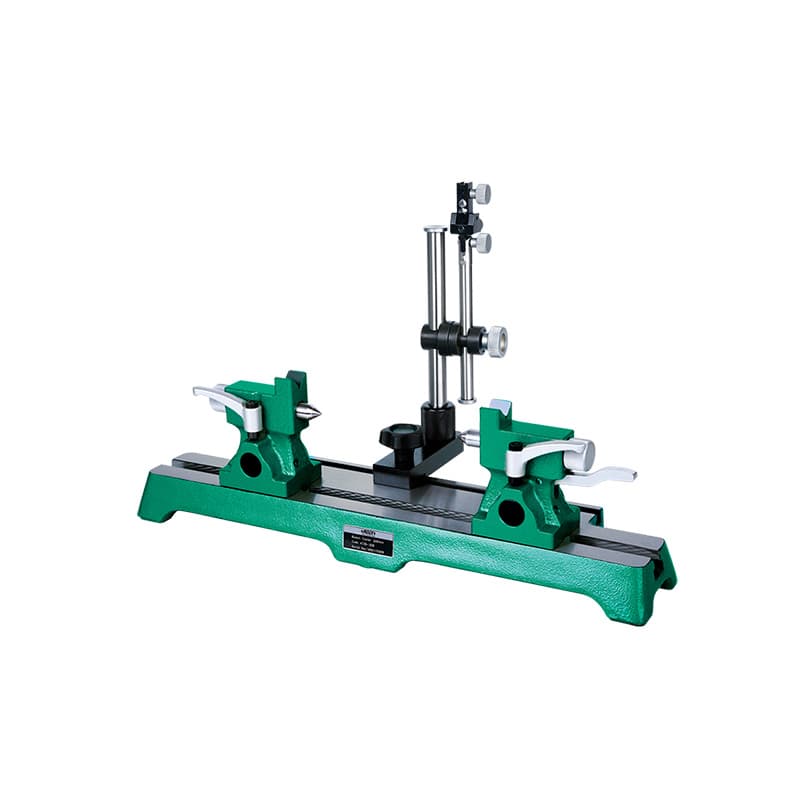

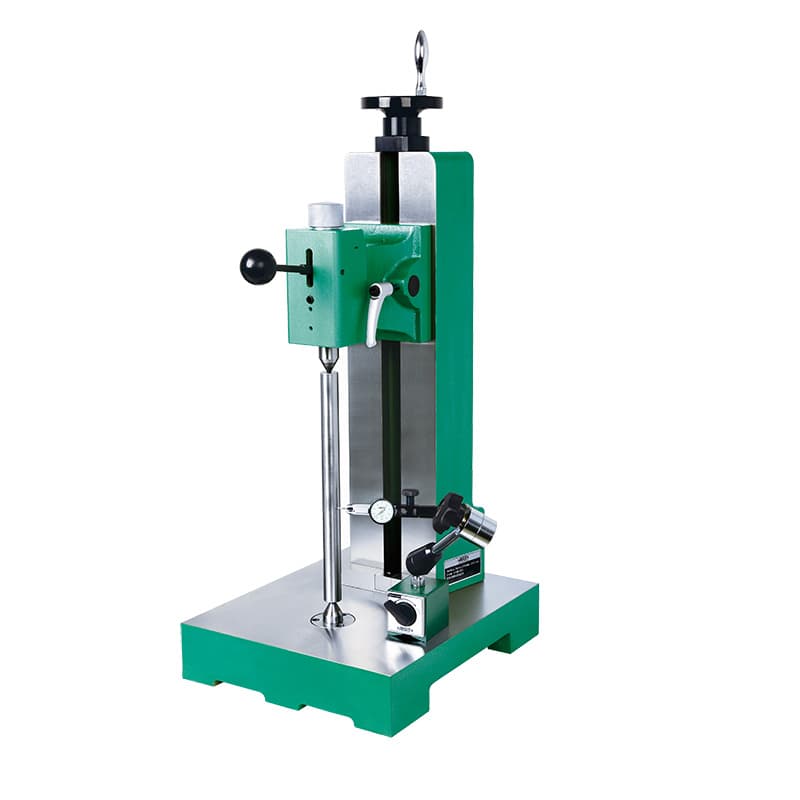

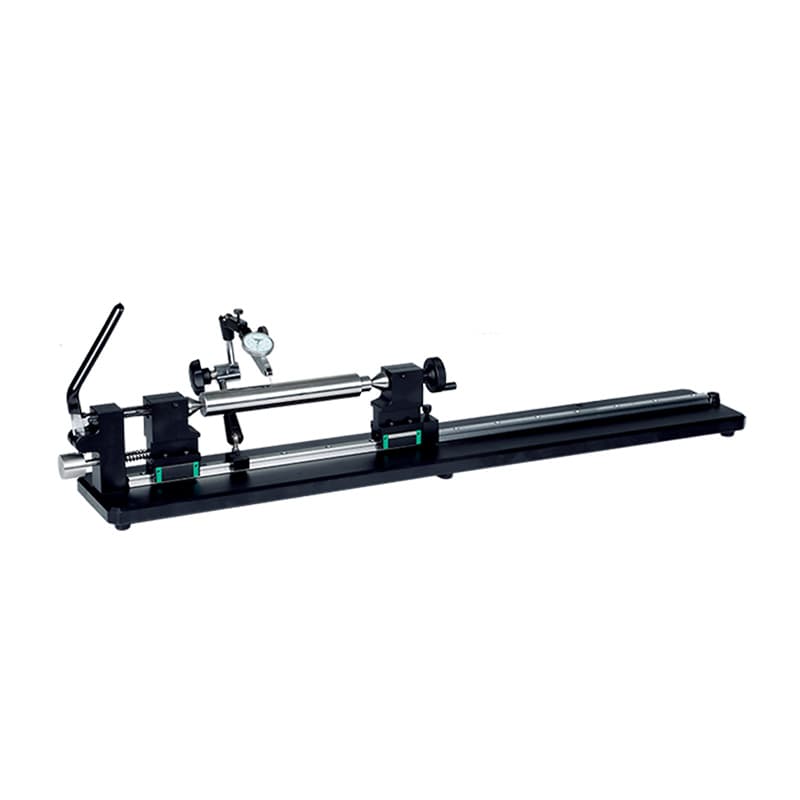

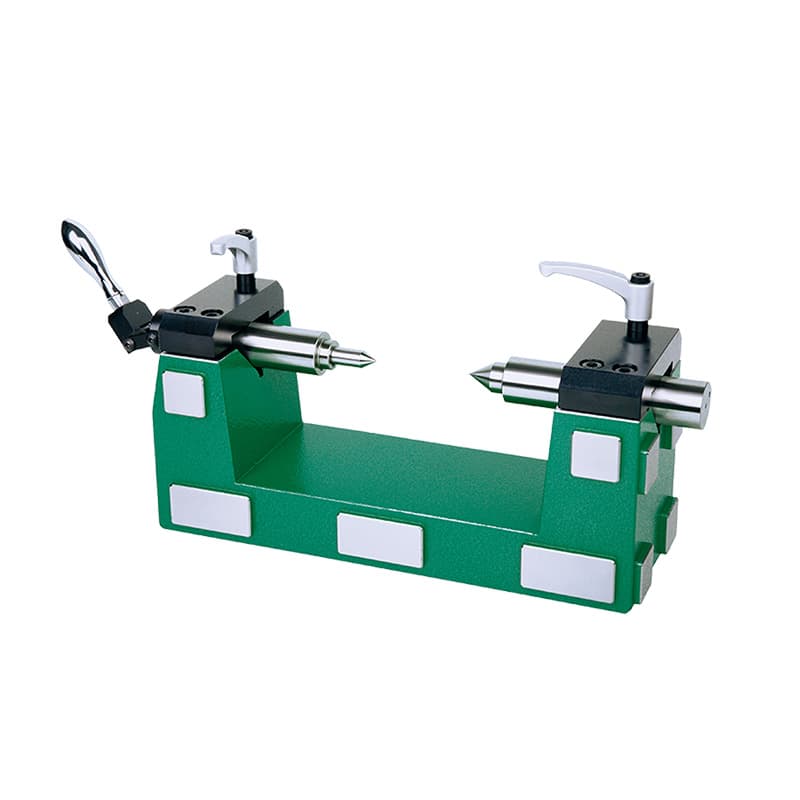

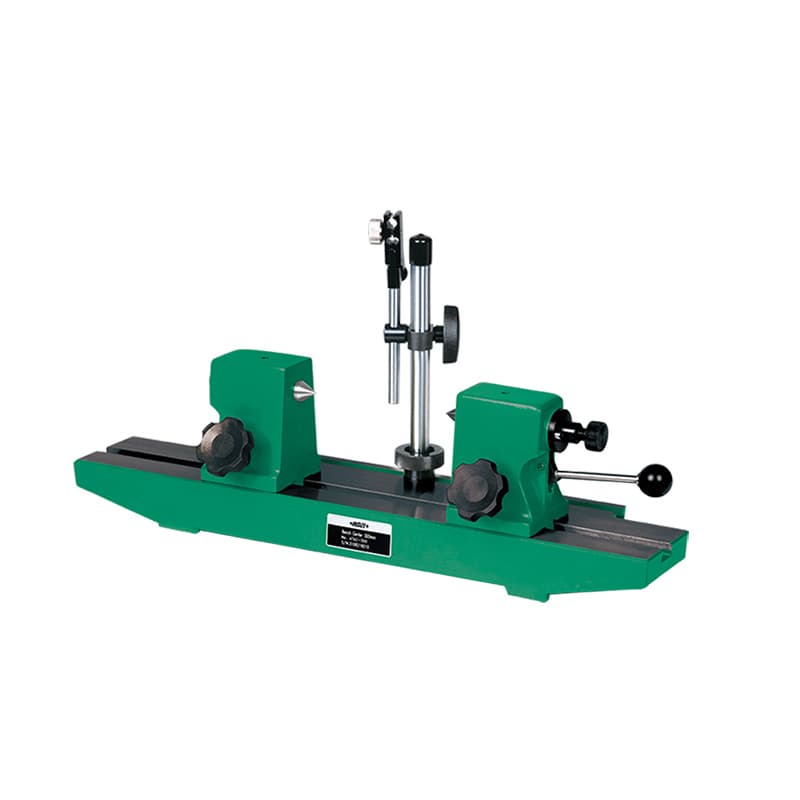

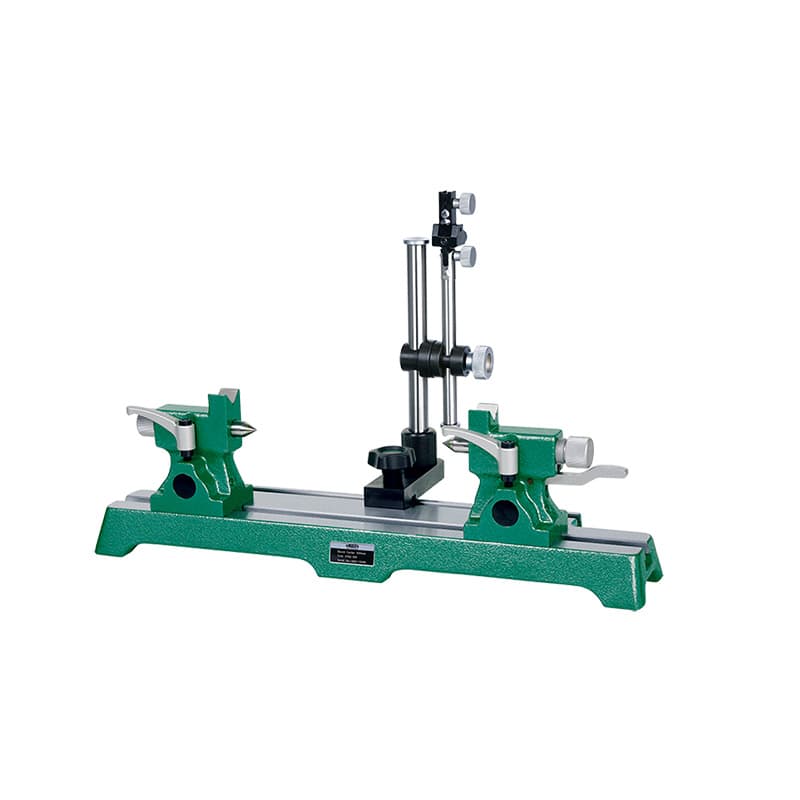

مرغک رومیزی یا bench center قطعهٔ استوانه‌ای را بین دو مرکز نگه می‌دارد تا بتوان آن را حول محور طولی چرخاند و سطح یا انتهای آن را با ساعت بررسی کرد. در بعضی مدل‌ها مرغک‌ها ثابت، قابل تنظیم یا گردان هستند؛ برخی مدل‌ها تکیه‌گاه غلتکی، تنظیم ارتفاع یا چیدمان عمودی/افقی دارند. در فهرست این دسته، مدل‌های 4733، 4738، 4739، 4741، 4742-300، 4782-300، 4788، 4720-300 و 4721 دیده می‌شوند. اعداد بازهٔ قطعه و فاصلهٔ بین مراکز برای هر نسخه متفاوت‌اند؛ طول کل قطعه با طول قابل‌اندازه‌گیری اشتباه نشود.

مرغک به مرغک برای شفت یا قطعه‌ای مناسب است که سرهای آن امکان تکیه به مرکز را دارند یا می‌توان با ماندرل مناسب، آن را هم‌محور نصب کرد. اگر قطعه سوراخ مرکز ندارد، شکل انتهای قطعه ناسازگار است یا طول و وزن آن خارج از ظرفیت پایه است، نصب اجباری می‌تواند لغزش، خمیدگی یا خطا ایجاد کند. پیش از خرید قطر، طول، وزن تقریبی، شکل سرها و امکان استفاده از ماندرل را مشخص کنید. مدل‌های عمودی مانند 4728 یا 4743 برای وضعیت کاری خاص عرضه شده‌اند و جایگزین خودکار مدل افقی نیستند.

مدل‌های دارای اندازه‌گیری راستایی، غلتک یا حرکت موتوری

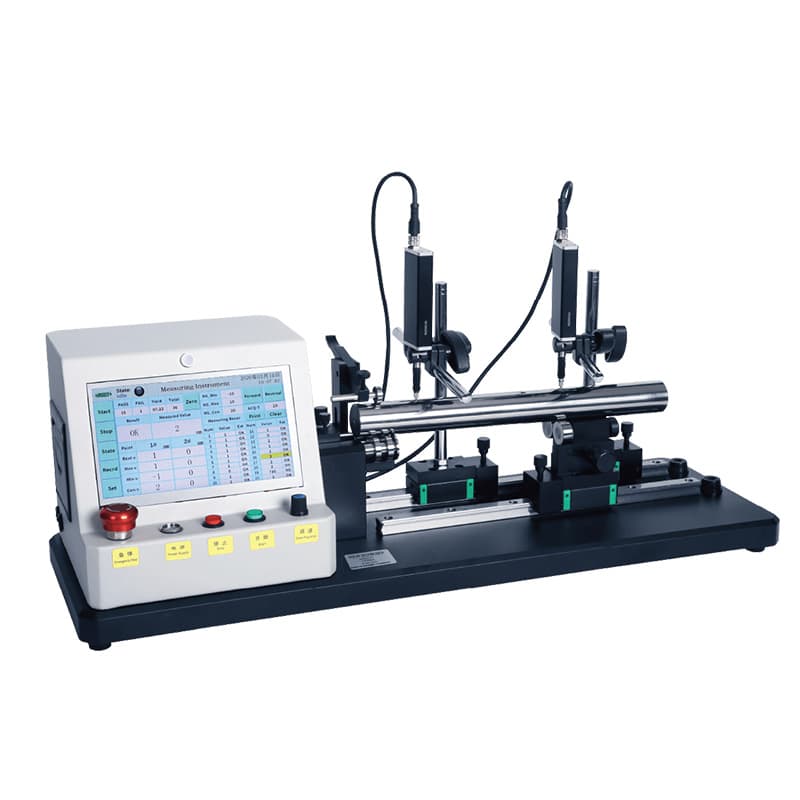

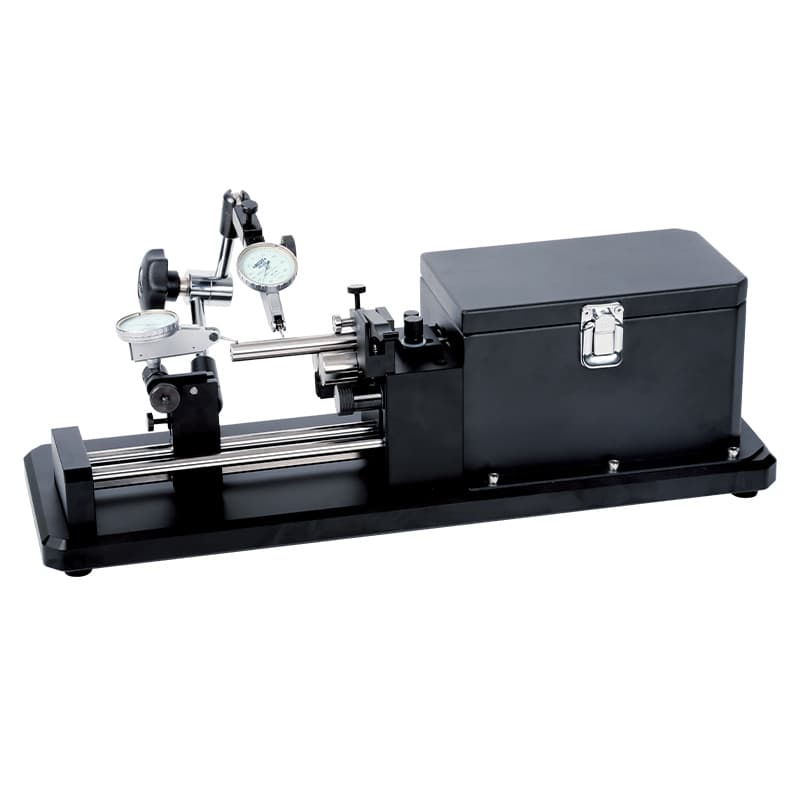

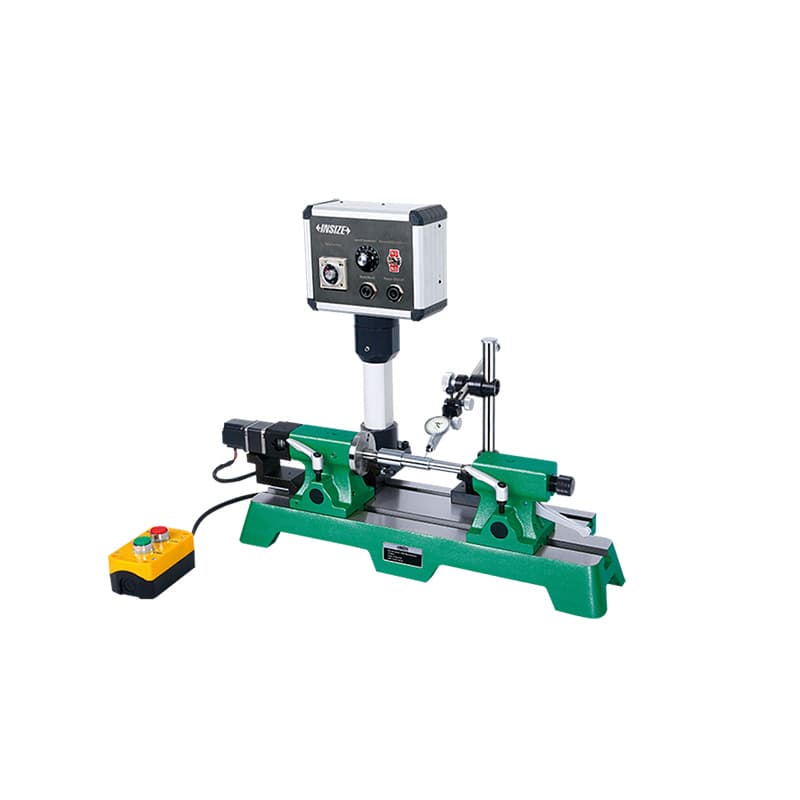

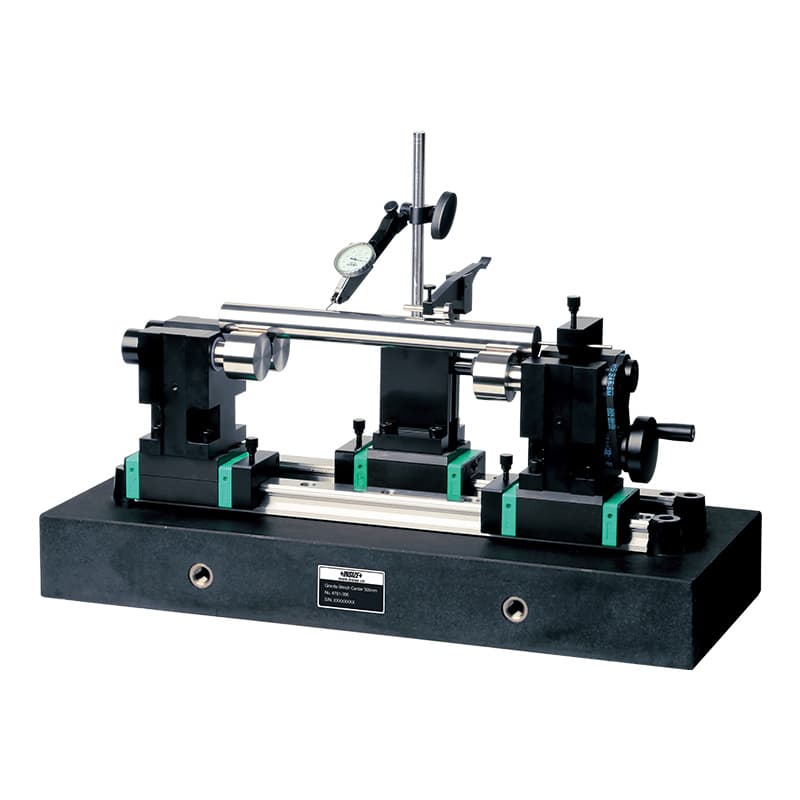

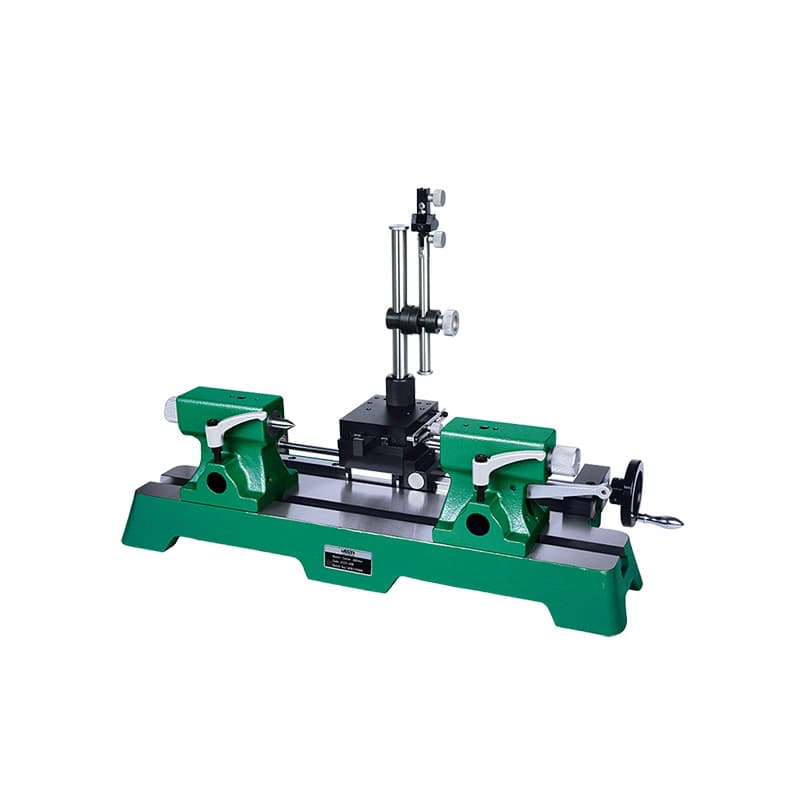

بعضی دستگاه‌ها علاوه بر چرخاندن قطعه، برای مشاهدهٔ تغییرات در طول محور یا کمک به حرکت یکنواخت طراحی شده‌اند. مدل‌های دارای قابلیت اندازه‌گیری راستایی، مانند 4731، 4752، 4761 و 4723، در نام خانواده به اندازه‌گیری straightness اشاره دارند؛ در کاربرد، راستایی طولی با لنگی شعاعی یک کمیت نیست و باید محل جابه‌جایی ساعت و مرجع آن مشخص شود. پایه‌های غلتکی یا roller tailstock مانند 4720-300 می‌توانند چرخاندن یا تکیهٔ قطعه را در چیدمان خود تسهیل کنند. نسخه‌های موتوردار مانند 4735-270 و 4763-300 حرکت قطعه یا خواندن را از حالت دستی متمایز می‌کنند؛ پیش از انتخاب، مشخصات برق، کنترل، سرعت، ظرفیت و اقلام همراه همان نسخه را بررسی کنید.

برای کنترل لنگی یک شفت، ساعت باید نسبت به سطح ثابت و صلب مرجع داشته باشد و نوک آن با پیش‌بار مناسب روی نقطهٔ اندازه‌گیری بنشیند. پس از چرخاندن آهستهٔ قطعه، بیشینه و کمینهٔ قرائت و دامنهٔ تغییر ثبت می‌شود. برای بررسی راستایی، ساعت در طول قطعه در موقعیت‌های تعریف‌شده حرکت داده می‌شود. این دو روش پاسخ‌های متفاوتی می‌دهند؛ فقط یک عدد «حداکثر تغییر» بدون مشخص‌کردن نوع آزمون و محل اندازه‌گیری، گزارش کامل نیست.

مرغک ثابت، مرغک گردان و ماندرل انبساطی

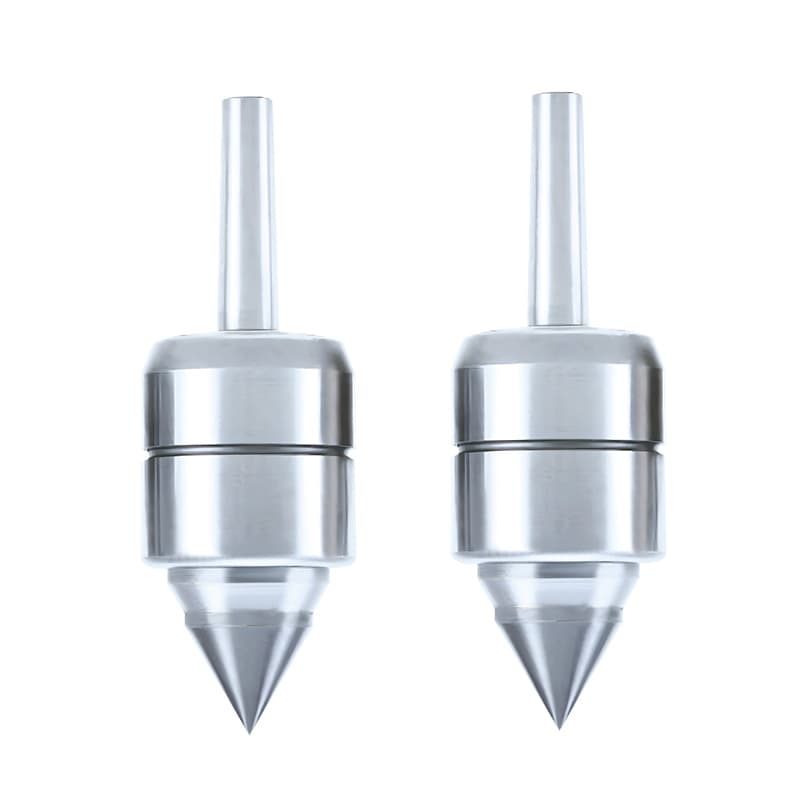

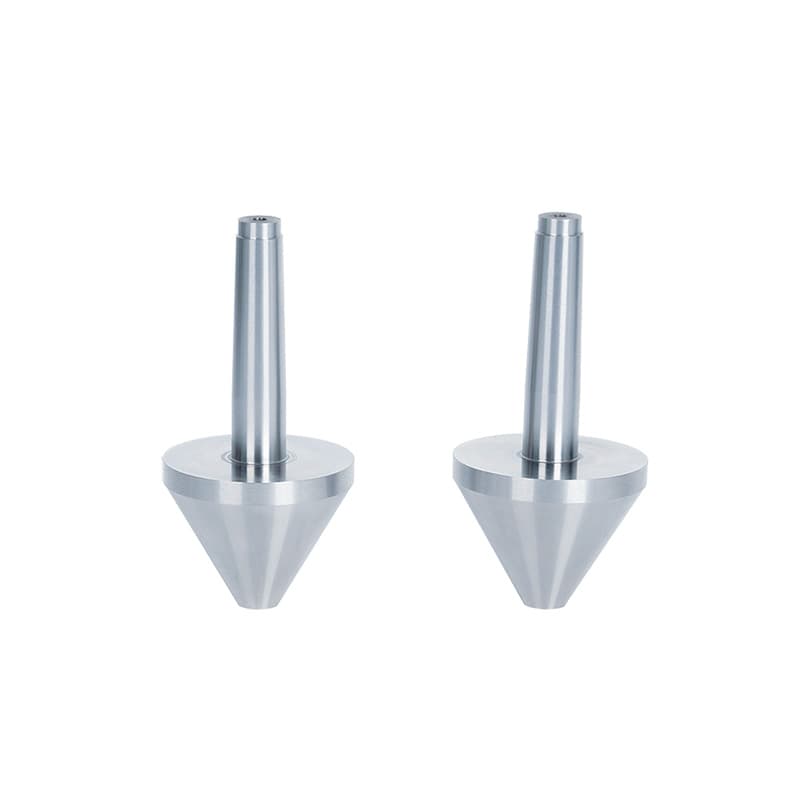

مرغک ثابت و مرغک گردان، قطعات جانبی مهمی برای نگهداری و چرخش بعضی قطعه‌ها هستند. مدل‌های 6391 و 6392 در فهرست با عنوان dead center و rotary center آمده‌اند. مرغک ثابت معمولاً در تماس خود حرکت دورانی مستقل ندارد، درحالی‌که مرغک گردان برای پشتیبانی قطعهٔ در حال چرخش طراحی می‌شود؛ انتخاب بین آنها باید براساس شکل ماشین، سرعت، نوع تماس و دستورالعمل سازنده انجام شود. برای دستگاه‌های اندازه‌گیری رومیزی، هندسهٔ مخروط، طول و سازگاری با مرغک دستگاه را تطبیق دهید.

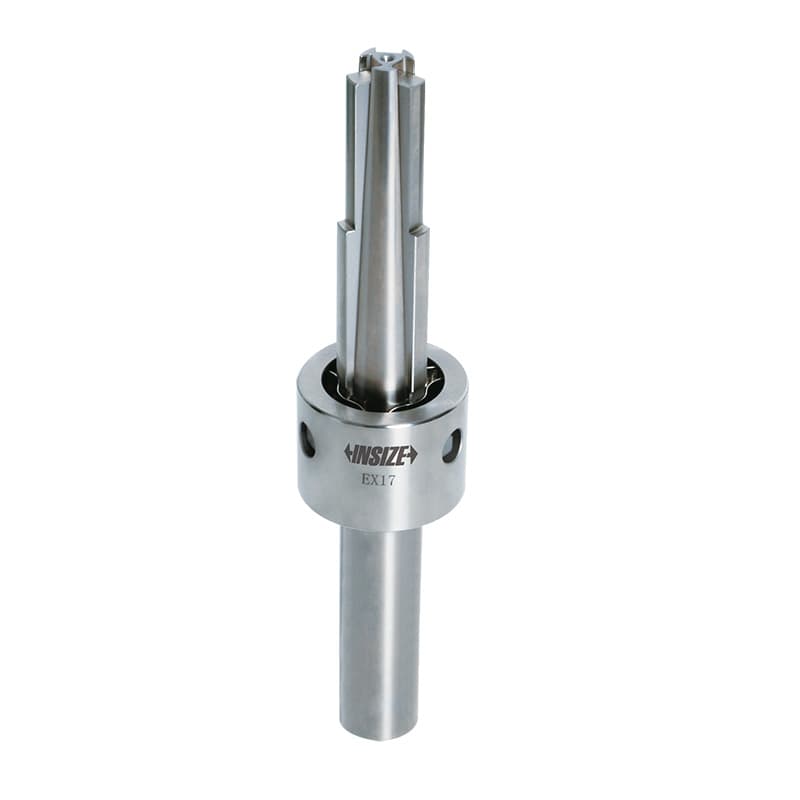

ماندرل انبساطی مانند خانوادهٔ 6335 داخل سوراخ قطعه قرار می‌گیرد و با گسترش کنترل‌شده آن را برای بررسی سطح بیرونی یا ویژگی‌های محوری نگه می‌دارد. این روش برای قطعاتی که مبنای سوراخ داخلی دارند می‌تواند مناسب باشد، به شرط آنکه سوراخ با محدودهٔ ماندرل سازگار باشد و نیروی انبساط باعث تغییر شکل قطعه نشود. لقی سوراخ، زبری، عمق درگیری و طول نگهداری را بررسی کنید. ماندرل بیش از اندازه بازشده ممکن است قطعهٔ نازک را تغییر شکل دهد یا خود ابزار را آسیب بزند.

انتخاب گیج هم‌محوری و دستگاه مرغک

1. ویژگی مورد سنجش را نام ببرید: لنگی شعاعی، تغییرات قطر، گردی، راستایی طولی، موقعیت محور یا اندازه‌گیری صافی؟ واژهٔ هم‌محوری را بدون نقشه یا تعریف آزمون مبنا قرار ندهید.
2. هندسهٔ قطعه را مشخص کنید: قطر کوچک و بزرگ، طول بین مراکز، وزن، وجود سوراخ مرکزی، شانه، پله، مخروط یا سطحی که ساعت باید لمس کند.
3. روش نگهداری را انتخاب کنید: تکیه روی غلتک، مرغک ثابت/گردان، گیرهٔ گیج، ماندرل انبساطی یا پایهٔ عمودی را با قطعه تطبیق دهید.
4. بازه و ارتفاع محور را بسنجید: حداکثر قطر به‌تنهایی کافی نیست؛ حداقل قطر، ارتفاع محور، فاصلهٔ بین مراکز و دسترسی ساعت نیز مهم‌اند.
5. نوع ساعت و پایه را بررسی کنید: ساعت همراه دستگاه هست یا جداست؟ نگهدارنده با ساقه یا اتصال دم‌چلچله‌ای ساعت شما سازگار است؟ کورس و دقت ساعت پاسخگوی تغییر مورد انتظار هست؟
6. دقت و قابلیت ردیابی را تعیین کنید: عدد دقت اعلامی دستگاه با دقت کل سیستم برابر نیست. وضعیت کالیبراسیون ساعت، استاندارد مرجع، نیروی تماس و شرایط محیط را در برنامهٔ کنترل لحاظ کنید.
7. ویژگی‌های ویژه را فقط در صورت نیاز بخواهید: موقعیت‌یابی سریع، اندازه‌گیری straightness، پایهٔ موتوردار، غلتک یا چیدمان گرانیتی ممکن است بهره‌وری را بالا ببرد، اما هزینه و روش استفاده را هم تغییر می‌دهد.

روش اندازه‌گیری و کاهش خطا

پیش از شروع، سطح گیج، مرغک، غلتک، قطعه و نوک ساعت را پاک کنید. ذرات ریز میان قطعه و تکیه‌گاه، حتی اگر دیده نشوند، می‌توانند تغییر قرائت بسازند. ساعت را روی پایه محکم کنید و نوک اندازه‌گیری را در جهت مناسب و تا حد امکان عمود بر سطح تماس قرار دهید. مقدار پیش‌بار را طبق نوع ساعت تنظیم کنید؛ حرکت نوک باید در محدودهٔ کاری مجاز باشد و به انتهای کورس نرسد. سپس قطعه را آرام و یکنواخت بچرخانید و از فشار جانبی یا رهاکردن ناگهانی آن بپرهیزید.

اگر هدف لنگی است، نقطهٔ تماس و مرجع را ثابت نگه دارید و یک دور کامل یا تعداد دور تعریف‌شده را ثبت کنید. اگر طول قطعه بررسی می‌شود، ساعت را در نقاط مشخص جابه‌جا کنید و مسیر و فاصله‌ها را یادداشت کنید. برای تعیین میزان تغییر، تفاوت قرائت بیشینه و کمینه را محاسبه کنید؛ اما آن مقدار را فقط با معیار پذیرش همان نقشه یا استاندارد مقایسه کنید. برای قطعه‌های حساس یا نتایج نزدیک حد مجاز، آزمون را تکرار و وضعیت نصب را دوباره کنترل کنید. نتیجهٔ ناپایدار می‌تواند از آلودگی، مرکزهای معیوب، فشار نگهدارنده، خمیدگی قطعه، لقی ساعت یا ناهم‌راستایی مجموعه ناشی شود.

اشتباه‌های متداول در کنترل هم‌محوری

• نامیدن هر تغییر ساعت در یک دور به عنوان «خطای هم‌محوری» بدون تعریف مبنا و روش.
• اندازه‌گیری قطر در یک نقطه و نتیجه‌گیری دربارهٔ گردی یا راستایی کل قطعه.
• تکیه‌دادن قطعه به مرکزهای کثیف، آسیب‌دیده یا ناسازگار با سوراخ مرکز.
• بی‌توجهی به فاصلهٔ نقطهٔ تماس ساعت از غلتک یا محل تکیه‌گاه.
• استفاده از فشار زیاد برای مهار قطعه و ایجاد تغییر شکل یا اصطکاک بیش‌ازحد.
• فرض اینکه ساعت اندیکاتور در تمام مدل‌ها همراه گیج یا مرکز نیمکت عرضه می‌شود.
• مقایسهٔ دقت اعلامی یک مدل با دقت کل فرآیند، بدون توجه به ساعت، مرجع و اپراتور.

نگهداری دستگاه و ثبت نتایج

پس از اندازه‌گیری، ابزار را تمیز و خشک کنید و سطح راهنماها، مراکز و تکیه‌گاه‌ها را از براده دور نگه دارید. دستگاه را در محیطی ثابت و دور از ضربه نگهداری کنید. به قطعات لغزنده یا محورهای تنظیمی روغن نامناسب نزنید و روش نگهداری سازنده را دنبال کنید. در مدل موتوردار کابل و کلید را بررسی کنید و از راه‌اندازی با قطعهٔ بیش از ظرفیت خودداری کنید. برای سیستم کیفیت، شمارهٔ ابزار، شناسهٔ ساعت، تاریخ کالیبراسیون، کد قطعه، محل تماس، روش آزمون، اپراتور و قرائت‌ها را ثبت کنید. این ثبت‌ها تکرارپذیری و مقایسهٔ نتایج را ممکن می‌سازد.

دسترسی به زیرگروه‌های مرتبط

برای محدودکردن انتخاب به نوع ابزار، صفحه‌های گیج هم‌محوری، مرغک رومیزی، مرغک و ابزار مرکز و ماندرل و متعلقات هم‌محوری را هم ببینید. این صفحه‌ها دسته‌بندی محصولات را دقیق‌تر جدا می‌کنند؛ مشخصات فنی نهایی همچنان باید از صفحهٔ همان کد محصول بررسی شود.

پرسش‌های پرتکرار

گیج هم‌محوری چه چیزی را اندازه می‌گیرد؟

بسته به مدل و روش، تغییرات شعاعی قطعهٔ استوانه‌ای هنگام چرخش، گردی یا برخی تغییرات در طول قطعه را می‌توان با ساعت بررسی کرد. برای ادعای یک تلرانس هندسی خاص باید روش آزمون با تعریف نقشه مطابقت داشته باشد.

تفاوت گیج هم‌محوری با مرغک رومیزی چیست؟

گیج هم‌محوری معمولاً قطعه را روی تکیه‌گاه یا غلتک قرار می‌دهد تا تغییرات با ساعت خوانده شود؛ مرغک رومیزی قطعه را بین دو مرکز می‌گیرد. انتخاب به شکل قطعه، محل مبنا و روش چرخاندن آن بستگی دارد.

آیا ساعت اندیکاتور همراه دستگاه است؟

در همهٔ مدل‌ها نه. در برخی خانواده‌ها ساعت به‌عنوان متعلقهٔ اختیاری درج می‌شود. اقلام داخل بسته را برای کد موردنظر بررسی کنید یا پیش از خرید استعلام بگیرید.

برای شفت بلند چه دستگاهی مناسب است؟

طول، قطر، وزن و میزان خمش شفت را بررسی کنید. فاصلهٔ مراکز، ارتفاع محور و پشتیبانی میانی می‌تواند تعیین‌کننده باشد. مدل کوتاه یا سبک را صرفاً بر اساس ظرفیت قطر انتخاب نکنید.

عدد دقت ۲ میکرومتر چه معنایی دارد؟

این مقدار در صفحهٔ رسمی برای نسخه‌های مشخصی از خانوادهٔ 4725 اعلام شده است؛ مشخصهٔ همهٔ مدل‌های هم‌محوری نیست و دقت کل آزمون نیز به ساعت، قطعه، مرجع، شرایط نصب و روش اپراتور وابسته است.

خرید گیج هم‌محوری و مرغک رومیزی از ابر ابزار

برای خرید گیج هم‌محوری، دستگاه مرغک به مرغک یا مرکز نیمکت اینسایز، کد قطعهٔ تحت بازرسی، قطر و طول، محل تکیه‌گاه، کمیت مورد سنجش و دقت موردنیاز را مشخص کنید. اگر قطعه بین مراکز نمی‌نشیند یا مبنای آن سوراخ داخلی است، روش نگهداری و نیاز به ماندرل را نیز اعلام کنید. در صفحهٔ هر محصول، بازه، اقلام همراه و لوازم جانبی را با نیاز واقعی خود تطبیق دهید. برای کاربردهای تخصصی، ارسال نقشه یا عکس قطعه به انتخاب مدل سازگار کمک می‌کند و از یکی‌گرفتن ابزارهای لنگی‌سنجی با ابزارهای هم‌راستایی شفت جلوگیری می‌کند.

منابع فنی و اصطلاحات بازار

• مشخصات رسمی گیج هم‌محوری INSIZE سری 4725
• دستورالعمل رسمی کار و اندازه‌گیری با گیج 4725
• کاتالوگ رسمی گیج‌های هم‌محوری و بازهٔ مدل‌ها
• دسته‌بندی رسمی INSIZE برای دستگاه‌های هم‌محوری و لنگی
• توضیح فارسی تفاوت اصطلاح‌های هم‌محوری و هم‌مرکزی
• نمونهٔ کاربرد اصطلاح هم‌محوری شفت در بازار ایران؛ دستگاه الاینمنت لیزری
