گیج بلوک

خرید بلوک گیج اینسایز؛ مرجع طول برای کالیبراسیون و کنترل ابزار

بلوک گیج یا گیج بلوک، مرجع طول دقیق برای تنظیم، مقایسه و بررسی ابزارهای اندازه‌گیری است. مجموعه‌های این دسته از بلوک‌های فولادی و سرامیکی تکی و ست‌های چندتکه تا بلوک‌های مخصوص بازرسی کولیس و میکرومتر، نگهدارنده، بلوک استوانه‌ای، گیج بلوک زاویه‌ای و متعلقات را شامل می‌شوند. این محصولات همگی یک کار واحد ندارند؛ بلوک طولی برای ساخت طول مرجع با ترکیب چند قطعه به کار می‌رود، ست بازرسی کولیس یا میکرومتر برای نقاط کنترلی منتخب آماده شده، بلوک استوانه‌ای برای بررسی یک اندازه مشخص ابزار خاص کاربرد دارد و بلوک زاویه‌ای برای ساخت یا کنترل زاویه استفاده می‌شود. بنابراین برای خرید «ست بلوک گیج» ابتدا کاربرد را روشن کنید و بعد نوع، جنس، کلاس، بازه و ترکیب اقلام را بررسی نمایید.

در بازار ابزار دقیق ایران، عبارت‌های «گیج بلوک»، «بلوک گیج»، «ست بلوک اندازه‌گیری»، «بلوک کالیبراسیون میکرومتر»، «بلوک بازرسی کولیس»، «بلوک سرامیکی» و «بلوک زاویه» متداول‌اند. معادل انگلیسی gauge block یا gage block است. بلوک‌های اینسایز برای کارهای مختلف مرجع‌سازی و کنترل ابزار عرضه می‌شوند، اما نام برند یا جنس به تنهایی سطح دقت را تعیین نمی‌کند؛ درجه یا کلاس درج‌شده روی کد و گواهی سازنده اهمیت دارد. به‌خصوص میان «ست بلوک گیج عمومی»، «ست بازرسی ابزار» و «بلوک استاندارد زاویه‌ای» تفاوت بگذارید تا مجموعه‌ای بخرید که واقعاً با برنامه کالیبراسیون یا کنترل روزانه شما منطبق باشد.

بلوک گیج فولادی و سرامیکی؛ تفاوت جنس‌ها

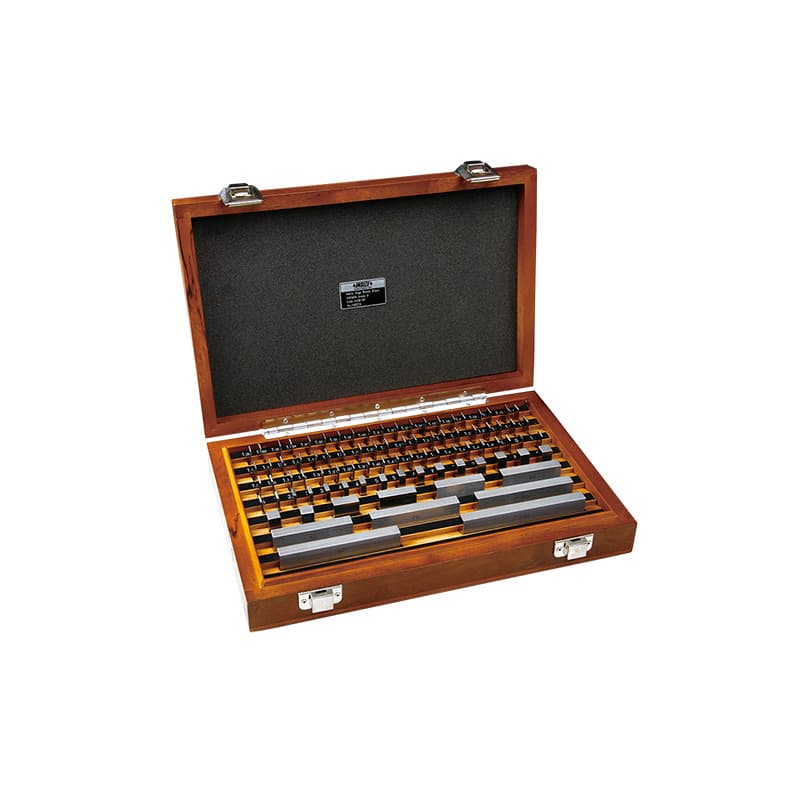

بلوک‌های فولادی برای استفاده متداول در آزمایشگاه و کارگاه در دسترس‌اند و خانواده‌های 4100، 4101 و 4104 را شامل می‌شوند. مدل 4100 ست فولادی، و 4101 و 4104 بلوک‌های فولادی تکی یا نسخه‌های متنوع با اندازه و کلاس متفاوت‌اند. اگر اندازه خاصی تکراراً استفاده می‌شود، خرید بلوک تکی می‌تواند به جای بازکردن و ترکیب‌کردن مجموعه، کار را سریع کند. کد کامل و نوع کلاس را باید از جدول همان محصول بخوانید؛ یک خانواده ممکن است چند درجه و چند طول داشته باشد. در برخی سری‌ها بلوک‌های بلندتر سوراخ بست دارند یا با ابعاد سفارشی عرضه می‌شوند، اما این قابلیت‌ها مختص کدهای معین است.

بلوک‌های سرامیکی 4105، 4106 و 4103 به صورت ست یا تکی در خانواده محصولات قرار دارند. منابع سازنده برای بعضی مدل‌های سرامیکی مقاومت سایشی و خوردگی، انطباق با ISO 3650 و کلاس‌های مشخص را ذکر می‌کنند. سرامیک می‌تواند در محیطی که زنگ‌زدگی یا میدان مغناطیسی نامطلوب است مزیت داشته باشد، ولی «سرامیکی» به معنی شکست‌ناپذیر نیست؛ قطعه همچنان باید در برابر ضربه، افتادن و آلودگی محافظت شود. پیش از انتخاب، سازگاری روش استفاده، قطعات موجود و امکان تهیه سایز جایگزین را در نظر بگیرید. فولاد و سرامیک را فقط بر اساس قیمت یا رنگ انتخاب نکنید؛ چرخه کاری، محیط، عادت نگهداری و نیاز به ترکیب طول‌ها نیز مهم‌اند.

برای کاربری که نیاز دارد طول‌های فراوان را با ترکیب تعداد محدودی بلوک بسازد، یک ست کامل با توالی اندازه مناسب است. برای نقطه کنترلی ثابت، بلوک تکی با کلاس مناسب می‌تواند کاربردی‌تر باشد. تعداد قطعات ست را بدون دیدن فهرست اندازه‌ها ملاک ارزش‌گذاری قرار ندهید؛ دو مجموعه با تعداد قطعه متفاوت ممکن است اندازه‌های قابل ترکیب و کاربرد متفاوتی داشته باشند. در خرید آزمایشگاهی، لیست کامل طول‌های اسمی، گرید، گواهی یا گزارش بازرسی سازنده و جعبه نگهداری را از فروشنده بگیرید.

کلاس و درجه بلوک گیج را چگونه انتخاب کنیم؟

درجه یا کلاس بلوک بیانگر سطح مشخصی از تلرانس طول و ویژگی‌های اندازه‌شناختی است که باید با نیاز اندازه‌گیری و سیستم کیفیت کاربر تناسب داشته باشد. در محصولات اینسایز، برای برخی خانواده‌ها کلاس‌های K، 0، 1 یا 2 ذکر می‌شود و مشخصات دقیق به استاندارد و کد بستگی دارد. در عمل، بلوک مرجع برای تنظیم ابزار دقیق یا کالیبراسیون داخلی معمولاً به کلاس سخت‌گیرانه‌تری نسبت به کنترل سریع کف کارگاه نیاز پیدا می‌کند؛ اما انتخاب باید با عدم‌قطعیت مجاز و الزامات روش شما محاسبه شود، نه با قاعده سرانگشتی فروش. گواهی هر ست یا بلوک و قابلیت ردیابی آن به مرجع نیز هنگام استفاده رسمی اهمیت دارد.

برای ست 4100 سازنده کلاس‌های 0، 1 و 2 را فهرست می‌کند؛ سرامیکی‌های تکی نیز بنا بر نسخه می‌توانند در کلاس‌های عرضه‌شده باشند. ست بازرسی کولیس 4108-3005 به عنوان ست آلیاژ فولادی با Grade 2 و مطابق ISO 3650 معرفی شده است. ست 4176 علاوه بر بلوک‌ها حلقه‌های مرجع دارد و کدهای آن با Grade 1 یا 2 ارائه شده‌اند. این مثال‌ها نشان می‌دهد هر نام «ست بلوک» دلالت بر یک گرید ثابت ندارد. اگر ابزار مورد بازرسی دقتی نزدیک به حد خطای مجاز بلوک دارد، درباره کفایت کلاس و گواهی با مسئول کیفیت یا آزمایشگاه کالیبراسیون تصمیم بگیرید.

برچسب Grade، گواهی سازنده و گواهی کالیبراسیون مستقل مفاهیم یکسانی نیستند. محصول ممکن است با گواهی بازرسی کارخانه عرضه شود، اما اگر فرایند شما گواهی کالیبراسیون ردیابی‌پذیر می‌خواهد، باید نوع مدرک و دامنه اندازه‌ها را دقیقاً تأیید کنید. همچنین ست مرجع در طول زمان نیازمند کنترل دوره‌ای است؛ دفعات استفاده، تماس دست، دما، روش تمیزکاری و ضربه بر پایداری اثر می‌گذارند. از عبارت «کالیبره» در توضیح فروشگاه بدون مشاهده مدرک مربوط، برداشت حقوقی یا متروژیکی قطعی نکنید.

ست بازرسی کولیس و میکرومتر چه تفاوتی با ست عمومی دارد؟

ست بازرسی کولیس 4108-3005 دارای بلوک‌هایی با اندازه‌های مشخص برای بررسی چند نقطه از کولیس‌های بازه 0 تا 150، 0 تا 200 و 0 تا 300 میلی‌متر معرفی شده است. این ست به جای مجموعه کامل طول‌ها، نقاطی منتخب برای کنترل عملکرد کولیس دارد. مدل 4176 بلوک و رینگ گیج را در مجموعه بازرسی کولیس ترکیب می‌کند و بسته به پسوند، درجه 1 یا 2 دارد. رینگ گیج امکان کنترل بخش اندازه‌گیری داخلی کولیس را در اندازه مرجع فراهم می‌کند؛ فقط وقتی کاربرد دارد که قطر، روش و درجه رینگ با ابزار شما منطبق باشد.

ست‌های بازرسی میکرومتر 4107 و 4160-10 برای کنترل نقاط مشخصی از میکرومتر طراحی شده‌اند. برای نمونه، در برخی ترکیبات بلوک‌های مرجع و در 4160-10 یک اپتیکال‌فلت ذکر شده است؛ ترکیب دقیق بسته را با صفحه همان محصول تأیید کنید. ست بررسی میکرومتر با یک ست بلوک عمومی فرق دارد: ممکن است طول‌ها و قطعات آن برای بازه یا روش معینی انتخاب شده باشند. نگهدارنده 4260-101 و ابزارهای نگهدارنده یا لوازم جانبی خانواده 6881، 6981، 6883 و 6886 نیز نقش تثبیت یا ترکیب مجموعه را دارند و جایگزین خود بلوک مرجع نیستند.

برای کنترل کولیس یا میکرومتر، نقاط صفر، میانی و نزدیک انتهای بازه را طبق روش بازرسی انتخاب کنید. فک‌های ابزار و بلوک را با پارچه بدون پرز تمیز کنید، بلوک را با روش صحیح بین سطوح تماس بگذارید و از فشار بیش‌ازحد پیچ میکرومتر یا کج‌شدن کولیس جلوگیری کنید. اندازه‌گیری را چند بار انجام دهید و خطا را با تلرانس سازنده ابزار بسنجید. اگر دستگاه خارج از محدوده است، تنها با تنظیم صفر آن را به وضعیت مطلوب اعلام نکنید؛ خطی‌بودن و عملکرد در چند نقطه باید دیده شود. کنترل روزانه روی یک مرجع، جایگزین کالیبراسیون مستند نیست مگر نظام کیفیت شما چنین روشی را صریحاً مجاز کرده باشد.

بلوک استوانه‌ای، زاویه‌ای و نگهدارنده‌ها

بلوک استوانه‌ای 4001 و بلوک‌های تکی استوانه‌ای برای تنظیم یا بررسی برخی میکرومترها و ابزارهایی استفاده می‌شوند که سطح تماس تخت برای کالیبراسیون‌شان مناسب نیست. سازنده مدل 4001 را فولاد آلیاژی و Grade 1 معرفی می‌کند. جزئیات قطر یا اندازه کاری را باید از برگه کد سفارش گرفت؛ نام «استوانه‌ای» به تنهایی سایز را مشخص نمی‌کند. نگهدارنده‌ها و لوازم جانبی مانند 6881، 6981، 6883 و 6886 برای چیدمان بلوک‌ها، استفاده افقی یا عمودی و نگهداری قطعات کاربرد دارند. انتخاب پایه یا گیره را بر اساس ست و طول بلوک بررسی کنید تا نیرو یا خم‌شدگی ناخواسته به مرجع وارد نشود.

بلوک‌های زاویه‌ای خانواده 4002 و ست صفحه زاویه 6540-1 برای ساخت یا کنترل زاویه‌اند، نه برای اندازه‌گیری طول خطی با روش عادی بلوک گیج. مجموعه 4002 شامل قطعاتی با زوایای درجه‌ای، دقیقه‌ای یا ثانیه‌ای است که طبق کاتالوگ می‌توان آن‌ها را ترکیب کرد؛ دقت، تعداد و ترکیب به کد ست وابسته است. مدل 6540-1 شامل دو صفحه زاویه با ترکیب‌های 45°/45°/90° و 30°/60°/90° معرفی شده است. اگر نیاز به تنظیم فیکسچر، کنترل نقاله یا ساخت یک زاویه خاص دارید، تفاوت ست بلوک زاویه‌ای با شابلون یا گونیا را در نظر بگیرید و دقت موردنیاز را از جدول همان مدل بخوانید.

دسته فعلی چند خانواده را در یک صفحه گرد آورده؛ کاربرانی که مشخصاً «بلوک گیج زاویه‌ای»، «بلوک استوانه‌ای کالیبراسیون میکرومتر» یا «ست بازرسی کولیس» می‌خواهند، نباید بین آن‌ها و ست طولی عمومی سردرگم شوند. در انتخاب آنلاین، عنوان محصول، کد، جنس، گرید، طول‌های داخل ست و نوع ابزار هدف را هم‌زمان بررسی کنید. اگر ابهام باقی است، نام ابزار و بازه اندازه‌گیری‌اش را با نیاز خود برای فروشنده بفرستید و پاسخ مکتوب بگیرید.

روش استفاده درست از بلوک گیج

بلوک‌ها مرجع دقیق‌اند و آلودگی یا تغییر دما می‌تواند چند میکرون خطا ایجاد کند. پیش از کار، بلوک، سطوح تماس ابزار و دست‌ها را تمیز نگه دارید؛ تماس مستقیم و طولانی دست، دمای بلوک را بالا می‌برد. در ترکیب چند بلوک، تعداد قطعات را تا حد لازم کاهش دهید تا اثر تلرانس تجمعی و اتصالات کمتر شود. سطوح را با لغزش کنترل‌شده به هم بچسبانید (wringing)، نه با کوبیدن یا چرخاندن خشن. اگر بلوک‌ها به‌آسانی به هم نمی‌چسبند، سطوح را از نظر آلودگی، خراش یا آسیب بررسی کنید. برای جداسازی، بلوک‌ها را به‌صورت کنترل‌شده از هم بلغزانید و با نیروی خمشی یا انبر فلزی به سطح اندازه‌گیری فشار نیاورید.

برای اندازه‌گیری بسیار دقیق، دمای مرجع استاندارد و زمان هم‌دماشدن را رعایت کنید؛ تفاوت دما میان بلوک، ابزار و قطعه می‌تواند طول مؤثر را تغییر دهد. بلوک را روی سطح تمیز و غیرساینده قرار دهید و از تماس با براده، مایع خورنده یا آهنرباهای قوی در موارد نامناسب پرهیز کنید. پس از پایان، طبق توصیه سازنده سطح را خشک و محافظت کنید و هر بلوک را به جایگاه شماره‌دار خود برگردانید. مخلوط شدن بلوک‌ها یا جاگذاری نادرست در جعبه، آسیب لبه‌ها و گم‌شدن قابلیت ردیابی را افزایش می‌دهد.

بررسی ظاهری پیش از هر استفاده ضروری است: لب‌پریدگی، خوردگی، پلیسه، لکه یا خراش روی سطح اندازه‌گیری می‌تواند تماس را ناقص کند. بلوک آسیب‌دیده را برای ساخت مرجع استفاده نکنید. اگر نتیجه با ابزار یا بلوک دیگری ناسازگار است، پیش از اصلاح دستگاه، قطعه مرجع را تمیز کنید و روش تماس را تکرار کنید. ثبت تاریخ کنترل، شناسه مجموعه، دما، ترکیب بلوک‌ها و نتایج مقایسه به پیگیری تغییرات بلندمدت کمک می‌کند.

راهنمای انتخاب ست بلوک گیج

1. هدف را مشخص کنید: ساخت طول مرجع، کالیبراسیون کولیس، بازرسی میکرومتر، تنظیم ابزار استوانه‌ای یا کنترل زاویه هر کدام محصول متفاوتی می‌خواهند.
2. گرید موردنیاز را با تلرانس فرایند بسنجید: Grade 0، 1، 2 یا کلاس‌های دیگر را بدون توجه به عدم‌قطعیت مجاز انتخاب نکنید و نوع گواهی را روشن کنید.
3. جنس را با محیط کاری هماهنگ کنید: فولاد و سرامیک از نظر خوردگی، سایش، سختی و رفتار در کارگاه تفاوت دارند؛ رویه نگهداری خود را هم در نظر بگیرید.
4. ترکیب سایزها را بررسی کنید: تعداد قطعه کافی نیست؛ فهرست طول‌های داخل ست باید اندازه‌های کاری و نقاط کنترل شما را پوشش دهد.
5. سازگاری با ابزار را تأیید کنید: ست‌های 4108 و 4176 برای کولیس و مدل‌های 4107 و 4160 برای میکرومتر هدف‌گذاری شده‌اند؛ بازه و نقاط دقیق را چک کنید.
6. لوازم را از اقلام پایه جدا کنید: نگهدارنده، پایه، اپتیکال فلت، بلوک استوانه‌ای، کیف و گواهی ممکن است بسته به مدل یا کد اختیاری باشند.
7. خدمات پس از خرید را بررسی کنید: کالیبراسیون دوره‌ای، تعمیر، جایگزینی بلوک تکی و امکان دریافت گواهی برای استفاده رسمی را قبل از سفارش جویا شوید.

پرسش‌های متداول درباره گیج بلوک

ست بلوک گیج چندتکه بخرم؟

تعداد قطعات را بر اساس طول‌های مورد استفاده و نیاز به ترکیب بسنجید. برای نقاط ثابت کالیبراسیون ممکن است ست بازرسی اختصاصی مناسب‌تر از یک مجموعه عمومی بزرگ باشد؛ فهرست طول‌های واقعی را پیش از خرید مقایسه کنید.

بلوک سرامیکی بهتر است یا فولادی؟

بهتر بودن به محیط، نحوه نگهداری، چرخه استفاده و الزامات کالیبراسیون بستگی دارد. سرامیک در برخی کاربردها در برابر خوردگی مزیت دارد؛ فولاد گزینه متداول و پرتنوعی است. کلاس، گواهی و ابعاد از جنس به تنهایی مهم‌ترند.

آیا Grade 0 همیشه لازم است؟

خیر. کلاس مناسب به دقت ابزار، تلرانس قطعه و عدم‌قطعیت مجاز روش بستگی دارد. کلاس سخت‌گیرانه‌تر الزاماً انتخاب اقتصادی یا کافی برای هر کاربری نیست؛ نیاز را با مسئول کیفیت تعیین کنید.

آیا یک ست بلوک گیج می‌تواند کولیس را کامل کالیبره کند؟

ست‌های بازرسی مانند 4108-3005 یا 4176 برای نقاط و روش‌های معین آماده شده‌اند. بررسی کامل کولیس باید با توجه به بازه، خطی‌بودن، دهانه داخلی و خارجی و روش کالیبراسیون تعریف شود؛ یک نقطه مرجع کافی نیست.

گواهی بازرسی کارخانه با گواهی کالیبراسیون یکی است؟

نه لزوماً. نوع مدرک، مرجع ردیابی، دامنه نقاط و الزامات سیستم کیفیت خود را بررسی کنید. اگر گواهی خاص لازم دارید، پیش از خرید تأیید کتبی بگیرید.

بلوک زاویه‌ای همان ست بلوک گیج طولی است؟

خیر. 4002 و 6540-1 برای ساخت و کنترل زاویه به کار می‌روند؛ ست‌های 4100 و 4105 بلوک‌های طولی هستند. این دو خانواده جایگزین یکدیگر نیستند.

جمع‌بندی انتخاب

برای مرجع‌سازی طولی میان ست فولادی 4100 و خانواده سرامیکی 4105، 4106 و 4103 با توجه به کلاس، ترکیب و محیط کاری انتخاب کنید. برای کنترل کولیس یا میکرومتر، ست‌های هدفمند 4108، 4176، 4107 و 4160 را با بازه ابزار تطبیق دهید. بلوک استوانه‌ای 4001، زاویه‌ای 4002 و صفحه زاویه 6540-1 کاربرد تخصصی جداگانه دارند و نگهدارنده‌های 4260، 6881، 6981، 6883 و 6886 چیدمان یا استفاده را پشتیبانی می‌کنند. قبل از نهایی‌کردن سفارش، کد کامل، کلاس، فهرست ابعاد، گواهی، اقلام همراه و خدمات کالیبراسیون را کنترل کنید؛ در ابزار مرجع، صحت مشخصات و نگهداری درست به اندازه خود خرید اهمیت دارد.

منابع مشخصات: ست فولادی 4100، بلوک سرامیکی تکی 4103، ست بازرسی کولیس 4108-3005، ست بلوک و رینگ 4176، بلوک استوانه‌ای 4001 و کاتالوگ INSIZE، بخش گیج بلوک‌ها. کلاس و محتویات ست به کد کامل وابسته است.
