گیج‌های ساده

گیج‌های ساده اینسایز؛ پلاگ گیج و اسنپ‌گیج برو/نرو

در اصطلاح اندازه‌شناسی، «گیج ساده» یا Plain Gauge ابزاری برای کنترل یک اندازه هندسی بدون درگیری با فرم رزوه است. محصولات این دسته از چند خانواده متفاوت تشکیل شده‌اند: پلاگ‌گیج‌های حدی 4124 برای کنترل قطر سوراخ، پلاگ‌گیج نازک‌دسته 4225 برای دسترسی یا نگهداری متفاوت، پلاگ‌گیج‌های سرامیکی 6332 و 6333 و گیج اسنپ قابل تنظیم 2187 برای کنترل ابعاد بیرونی. پلاگ گیج وارد سوراخ می‌شود؛ اسنپ‌گیج قطعه بیرونی را میان سطوح تماس بررسی می‌کند. این دو نه جای هم را می‌گیرند و نه باید با گیج رزوه اشتباه شوند. عبارت‌های رایج بازار ایران «گیج برو نرو»، «پلاگ گیج ساده»، «گیج داخل سوراخ»، «گیج دوشاخه»، «گیج اسنپ قابل تنظیم» و «گیج حدی H7» هستند.

انتخاب گیج حدی از نقشه و حدود تلرانس شروع می‌شود، نه از قطر اسمی تنها. اندازه Go و No-Go، کلاس قطعه، استاندارد، طول درگیری، عمق سوراخ و شکل دسترسی را مشخص کنید. پلاگ‌گیج H7 برای سوراخی که طبق همین کلاس تعریف شده مناسب است؛ نمی‌توان آن را بدون محاسبه جایگزین هر سوراخ با قطر اسمی یکسان کرد. همچنین شماره مدل پایه ممکن است به خانواده‌ای از قطرها اشاره کند و کد کامل زیرمدل، مثلاً 4124-12 یا 6332-20، اندازه دقیق را مشخص می‌کند. پیش از ثبت سفارش، قطر، حدها، کلاس و نوع سر را با نقشه و کد سازنده تطبیق دهید.

پلاگ‌گیج فولادی 4124؛ کنترل سوراخ با دو حد Go و No-Go

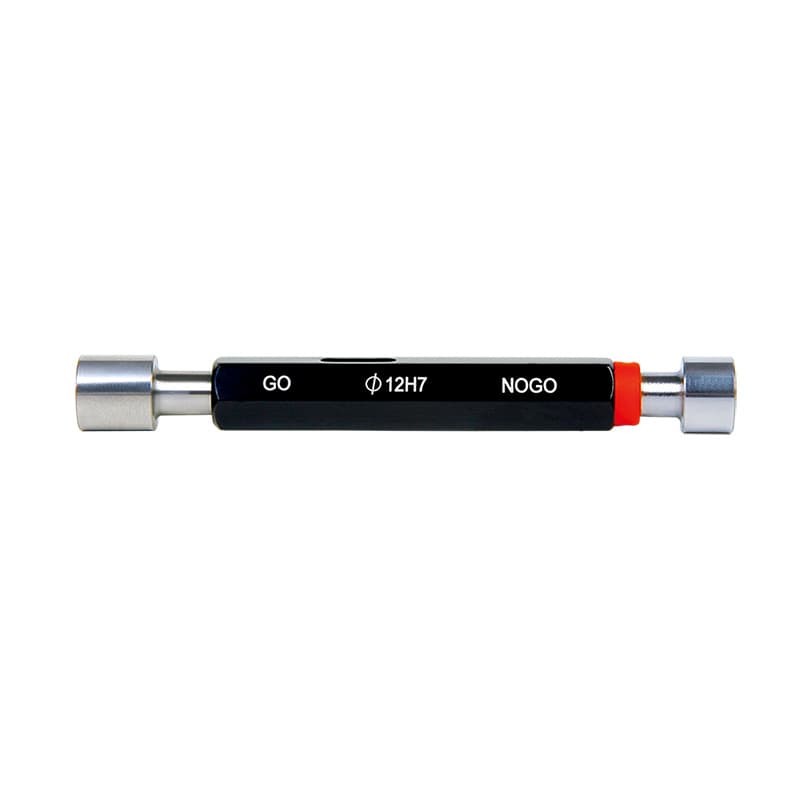

پلاگ‌گیج ساده 4124 از خانواده گیج‌های حدی برای آزمون قطر سوراخ است. مشخصات سازنده می‌گوید این مدل با دو سر Go و No-Go عرضه می‌شود، کلاس H7، سختی HRC 60±2 و استاندارد DIN 7150-2 دارد. قطرهای متنوعی از 2 تا 100 میلی‌متر در جدول خانواده آمده‌اند و هر قطر کد مخصوص خود را دارد. در بازرسی برو/نرو، سر Go باید مطابق قاعده پذیرش مربوط وارد سوراخ شود و سر No-Go نباید بیش از حد مجاز وارد شود. این ارزیابی معمولاً تصمیم سریع قبولی یا رد می‌دهد، نه قرائت پیوسته و عددی قطر مانند میکرومتر یا بورگیج.

پلاگ‌گیج برای کنترل فرایند تولید و بازرسی نمونه‌ها مفید است، چون اپراتور می‌تواند بدون تفسیر نمایشگر، انطباق را با آزمون عبور بررسی کند. اما شرط آن این است که گیج دقیقاً برای کلاس و اندازه موردنظر ساخته شده باشد. کلاس H7 روی 4124 را به سوراخ H8، H9 یا فیت دیگری تعمیم ندهید؛ سازنده برای برخی خانواده‌ها کلاس‌های سفارشی را نیز ذکر می‌کند، ولی باید کد و مشخصات آن‌ها استعلام شود. اگر قطعه در عمق مشخصی باید بررسی شود، طول مؤثر و نوع بدنه A یا B را در کنار قطر ببینید. زاویه ورود و پلیسه دهانه می‌تواند نتیجه را تغییر دهد.

پلاگ گیج را بدون فشار اجباری و بدون چرخاندن خشن وارد کنید. سوراخ باید تمیز و عاری از براده، پلیسه و آلودگی باشد. اگر Go وارد نمی‌شود، از ضربه یا فشار برای عبور استفاده نکنید؛ ابتدا آلودگی، دما و وضعیت قطعه را کنترل کنید. اگر No-Go نیز وارد می‌شود، نتیجه را طبق استاندارد بازرسی تفسیر نمایید و عمق/طول درگیری تعیین‌شده را رعایت کنید. در محیط تولید، جهت سرها و نشانه‌های گیج را به اپراتور آموزش دهید؛ گیج دو سر را بر اساس رنگ یا ظاهر حدس نزنید و شناسه Go/No-Go را بررسی کنید.

پلاگ‌گیج نازک‌دسته 4225

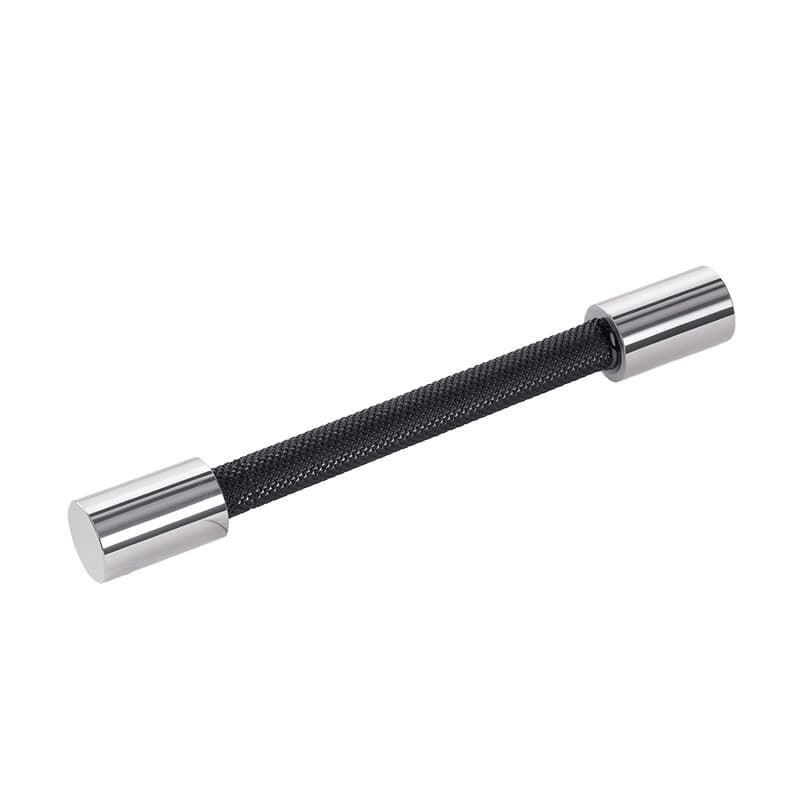

مدل 4225 با نام Plain Plug Gauges Thin Handle معرفی شده و در جدول رسمی، کدهای قطر 3 تا 20 میلی‌متر برای آن دیده می‌شود. عنوان نازک‌دسته آن را برای کاربردهایی که شکل دسته یا فضای دست اهمیت دارد متمایز می‌کند؛ با این حال، در زمان انتخاب نباید مشخصات 4124 مانند H7 یا DIN 7150-2 را بدون مدرک به 4225 نسبت داد. پیش از سفارش 4225، کد قطر، نوع سرها، کلاس، تلرانس، طول و روش تحویل را از برگه فنی محصول یا فروشنده تأیید کنید. برای این صفحه، اعداد H7 مدل 4124 به‌عنوان مشخصه قطعی 4225 ارائه نمی‌شوند.

این خانواده می‌تواند برای کنترل سوراخ‌هایی که استفاده از دسته معمولی دشوار است مطرح باشد، اما تناسب واقعی با قطعه به هندسه و عمق دسترسی بستگی دارد. اگر سوراخ کور است، نسبت طول گیج و عمق سوراخ را بررسی کنید تا بدنه یا شانه ابزار پیش از رسیدن سطح کنترل‌شونده متوقف نشود. اگر سوراخ باریک یا بلند است، احتمال انحراف هنگام ورود را در روش آزمون لحاظ کنید. مدل نازک‌دسته را با پین گیج تکی یا پلاگ گیج رزوه یکی ندانید؛ کاربرد، ساختار تماس و استاندارد هرکدام متفاوت است.

پلاگ‌گیج سرامیکی 6332 و 6333

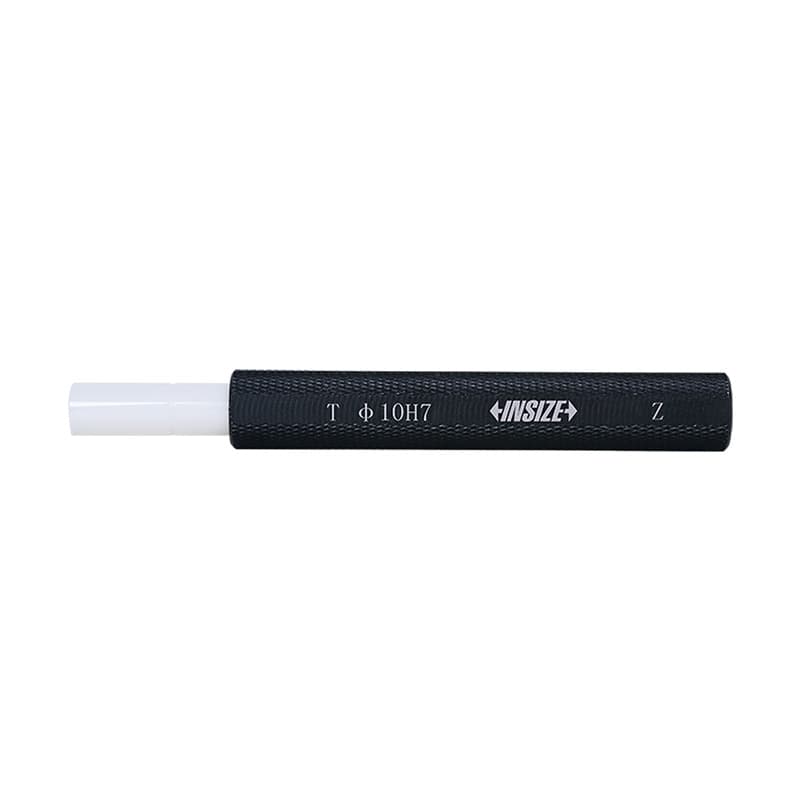

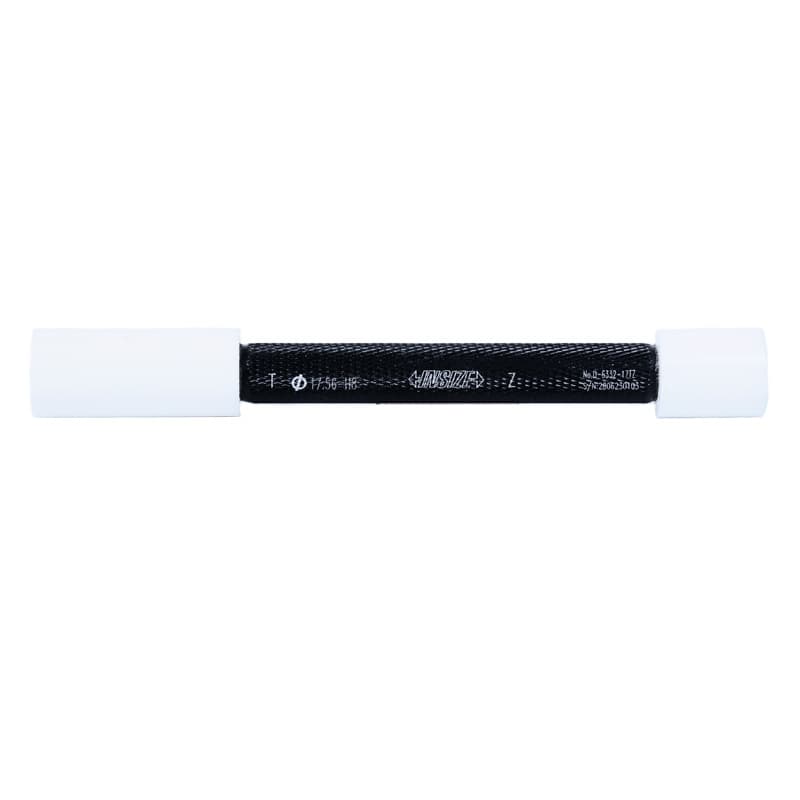

مدل‌های 6332 و 6333 پلاگ‌گیج‌های سرامیکی‌اند. سازنده برای خانواده سرامیکی مقاومت در برابر سایش و خوردگی و پایداری ابعادی را ذکر می‌کند و DIN 7150-2 را به‌عنوان استاندارد مربوط معرفی کرده است. در نسخه 6332، کدهای قطر 1 تا 50 میلی‌متر فهرست شده‌اند؛ در صفحه 6333 نیز کدهایی از 1 تا 40 میلی‌متر دیده می‌شوند و نام محصول آن را «سرامیکی تک‌سر» معرفی می‌کند. جزئیات اینکه هر سفارش شامل کدام سر یا جفت Go/No-Go است باید با مشخصات دقیق کد و محتویات بسته نهایی تأیید شود؛ چون عنوان نسخه و آرایش داخل بسته می‌تواند متفاوت باشد.

سرامیک در برابر خوردگی و بعضی شرایط سایشی مزیت دارد، ولی در مقابل ضربه، افتادن و تماس ناگهانی شکننده است. پلاگ سرامیکی را به سوراخ کج وارد نکنید، با سطح سخت نکوبید و در جعبه مخصوص خود نگهداری کنید. اگر سر یا بدنه لب‌پر شده باشد، استفاده از آن برای تصمیم قبول/رد مناسب نیست. همچنین سازگاری گیج سرامیکی با روش پاک‌سازی و محیط فرایند را بررسی کنید. انتخاب میان 4124 فولادی و 6332/6333 سرامیکی باید با نیاز کاربرد، کلاس، گواهی، خطر خوردگی و ریسک ضربه سنجیده شود، نه بر پایه ادعای کلی «سرامیک همیشه دقیق‌تر است».

اسنپ‌گیج قابل تنظیم 2187 برای قطر بیرونی

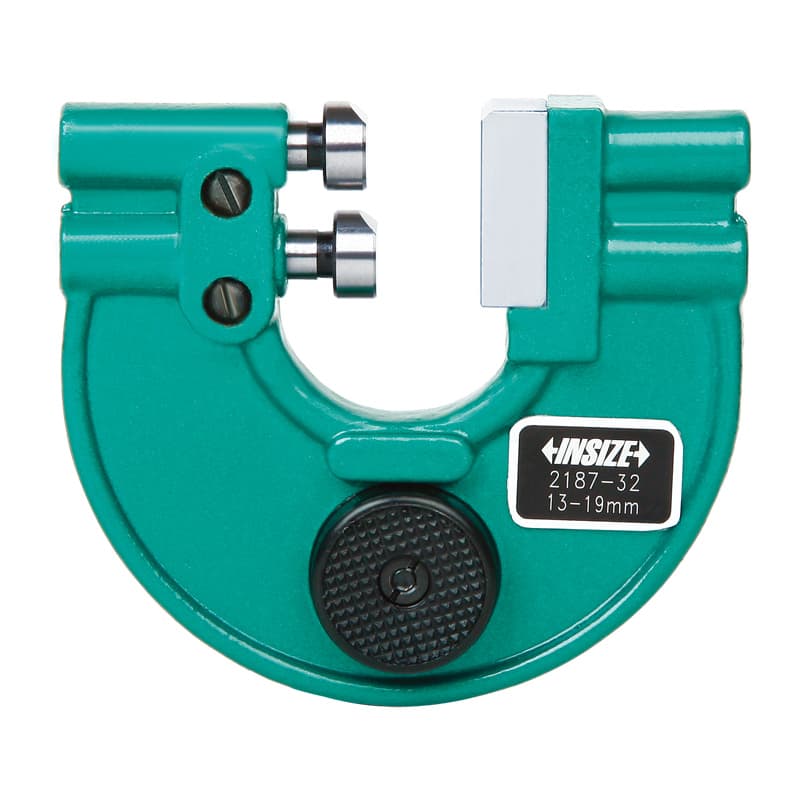

مدل 2187 یک Adjustable Snap Gauge یا اسنپ‌گیج قابل تنظیم است و برخلاف پلاگ‌گیج برای بررسی اندازه بیرونی قطعه به کار می‌رود. خانواده آن دامنه‌های متوالی از 0 تا 6 میلی‌متر تا 288 تا 300 میلی‌متر را دربر می‌گیرد؛ کدهای میانجی هرکدام بازه اختصاصی دارند. دو حد بالایی و پایینی با استفاده از بلوک مرجع تنظیم می‌شوند تا ابزار به شکل Go/No-Go کار کند. در هنگام کنترل، سطح قطعه تمیز باشد؛ طبق دستورالعمل سازنده، عبور از بخش Go و توقف در بخش No-Go نشانه قرارگرفتن اندازه در محدوده تعریف‌شده است. کد دامنه را با اندازه واقعی قطعه و تلرانس بیرونی تطبیق دهید و بازه مدل را با بازه حرکت قابل تنظیم اشتباه نگیرید.

برای تنظیم 2187، قفل و پیچ تنظیم مطابق راهنما آزاد/تنظیم می‌شوند و سطوح گیج با بلوک مرجع در حدهای Go و No-Go هم‌راستا می‌گردند؛ سپس پیچ قفل محکم می‌شود. بلوک یا مرجع تنظیم باید اندازه و گواهی مناسب داشته باشد. پلیسه، آلودگی یا روغن روی قطعه می‌تواند باعث خطا یا گیرکردن شود. در سنجش، قطعه را با فشار وارد نکنید و شرایط تماس را ثابت نگه دارید. برای جلوگیری از زنگ‌زدگی در نگهداری بلندمدت، دستورالعمل روغن‌کاری محافظ را رعایت کنید. اسنپ‌گیج 2187 با اسنپ‌گیج عقربه‌ای 2186 تفاوت دارد: 2187 حدی و قابل تنظیم است؛ 2186 ابزار نشانگر‌دار برای قرائت مقایسه‌ای است.

تفاوت پلاگ‌گیج حدی با پین گیج و گیج رزوه

پلاگ‌گیج حدی عموماً برای بررسی قطر داخلی صاف و تصمیم Go/No-Go به کار می‌رود؛ پین گیج استوانه‌ای ساده ممکن است برای تخمین بازه قطر با امتحان‌کردن اندازه‌های متوالی استفاده شود. گیج رزوه، فرم و گام دندانه را کنترل می‌کند و نمی‌توان آن را با پلاگ ساده جایگزین کرد. همچنین ابزار اندازه‌گیری مانند کولیس یا بورگیج عدد ابعادی می‌دهد، اما گیج حدی معمولاً به اپراتور می‌گوید قطعه از حد مشخص عبور می‌کند یا نه. انتخاب مناسب به این بستگی دارد که به کنترل سریع صددرصدی، گزارش عددی، تشخیص عیب سطحی یا اندازه‌گیری آزمایشگاهی نیاز دارید.

برای تصمیم‌گیری درباره کیفیت، روش گیج حدی باید با نقشه، استاندارد محصول و دستورالعمل کنترل هم‌خوان باشد. «سر Go وارد شد» به‌تنهایی اطلاعات کامل درباره گردی، مخروطی‌شدن، زبری، موقعیت سوراخ یا عمق همه سطوح نمی‌دهد. در قطعات حساس ممکن است کنترل عددی یا آزمون چندمقطعی لازم باشد. گیج حدی را برای همان مشخصه‌ای به کار ببرید که طراحی شده و نتیجه آن را بیش از حد تفسیر نکنید.

راهنمای انتخاب گیج ساده مناسب

1. نوع اندازه را مشخص کنید: قطر داخلی سوراخ به پلاگ گیج 4124، 4225، 6332 یا 6333 نیاز دارد؛ قطر بیرونی به اسنپ‌گیج 2187 مربوط می‌شود.
2. حدود تلرانس و استاندارد را بخوانید: کلاس H7، H8 یا H9 و حد Go/No-Go باید روی نقشه یا دستور بازرسی تعیین شده باشد.
3. کد کامل اندازه را انتخاب کنید: کد محصول و پسوند، قطر دقیق را مشخص می‌کند. خانواده‌های 4124، 6332 و 6333 دامنه‌های متفاوتی دارند.
4. دسترسی قطعه را بسنجید: عمق سوراخ، کوربودن، قطر دسته و فضای ورود را برای انتخاب نوع بدنه و دسته بررسی کنید.
5. جنس و خطر آسیب را در نظر بگیرید: فولاد برای کاربرد متداول و سرامیک برای مقاومت خوردگی مطرح است، اما سرامیک به محافظت بیشتری در برابر ضربه نیاز دارد.
6. محتویات گیج را کنترل کنید: جفت Go/No-Go، نوع تک‌سر، گواهی، جعبه و اقلام همراه ممکن است با کد و نوع محصول تفاوت داشته باشند.
7. برای اسنپ‌گیج، مرجع تنظیم را مشخص کنید: دامنه 2187 را انتخاب و بلوک‌های لازم برای تنظیم حد بالا و پایین را جداگانه فراهم کنید.
8. گواهی و خدمات را درخواست کنید: برای قطعات حساس، گواهی بازرسی یا کالیبراسیون و روش دوره‌ای تأیید گیج را پیش از سفارش روشن کنید.

استفاده و نگهداری برای حفظ صحت گیج

قبل از هر شیفت، شناسه و اندازه گیج را کنترل کنید و سطح تماس را از نظر آسیب و آلودگی ببینید. سوراخ یا قطعه را تمیز کنید تا براده یا ذرات باقی‌مانده مانع تماس نشوند. گیج را در امتداد محور وارد کنید و اگر مقاومت غیرعادی احساس شد، فشار را بیشتر نکنید. برای اسنپ‌گیج، قطعه را میان سطوح ثابت و متحرک بنشانید و حرکت را آرام انجام دهید. در روش Go/No-Go، از قواعد همان استاندارد برای مقدار ورود، نیرو و طول درگیری پیروی کنید؛ آزمون را به صورت یکسان میان اپراتورها اجرا کنید.

گیج‌های فولادی را بعد از استفاده پاک و در برابر رطوبت محافظت کنید. سرامیک را از سقوط، ضربه و تماس با قطعات سنگین دور نگه دارید. هر گیج را در محل مشخص داخل جعبه بگذارید و Go و No-Go را برچسب‌گذاری کنید. اگر گیج افتاد یا سطح تماس آن خراشید، از تصمیم‌گیری با آن خودداری کنید تا کالیبراسیون یا بازرسی مجدد انجام شود. دوره تأیید را با توجه به تعداد دفعات استفاده، حساسیت قطعه و الزامات مشتری تعیین نمایید. گواهی اولیه، تضمین نمی‌کند گیج پس از فرسایش طولانی همچنان در حد مجاز باشد.

خطاهای رایج در خرید و استفاده

• سفارش پلاگ گیج فقط با ذکر قطر اسمی و بدون کلاس یا استاندارد؛
• فرض اینکه مشخصات H7 و DIN 7150-2 مربوط به 4124، برای 4225 نیز بدون تأیید صدق می‌کند؛
• استفاده از پلاگ‌گیج سوراخ برای کنترل قطر بیرونی یا استفاده از اسنپ‌گیج برای سوراخ؛
• فشار دادن Go با ضربه یا عبور دادن No-Go به زور؛
• نادیده‌گرفتن پلیسه، عمق سوراخ، ناهم‌راستایی یا دمای قطعه؛
• فرض یکسان‌بودن بسته‌بندی دو سر Go/No-Go در مدل‌های فولادی، نازک‌دسته و سرامیکی؛
• تنظیم 2187 بدون مرجع معتبر یا بدون ثبت حدود Go و No-Go؛
• به‌کارگیری سرامیک لب‌پر یا گیج فولادی خورده‌شده در کنترل قطعه حساس.

پرسش‌های متداول

گیج Go و No-Go چه چیزی را مشخص می‌کند؟

نشان می‌دهد اندازه در حدود پذیرش تعریف‌شده قرار دارد یا خیر. برای قطر سوراخ، پلاگ‌گیج حدی و برای ابعاد بیرونی، گیج اسنپ مناسب انتخاب می‌شود.

آیا 4124 برای تمام سوراخ‌های H7 مناسب است؟

تنها وقتی قطر کد، حدود سوراخ، استاندارد و نوع آزمون با قطعه منطبق باشد. قطرهای موجود در خانواده 4124 جداگانه کد دارند.

مزیت پلاگ‌گیج سرامیکی چیست؟

سازنده مقاومت در برابر خوردگی و سایش و پایداری ابعادی را برای خانواده ذکر می‌کند؛ با این حال، ضربه می‌تواند آن را آسیب‌پذیر کند.

2187 قطعه را به صورت عددی اندازه می‌گیرد؟

کارکرد اصلی آن Go/No-Go قابل تنظیم است و حد پذیرش را نشان می‌دهد؛ اگر قرائت عددی لازم دارید، ابزار مقایسه‌ای یا اندازه‌گیری دیگری را بررسی کنید.

4225 چه تفاوتی با 4124 دارد؟

4225 با عنوان پلاگ‌گیج دسته‌نازک و قطرهای 3 تا 20 میلی‌متر فهرست شده است. کلاس، حدود و محتویات دقیق آن را باید از مشخصات همان کد تأیید کرد.

جمع‌بندی

برای کنترل سوراخ صاف، پلاگ‌گیج‌های 4124 فولادی، 4225 نازک‌دسته و 6332/6333 سرامیکی را بر اساس قطر، کلاس و استاندارد مقایسه کنید. مدل 2187 برای کنترل Go/No-Go ابعاد بیرونی با دامنه‌های قابل تنظیم است و به مرجع تنظیم معتبر نیاز دارد. همه این ابزارها یک «گیج ساده» هستند، اما کاربردشان یکسان نیست: در سفارش، نوع اندازه داخلی یا خارجی، کلاس، حدود، قطر دقیق، جنس، شکل دسته و محتویات بسته را مشخص کنید. اجرای درست گیج حدی به تمیزی، نیروی ملایم، جهت ورود و روش مستند وابسته است؛ فشار یا تفسیر خارج از استاندارد، ابزار دقیق را به نتیجه‌ای گمراه‌کننده تبدیل می‌کند.

منابع مشخصات: پلاگ‌گیج 4124، پلاگ‌گیج دسته‌نازک 4225، اسنپ‌گیج قابل تنظیم 2187، کاتالوگ پلاگ‌گیج سرامیکی 6332 و کاتالوگ پلاگ‌گیج سرامیکی 6333. کد و کلاس دقیق را با نقشه قطعه تطبیق دهید.
