ناموجودمتعلقات ساعت اندیکاتور فقط قطعه‌های جانبی نیستند؛ پایه، گیره، قلم و پشت مناسب بخشی از سامانه اندازه‌گیری‌اند و بر دسترسی، پایداری و حتی تکرارپذیری قرائت اثر می‌گذارند. این دسته از محصولات اینسایز، اقلامی مانند قلم و نوک تماس ساعت شیطونکی سری 6284، گیره‌های سری 6298، نگهدارنده‌های ساعت اهرمی، دستگیره بالابر اسپیندل، آستین شفت و پشت تخت، پشت زبانه‌دار یا پشت مغناطیسی را دربر می‌گیرد. همچنین برخی لوازم برای ساعت‌های دیجیتال یا اندیکاتور پیستونی هستند؛ پس عبارت کلی «متعلقات ساعت» برای انتخاب کافی نیست. پیش از خرید، کد ابزار اصلی، نوع بدنه، قطر ساق یا رزوه، نوع نصب و کد دقیق قطعه جایگزین را با کاتالوگ تطبیق دهید.
در گفتار بازار ایران، خریداران این گروه را با عباراتی مانند «پایه ساعت اندیکاتور»، «گیره ساعت شیطونکی»، «قلم ساعت اندیکاتور»، «نوک تماس ساعت اهرمی»، «پشت مگنتی ساعت»، «پشت زبانه‌دار ساعت»، «دسته بالابر ساعت دیجیتال» و «بوش یا آستین ساق ساعت» جست‌وجو می‌کنند. این نام‌ها گاهی برای قطعات متفاوت به کار می‌روند. برای نمونه، «قلم» ساعت شیطونکی به بازوی تماس اهرمی اشاره می‌کند، درحالی‌که «نوک تماس» ساعت اندیکاتور پیستونی در انتهای اسپیندل نصب می‌شود. «پشت مغناطیسی» نیز یک قطعه پشتی برای برخی ساعت‌های سازگار است و با پایه مغناطیسی نگهدارنده ساعت تفاوت دارد. انتخاب براساس نام عمومی می‌تواند به خرید قطعه ناسازگار منجر شود.

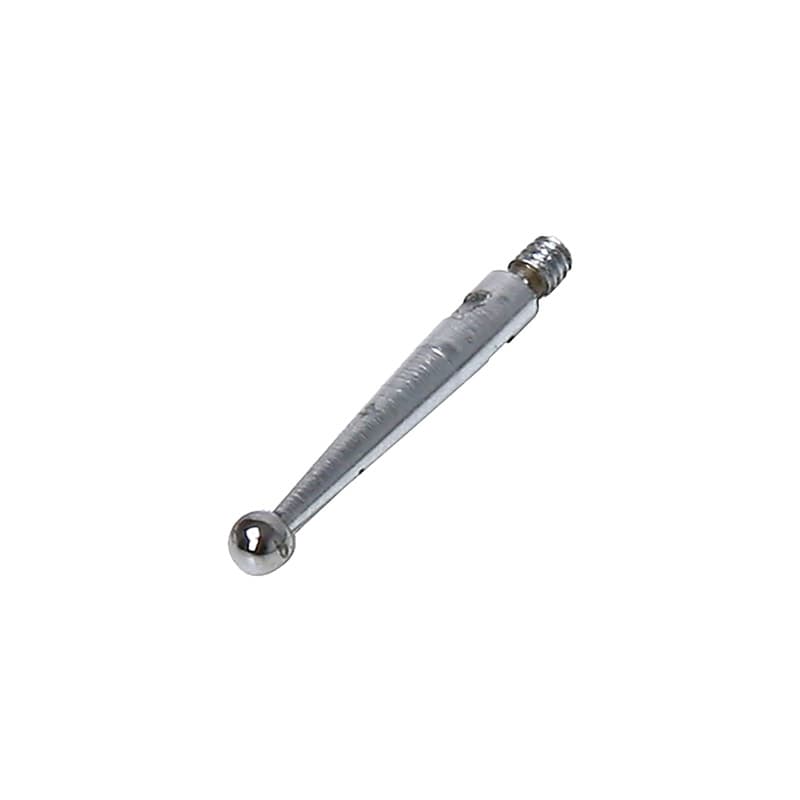

قلم ساعت شیطونکی یا استایلوس، اهرمی است که نوک آن با قطعه تماس پیدا می‌کند. سری 6284 اینسایز گزینه‌هایی با جنس و هندسه متفاوت دارد؛ از جمله نوک‌های فولادی، کاربیدی یا یاقوتی برای مدل‌های مشخص. شکل نوک و طول قلم باید با محل تماس، جنس سطح و فضای دسترسی هماهنگ باشد. نقطه تماس کروی برای سطح‌های معمولی کاربرد دارد، اما برای اندازه‌گیری شیار باریک، لبه یا انحنای ویژه ممکن است نوک دیگری لازم باشد. هر ماده مزایا و محدودیت خود را دارد؛ سختی یا مقاومت سایشی بالاتر به تنهایی به معنی مناسب‌بودن برای همه قطعه‌ها نیست.
مهم‌ترین کنترل در خرید قلم جایگزین، سازگاری آن با کد ساعت است. در اطلاعات رسمی، بعضی کدهای 6284 به خانواده‌های خاصی مانند 2380، 2381، 2398، 2399 یا 2383 ارجاع دارند و طول و قطر نوک آنها یکسان نیست. برای مثال، گزینه مناسب مدل‌های کوتاه‌کورس 2380-02 ممکن است با قلم مدل 2383-08A متفاوت باشد. پیش از سفارش، مدل کامل ساعت، کد قلم فعلی، طول، قطر نقطه تماس و نوع رزوه را بفرستید. اگر کاربرد به نوک بلندتر یا نوک یاقوتی نیاز دارد، از فروشنده تأیید کتبی سازگاری بگیرید و از جا زدن قطعه‌ای با رزوه مشابه اما طول نامناسب خودداری کنید.

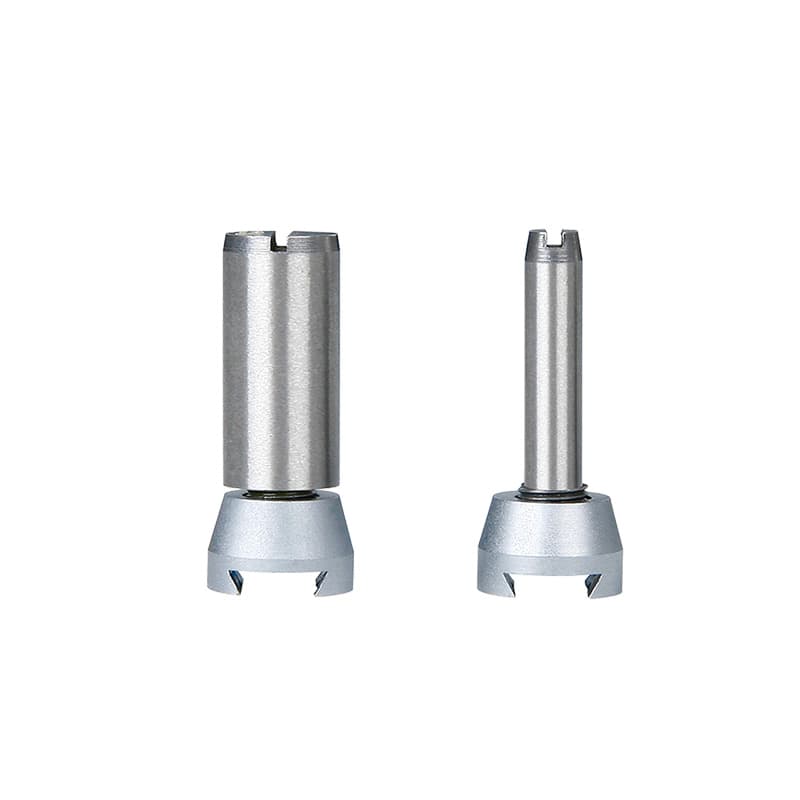

گیره، ساعت اهرمی را به پایه، بازو یا فیکسچر متصل می‌کند و موقعیت آن را هنگام اندازه‌گیری حفظ می‌کند. سری 6298 شامل گیره‌هایی با قطرهای اتصال متفاوت است؛ نسخه مورد نیاز باید با ساق یا محل نصب ساعت و نگهدارنده هماهنگ باشد. برخی ساعت‌های شیطونکی با شیار دم‌چلچله‌ای مستقیماً روی پایه می‌نشینند و برخی از گیره حلقه‌ای استفاده می‌کنند. قطر 4 یا 8 میلی‌متر را با اندازه واقعی محل نصب اشتباه نگیرید؛ قطر ساق ابزار، سایز سوراخ گیره و قطر میله پایه سه مشخصه مجزا هستند. در زمان سفارش، هر سه را مشخص کنید.
گیره شل یا نامتناسب می‌تواند ساعت را هنگام تماس بچرخاند و قرائت را تغییر دهد. گیره بیش از حد سفت نیز ممکن است به بدنه، ساق یا حرکت مکانیزم فشار وارد کند. هنگام نصب، سطح اتصال را تمیز کنید، ساعت را بدون پیچاندن اجباری در جای خود بنشانید و بست را به اندازه کافی محکم کنید. اگر ساعت با دو قطر گیره عرضه شده، انتخاب هر کدام تابع پایه و سوراخ نگهدارنده است، نه دقت دستگاه. در قطعه‌کاری با لرزش، کوتاه‌کردن فاصله میان گیره و محل تماس معمولاً به پایداری کمک می‌کند.
نگهدارنده ساعت شیطونکی امکان تنظیم زاویه ساعت نسبت به قطعه را فراهم می‌کند. مدل‌های 6297، 6296-1، 6293، 6291-1 و 6294-1A شکل و دامنه نصب متفاوت دارند؛ طول ساق، قطر اتصال و نوع ابزار سازگار را باید از مشخصات همان کد خواند. بعضی نگهدارنده‌ها برای ساعت‌های اهرمی ساخته شده‌اند، بعضی برای شیطونکی یا اندیکاتور پیستونی قابل استفاده‌اند و بعضی فقط با درجه‌بندی یا قطر ساق مشخص سازگارند. عبارت «یونیورسال» را بدون بررسی محدوده گیره و اتصال نهایی نپذیرید. شکل محل کار و مسیر بازشدن درها یا حرکت اسپیندل نیز ممکن است نوع نگهدارنده مناسب را تعیین کند.
پایه و نگهدارنده باید هنگام اندازه‌گیری صلب بمانند. هر مفصل اضافه می‌تواند لرزش یا جابه‌جایی ایجاد کند؛ بنابراین بازو را به اندازه لازم باز کنید و ساعت را تا حد ممکن نزدیک نقطه تکیه‌گاه قرار دهید. اگر پایه مغناطیسی جداگانه خریداری می‌کنید، آن را با نگهدارنده و قطر میله تطبیق دهید. پایه روی سطح فولادی صاف و تمیز عملکرد متفاوتی از سطح رنگ‌شده، خمیده یا آلوده دارد. قفل‌شدن بازوها، نیروی مغناطیسی و دامنه تنظیم را با شرایط واقعی ماشین بررسی کنید. پایه نگهدارنده، جایگزین روش درست تماس یا کالیبراسیون ساعت نیست.
برخی ساعت‌های پیستونی قابلیت تعویض پشت دارند. پشت تخت یا Flat Back برای اتصال یا نصب در چینش‌هایی به کار می‌رود که سطح صاف مورد نیاز است؛ پشت زبانه‌دار یا Lug Back محل اتصال دیگری فراهم می‌کند؛ و پشت مغناطیسی ممکن است برای ثابت‌ماندن ساعت روی سطح فرومغناطیسی استفاده شود. محصولات خانواده 7330-F، 7330-L و 7331 در همین گروه قطعات پشتی قرار می‌گیرند، اما کدها به مدل‌های ساعت متفاوت ارجاع دارند. پشت مغناطیسی ساعت را با پایه مغناطیسی دارای بازو اشتباه نگیرید: پایه برای نگهداری کامل ابزار از طریق میله و مفصل است، درحالی‌که پشت مغناطیسی به بدنه سازگار ساعت متصل می‌شود.
برای سفارش پشت جایگزین، قطر صفحه، نقاط اتصال، الگوی پیچ یا قلاب، مدل ساعت و نوع پشت فعلی را بررسی کنید. وجود قطر ظاهراً مشابه تضمین سازگاری نیست؛ بعضی پشت‌ها برای خانواده یا مدل مشخصی طراحی شده‌اند و ممکن است محل سوراخ یا فاصله نصب متفاوت باشد. اگر هدف، قراردادن ساعت روی فیکسچر یا صفحه دستگاه است، روشن کنید آیا به پشت ساعت نیاز دارید یا یک پایه مستقل. استفاده از قطعه نامتناسب می‌تواند صفحه ساعت را تحت فشار قرار دهد یا نصب را ناپایدار کند.

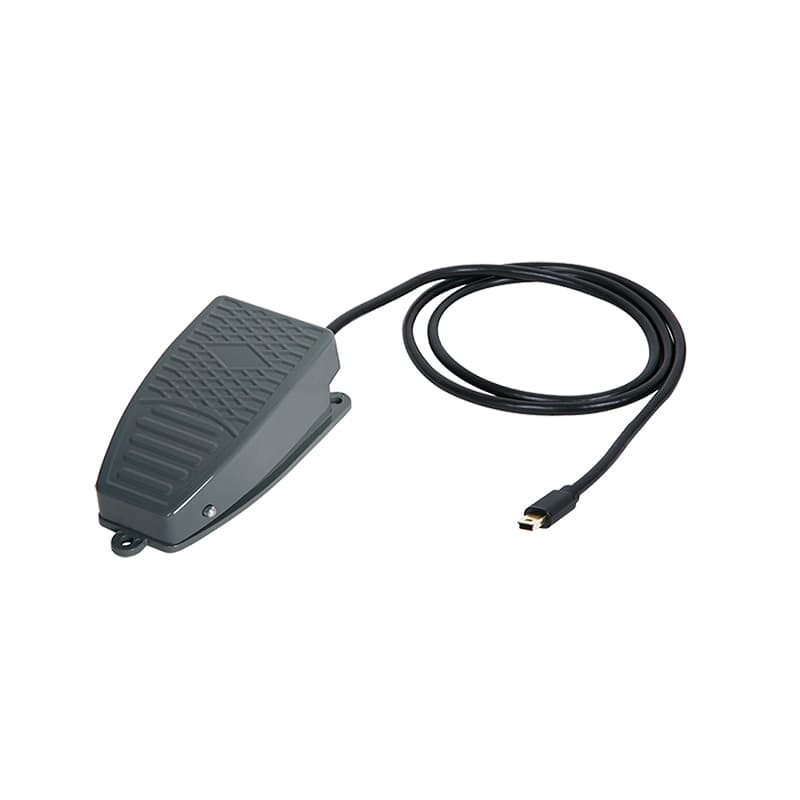

در این دسته قطعاتی مانند سوئیچ پا برای صفرکردن برخی نشانگرهای دیجیتال، دسته بالابر اسپیندل سری 7332 و آستین شفت سری 7333 نیز دیده می‌شود. سوئیچ پا برای فعال‌کردن عملکرد تعریف‌شده در مدل دیجیتال سازگار به کار می‌رود و پشتیبانی دستگاه اصلی باید پیش از خرید تأیید شود. دسته بالابر می‌تواند بالا و پایین‌بردن اسپیندل را در برخی ساعت‌ها آسان کند؛ قطر محور اعلامی محصول را با قطر اسپیندل ساعت خود تطبیق دهید. آستین شفت یا بوش می‌تواند برای اتصال یا انطباق ساق با نگهدارنده به کار رود، اما نباید با غلاف محافظ یا کاهنده عمومی اشتباه گرفته شود. هر کدام فقط در ترکیب سازگار با ساعت قابل استفاده است.
در اندازه‌گیری مقایسه‌ای، ساعت، پایه، گیره، نوک، قطعه و مرجع با هم زنجیره اندازه‌گیری را تشکیل می‌دهند. اگر یکی از این اجزا حرکت کند، قرائت ناپایدار می‌شود. بازوی بلند و چند مفصل ممکن است خم شود؛ گیره لق زاویه تماس را عوض می‌کند؛ نوک نامناسب می‌تواند روی سطح بلغزد؛ و پشت ساعت ناسازگار ممکن است بدنه را در وضعیت کج نگه دارد. وقتی عددها با تکرار تغییر می‌کنند، قبل از تعویض ساعت، اتصالات و پایه را بررسی کنید. در بسیاری از موارد، مشکل از نصب یا فیکسچر است نه از خود نشانگر.
سری قلم تماس نیز هندسه تماس را تعیین می‌کند. نوک کروی روی سطح تخت تماس نقطه‌ای ایجاد می‌کند؛ نوک صاف یا شکل‌دار ممکن است برای هندسه ویژه مناسب‌تر باشد. اما هر تغییر نوک می‌تواند طول مؤثر، نیروی تماس و پاسخ دستگاه را عوض کند. پس پس از تعویض قلم، صفر، تماس و تکرارپذیری را دوباره کنترل کنید. اگر در روش اندازه‌گیری از نوک جایگزین استفاده می‌شود، همان قطعه و همان جهت تماس را در دستورالعمل بازرسی ثبت کنید تا نتایج اپراتورهای مختلف قابل مقایسه باشد.
تمیزکاری متعلقات نیز اهمیت دارد. براده یا زنگ‌زدگی در محل نصب، ساعت را از محور خارج می‌کند. روغن زیاد روی گیره ممکن است لغزش ایجاد کند و گردوغبار در مفصل‌ها حرکت را مختل سازد. از مواد شوینده خشن یا سایش غیرضروری روی سطوح دقیق پرهیز کنید. قلم‌های ظریف را در محفظه خود نگهداری کنید و آنها را در کنار ابزارهای سنگین رها نکنید. گیره تغییرشکل‌یافته یا پشت ترک‌خورده را برای کنترل حساس استفاده نکنید، حتی اگر ظاهراً ساعت در آن ثابت می‌ماند.
پایه ساعت اندیکاتور معمولاً مجموعه‌ای از پایه مغناطیسی یا مکانیکی، بازو و بست است که ساعت پیستونی یا اهرمی را در فضا نگه می‌دارد. نگهدارنده ساعت شیطونکی می‌تواند قطعه کوچک‌تری باشد که بدنه اهرمی را با گیره یا شیار مخصوص زاویه‌دهی و ثابت می‌کند؛ بعضی نگهدارنده‌ها نیز ساقی برای اتصال به پایه بزرگ‌تر دارند. در بازار، فروشندگان گاهی هر دو را «پایه ساعت» می‌نامند، بنابراین عکس و مشخصات اتصال را بررسی کنید. اگر محصول شما پایه مغناطیسی ندارد و فقط به گیره ساعت نیاز دارد، سفارش یک پایه کامل ممکن است بی‌دلیل هزینه ایجاد کند؛ برعکس، یک گیره تنها جای بازوی پایه را نمی‌گیرد.
همچنین متعلقات این دسته را نباید با پایه ارتفاع‌سنج، فیکسچر CMM یا نگهدارنده گیج بلوک اشتباه کرد. مشخصات اندازه، نیرو و سازگاری در هر خانواده متفاوت است. برای اندازه‌گیری روی ماشین، با توجه به سطح نصب و فضای حرکتی ابزار، طول بازو و روش قفل را انتخاب کنید؛ برای میز بازرسی، پایه رومیزی صلب ممکن است مناسب‌تر باشد؛ و برای ابزار دیجیتال متصل به رایانه، سوئیچ یا کابل باید با پروتکل همان مدل هم‌خوان باشد.
خیر. طول، قطر، رزوه، شکل اتصال و نوع تماس بین مدل‌ها فرق می‌کند. سری 6284 کدهای متنوعی دارد و سازنده برای بعضی قلم‌ها خانواده‌های سازگار مشخص کرده است. کد مدل ساعت و قلم فعلی را اعلام کنید و قبل از سفارش تطبیق بگیرید.
پشت مغناطیسی قطعه‌ای است که مستقیماً به پشت ساعت سازگار متصل می‌شود. پایه مگنتی معمولاً آهنربا و بازو یا میله نگهدارنده دارد و ساعت را از طریق گیره روی موقعیت دلخواه نگه می‌دارد. کاربرد و نوع اتصال آنها متفاوت است.
قطر محل اتصال واقعی ساعت و قطر سوراخ گیره را اندازه بگیرید و آن را با پایه یا نگهدارنده مورد استفاده تطبیق دهید. برخی مدل‌ها یک گیره Ø8 میلی‌متری و برخی دو اندازه ارائه می‌کنند. از فرض‌کردن یک قطر عمومی برای تمام خانواده‌ها خودداری کنید.
خیر. قطر بدنه به تنهایی معیار نیست. محل پیچ‌ها، شیار، فاصله نصب و خانواده ساعت باید با کد پشت جایگزین مطابقت داشته باشد. جدول رسمی قطعه یا کاتالوگ ساعت را بررسی کنید.
خیر؛ محصول برای صفرکردن نشانگرهای دیجیتال سازگار تعریف شده و پشتیبانی آن به مدل ساعت و رابط مربوط است. پیش از خرید، کد دستگاه اصلی و نوع اتصال را با مشخصات سوئیچ تطبیق دهید.
اگر ساعت باید در فضای سه‌بعدی روی میز یا ماشین ثابت شود، پایه کامل با بازو و بست لازم است. اگر پایه را دارید و فقط بدنه ساعت شیطونکی در موقعیت درست نمی‌ایستد، نگهدارنده یا گیره متناسب ممکن است کافی باشد. اجزای موجود را فهرست کنید تا قطعه تکراری نخرید.
برای استعلام متعلقات ساعت اندیکاتور، یک عکس واضح از برچسب مدل و محل اتصال، کد ساعت، نوع قطعه جانبی و ابعاد کلیدی را ارسال کنید. اگر قلم یا گیره می‌خواهید، طول و قطر و نوع اتصال را ذکر کنید؛ برای پشت ساعت، نوع پشت موجود و مدل دقیق را بگویید؛ برای نگهدارنده، نوع پایه و قطر ساق را مشخص کنید؛ و برای قطعه دیجیتال، مدل نشانگر و رابط مورد نیاز را اعلام نمایید. کدهای موجود این گروه شامل قلم‌های 6284، گیره‌های 6298، برخی نگهدارنده‌های 6297، 6296، 6293، 6291 و 6294، قطعات پشتی 7330 و 7331، دسته بالابر 7332، آستین 7333 و سوئیچ پا 7360 است؛ هر شماره فقط پس از تطبیق مشخصات سفارش داده شود.
قبل از نهایی‌کردن خرید، سازگاری، محتویات بسته، تعداد قطعه، جنس نوک، قطر نصب و امکان تأمین مدل دقیق را استعلام کنید. عنوان عمومی یک محصول یا تشابه ظاهری برای تأیید فنی کافی نیست. اگر ابزار برای خط تولید یا گزارش کیفیت استفاده می‌شود، شماره سریال و سوابق کالیبراسیون ساعت اصلی را نیز ثبت کنید و متعلقه جدید را پس از نصب از نظر لقی و تکرارپذیری کنترل نمایید. با این بررسی کوتاه، انتخاب متعلقه متناسب ساده‌تر می‌شود و از توقف کار به دلیل اتصال ناسازگار یا نصب ناپایدار جلوگیری خواهد شد.
