خرید ساعت اندیکاتور عقربه‌ای؛ انتخاب ساعت ساعتی، شیطونکی و کورس‌بلند
ساعت اندیکاتور عقربه‌ای تغییر کوچک جابه‌جایی یا اختلاف اندازه را نسبت به یک مرجع نشان می‌دهد. این ابزار در کارگاه ماشین‌کاری، کنترل کیفیت، تنظیم فیکسچر، بازرسی لنگی شفت و دیسک، سنجش تختی و موازی‌بودن و کنترل تکرارپذیری قطعه کاربرد دارد. در بازار ایران عبارت‌های «ساعت اندیکاتور»، «ساعت اندازه‌گیری»، «ساعت ساعتی»، «ساعت عقربه‌ای» و «ساعت شیطونکی» گاهی به جای هم شنیده می‌شوند؛ اما از نظر فرم تماس، کورس و روش نصب تفاوت دارند. برای انتخاب درست باید مشخص کنید پراب خطی می‌خواهید یا اهرمی، کورس موردنیاز چقدر است، هر تقسیم صفحه چه مقداری نشان دهد و ابزار در چه جهتی نصب می‌شود.
در فهرست این دسته ۲۸ محصول اینسایز از چند گروه وجود دارد: ساعت اندیکاتور استاندارد و دقیق، مدل کورس‌بلند، مدل جمع‌وجور، ساعت ضدضربه یا ضدآب، نشانگرهای یک‌دور، مدل صفحه‌بزرگ، ساعت با پیستون عقب، ساعت مقایسه‌ای و بعضی مدل‌های عقربه‌ای اینچی. این دسته همچنین ساعت‌های اهرمی یا شیطونکی را دربرمی‌گیرد. در نتیجه، هنگام مقایسه تنها به عدد «۰٫۰۱ میلی‌متر» یا عکس صفحه اکتفا نکنید؛ شکل پراب و پایهٔ نصب می‌تواند ابزار را برای کاربرد شما مناسب یا نامناسب کند.
ساعت اندیکاتور چیست و چگونه کار می‌کند؟
در ساعت اندیکاتور خطی، حرکت نوک تماس و میلهٔ اندازه‌گیری به مکانیزم داخلی منتقل می‌شود و عقربه روی صفحه، جابه‌جایی را نسبت به نقطهٔ صفر نشان می‌دهد. ساعت معمولاً اندازهٔ مطلق قطعه را مستقیم تعیین نمی‌کند؛ برای سنجش مقایسه‌ای، ابتدا آن را نسبت به مرجع، گیج بلوک، قطعهٔ استاندارد یا موقعیت تنظیم‌شده صفر می‌کنید، سپس اختلاف قطعهٔ دیگر را می‌خوانید. عقربهٔ کوچک در بعضی مدل‌ها تعداد دور یا موقعیت کلی را نشان می‌دهد و عقربهٔ بزرگ تقسیم‌های ریز صفحه را نمایش می‌دهد. جهت حرکت و معنای یک دور کامل را از صفحه و مشخصات مدل بخوانید.
ساعت اهرمی یا dial test indicator که در بازار به «شیطونکی» معروف است، پراب زاویه‌دار یا اهرمی دارد و برای تماس از کنار، لبه‌های باریک، شیارها و دسترسی‌های محدود کاربردی است. برخلاف مدل پیستونی، نوک آن روی سطح می‌لغزد یا با زاویه تماس می‌گیرد؛ بنابراین جهت تماس و نسبت اهرم بر قرائت اثر دارد. ساعت پیستونی برای حرکت خطی در امتداد محور طراحی شده و بهتر است محور میله تا حد امکان عمود بر سطح تماس باشد. این دو را تنها به دلیل داشتن صفحهٔ عقربه‌ای جایگزین هم نکنید.
تقسیم صفحه، کورس و دقت چه تفاوتی دارند؟
تقسیم یا Graduation کوچک‌ترین گام چاپ‌شده روی صفحه را نشان می‌دهد؛ برای نمونه ۰٫۰۱ میلی‌متر یا ۰٫۰۰۱ میلی‌متر. کورس بیشترین حرکت قابل‌اندازه‌گیری پراب است؛ یک ساعت می‌تواند کورس چند میلی‌متری یا کورس بلند ده‌ها میلی‌متری داشته باشد. دقت یا خطای مجاز حداکثر اختلاف قرائت با مقدار واقعی تحت شرایط آزمون سازنده است و از تقسیم صفحه جداست. ساعت با تقسیم ۰٫۰۱ میلی‌متر الزاماً خطای ±۰٫۰۱ میلی‌متر ندارد؛ دقت به کد و کورس دستگاه وابسته است. همچنین تکرارپذیری، خطای برگشت، نیروی تماس و پایداری پایه بر نتیجهٔ واقعی اثر دارند.
برای مثال، سازنده برای مدل‌های استاندارد خانوادهٔ 2308 در نسخه‌های مشخص ۳، ۵ و ۱۰ میلی‌متری، تقسیم ۰٫۰۱ میلی‌متر و دقت‌های مجاز متفاوتی اعلام می‌کند. در سری 2309 کورس‌های بلندتر ۳۰ تا ۱۰۰ میلی‌متری با تقسیم ۰٫۰۱ میلی‌متر عرضه شده‌اند، اما مقدار دقت مجاز نیز در جدول همان سری تغییر می‌کند. برای ساعت دقیق 2830-1، بازهٔ ۱ میلی‌متر، تقسیم ۰٫۰۰۱ میلی‌متر و دقت اعلامی ۵ میکرومتر درج شده است. این نمونه‌ها نشان می‌دهند کورس بیشتر یا تقسیم ظریف‌تر به معنی یکسان‌بودن دقت دو مدل نیست؛ مشخصات کد کامل را بررسی کنید.
انواع ساعت عقربه‌ای در این مجموعه

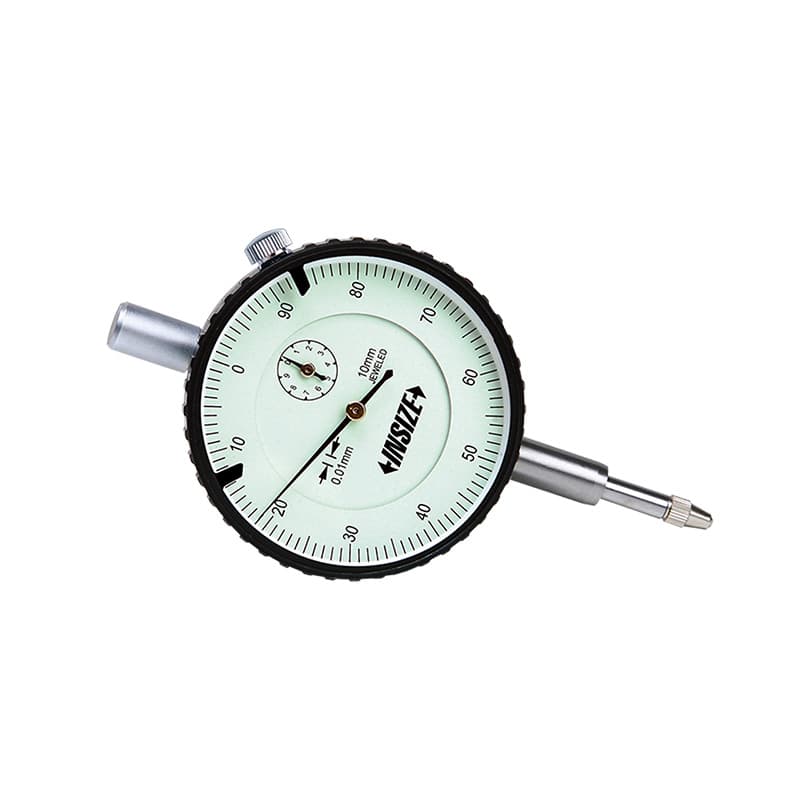

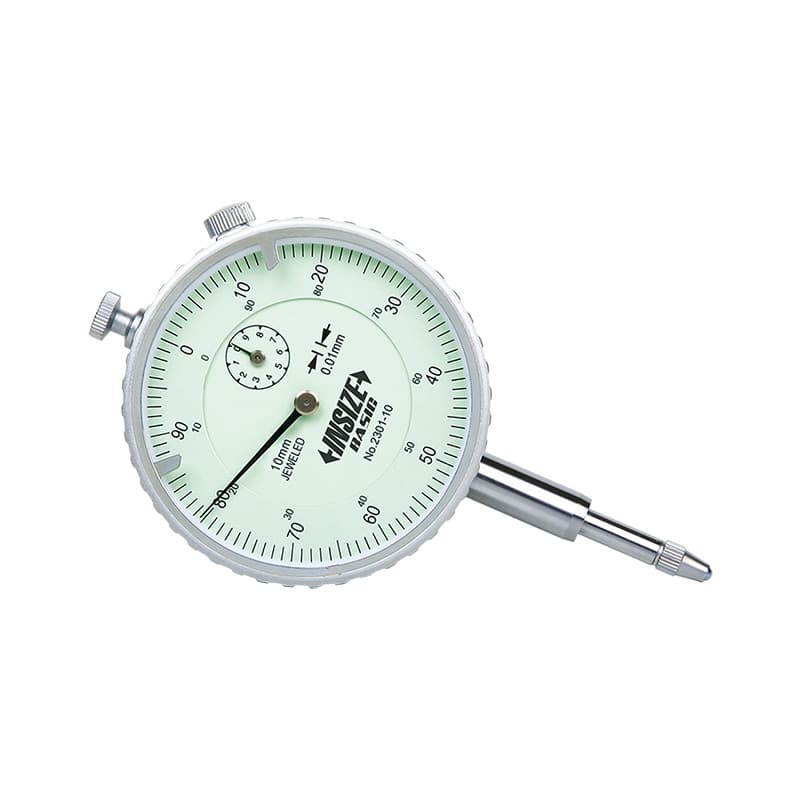

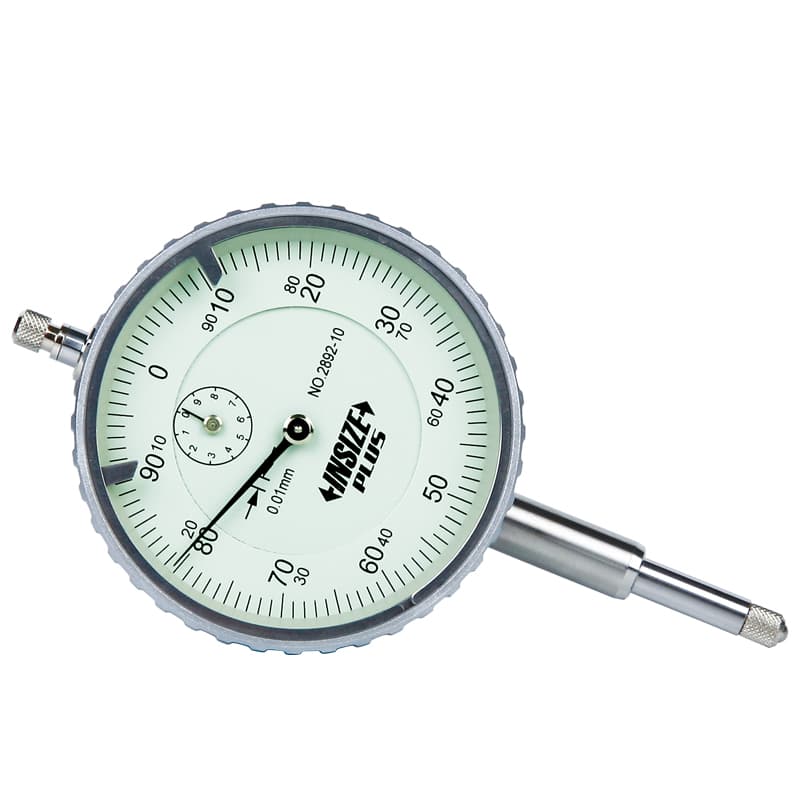

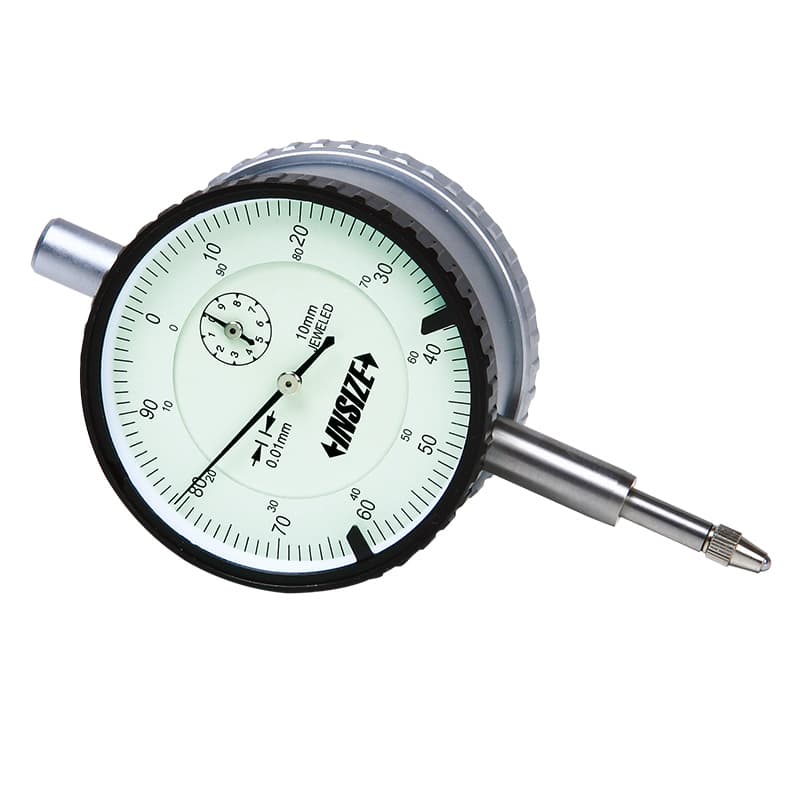

ساعت اندیکاتور استاندارد

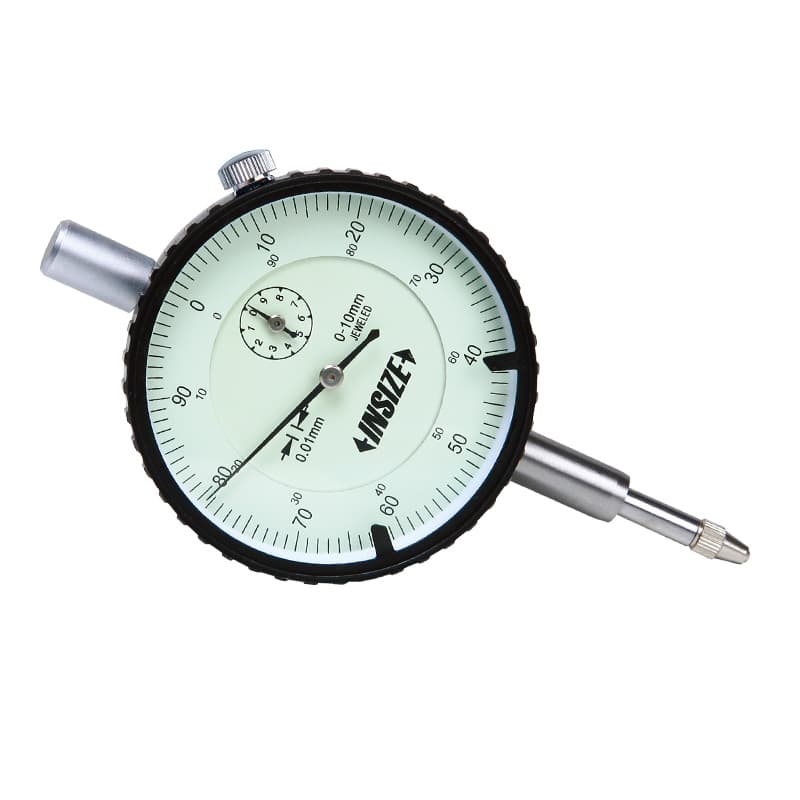

سری 2308 ساعت پیستونی رایج با کورس‌های مختلف است و برای سنجش اختلاف اندازه، حرکت محوری یا کنترل لنگی در کارگاه استفاده می‌شود. گونه‌هایی با پشت صاف یا زبانه‌دار و اندازهٔ ساقه یا پایهٔ نصب متفاوت عرضه می‌شوند. قطر ساقه، محل بستن، ارتفاع صفحه، نوع تماس و طول کورس را با پایه ساعت خود تطبیق دهید. صفحهٔ قابل‌چرخش و عقربه‌های حدی در بعضی مدل‌ها به تنظیم نقطهٔ مرجع و حدود مجاز کمک می‌کنند؛ این ویژگی‌ها روی همهٔ نسخه‌ها یکسان نیستند.

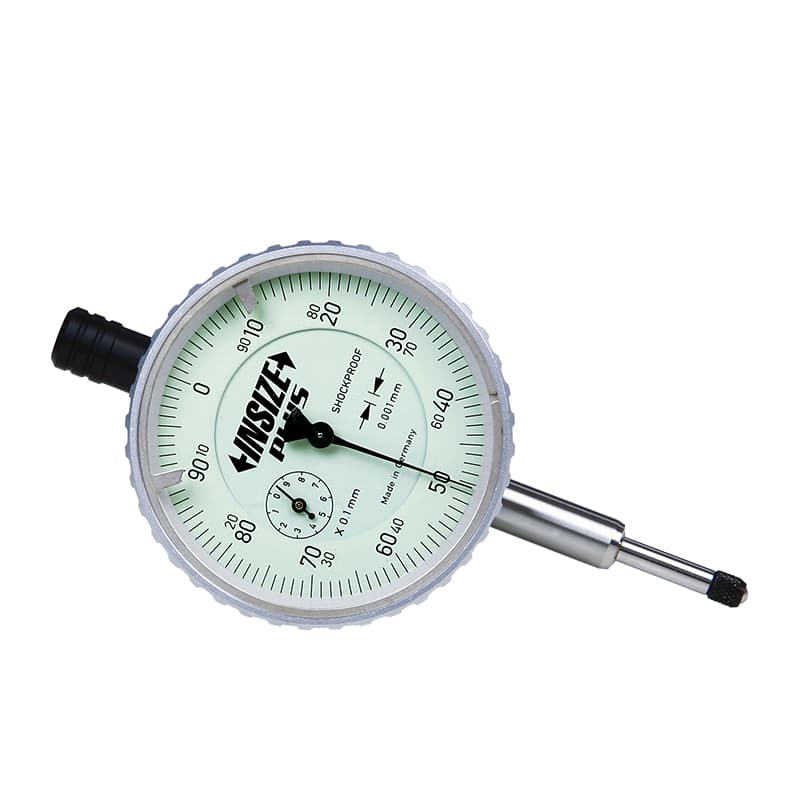

ساعت اندیکاتور دقیق و تقسیم ریز

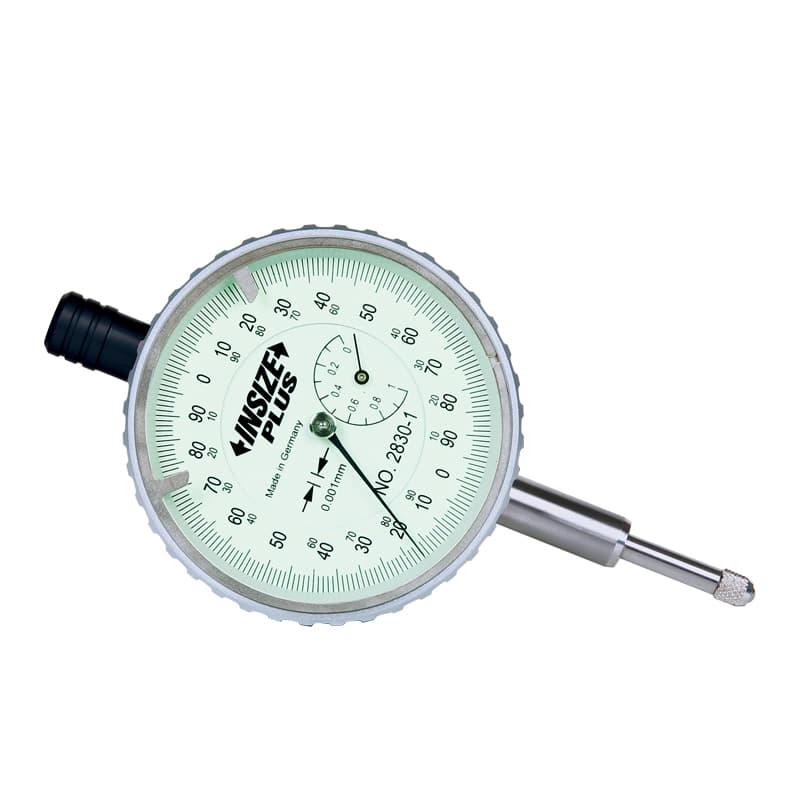

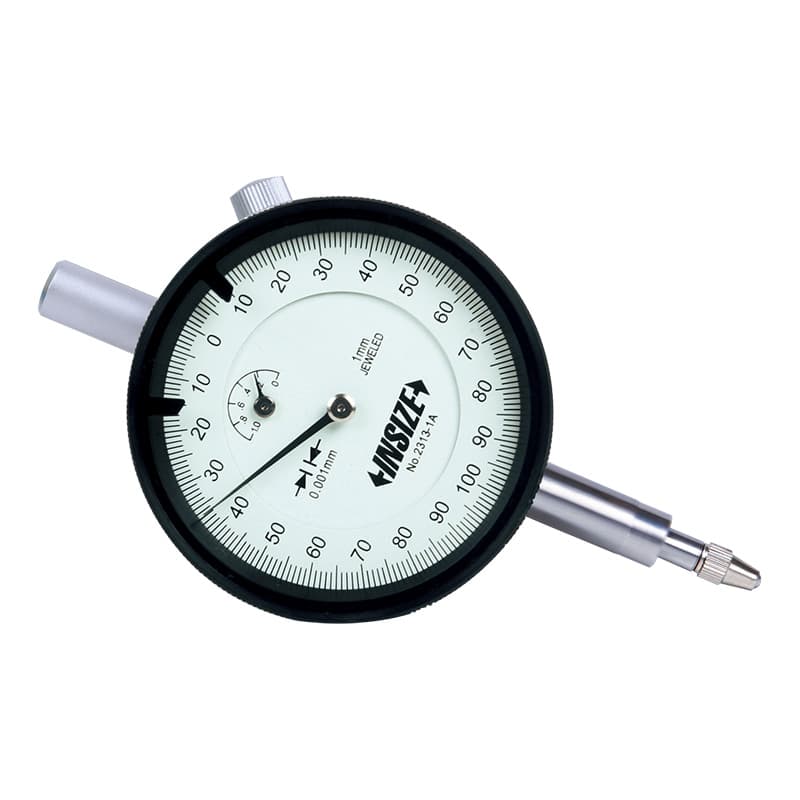

مدل‌هایی مانند 2830 و 2313 برای کاربردهای حساس‌تر و خوانش ریزتر در موجودی قرار دارند. نمونهٔ رسمی 2830-1 با کورس ۱ میلی‌متر، تقسیم ۰٫۰۰۱ میلی‌متر و دقت اعلامی ±۵ میکرومتر عرضه می‌شود. این ساعت برای حرکت محدود و نیاز به مشاهدهٔ تغییر ظریف مناسب‌تر از کورس بلند است، اما دامنهٔ آن کوچک است و نصب بسیار صلب و روش تماس درست می‌خواهد. پیش از انتخاب، تلرانس قطعه و میزان تغییر مورد انتظار را مشخص کنید؛ اگر تغییر از کورس فراتر رود، پراب به انتهای مسیر می‌رسد و ممکن است به ابزار آسیب برسد.
ساعت کورس‌بلند

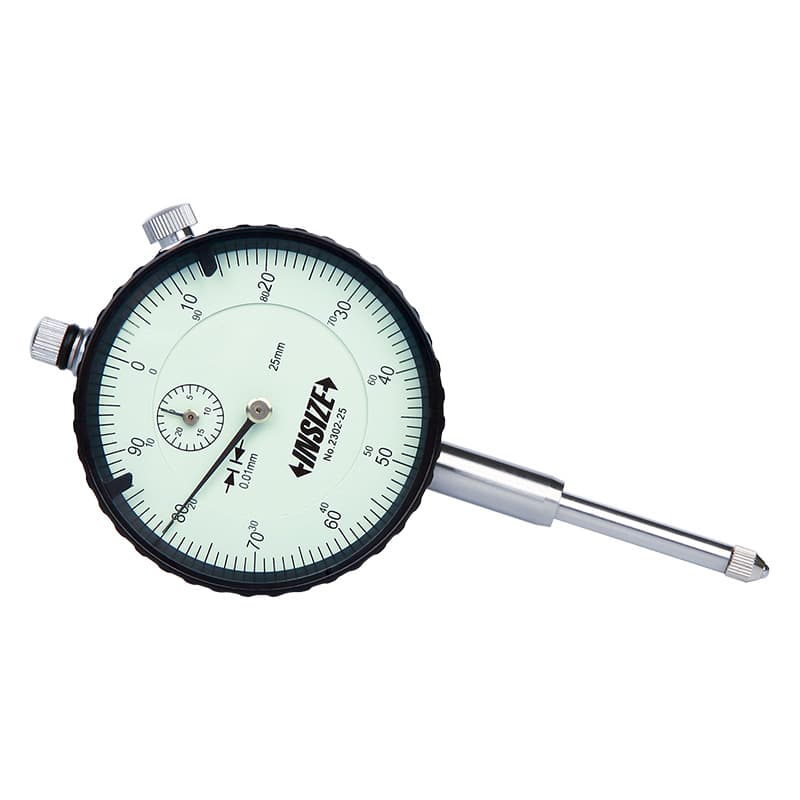

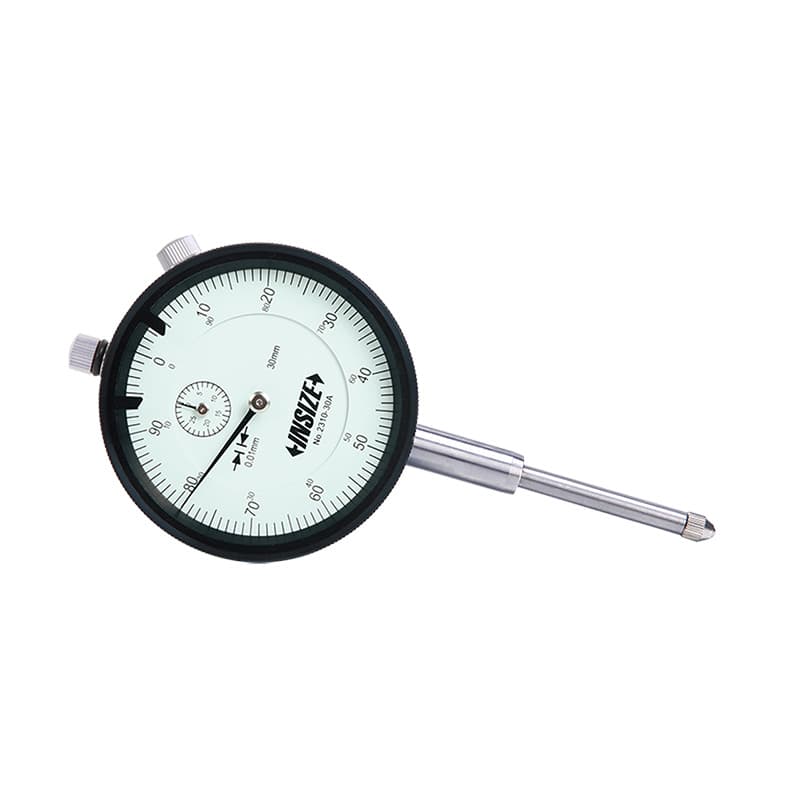

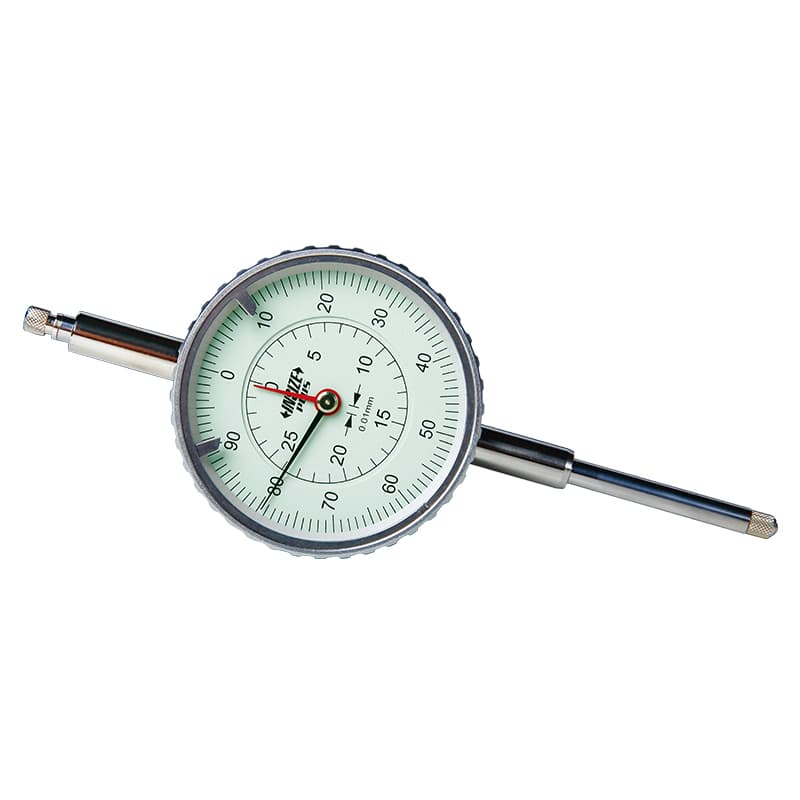

مدل‌های 2309، 2310، 2302 و 2889 برای دامنهٔ حرکت بزرگ‌تر از ساعت استاندارد طراحی شده‌اند. ساعت کورس‌بلند برای دنبال‌کردن جابه‌جایی بزرگ‌تر یا بررسی قطعاتی با تغییر اندازهٔ محسوس به کار می‌آید؛ اما برای تلرانس بسیار ریز لزوماً بهترین گزینه نیست. در خانوادهٔ 2309 نسخه‌های ۳۰، ۵۰، ۸۰ و ۱۰۰ میلی‌متری دیده می‌شود. دقت مجاز این مدل‌ها با کورس تغییر می‌کند؛ به همین خاطر برای سنجش تغییرات کم در طول بلند، شرایط آزمون و تقسیم صفحه را با نیاز واقعی مقایسه کنید. اگر دامنهٔ موردنیاز شما به بخش انتهایی کورس نزدیک است، ظرفیت اضافه و توقف امن را هم لحاظ کنید.

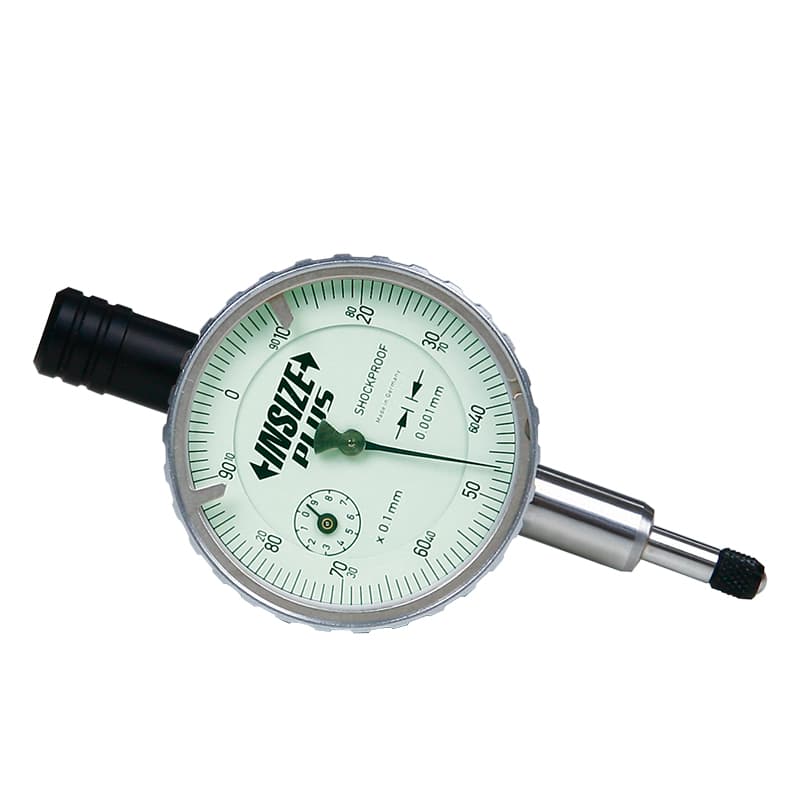

ساعت جمع‌وجور و مدل صفحه‌بزرگ

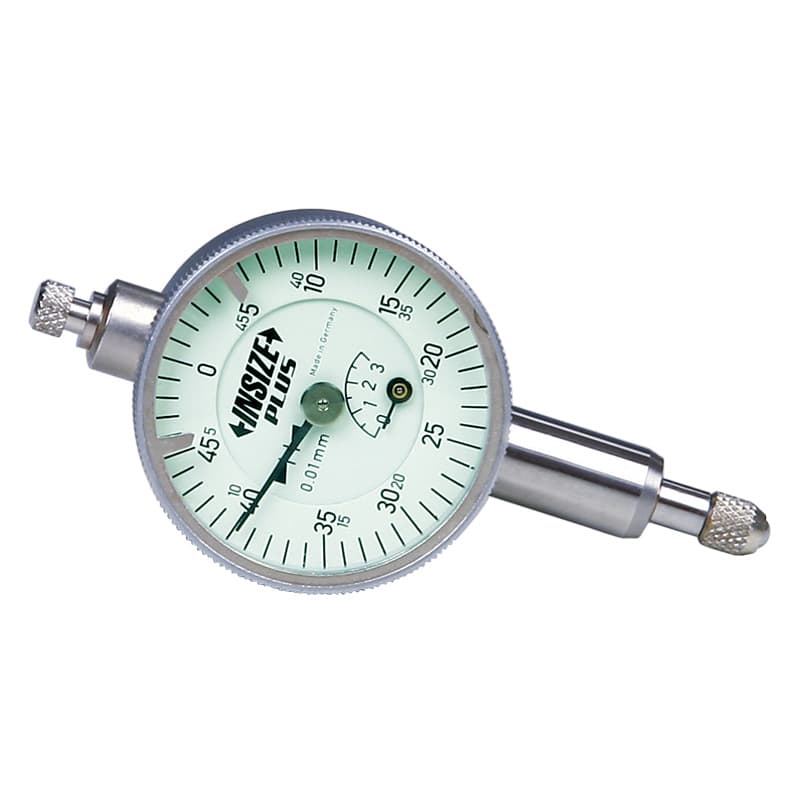

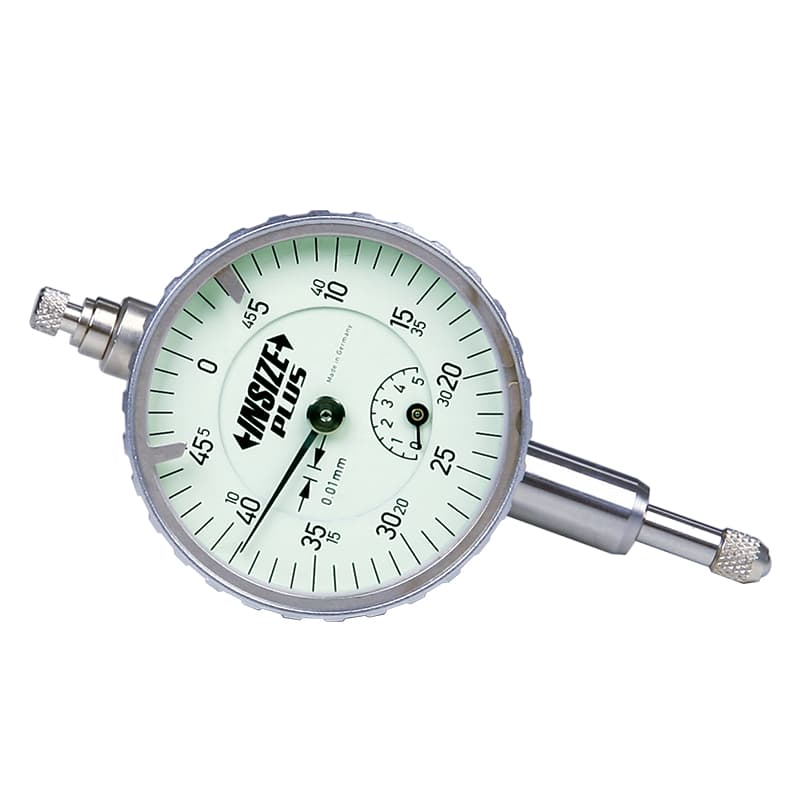

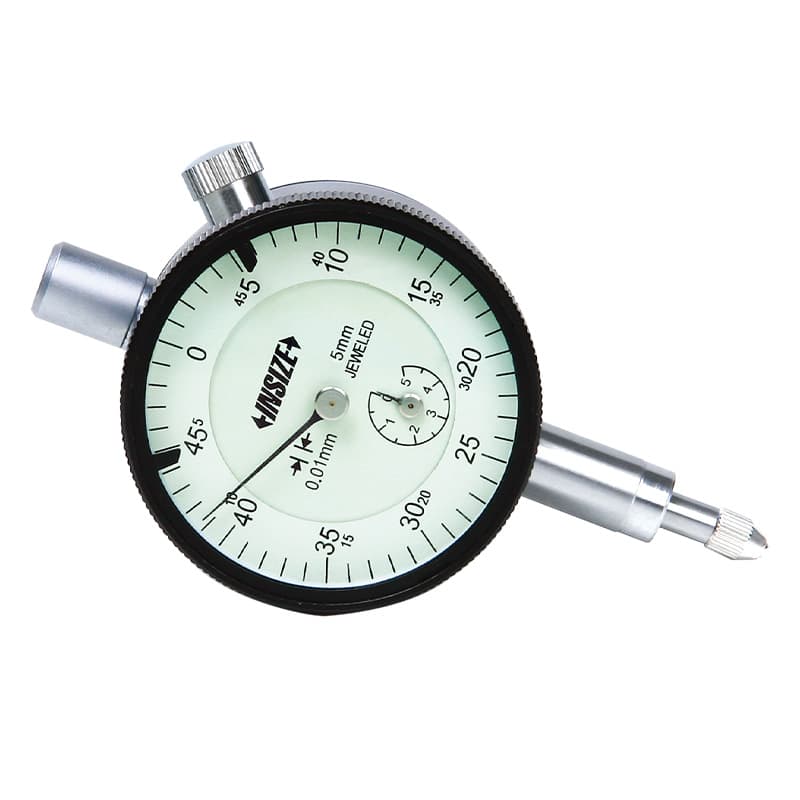

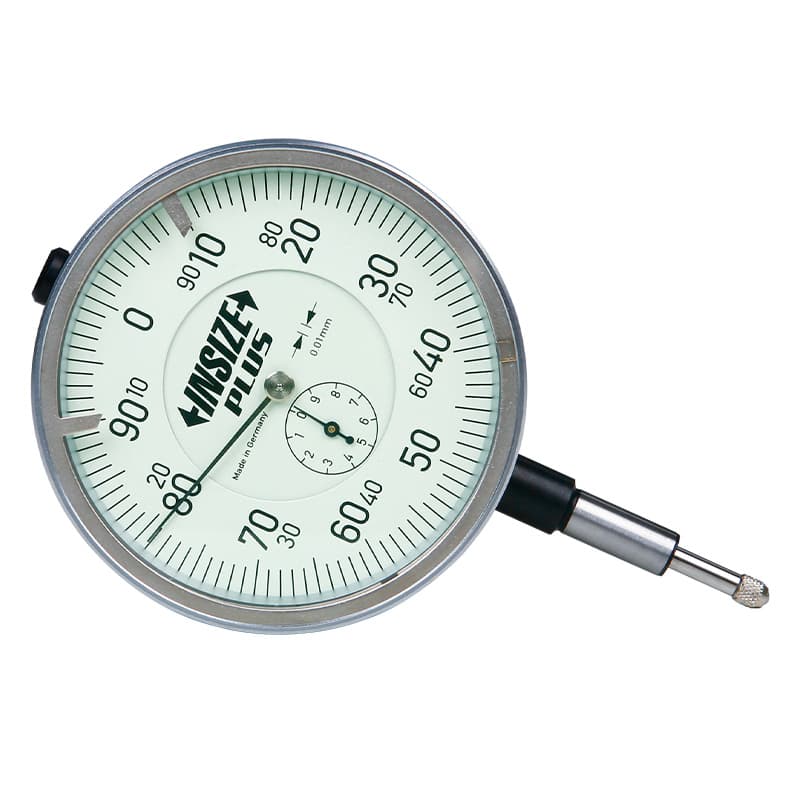

مدل‌های جمع‌وجور مانند 2311، 2886 و 2887 برای فضاهای محدود یا نصب روی تجهیزات کوچک مطرح هستند. مدل‌های صفحه‌بزرگ مانند 2888-10 می‌توانند خواندن را از فاصلهٔ بیشتر ساده کنند؛ صفحهٔ بزرگ‌تر به تنهایی دقت را افزایش نمی‌دهد. در انتخاب ساعت جمع‌وجور، مسیر آزاد پراب، قطر بدنه، محل اتصال ساقه و نحوهٔ خواندن صفحه را بررسی کنید. در ماشین یا فیکسچر کم‌جا، ساعت کوچک می‌تواند دسترسی را بهتر کند، اما پایه و زاویهٔ دید نباید باعث لق‌شدن یا اشتباه خواندن شوند.
ساعت پیستون عقب و ابزار مقایسه‌ای

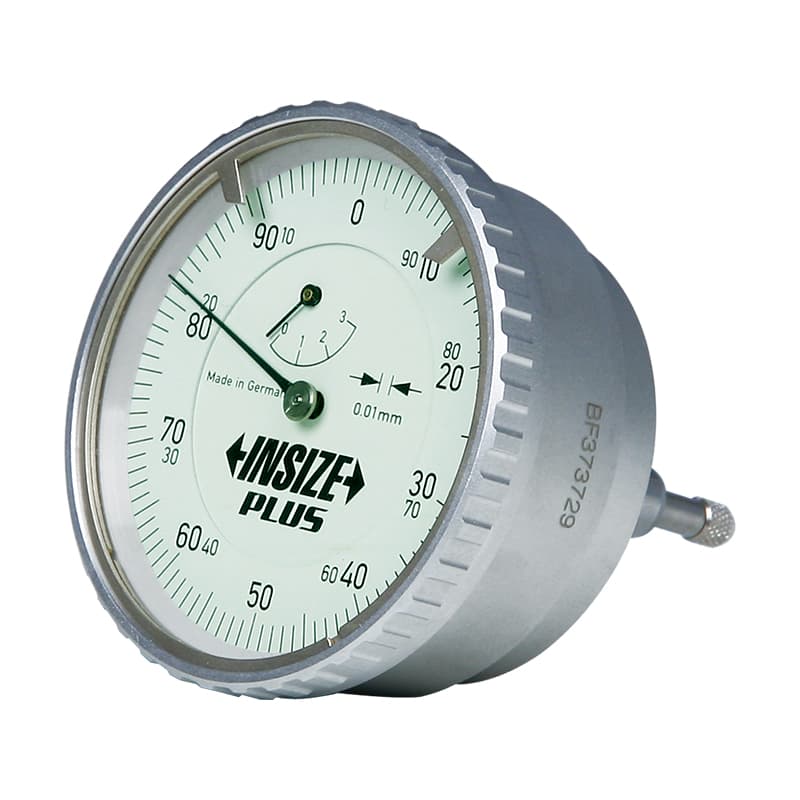

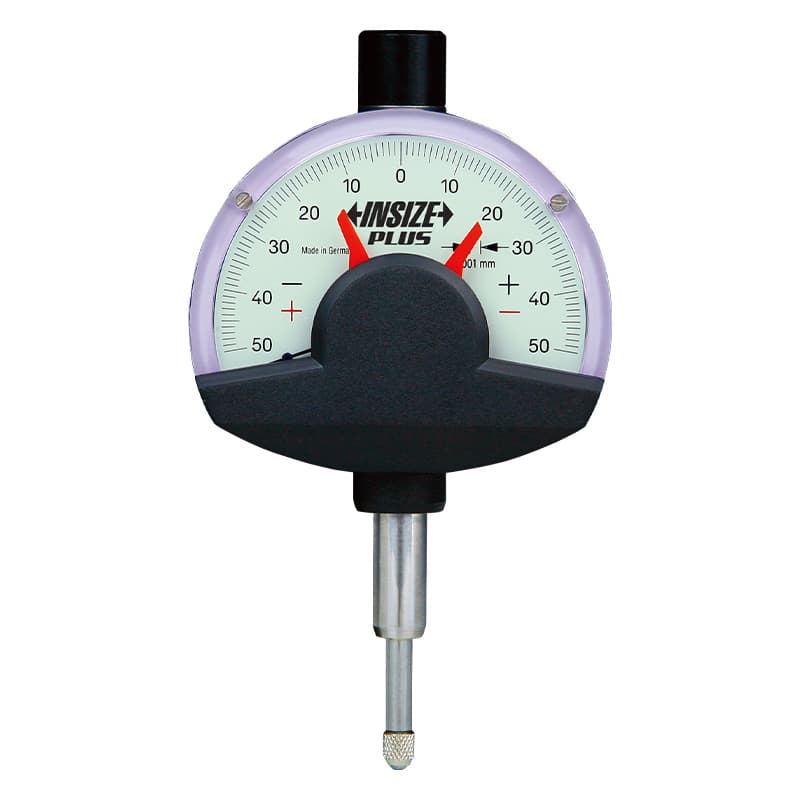

در ساعت‌های back-plunger مانند 2893، محور تماس در پشت یا در راستای متفاوتی از مدل متعارف قرار دارد. این شکل برای موقعیت‌هایی که صفحهٔ روبه‌رو یا بدنهٔ استاندارد جا نمی‌شود مناسب است؛ محل اتصال و جهت مشاهده را قبل از سفارش بررسی کنید. مدل 2881-01 به عنوان ساعت مقایسه‌ای فهرست شده است. ساعت مقایسه‌ای می‌تواند برای نمایش اختلاف نسبت به مرجع یا کاربرد مقایسه‌ای خاص طراحی شده باشد؛ روش تنظیم، نوع صفحه و بازه را از دستورالعمل همان مدل بخوانید و آن را معادل هر ساعت پیستونی ندانید.
ساعت ضدضربه، ضدآب و نشانگر یک‌دور

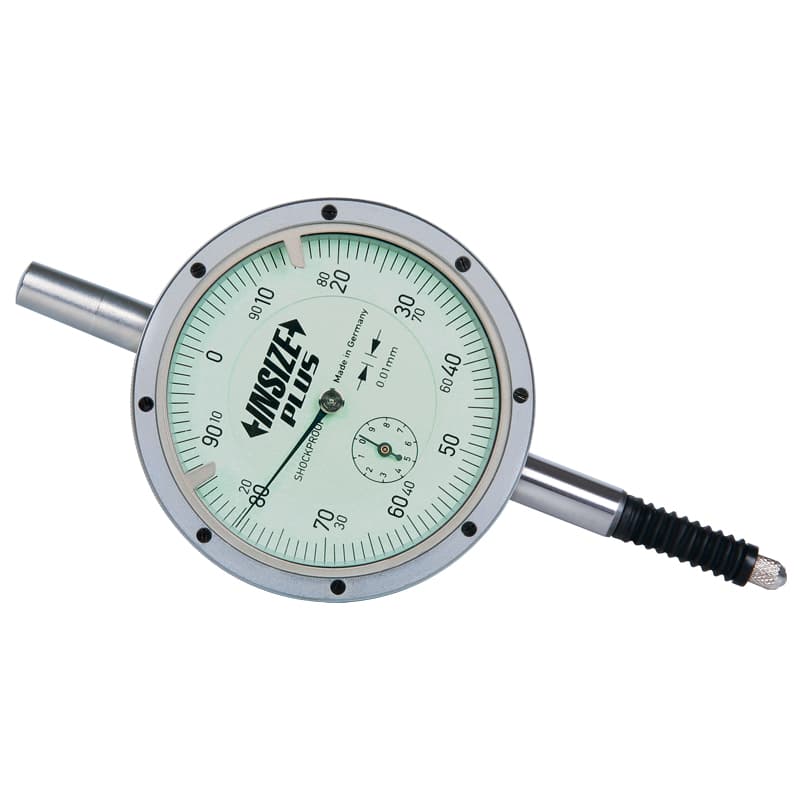

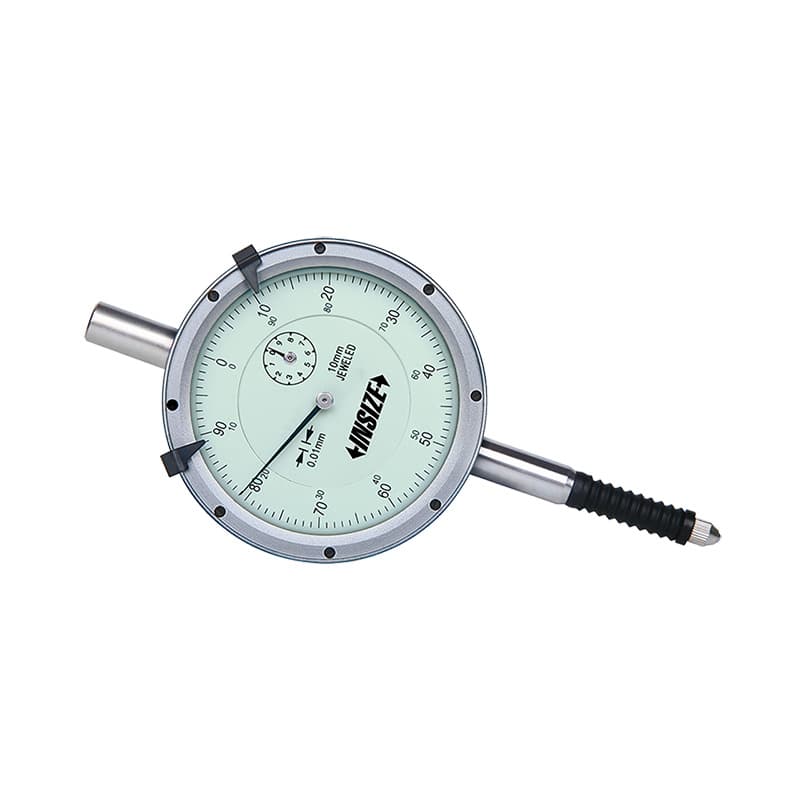

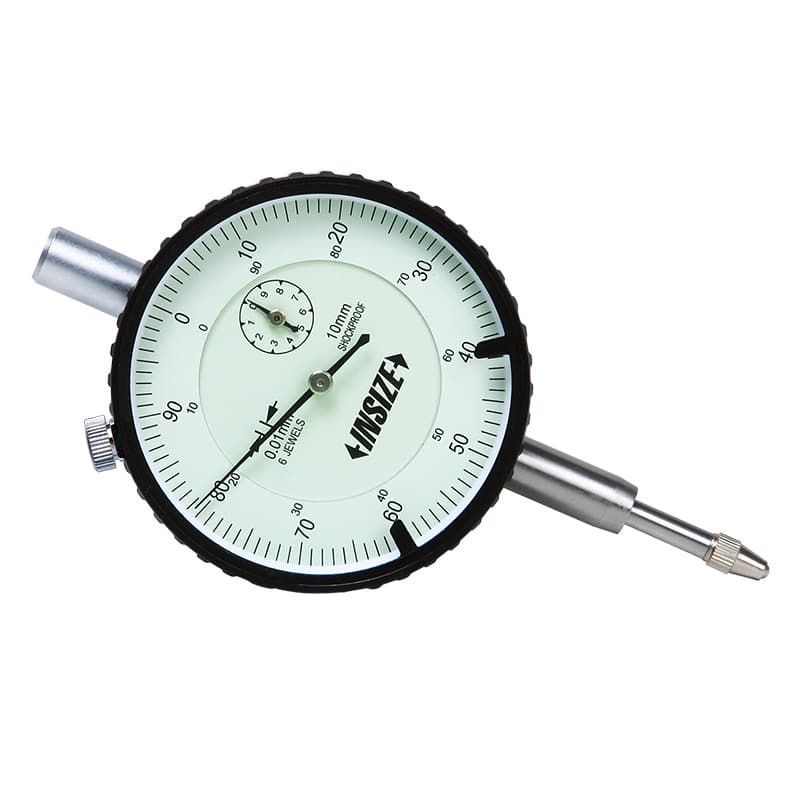

مدل‌هایی مانند 2314 و 2324 در فهرست با ویژگی‌های ضدضربه یا ضدآب آمده‌اند؛ سطح حفاظت و محدودیت تماس با مایع را فقط از درجهٔ حفاظتی همان مدل تعیین کنید. عبارت «ضدضربه» هم به معنی مصونیت از هر افتادن یا ضربه نیست. ساعت‌های یک‌دور مثل 2882، 2885 و 2316 برای خواندن دامنه‌ای به‌کار می‌روند که در یک دور صفحه به پایان می‌رسد؛ نحوهٔ طراحی صفحه می‌تواند احتمال ابهام در شمارش دور را کم کند، اما پیش از خرید بازهٔ کلی و تقسیم را بررسی کنید. مدل اینچی 2307 نیز با واحد و تقسیم اینچی عرضه می‌شود و نباید آن را با نسخهٔ میلی‌متری هم‌کد فرض کرد.
ساعت شیطونکی یا اندیکاتور اهرمی
مدل اهرمی برای سنجش جابه‌جایی از کنار، تنظیم قطعه در فیکسچر، هم‌مرکزی اولیه و کنترل سطوح در دسترس مفید است. دامنهٔ کاری ساعت شیطونکی معمولاً از ساعت پیستونی کمتر است و نوک آن باید طبق زاویه و جهت تعریف‌شده با قطعه تماس یابد. زاویهٔ نادرست تماس می‌تواند نسبت انتقال حرکت و قرائت را تغییر دهد. برای دسترسی عمیق‌تر، بعضی مدل‌ها ساقه یا پراب بلندتر و برای نصب، اتصال دم‌چلچله‌ای یا قطر ساقهٔ مشخص دارند. پیش از خرید طول و جنس پراب، جهت حرکت، بازه، تقسیم، اندازهٔ ساقه و سازگاری با پایه را تطبیق دهید.
کاربردهای رایج ساعت اندیکاتور و ساعت شیطونکی
در تراش و فرز، ساعت برای صفرکردن قطعه، ترازکردن گیره، بررسی لنگی اسپیندل، محور یا قطعه و کنترل ارتفاع به کار می‌رود. در کنترل کیفیت، می‌توان اختلاف ضخامت، تاب، تختی موضعی، جابه‌جایی و تکرارپذیری قطعات را نسبت به مرجع سنجید. هنگام اندازه‌گیری شفت، قطعه را حول محور بچرخانید و بیشینه و کمینهٔ قرائت را ثبت کنید؛ دامنهٔ تغییر نشان‌دهندهٔ تغییر شعاعی روی روش تماس تعریف‌شده است، نه لزوماً یک تلرانس هندسی مستقل. برای کنترل تختی، ساعت را در مسیر مشخص روی تکیه‌گاه ثابت حرکت دهید و نقاط خواندن را یکسان نگه دارید.
برای اندازه‌گیری قطر مطلق یک سوراخ یا شفت با دقت بالا، ساعت به تنهایی کافی نیست؛ بورگیج، میکرومتر، گیج حدی یا ابزار اختصاصی ممکن است مناسب‌تر باشد. ساعت اندیکاتور عمدتاً مقایسه‌ای است و نتیجهٔ آن به تنظیم مرجع وابسته است. برای قطعه‌های بزرگ یا جابه‌جایی بلند، کورس ساعت و پایه اهمیت دارد؛ برای فضاهای محدود و تماس از پهلو، شیطونکی می‌تواند مناسب‌تر باشد.
چطور ساعت اندیکاتور مناسب انتخاب کنیم؟
- نوع حرکت را مشخص کنید: پراب پیستونی برای حرکت خطی مستقیم یا پراب اهرمی برای تماس از کنار و شیار؟
- کورس واقعی را تعیین کنید: اختلاف مورد انتظار را با حاشیهٔ امن در نظر بگیرید تا پراب در انتهای کورس قرار نگیرد.
- تقسیم و دقت را جداگانه بخوانید: وضوح صفحه، دقت مجاز، خطای برگشت و تکرارپذیری همان کد را با تلرانس قطعه بسنجید.
- صفحه و واحد را انتخاب کنید: میلی‌متر یا اینچ، صفحهٔ یک‌دور یا چنددور، صفحهٔ بزرگ یا ساعت جمع‌وجور را با نیاز اپراتور هماهنگ کنید.
- پایه و نوع نصب را بررسی کنید: قطر ساقه، پشت صاف یا زبانه‌دار، اتصال پراب اهرمی، طول بازو و زاویهٔ دید باید به پایه بخورد.
- شرایط محیط را در نظر بگیرید: لرزش، گردوغبار، مایع خنک‌کار، ضربه و دما بر انتخاب حفاظت و روش نگهداری اثر دارند.
- کد کامل و متعلقات را تأیید کنید: پشت ساعت، پراب تماس، بوش تبدیل، رابط نصب یا نوک‌های قابل‌تعویض ممکن است بین نسخه‌ها متفاوت باشد.
نصب و روش صحیح اندازه‌گیری
ساعت را روی پایه‌ای صلب نصب کنید و ساقه را فقط به اندازهٔ لازم محکم کنید؛ فشار بیش از حد روی ساقه می‌تواند حرکت آزاد پیستون را مختل کند. بدنه را برای تنظیم صفحه تنها پس از آزادکردن قفل مربوط بچرخانید. سطح تماس را تمیز کنید و نوک مناسب شکل قطعه را انتخاب کنید. در ساعت پیستونی، محور پراب را تا حد امکان عمود بر سطح قرار دهید؛ تماس زاویه‌دار می‌تواند خطای کسینوسی ایجاد کند. در ساعت شیطونکی، جهت حرکت و زاویهٔ اهرم را مطابق دستور سازنده تنظیم کنید. کمی پیش‌بار برای حفظ تماس لازم است، اما از فشار زیاد یا حرکت سریع پراب جلوگیری کنید.
برای مقایسه، ابتدا ساعت را روی مرجع یا اندازهٔ اسمی تنظیم کنید و عقربه را در موقعیت خوانای صفحه قرار دهید. قطعه را بدون ضربه جابه‌جا کنید و بیشینه، کمینه یا اختلاف موردنیاز را ثبت کنید. اگر عقربه به نقطهٔ صفر بازنمی‌گردد، قرائت ناپایدار است یا گیر مکانیکی احساس می‌شود، از نتیجه استفاده نکنید؛ آلودگی، فشار جانبی، ضربه، لق‌بودن پایه یا آسیب مکانیزم را بررسی کنید. برای اندازه‌گیری تکراری، محل نصب، پیش‌بار، جهت حرکت و نقطهٔ تماس را ثابت نگه دارید.
کالیبراسیون و نگهداری
پیش از استفاده، بدنه، صفحه، نوک و حرکت روان پراب را بررسی کنید. کالیبراسیون دوره‌ای را مطابق سیستم کیفیت کارگاه و دفعات استفاده برنامه‌ریزی کنید و نتیجه را با گیج بلوک یا مرجع معتبر کنترل کنید. سقوط یا ضربه می‌تواند دقت را تغییر دهد حتی اگر صفحه سالم به نظر برسد. پس از کار، نوک تماس را تمیز کنید؛ طبق دستورالعمل مدل در صورت نیاز فقط نوک را محافظت کنید و روغن را به میلهٔ اندازه‌گیری نزنید، چون می‌تواند حرکت را کند یا ناپایدار کند. ساعت را با پراب آزاد و در جعبهٔ خود نگهداری کنید و در مدل‌های مقاوم به آب نیز محدودیت حفاظت را رعایت کنید.
اشتباه‌های رایج هنگام خرید و استفاده
- یکی‌گرفتن تقسیم ۰٫۰۱ میلی‌متر با دقت ±۰٫۰۱ میلی‌متر.
- خرید ساعت کورس‌بلند برای تلرانس ریز، بدون مقایسهٔ دقت و خطای مجاز.
- قرار دادن ساعت پیستونی با زاویه و نیروی جانبی نسبت به سطح.
- اشتباه گرفتن ساعت شیطونکی با ساعت اندیکاتور پیستونی یا انتخاب نوک اهرمی نامناسب.
- نادیده‌گرفتن قطر ساقه و نوع پشت ساعت هنگام انتخاب پایهٔ مگنتی.
- فرض اینکه مدل ضدضربه یا ضدآب در برابر ضربه، روغن و شست‌وشوی نامحدود مقاوم است.
- ثبت اختلاف قرائت بدون ذکر نقطهٔ مرجع، جهت اندازه‌گیری و محل تماس.
دسترسی به ساعت دیجیتال و پایهٔ مناسب
اگر ثبت عدد، خروجی داده یا خواندن بدون عقربه لازم دارید، [ساعت اندیکاتور دیجیتال](/cat/precision-measuring-tools/indicators/indicators-digital-indicators) را هم مقایسه کنید. برای نگهداری پایدار، [پایه ساعت اندیکاتور](/cat/precision-measuring-tools/indicators/indicators-stands) را بر اساس سطح نصب و طول بازو انتخاب کنید. ساعت عقربه‌ای، ساعت دیجیتال و پایه معمولاً کالاهای مستقل‌اند؛ همراه‌بودن ساعت با پایه را در توضیحات همان کد بررسی کنید.
پرسش‌های پرتکرار دربارهٔ ساعت عقربه‌ای
تفاوت ساعت اندیکاتور با ساعت شیطونکی چیست؟
ساعت اندیکاتور متعارف حرکت پیستونی در امتداد محور پراب را می‌خواند. ساعت شیطونکی پراب اهرمی دارد و برای تماس جانبی یا فضاهای محدود مناسب است. دامنه، زاویهٔ تماس و نصب آنها متفاوت است.
آیا ساعت ۰٫۰۰۱ میلی‌متر همیشه از ساعت ۰٫۰۱ دقیق‌تر است؟
نه لزوماً. عدد کوچک‌تر تقسیم صفحه را نشان می‌دهد؛ دقت مجاز و خطای برگشت باید جداگانه بررسی شود. همچنین پایه، روش تماس و کالیبراسیون بر نتیجه اثر دارند.
برای اندازه‌گیری لنگی شفت کدام مدل لازم است؟
دامنهٔ حرکت مورد انتظار، قطر و محل دسترسی، نوع پایه و دقت موردنیاز را مشخص کنید. برای تماس شعاعی مستقیم ممکن است ساعت پیستونی مناسب باشد؛ اگر دسترسی از کنار است یا شانه مانع می‌شود، شیطونکی را بررسی کنید.
ساعت با کورس ۵۰ میلی‌متر دقت بیشتری دارد؟
کورس فقط دامنهٔ حرکت را نشان می‌دهد. ساعت کورس‌بلند برای جابه‌جایی بزرگ‌تر مناسب است و دقت مدل باید از جدول همان کد خوانده شود؛ کورس بیشتر مزیت دقت محسوب نمی‌شود.
برای خرید ساعت چه اطلاعاتی ارسال کنم؟
کاربرد، دامنهٔ جابه‌جایی، کمترین تغییر موردنیاز، تلرانس قطعه، شکل سطح تماس، زاویهٔ دسترسی، نوع پایه، واحد و مدل ساعت فعلی را بفرستید. عکس محل نصب یا نقشهٔ قطعه پیشنهاد را دقیق‌تر می‌کند.
خرید ساعت اندیکاتور عقربه‌ای اینسایز از ابر ابزار
در این دسته ساعت‌های استاندارد، دقیق، کورس‌بلند، جمع‌وجور، یک‌دور، مقاوم و اهرمی را بر اساس فرم تماس و نیاز کاری مقایسه کنید. صفحهٔ محصول را برای کد کامل، کورس، تقسیم، دقت، نوع ساقه، اقلام همراه و سازگاری با پایه بخوانید. برای انتخاب تخصصی‌تر، مشخص کنید اندازه‌گیری شما مقایسه‌ای است یا دنبال‌کردن جابه‌جایی؛ در این صورت تفاوت ساعت پیستونی، شیطونکی و مدل مقایسه‌ای روشن‌تر می‌شود. موجودی و قیمت روز را با شمارهٔ دقیق مدل استعلام کنید تا نسخهٔ اینچی، کورس‌بلند یا صفحهٔ متفاوت اشتباه سفارش داده نشود.
