ساعت شیطونکی یا ساعت اندیکاتور اهرمی، ابزار مقایسه‌ای کوچکی است که جابه‌جایی بسیار کم نوک تماس را به حرکت عقربه روی صفحه مدرج تبدیل می‌کند. این ابزار برای کنترل لنگی، هم‌راستایی، تختی نسبی، اختلاف ارتفاع، موقعیت لبه و تغییر شکل قطعه در ماشین‌کاری و بازرسی استفاده می‌شود. در بازار ایران نام‌های «ساعت شیطونکی»، «ساعت شیطانکی»، «ساعت اندیکاتور اهرمی»، «ساعت ناخنی» و گاهی «پامورچه‌ای» برای این خانواده به کار می‌روند؛ هنگام جست‌وجو یا استعلام، کد کامل مدل را نیز بنویسید تا با ساعت اندیکاتور پیستونی یا ساعت اندازه‌گیری معمولی اشتباه نشود. مدل‌های این صفحه از خانواده‌های دقیق 2880 و 2897 تا نسخه‌های استاندارد 2380، 2381، قلم‌بلند، عمودی، جانبی و برد بزرگ را دربر می‌گیرند.

ویژگی تعیین‌کننده ساعت شیطونکی، تماس اهرمی آن است. به‌جای آنکه یک میله مستقیم در راستای محور بالا و پایین حرکت کند، نوک اهرمی با سطح قطعه تماس می‌گیرد و حرکت زاویه‌ای آن از طریق مکانیزم داخلی به عقربه منتقل می‌شود. این شکل تماس در جاهایی که ساعت پیستونی دسترسی مستقیم ندارد یا جهت اندازه‌گیری باید عوض شود، مفید است. با این حال، زاویه تماس و راستای حرکت نوک بر خوانش اثر می‌گذارند؛ بنابراین ساعت شیطونکی ابزار «اندازه‌گیری مستقیم هر بعد» نیست و معمولاً همراه پایه و مرجع برای مقایسه استفاده می‌شود.

مدل‌های ساعت شیطونکی اینسایز و تفاوت آن‌ها

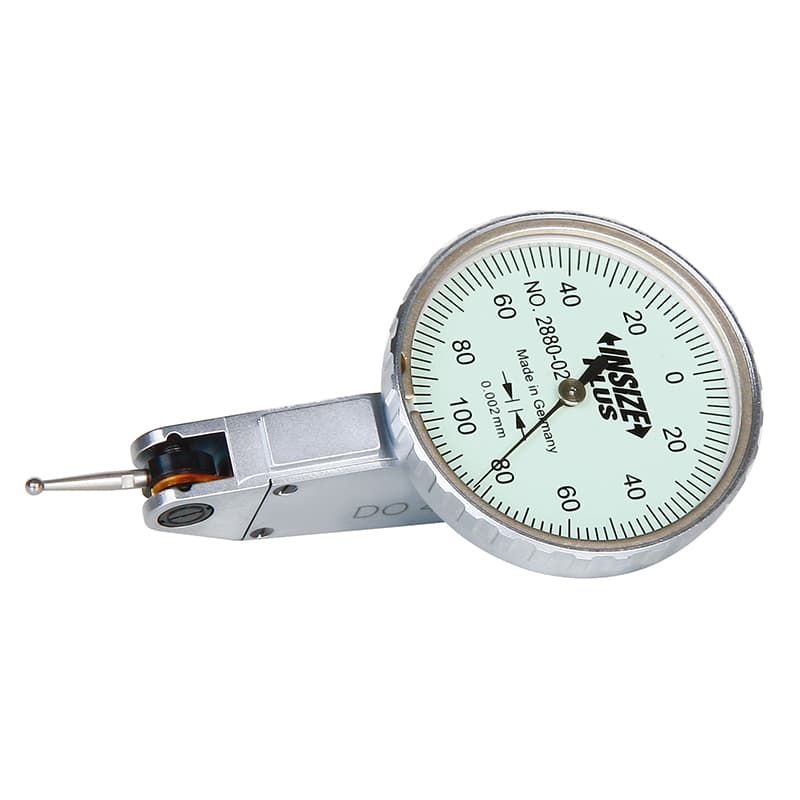

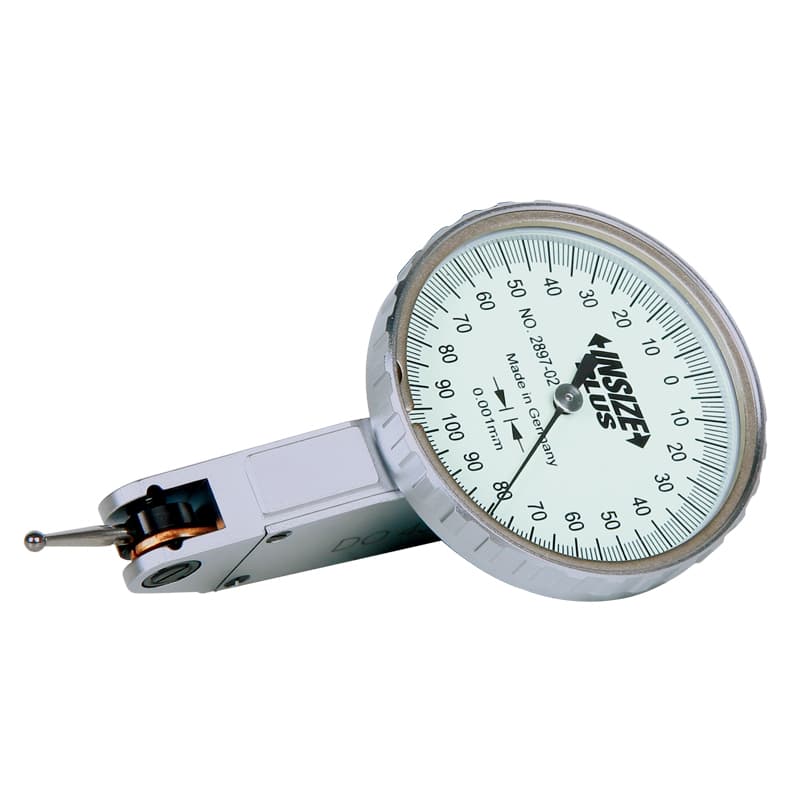

مدل‌های دقیق 2897-02 و خانواده 2880 برای سنجش‌های حساس با کورس کوچک طراحی شده‌اند. در مشخصات ثبت‌شده محصولات، 2897-02 کورس 0.2 میلی‌متر، دقت 4 میکرومتر و درجه‌بندی 0.001 میلی‌متر دارد؛ خانواده 2880 نیز کورس 0.2 میلی‌متر و دقت 4 میکرومتر دارد و در نسخه‌های فهرست‌شده با درجه‌بندی 0.002 میلی‌متر ارائه می‌شود. مدل‌های دقیق می‌توانند برای بررسی تغییرات کوچک روی سطح یا تنظیم ماشین‌ابزار جذاب باشند، اما انتخاب آنها تنها وقتی معنا دارد که پایه، روش تنظیم، سطح مرجع و مهارت اپراتور اجازه استفاده از این دقت را بدهد. رقم ریزتر صفحه به معنی دقت تضمین‌شده همان اندازه نیست.

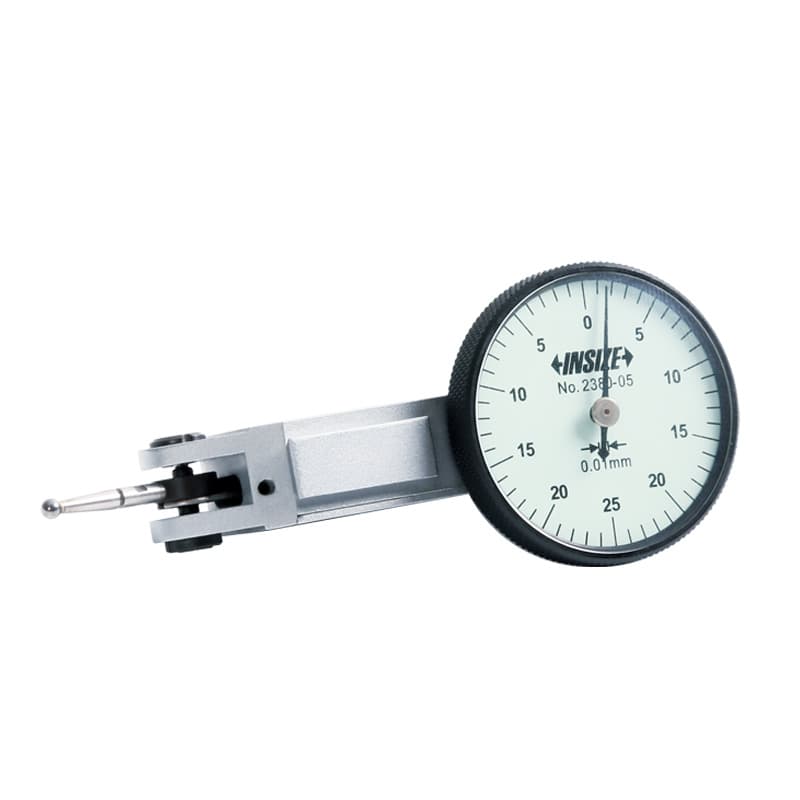

خانواده‌های 2380 و 2381 گونه‌های رایج ساعت اندیکاتور اهرمی هستند و بسته به پسوند، کورس و درجه‌بندی متفاوت دارند. نسخه‌های با کورس 0.5 یا 0.8 میلی‌متر عموماً درجه‌بندی 0.01 میلی‌متر دارند؛ نسخه‌های کوتاه‌کورس 0.2 میلی‌متری با درجه‌بندی 0.002 میلی‌متر عرضه می‌شوند و برای برخی کدها درجه‌بندی 0.001 میلی‌متر نیز وجود دارد. در داده‌های محصولات این دسته، دقت نسخه‌های استاندارد با بازه‌های مختلف یکسان نیست؛ برای نمونه مشخصات 2380/2381-05 و -08 دقت 13 میکرومتر و نسخه‌های -02 دقت 6 میکرومتر را نشان می‌دهند. پس هنگام خرید، صرف دیدن عدد «2381» کافی نیست؛ پسوند کامل، کورس، درجه‌بندی و دقت را از جدول همان نسخه کنترل کنید.

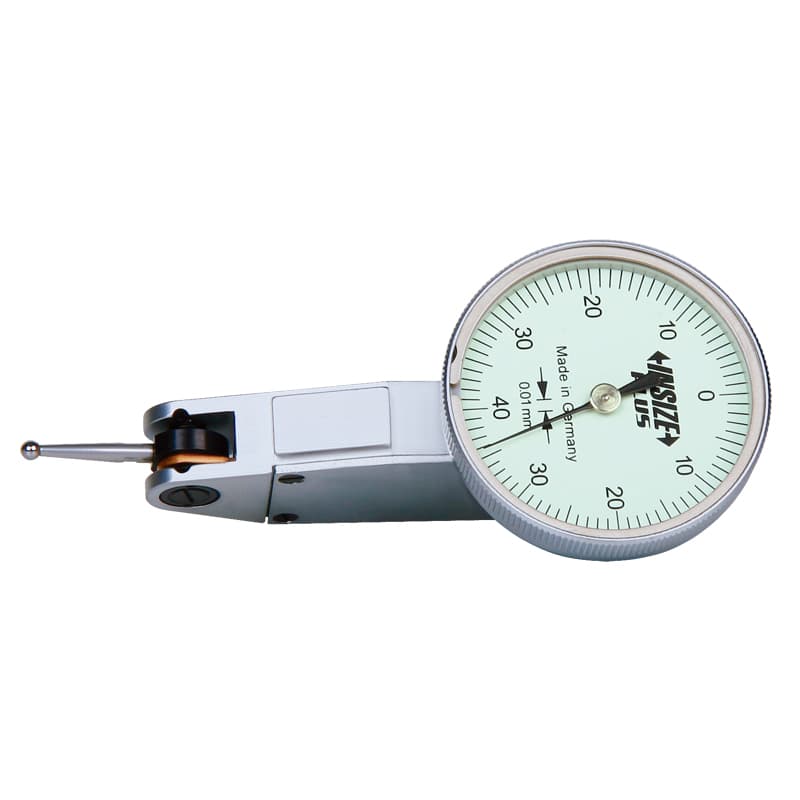

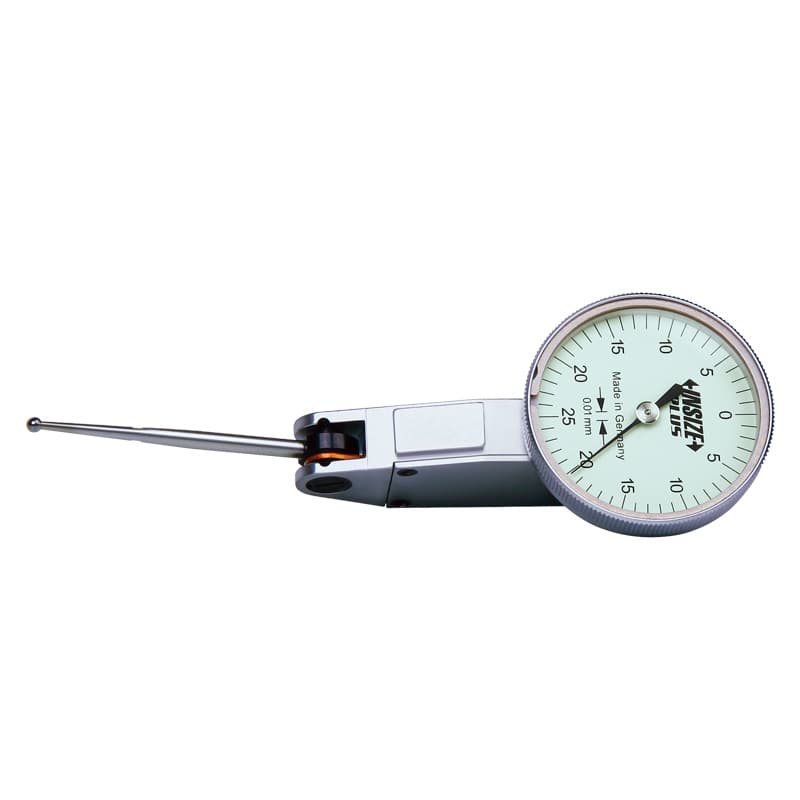

مدل 2895-08 ساعت شیطونکی استاندارد با کورس 0.8 میلی‌متر و درجه‌بندی 0.01 میلی‌متر است. خانواده 2896 قلم بلند دارد و وقتی نقطه اندازه‌گیری عقب‌تر یا پایین‌تر از سطح قابل دسترس قرار گرفته، طول اهرم بیشتر می‌تواند دسترسی را بهتر کند. قلم بلند را برای افزایش کورس یا دقت بیشتر انتخاب نکنید؛ نقش آن عمدتاً دسترسی و هندسه تماس است و باید محدودیت‌های سازنده درباره فشار، زاویه و استحکام نوک رعایت شود. برای نقطه‌ای که با اهرم کوتاه در دسترس است، طول اضافه ممکن است کنترل نوک را دشوارتر کند.

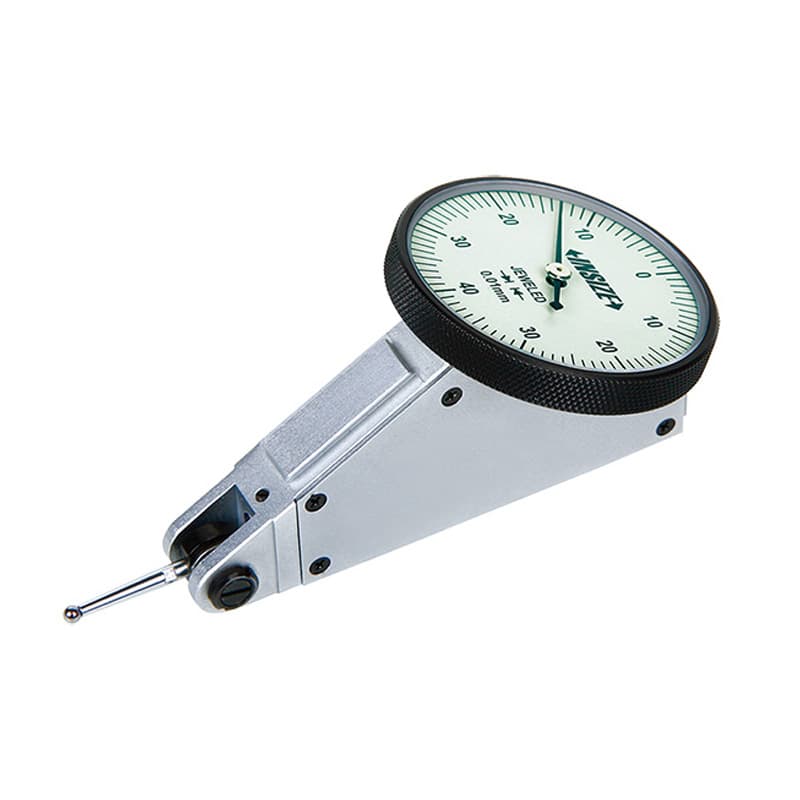

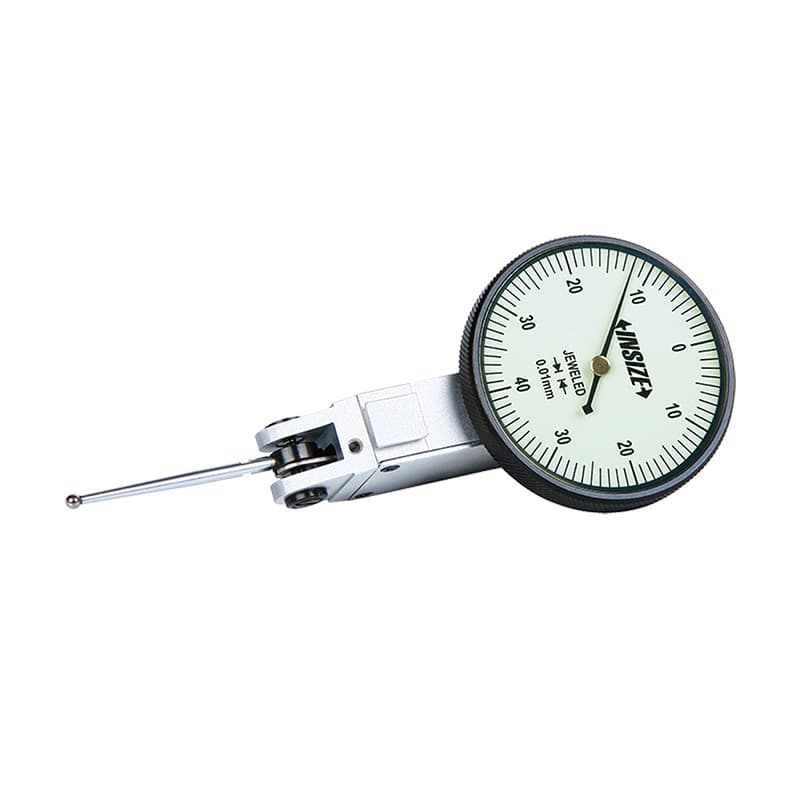

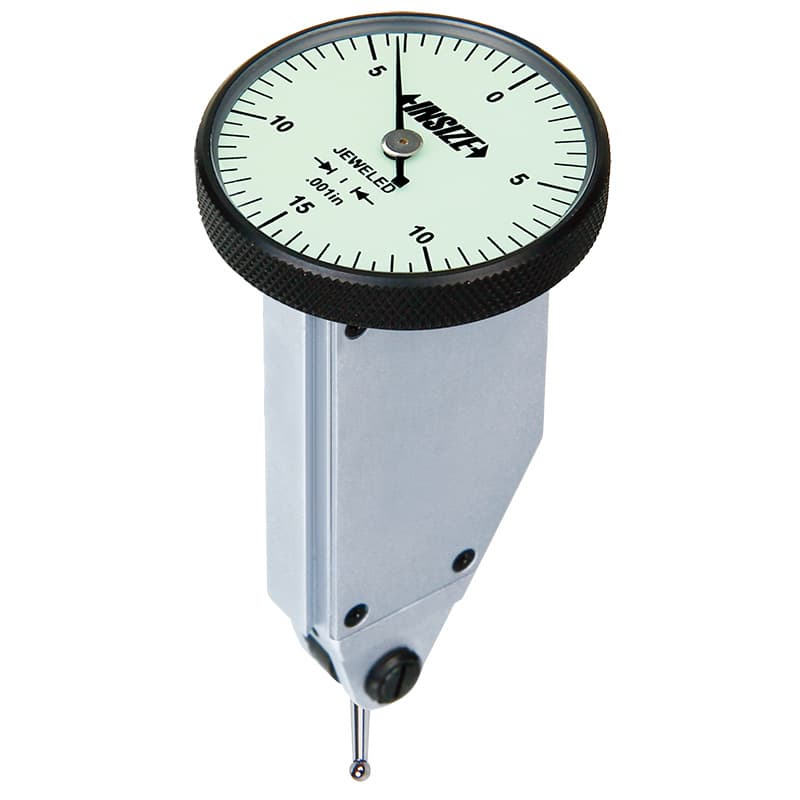

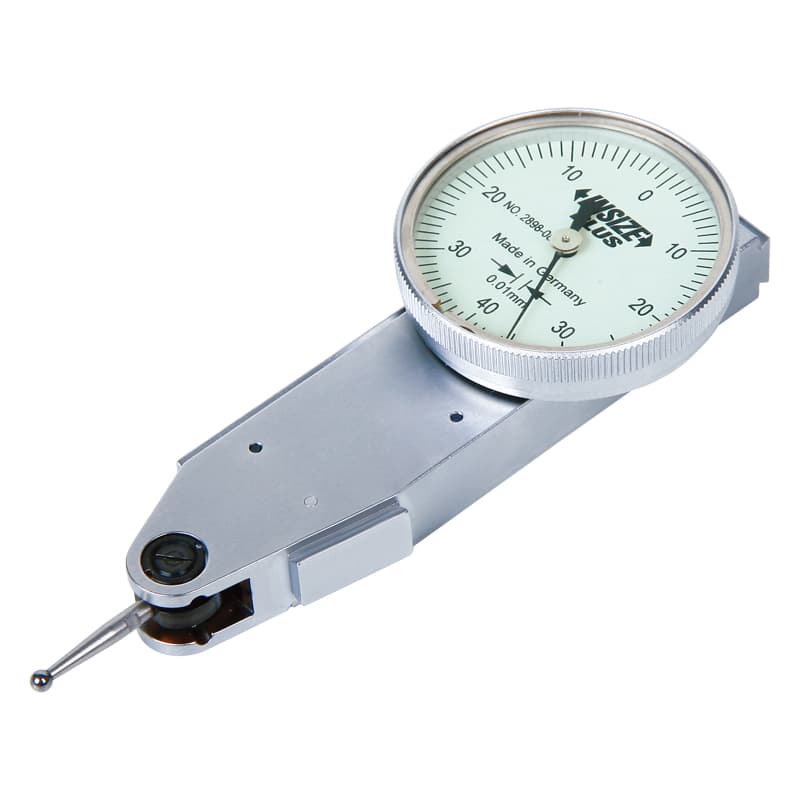

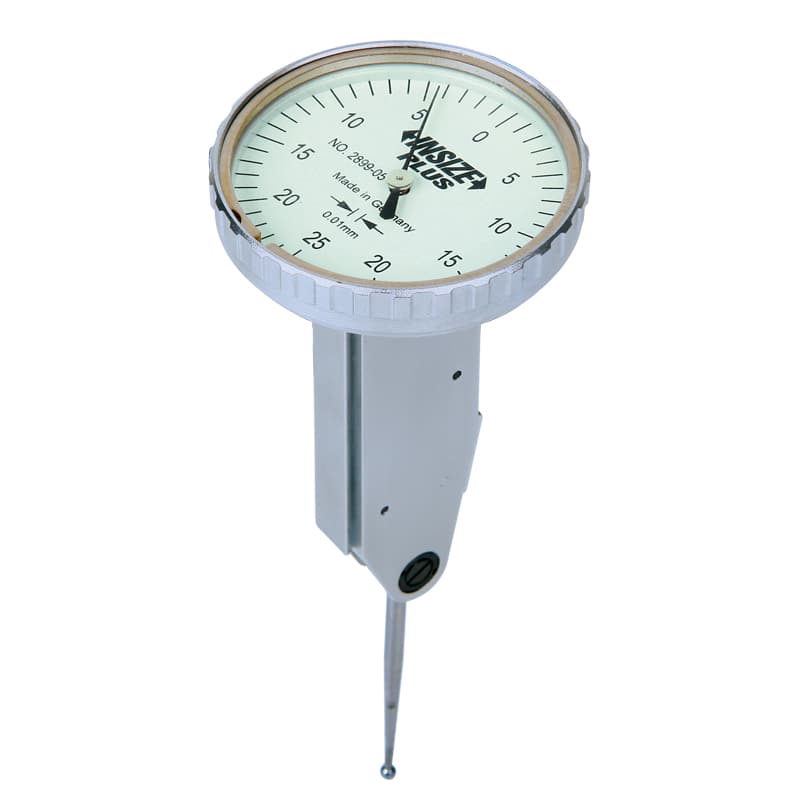

مدل 2383-08A نیز از خانواده قلم‌بلند است؛ مدل 2899-05 قلم بلند با آرایش عمودی دارد. خانواده 2398 ساعت شیطونکی نوع عمودی، 2898 نوع جانبی و 2399 نوع صفحه مایل است. تفاوت این مدل‌ها در نحوه قرارگیری بدنه و خواندن صفحه نسبت به محل اندازه‌گیری است، نه صرفاً ظاهر. در ماشین یا فیکسچر محدود، مدل عمودی یا جانبی می‌تواند دید صفحه و جهت تماس را آسان‌تر کند. نسخه صفحه مایل برای مواقعی که دید مستقیم به صفحه مسدود است کاربرد دارد. پیش از خرید، عکس و نقشه ابعادی کاتالوگ را با مسیر دسترسی پایه و قطعه تطبیق دهید؛ نام ظاهری به‌تنهایی ابعاد نصب یا زاویه دقیق را مشخص نمی‌کند.

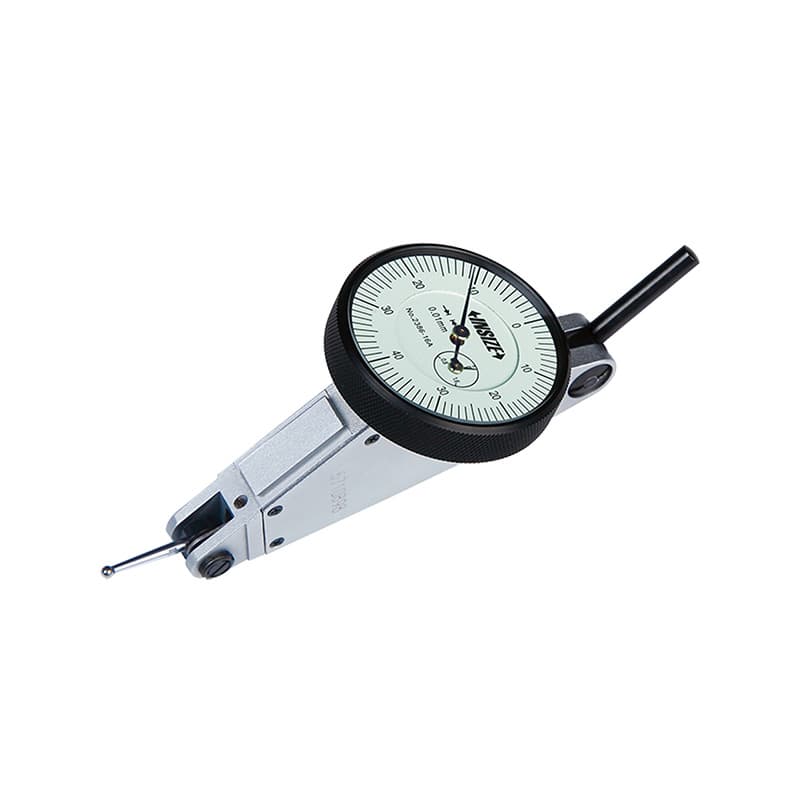

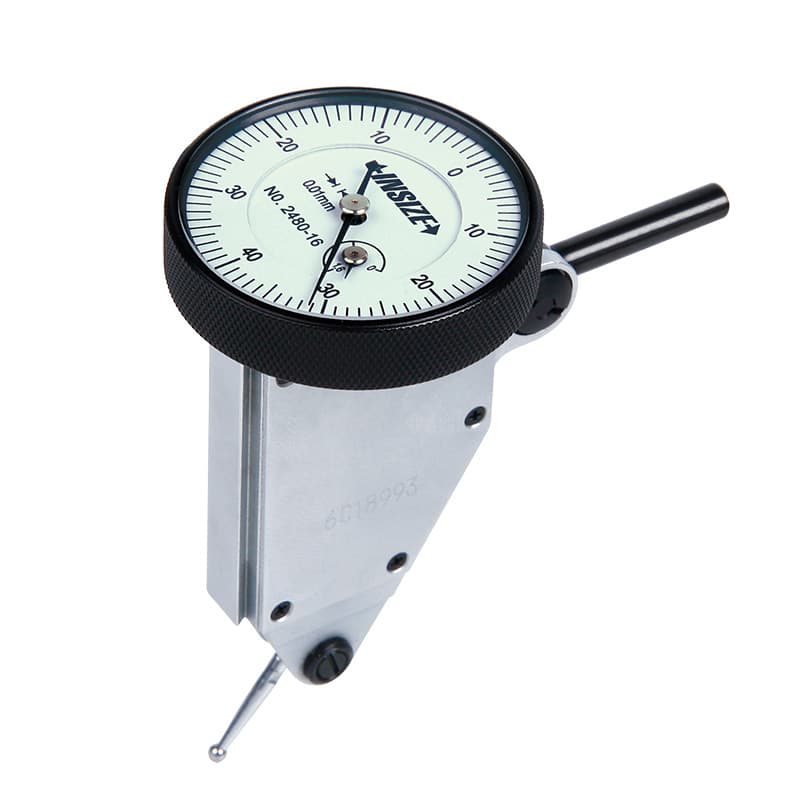

برای کورس بیشتر، مدل 2386-16A و نوع عمودی 2480-16 در این دسته قرار دارند. هر دو بازه 1.6 میلی‌متر و درجه‌بندی 0.01 میلی‌متر دارند؛ مشخصات اعلامی برای 2386-16A دقت 25 میکرومتر و برای 2480-16 دقت 18 میکرومتر است. این مدل‌ها با صفحه 0-40-0 عرضه می‌شوند تا عقربه بتواند تغییرات را در دو سوی نقطه صفر نشان دهد. کورس بیشتر در یک ابزار اهرمی، استفاده در شرایطی که جابه‌جایی سطح از مدل‌های کوتاه‌کورس بیشتر است را ممکن می‌کند، ولی همچنان باید مقدار حرکت و نیروی تماس را در محدوده سازنده نگه داشت. اگر حرکت قطعه یا اختلاف ارتفاع از کورس مجاز فراتر برود، ابزار دیگری انتخاب کنید.

ساعت شیطونکی چه کاربردهایی دارد؟

یکی از کاربردهای شناخته‌شده، هم‌مرکزکردن قطعه در سه‌نظام یا فیکسچر است. نوک اهرم را به سطح استوانه‌ای یا لبه مرجع نزدیک می‌کنند و قطعه را به‌آرامی می‌چرخانند؛ تغییر عقربه مقدار نسبی لنگی را نشان می‌دهد. اپراتور با تنظیم قطعه، مرکز را به وضعیت مطلوب نزدیک می‌کند. در این کار، پایه باید صلب باشد، پیش‌بار تماس درست تنظیم شود و نوک هنگام چرخش روی سطح نلغزد یا از لبه خارج نشود. ساعت شیطونکی مقدار لنگی را در مسیر تماس گزارش می‌کند، اما به تنهایی علت تاب، ناهم‌محوری یا خطای نصب را تشخیص نمی‌دهد.

در فرز، تراش، سنگ‌زنی و مونتاژ می‌توان از ساعت شیطونکی برای پیدا کردن لبه قطعه، کنترل اختلاف سطح یا تراز نسبی، تنظیم قطعه نسبت به محور ماشین و مقایسه یک سطح با مرجع استفاده کرد. برای سطح تخت، با حرکت آرام ابزار یا قطعه، نقاط مختلف با نقطه مبنا مقایسه می‌شوند. برای شیار، سوراخ یا نقطه‌ای که دسترسی عمودی دشوار دارد، اهرم و نوک قابل تنظیم می‌تواند نسبت به ساعت پیستونی دسترسی بهتری فراهم کند. با این حال، انتخاب نوک، زاویه و نحوه حرکت باید با شکل قطعه منطبق باشد؛ تماس نامناسب می‌تواند نشانگر را به جای ویژگی موردنظر، لغزش یا تغییر جهت مکانیکی را نشان دهد.

در بازرسی قطعات تولیدی، ساعت شیطونکی می‌تواند اختلاف میان چند قطعه یا تغییر یک سطح در طول زمان را آشکار کند. اگر یک گیج مرجع یا قطعه نمونه در دسترس است، ابتدا عقربه را در موقعیت مرجع تنظیم کنید و سپس قطعه‌های دیگر را با همان روش بررسی کنید. ثبت مقدار کمینه، بیشینه و جهت حرکت، تصویر دقیق‌تری از انحراف می‌دهد. برای تصمیم قبول یا رد باید تلرانس نقشه، روش اندازه‌گیری و عدم‌قطعیت را در نظر بگیرید؛ مشاهده یک عدد بدون مشخص‌کردن محل تماس و جهت اندازه‌گیری، گزارش کاملی از ویژگی قطعه نیست.

راهنمای انتخاب ساعت شیطونکی مناسب

۱. کورس و درجه‌بندی را جداگانه بررسی کنید

کورس محدوده حرکتی قابل اندازه‌گیری نوک است و درجه‌بندی گام نمایش روی صفحه را نشان می‌دهد. مدل 0.2 میلی‌متری با درجه‌بندی 0.001 یا 0.002 میلی‌متر با مدل 0.8 میلی‌متری و درجه‌بندی 0.01 میلی‌متر کاربرد یکسان ندارد. کورس زیادتر برای حرکت بزرگ‌تر فضای کاری می‌دهد، اما معمولاً با درجه‌بندی و دقت دیگری همراه است. ویژگی مورد انتظار و مقدار اختلاف احتمالی را از نقشه یا فرایند استخراج کنید و ابزار را طوری برگزینید که در بخش میانی کورس به‌خوبی کار کند؛ نگه‌داشتن عقربه نزدیک انتهای بازه انتخاب مطلوبی نیست.

۲. دقت و تکرارپذیری را در کنار تلرانس بسنجید

درجه‌بندی 0.001 میلی‌متر به معنای دقت یک میکرومتر نیست. دقت مشخصه اعلامی سازنده در شرایط معین است و تکرارپذیری نشان می‌دهد قرائت‌های متوالی تحت روش یکسان چقدر به هم نزدیک‌اند. برای کنترل لنگی کم، فقط صفحه ریز کافی نیست؛ کیفیت پایه، سفتی نصب، سطح قطعه، نیروی تماس و روش چرخاندن قطعه می‌توانند غالب باشند. اگر تلرانس قطعه چند برابر خطای مجاز ابزار است، ابزار احتمالاً برای تصمیم بازرسی مناسب‌تر است؛ اگر این دو هم‌اندازه‌اند، باید روش دقیق‌تری یا تحلیل عدم‌قطعیت داشته باشید.

۳. جهت و شکل نصب را با محل اندازه‌گیری تطبیق دهید

پیش از خرید تعیین کنید ساعت از روبه‌رو دیده می‌شود یا از پهلو، نقطه تماس از بالا قابل دسترس است یا پشت مانع قرار دارد، و پایه از کدام سمت روی دستگاه نصب می‌شود. گونه‌های عمودی 2398 یا 2899، نوع جانبی 2898 و صفحه مایل 2399 برای برخی چینش‌ها دید یا دسترسی بهتری فراهم می‌کنند. مدل عادی ممکن است همان کورس و درجه‌بندی را داشته باشد، اما بدنه‌اش در فیکسچر شما جا نشود. نقشه ابعادی، زاویه حرکت اهرم و فاصله صفحه تا نوک را از کاتالوگ بررسی کنید.

۴. طول قلم و هندسه نوک را متناسب انتخاب کنید

قلم بلند برای رسیدن به سطح دورتر یا عبور از یک مانع مفید است، ولی بیش از اندازه بلندکردن بازوی تماس ممکن است حساسیت به لرزش و کنترل نیرو را افزایش دهد. نوک تماس، شعاع و جنس آن باید با سطح قطعه و نیاز کاری مناسب باشد. نوک کاربیدی یا یاقوتی ممکن است در برخی کاربردهای سایش یا تماس ویژه مزیت داشته باشد، اما سازگاری دقیق آن با مدل و ماده قطعه باید از کاتالوگ تأیید شود. سری 6284 اینسایز نوک‌های جایگزین مختلفی دارد و همه کدها برای همه ساعت‌ها قابل استفاده نیستند؛ کد سازگار با مدل را پیش از سفارش بررسی کنید.

۵. گیره و قطر ساق را با پایه کنترل کنید

ساعت‌های شیطونکی معمولاً از شیار دم‌چلچله‌ای یا گیره مناسب به پایه متصل می‌شوند. بعضی مدل‌ها گیره با قطر 8 میلی‌متر دارند و برخی به همراه گیره‌های 4 و 8 میلی‌متری عرضه می‌شوند. قطر میله، شکل شیار، دامنه حرکت بازو و نوع پایه را با هم کنترل کنید. پایه مغناطیسی تنها زمانی ثابت می‌ماند که سطح نصب مناسب و تمیز باشد؛ روی سطح نازک، رنگ‌شده یا ناهموار نیروی نگهدارنده ممکن است کافی نباشد. لرزش پایه اغلب از خود ساعت خطای بزرگ‌تری ایجاد می‌کند.

اصول نصب و اندازه‌گیری صحیح

1. سطح قطعه، میز و نوک تماس را تمیز کنید. روغن، پلیسه، گردوغبار یا براده کوچک می‌تواند تماس را ناپایدار کند.
2. پایه را روی نقطه‌ای صلب و نزدیک به محل سنجش محکم کنید. هرچه بازوی پایه بلندتر باشد، امکان خم‌شدن و لرزش بیشتر می‌شود؛ طول را فقط به اندازه نیاز باز کنید.
3. نوک را طوری قرار دهید که تماس ایمن و پیش‌بار اولیه در محدوده مجاز ایجاد شود. نوک نباید به زور به سطح فشار داده شود یا در طول حرکت از سطح جدا شود.
4. جهت اهرم را با جهت حرکت سطح تا حد امکان هماهنگ کنید. در تماس مایل، خطای کسینوسی و اثر هندسه حرکت می‌تواند خوانش را تغییر دهد؛ راهنمای سازنده و روش استاندارد کارگاه را رعایت کنید.
5. در اندازه‌گیری مقایسه‌ای، مقدار مرجع را تنظیم کنید و صفحه را در موقعیتی قرار دهید که حرکت دو سوی صفر قابل مشاهده باشد، اگر آزمون رفت‌وبرگشتی لازم است.
6. حرکت را آهسته و یکنواخت انجام دهید. هنگام چرخاندن اسپیندل یا قطعه، صبر کنید عقربه پایدار شود و از ضربه یا تغییر ناگهانی جهت بپرهیزید.
7. برای بررسی تکرارپذیری، اندازه را چند بار با همان مسیر و فشار تکرار کنید. اگر عددها متغیرند، ابتدا پایه، موقعیت نوک، سطح و نحوه چرخش را کنترل کنید.
8. پس از پایان کار، نوک را از سطح جدا کنید، پایه را با احتیاط باز کنید و ساعت را در جعبه نگه دارید تا اهرم ظریف آن ضربه نخورد.

خطاهای رایج و نگهداری ساعت اندیکاتور اهرمی

یکی از خطاهای متداول، تفسیر ساعت شیطونکی مانند کولیس و اعلام یک بعد مطلق بدون مرجع است. این ابزار غالباً اختلاف حرکت را نشان می‌دهد و برای تبدیل آن به اندازه قطعه باید روش مرجع و تنظیم مشخص باشد. خطای دیگر، فشار بیش از حد به نوک است؛ پیش‌بار زیاد می‌تواند مکانیزم را آسیب بزند یا نیروی جانبی را افزایش دهد. تماس در زاویه نامناسب نیز خطای هندسی ایجاد می‌کند. همچنین اگر قطعه هنگام چرخش بالا و پایین شود یا پایه روی سطح حرکت کند، نوسان عقربه لزوماً نشان‌دهنده لنگی خود قطعه نیست.

عقربه را با دست نچرخانید، اهرم را به سمت نامناسب نکشید و ابزار را با نوک آن بلند نکنید. هنگام تعویض قلم، سازگاری رزوه و روش نصب را طبق راهنمای سازنده رعایت کنید. ضربه به نوک یا گیرکردن آن در شیار ممکن است باعث تاب‌برداشتن اهرم شود. بعد از استفاده، سطوح را با روش مجاز تمیز کنید و دستگاه را خشک و محافظت‌شده نگه دارید. روغن‌کاری یا بازکردن بدنه را فقط مطابق دستورالعمل انجام دهید؛ ورود روغن یا گردوغبار به مکانیزم داخلی می‌تواند حرکت را سنگین یا ناپایدار کند.

برای ابزار مورد استفاده در کنترل کیفیت، کالیبراسیون و کنترل دوره‌ای را ثبت کنید. گواهی بازرسی کارخانه همراه برخی مدل‌ها، با کالیبراسیون قابل ردیابی در آزمایشگاه مورد تأیید یکسان نیست؛ نوع مستندات دریافت‌شده را بررسی کنید. کالیبراسیون باید در نقاط مناسب کورس و با مرجع معتبر انجام شود. اگر عقربه گیر می‌کند، برگشت به صفر تکرارپذیر نیست، خطا با چرخاندن جهت تماس تغییر غیرعادی دارد یا ابزار افتاده است، آن را پیش از اندازه‌گیری حساس بررسی کنید. تست صفر به تنهایی صحت کل کورس را ثابت نمی‌کند.

تفاوت ساعت شیطونکی با ساعت اندیکاتور معمولی

ساعت اندیکاتور معمولی یا پیستونی، میله‌ای دارد که در راستای مشخص وارد بدنه می‌شود و حرکت محوری را به عقربه تبدیل می‌کند. ساعت شیطونکی اهرم و نوک زاویه‌دار دارد و تماس آن در کنار بدنه انجام می‌شود. مدل پیستونی معمولاً برای اندازه‌گیری جابه‌جایی مستقیم در راستای محور خود مناسب است؛ نوع اهرمی برای تنظیم قطعه، یافتن لبه یا تماس در فضای محدود و جهت‌های مختلف کمک می‌کند. این دو ابزار جایگزین کامل هم نیستند. اگر در راستای حرکت امکان تماس مستقیم و پایدار وجود دارد، ساعت پیستونی ممکن است ساده‌تر باشد؛ اگر دسترسی به کناره، شیار یا لبه دشوار است، ساعت شیطونکی مزیت پیدا می‌کند.

عبارت‌های فروشگاهی «ساعت اندیکاتور شیطونکی»، «ساعت اهرمی»، «ساعت ناخنی» و «ساعت شیطونکی صفحه بزرگ» در جست‌وجوها رایج‌اند. فروشندگان ایرانی برای مدل‌های 2381-08 از عبارت «صفحه بزرگ» استفاده می‌کنند و بعضی توضیحات کد را به صورت 08-2381 می‌نویسند؛ فرمت کد را با محصول و کاتالوگ سازنده تطبیق دهید. ساعت شیطونکی صفحه بزرگ نباید با ساعت اندیکاتور پیستونی صفحه بزرگ اشتباه گرفته شود. عنوان محصول باید نوع اهرمی، محدوده، درجه‌بندی و مدل را تا حد امکان مشخص کند تا جست‌وجوی کاربر به مدل درست برسد.

پرسش‌های متداول خرید ساعت شیطونکی

برای تنظیم قطعه روی دستگاه تراش یا فرز چه مدلی بخرم؟

ابتدا محل نصب پایه، قطر ساق یا گیره، جهت تماس و مقدار لنگی مورد انتظار را مشخص کنید. اگر کورس 0.8 میلی‌متر کافی است، مدل‌هایی مانند 2381-08 یا 2895-08 را از نظر درجه‌بندی و دقت مقایسه کنید. اگر صفحه در مسیر دید نیست، گونه عمودی، جانبی یا صفحه مایل را بررسی کنید. هیچ مدلی بدون دانستن شکل پایه و فیکسچر انتخاب قطعی نیست.

فرق مدل 0.001 میلی‌متر با 0.01 میلی‌متر چیست؟

این عددها درجه‌بندی یا گام خواندن صفحه را نشان می‌دهند. مدل با درجه‌بندی ریزتر تغییر کوچک‌تری را نمایش می‌دهد، اما دقت واقعی و تکرارپذیری باید جداگانه بررسی شود. برای مثال، خانواده دقیق 2880 یا 2897-02 کورس کوتاه و مشخصات دقت متفاوتی نسبت به مدل‌های استاندارد 2380/2381 دارد. کد کامل و مشخصات همان نسخه را بخوانید.

آیا ساعت شیطونکی برای اندازه‌گیری قطر سوراخ مناسب است؟

در بعضی سنجش‌های مقایسه‌ای می‌توان از نوک اهرمی برای مشاهده تغییرات استفاده کرد، اما برای اندازه‌گیری دقیق قطر داخلی معمولاً بورگیج یا ابزار داخل‌سنج مناسب‌تر است. ساعت شیطونکی می‌تواند بخشی از روش تنظیم یا مقایسه باشد، اما به تنهایی جایگزین بورگیج کالیبره برای گزارش قطر نیست.

قلم بلند چه زمانی لازم است؟

زمانی که نقطه تماس به دلیل شکل قطعه، شیار یا فیکسچر از بدنه دور است و مدل استاندارد دسترسی نمی‌دهد. قلم بلند را فقط به دلیل نام یا تصور بازه بیشتر انتخاب نکنید؛ طول و نوک با محل تماس هماهنگ باشد و مشخصات سازنده درباره مدل سازگار رعایت شود.

آیا همه مدل‌ها گیره 4 و 8 میلی‌متری دارند؟

خیر. اقلام همراه در مدل‌ها متفاوت است. بعضی کدها با یک گیره Ø8 میلی‌متری و بعضی با دو گیره Ø4 و Ø8 میلی‌متری عرضه می‌شوند. پیش از سفارش فهرست محتویات همان مدل را ببینید و اگر گیره یا پایه دیگری لازم دارید، سازگاری و کد جداگانه آن را استعلام کنید.

آیا این ابزار برای کنترل تختی مناسب است؟

می‌توان تغییر ارتفاع نسبی سطح را با ساعت و پایه بررسی کرد، اما نتیجه به سطح مرجع، مسیر حرکت، نقاط نمونه‌برداری و روش اندازه‌گیری بستگی دارد. برای گزارش تختی طبق نقشه یا استاندارد، از روش و دستگاه متناسب با تلرانس استفاده کنید و فقط یک قرائت ساعت را معادل مشخصه هندسی کامل ندانید.

راهنمای سفارش در ابر ابزار

برای خرید ساعت شیطونکی اینسایز، نام خانواده و کد کامل مانند 2897-02، 2880-02، 2381-08، 2896-05، 2398-08 یا 2480-16 را اعلام کنید. بازه، درجه‌بندی، دقت، جهت صفحه، نوع قلم، قطر گیره‌های همراه و لوازم جانبی لازم را پیش از نهایی‌کردن سفارش بررسی کنید. اگر ساعت برای ماشین‌کاری یا اندازه‌گیری لنگی استفاده می‌شود، نوع پایه و روش اتصال را هم مشخص کنید. درباره وضعیت موجودی، اصالت، مستندات بازرسی یا کالیبراسیون و مدت تأمین سؤال کنید؛ این موارد بر حسب مدل و شرایط فروش ممکن است تفاوت داشته باشند.

خلاصه انتخاب این است: برای کورس کوتاه و حساس، مدل‌های دقیق 2880 و 2897 را بررسی کنید؛ برای کار عمومی، نسخه مناسب 2380 یا 2381 را بر اساس پسوند انتخاب کنید؛ برای دسترسی عمیق، خانواده‌های قلم بلند 2896، 2383 یا 2899 را ببینید؛ و اگر زاویه دید محدود است، نوع عمودی 2398، جانبی 2898 یا صفحه مایل 2399 را با محل نصب تطبیق دهید. برای اختلاف حرکت بزرگ‌تر، 2386 یا 2480 مطرح می‌شود. در تمام موارد، درجه‌بندی را با دقت یکی ندانید و ابزار را با پایه، مرجع و روش اندازه‌گیری درست به کار ببرید.
