تراز ابزار کنترل وضعیت افقی، عمودی یا زاویهٔ یک سطح است؛ اما همهٔ ابزارهایی که در بازار «تراز» نامیده میشوند برای یک کار ساخته نشدهاند. تراز صنعتی حبابی برای استقرار ماشین و کنترل هندسی سطوح به کار میرود، تراز بلوکی و تراز فریمی برای نشستن روی قطعه یا شفت شکلهای متفاوتی دارند، تراز دیجیتال عدد زاویه یا شیب را نمایش میدهد و تراز لیزری خط یا صفحهٔ مرجع را در فضا ایجاد میکند. در بازار ایران عبارتهای «تراز صنعتی»، «تراز مگنتی»، «تراز دقیق»، «تراز ماشینکاری»، «تراز دیجیتال» و «شیبسنج» رایجاند؛ این واژهها نزدیک به هم هستند، اما نباید بدون بررسی نوع ابزار و دقت موردنیاز جای یکدیگر به کار روند. در این دستهٔ اینسایز، ترازهای صنعتی، بلوکی، فریمی، الکترونیکی و دیجیتال، مدلهای لیزری و دستگاههای اندازهگیری شیب کنار هم قرار دارند. پیش از انتخاب، هدف بازرسی، شکل سطح و واحد نتیجه را مشخص کنید.
تراز صنعتی حبابی معمولاً یک بدنهٔ صلب و یک یا چند ویال دارد. جابهجایی حباب نسبت به نشانههای ویال نشان میدهد سطح در محدودهٔ حساسیت آن ابزار چقدر از وضعیت مرجع انحراف دارد. این ابزار برای ترازکردن، نصب یا کنترل وضعیت ماشینابزار، میز، پایه، قطعهٔ سنگین و بعضی سطوح مهندسی استفاده میشود. دقت یا حساسیت ویال باید در کاتالوگ با واحد معتبر خوانده شود؛ در بسیاری از ترازهای دقیق، مقدار به شکل میلیمتر بر متر یا زاویه بر واحد طول بیان میشود. عدد بزرگتر یا کوچکتر را بدون توجه به تعریف سازنده مقایسه نکنید: تفاوت میان «حساسیت ویال»، «حد خطا» و «تفکیکپذیری» مهم است.

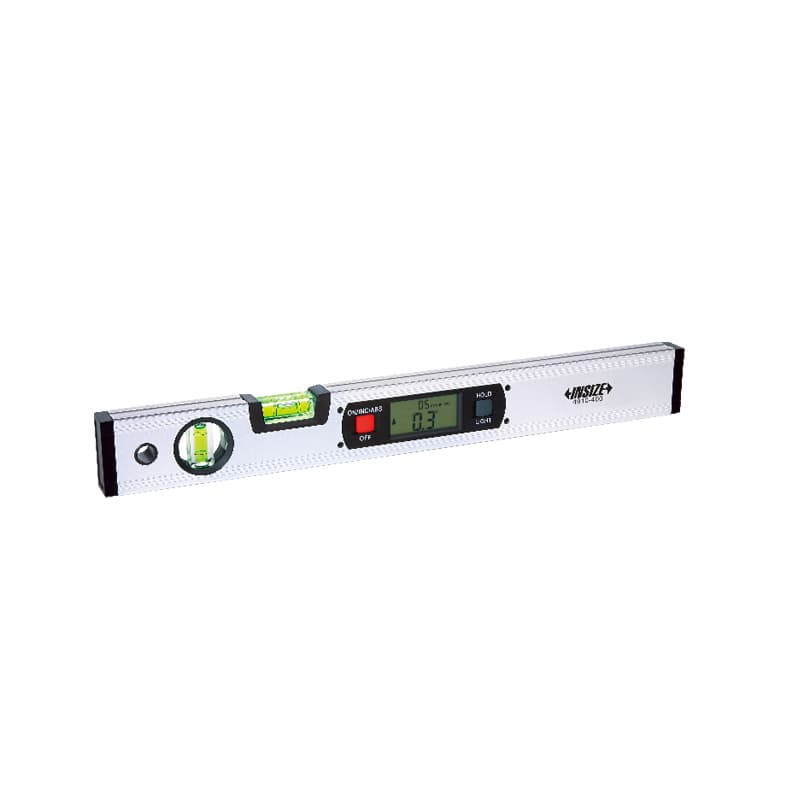

در تراز دیجیتال، حسگر الکترونیکی مقدار زاویه، شیب یا اختلاف دو وضعیت را به عدد تبدیل میکند. بعضی مدلها یک محور و برخی دو محور را نمایش میدهند؛ بعضی واحدها درجه، درصد یا میلیمتر بر متر دارند و برخی قابلیت نگهداری عدد، هشدار صوتی، ذخیرهٔ داده یا اتصال بیسیم ارائه میکنند. تراز دیجیتال برای خواندن سریع و تکرارپذیر مقدار مناسب است، ولی جای کنترل صفر، بررسی سطح اتکا، کالیبراسیون و شناخت محور اندازهگیری را نمیگیرد. دستگاه لیزری نیز میتواند خط افقی، عمودی یا صفحهٔ مرجع بسازد؛ این قابلیت به تنهایی آن را به تراز حساس ماشینکاری تبدیل نمیکند.
ترازهای دستی آلومینیومی با ویال افقی و در بعضی مدلها ویال عمودی برای بررسی سریع وضعیت سطح به کار میروند. پایهٔ مغناطیسی روی سطح آهنی یا شفت میتواند ابزار را نگه دارد، اما آهنربا تضمین نمیکند که محل تماس تمیز، صاف یا بدون براده است. قبل از اندازهگیری سطح تماس و کف تراز را تمیز کنید و از فشار جانبی یا چسبیدن ذرات آهن به پایه جلوگیری کنید. مدلهایی با ویالهای ضربهگیر، کلاهک انتهایی لاستیکی، سطح کار بالا و پایین یا بدنهٔ آلومینیومی شکلهای متفاوتی دارند؛ همهٔ این ویژگیها برای تمام کدها مشترک نیستند.

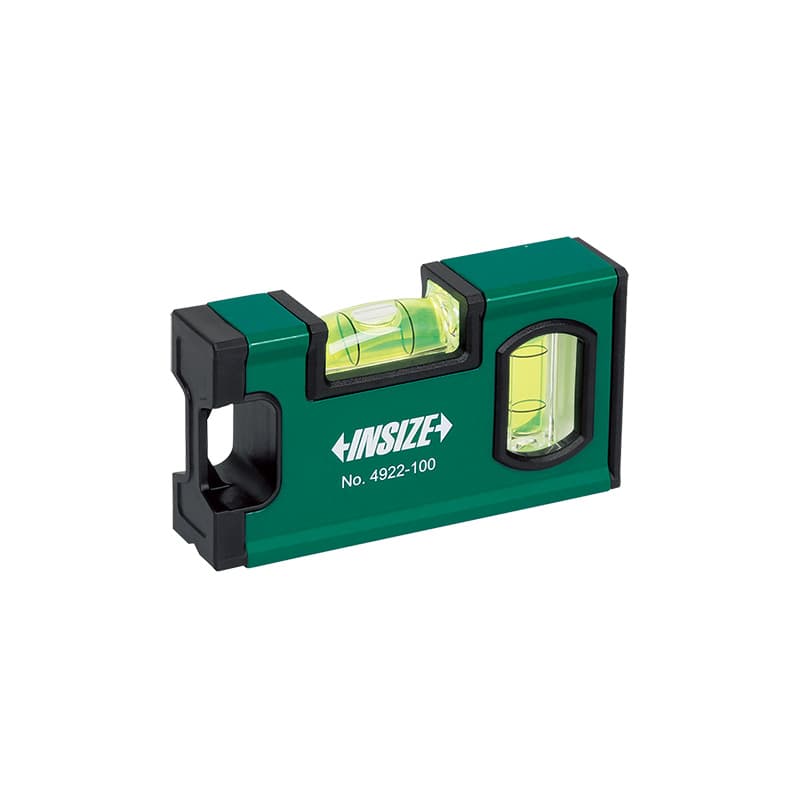

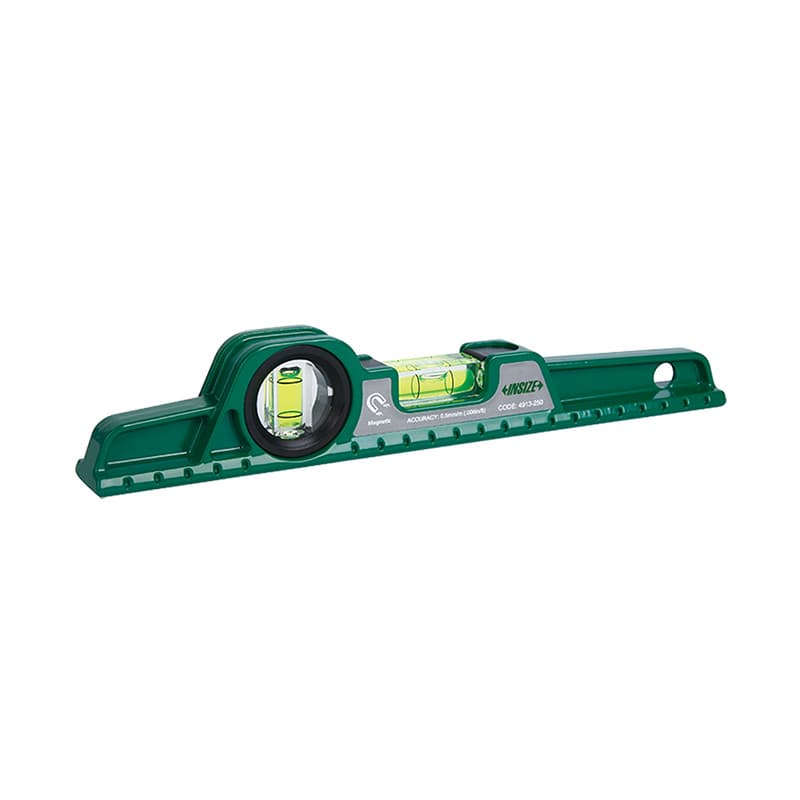

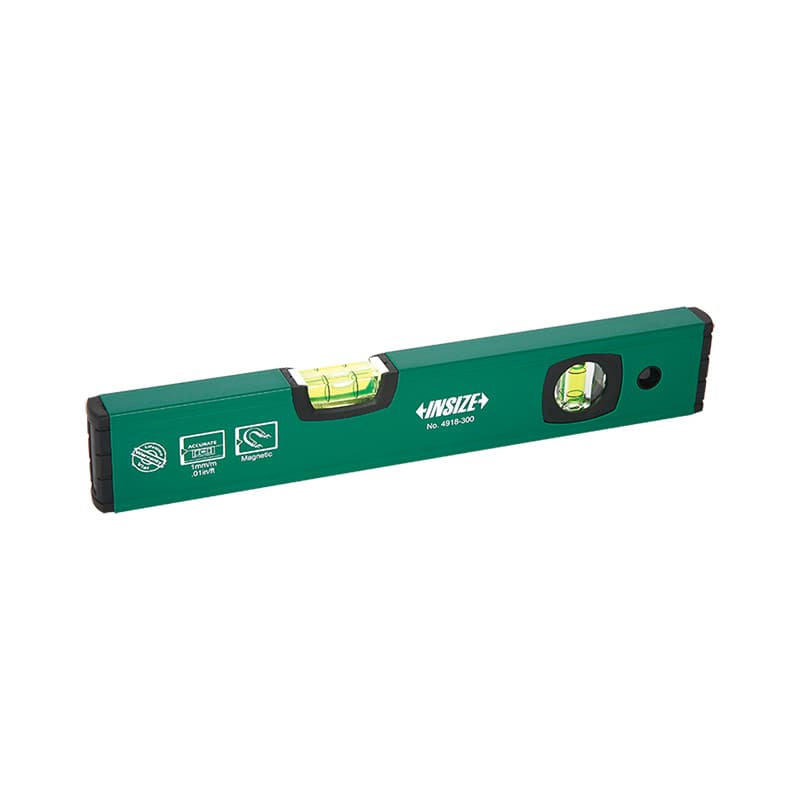

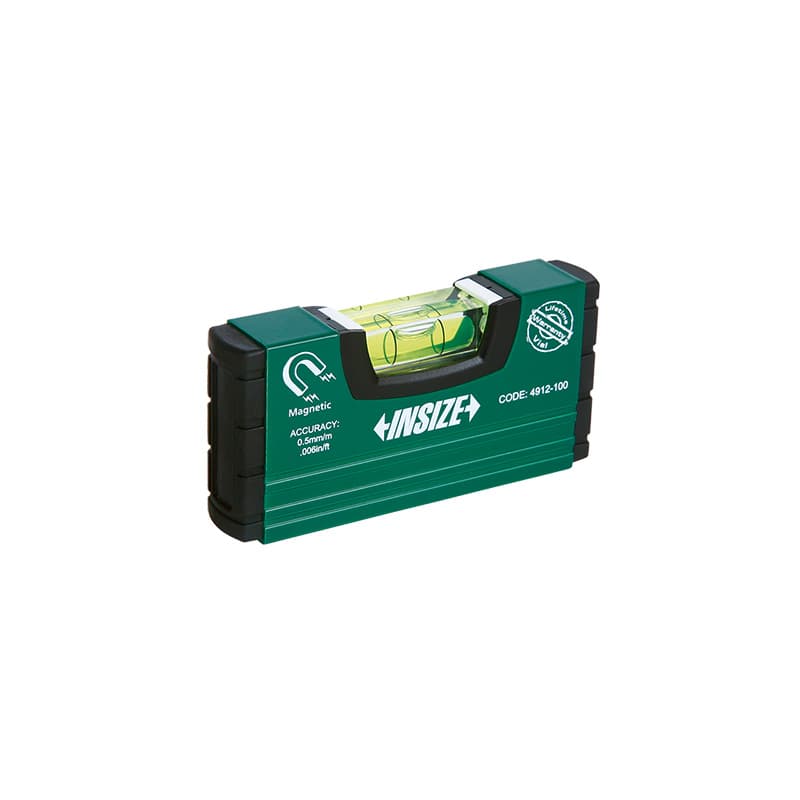

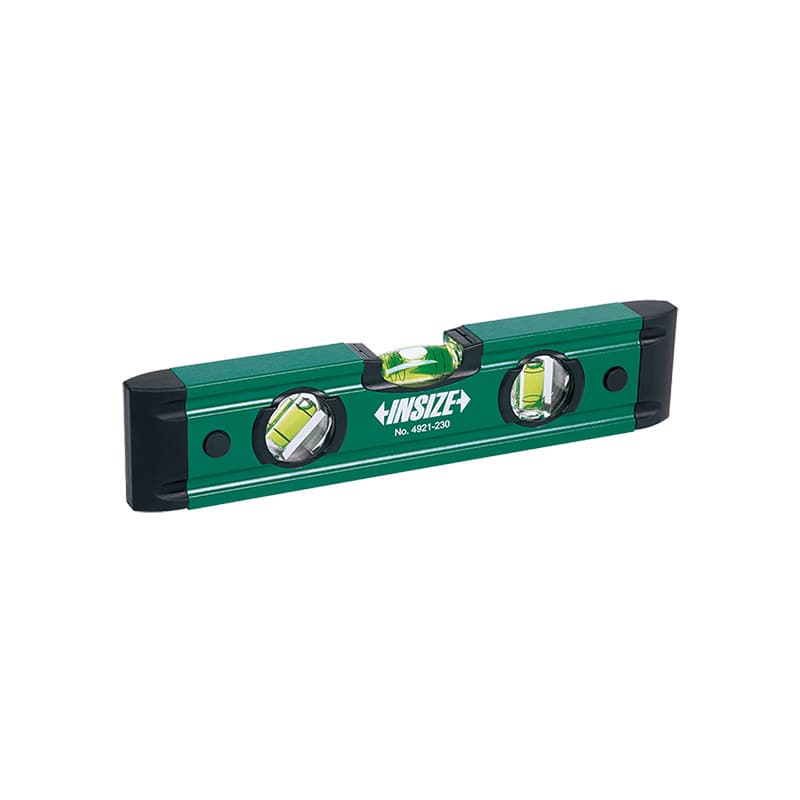

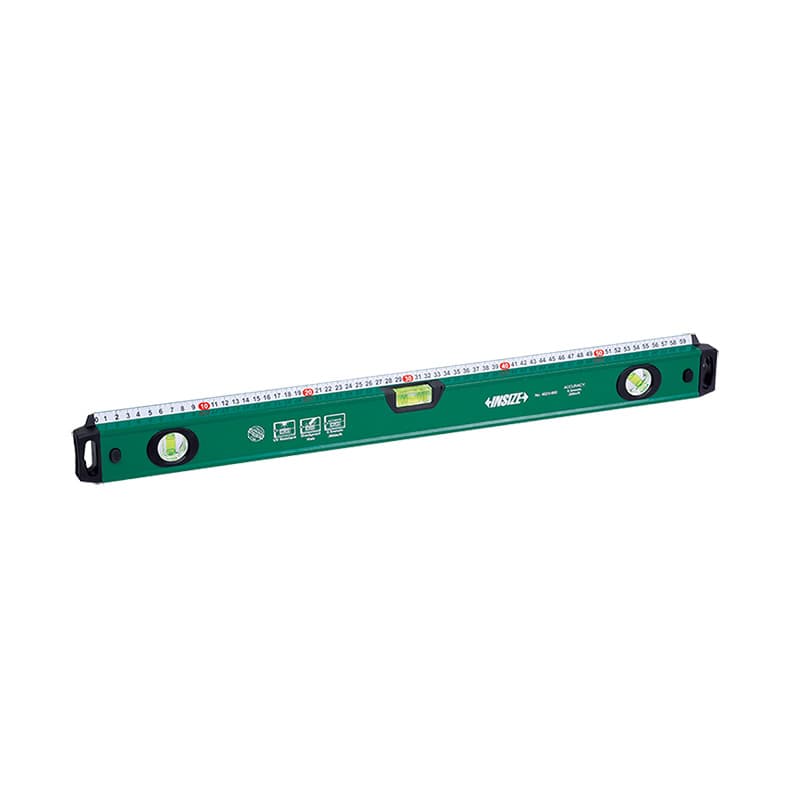

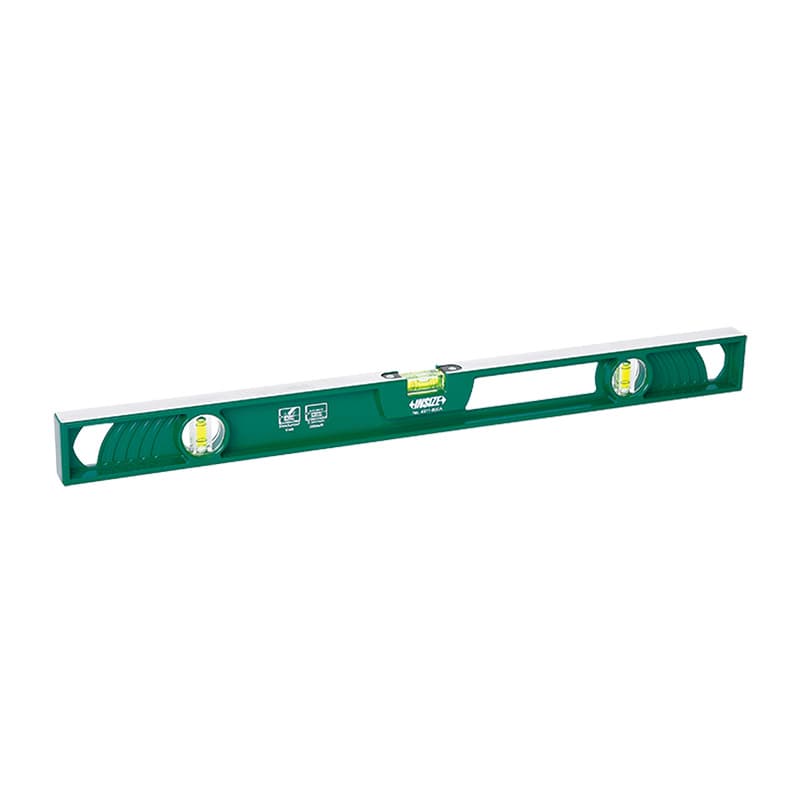

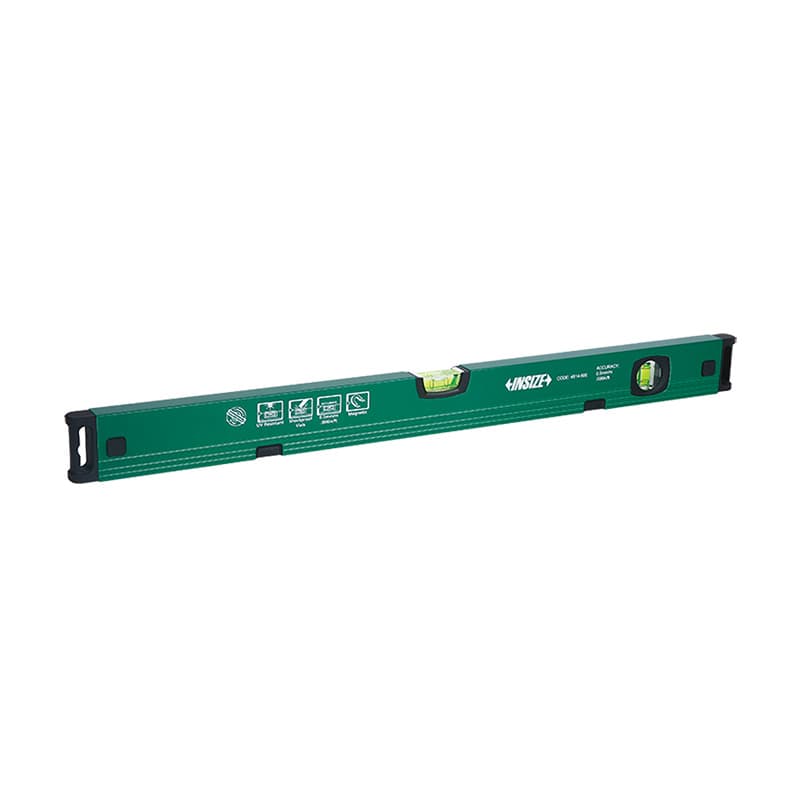

ترازهای صنعتی خانوادههای 4911، 4912، 4913، 4914، 4918، 4921، 4922 و 4923 در این دسته با طول، مقطع و جزئیات ساخت متفاوت دیده میشوند. برخی نسخهها پایهٔ مغناطیسی دارند، در برخی دیگر کف غیرمغناطیسی است؛ بعضی مدلها ویال افقی و عمودی دارند و مدل 4923 علاوه بر ویال، خطکش مدرج ارائه میکند. این مثالها برای شناخت تفاوت خانوادهاند و نباید مشخصهٔ یک کد را به دیگری تعمیم داد. اندازهٔ بدنه و طول مؤثر تماس، نوع ویال، سطح کار، پایه و مقدار حساسیت همان مدل را از جدول محصول و کاتالوگ کنترل کنید.

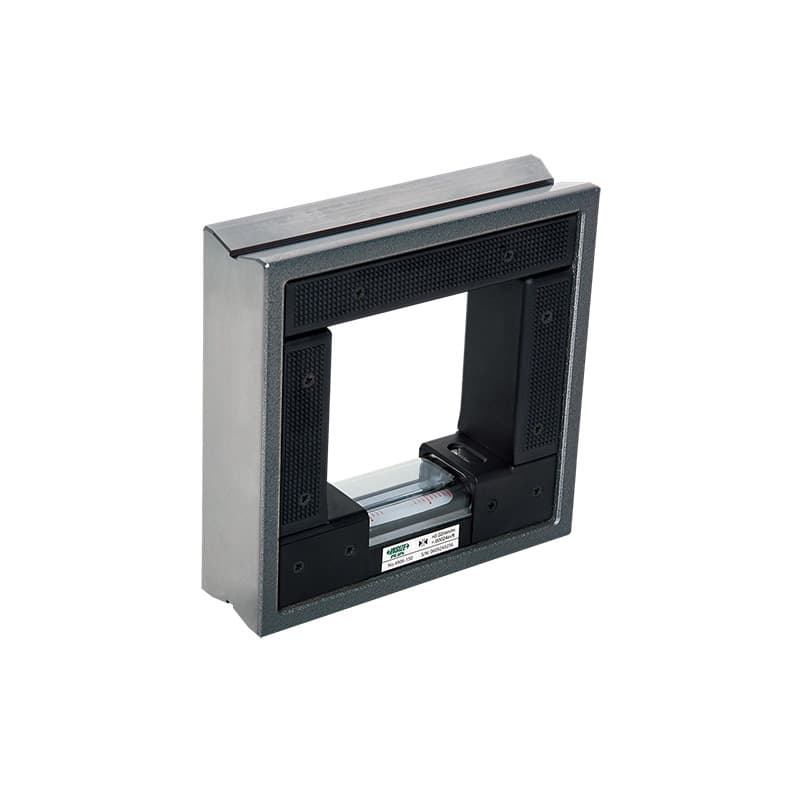

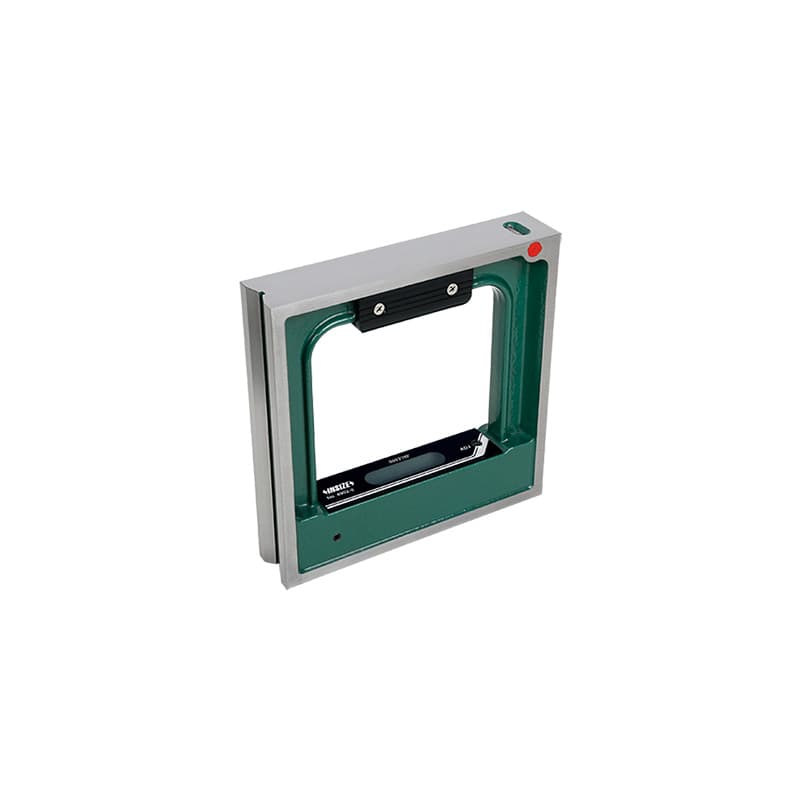

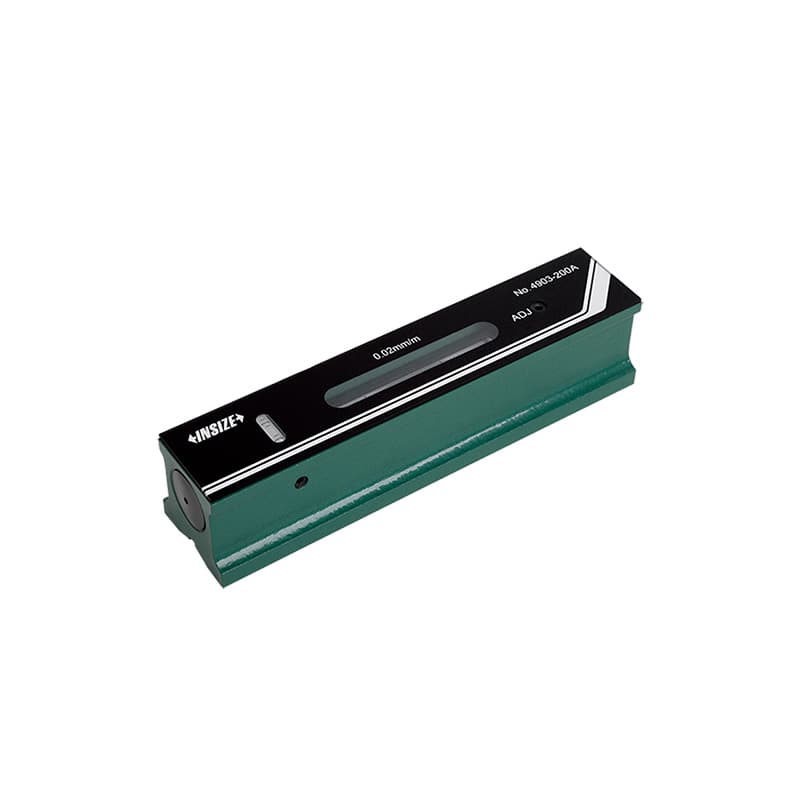

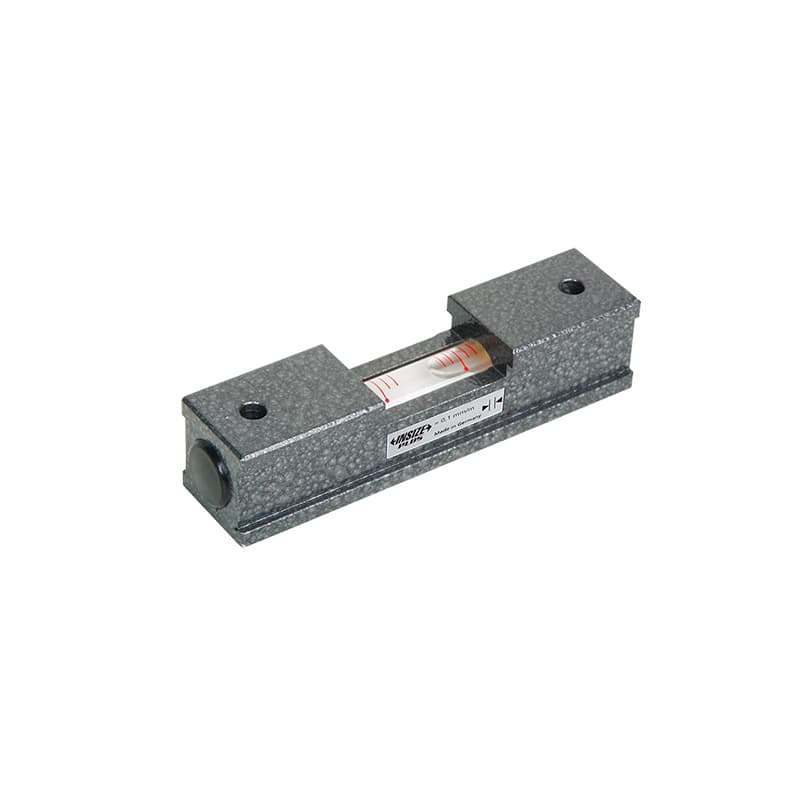

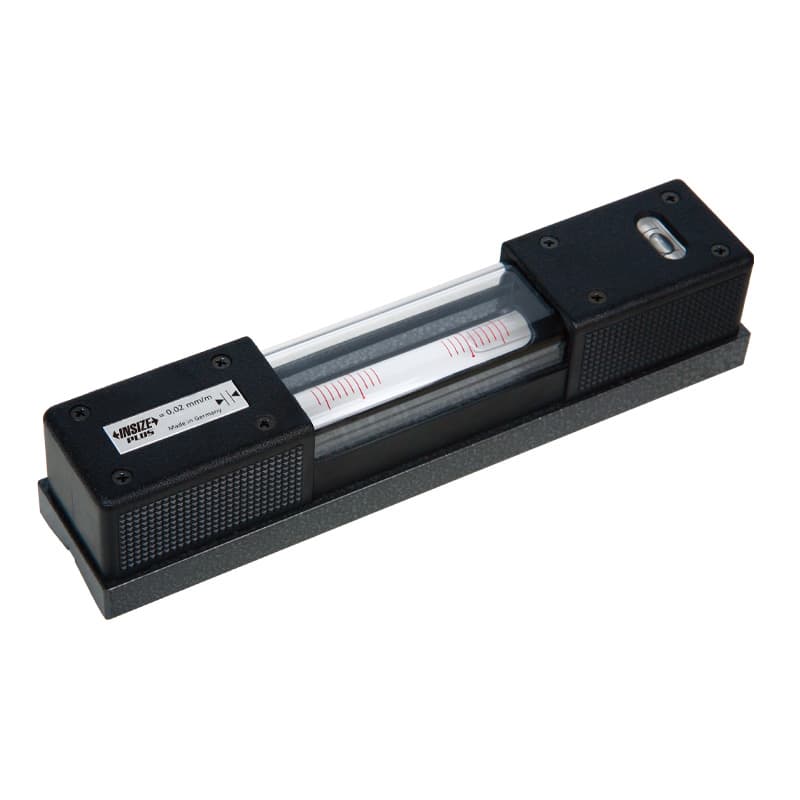

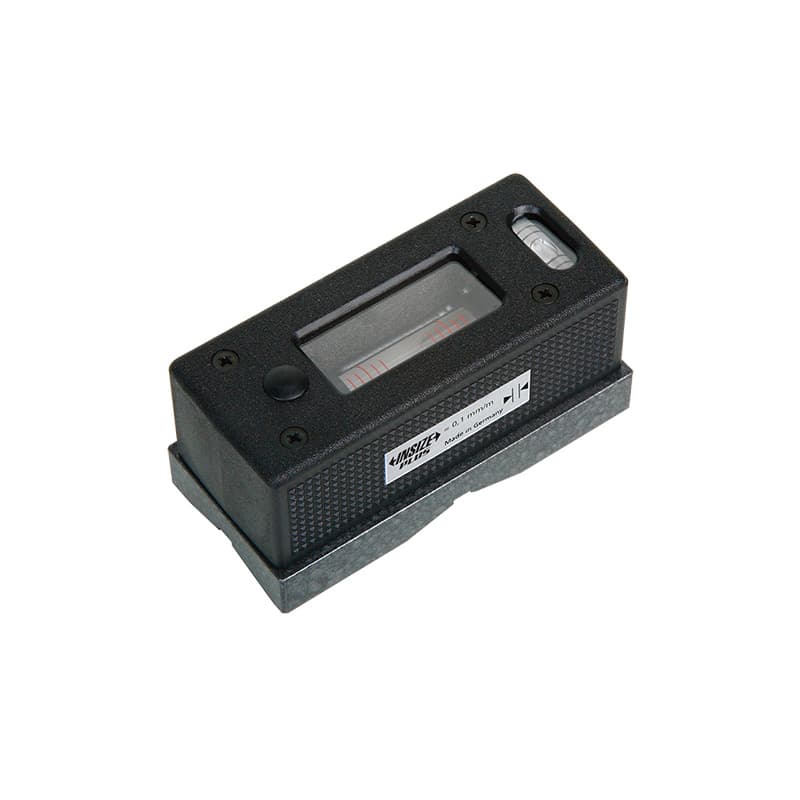

تراز فریمی معمولاً هندسهای قابمانند دارد و در بعضی کاربردها روی سطح ماشین یا مجموعههای بزرگتر قرار میگیرد. شیارهای V شکل در کف یا کنارهٔ برخی مدلها به استقرار روی شفت کمک میکنند؛ قطر شفت مجاز را از جدول مشخصات بررسی کنید و فرض نکنید هر شیار V با هر قطر یا هر شکل محوری سازگار است. تراز بلوکی بدنهای فشردهتر و معمولاً سطح تماس مشخصتری دارد تا روی قطعه یا شفت بنشیند. مدلهایی مثل 4902، 4903، 4905، 4907 و 4908 از نظر شکل پایه، شیار V، جهت ویال، ابعاد و روش نصب یکسان نیستند. مدل کوتاه برای فضای محدود ممکن است مناسب باشد، اما سطح تماس کوتاهتر میتواند نحوهٔ قرارگیری و پایداری را تغییر دهد؛ کاربرد واقعی را پیش از خرید بررسی کنید.

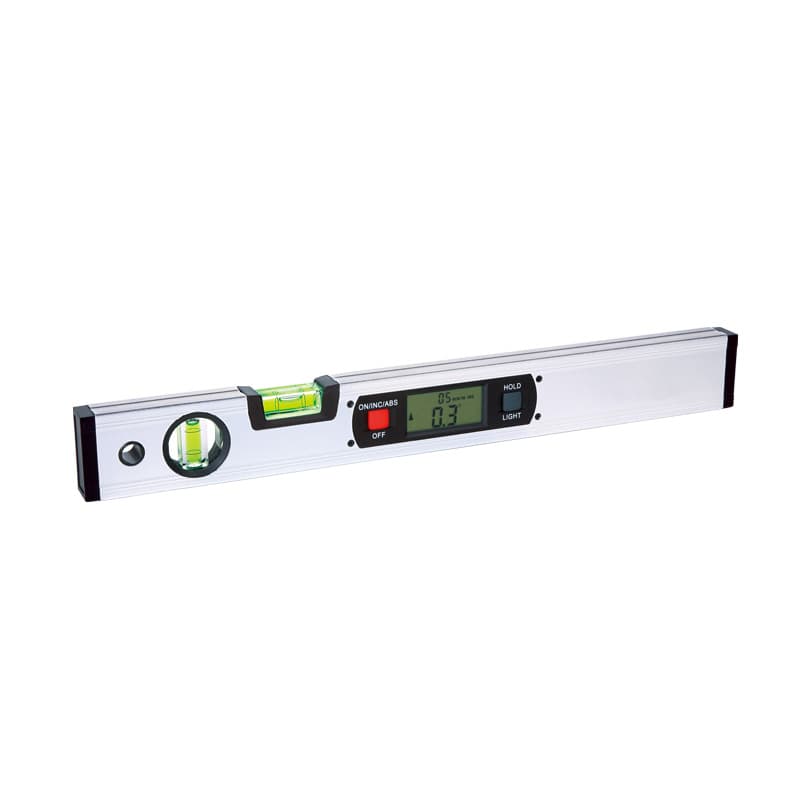

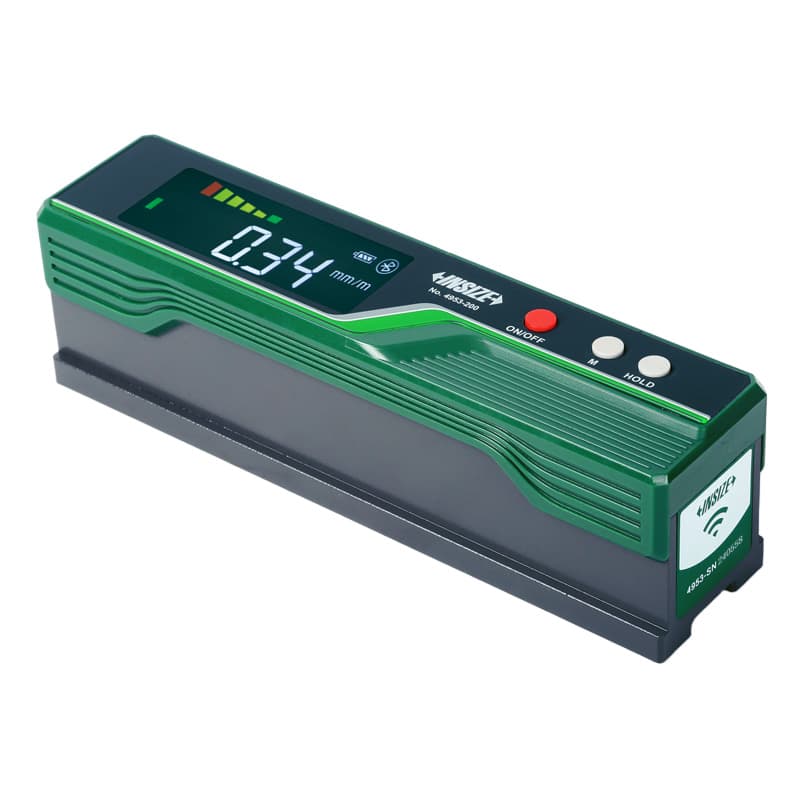

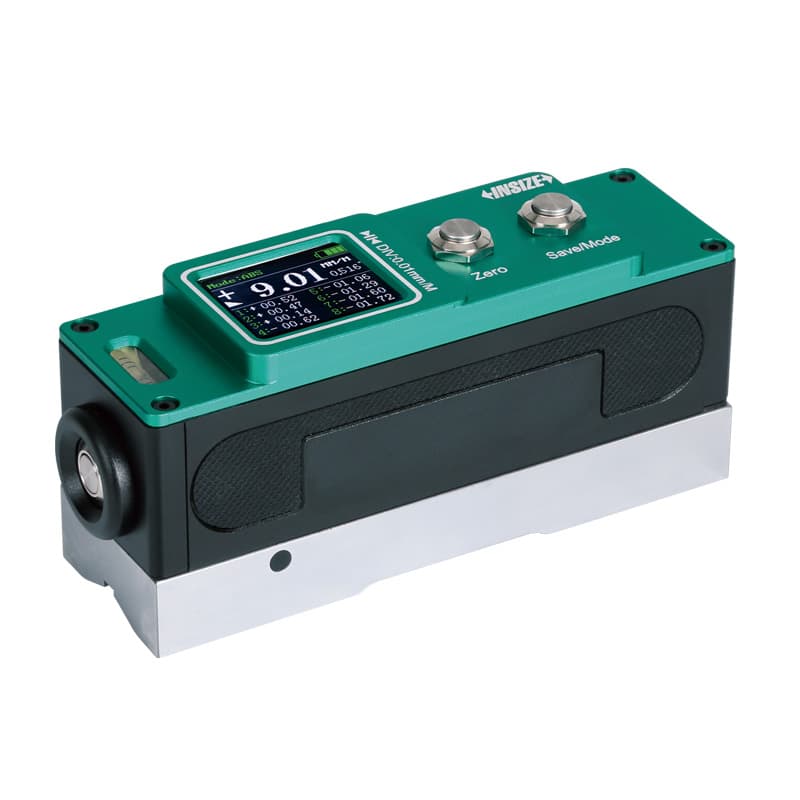

در بعضی ترازهای بلوکی یا الکترونیکی، ویال حبابی در کنار نمایشگر دیجیتال قرار میگیرد. این ترکیب به مشاهدهٔ بصری روند تغییر و خواندن عددی کمک میکند. مدلهایی با قابلیت نگهداری عدد، ذخیرهٔ چند قرائت یا اتصال Bluetooth نیز در مجموعه وجود دارند؛ فاصلهٔ ارتباط اعلامشده تابع شرایط بدون مانع و تداخل است و نباید آن را در هر محیط کارگاهی تضمینشده دانست. برای کار روی سطح منحنی یا شفت، وجود شیار مناسب و محدودهٔ قطر سازگار را بررسی کنید؛ برای اندازهگیری روی صفحه، تختی و تمیزی کف ابزار اهمیت دارد.

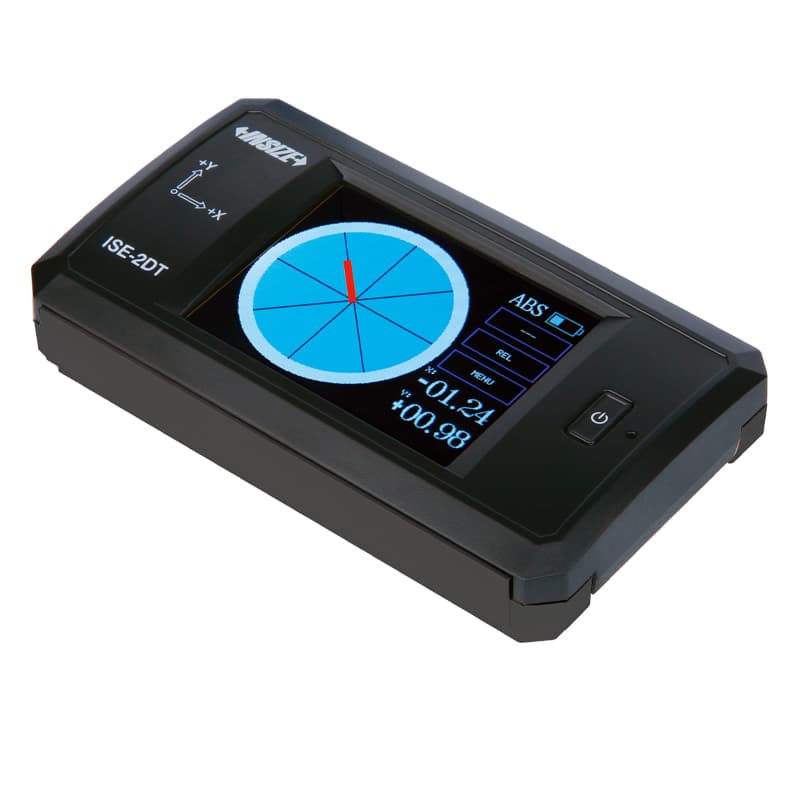

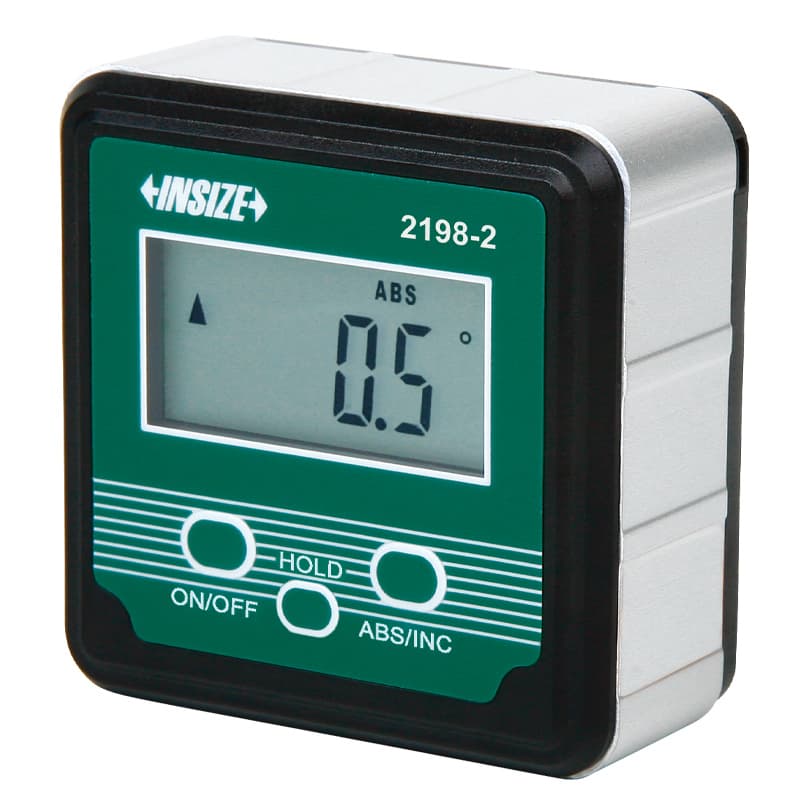

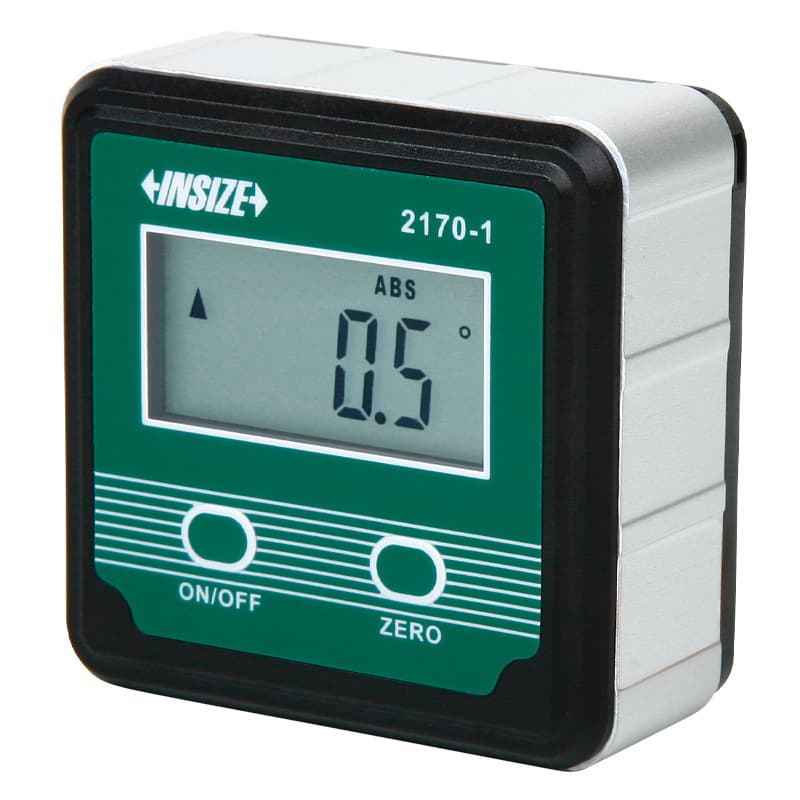

تراز دیجیتال و شیبسنج مقدار تمایل سطح را روی نمایشگر نشان میدهند و برای تنظیم، همراستاسازی و پایش شیب مفیدند. در بعضی مدلها قرائت یکمحوره است، در برخی دو محور X و Y نمایش داده میشوند و بعضی محصولات قابلیت سنجش زاویه بین دو سطح یا عملکرد ژیروسکوپی دارند. واحدهای نمایش ممکن است درجه، درصد یا میلیمتر بر متر باشند؛ پیش از ثبت عدد در گزارش، واحد را تأیید کنید. تبدیل واحد در دستگاه یا نرمافزار باید با تعریف زاویه و جهت دستگاه سازگار باشد.

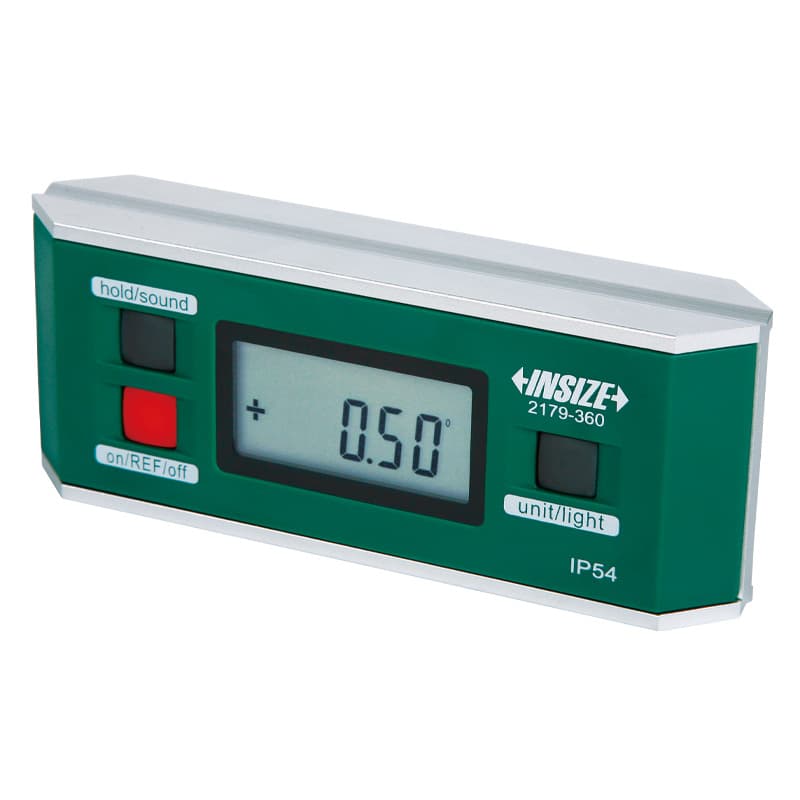

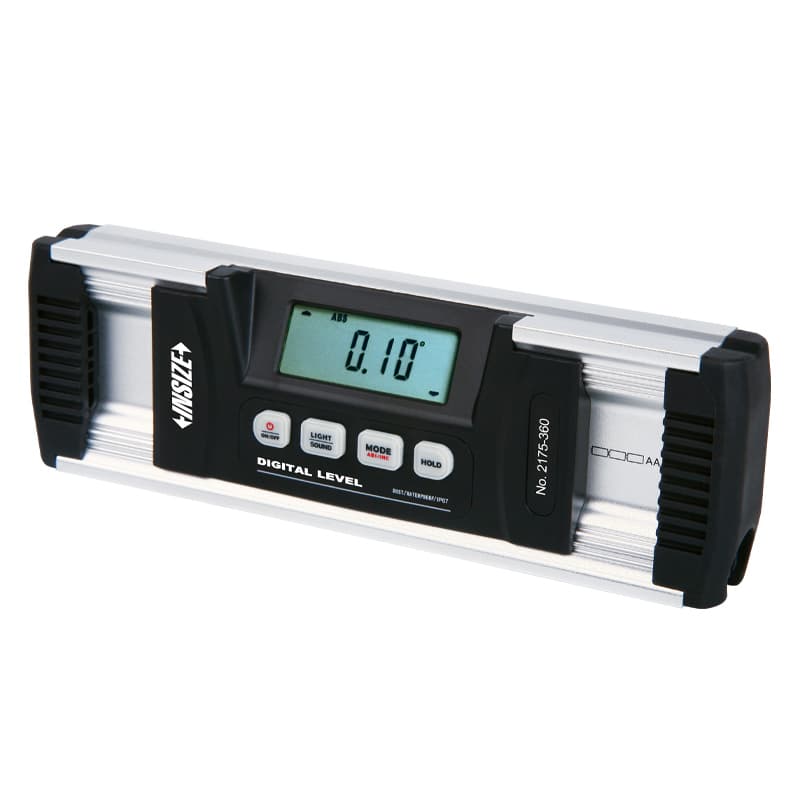

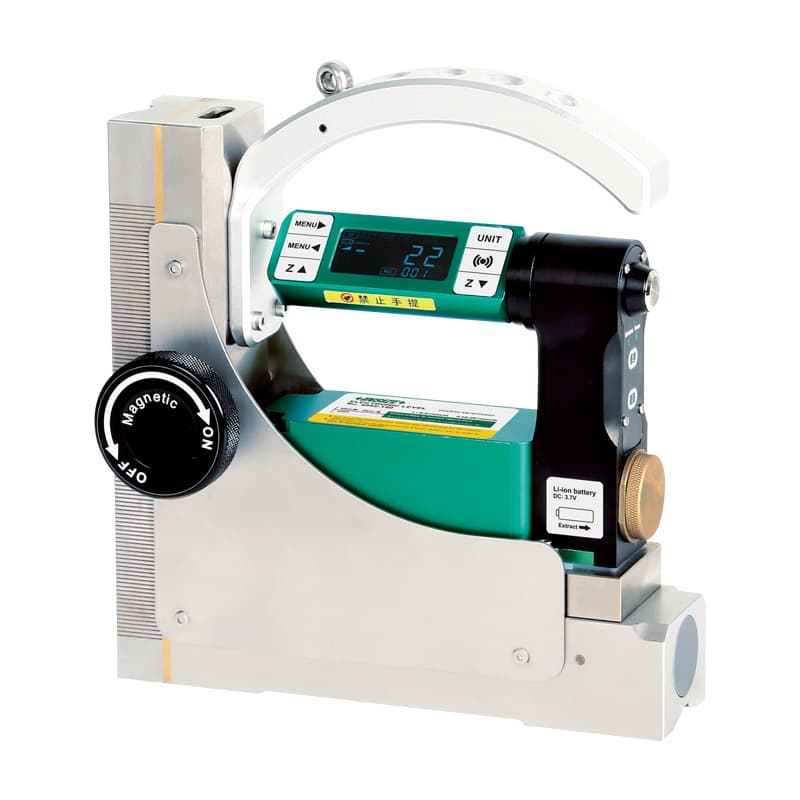

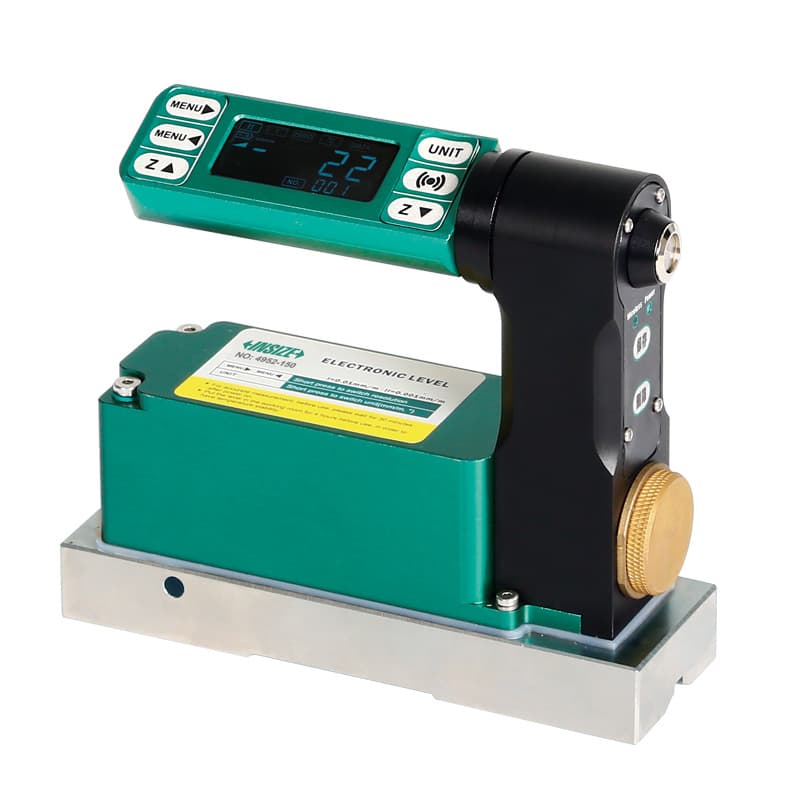

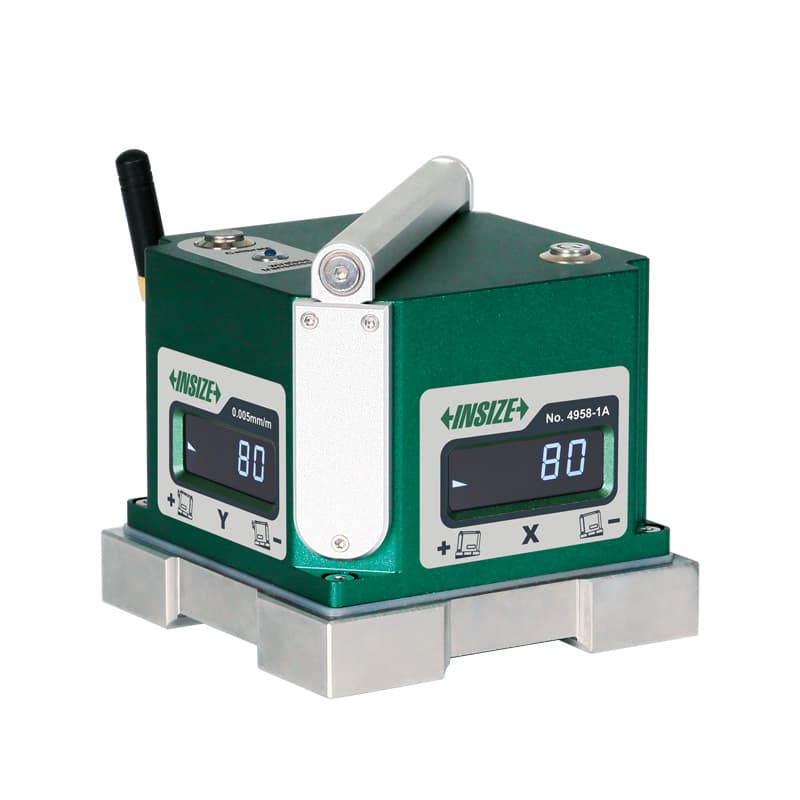

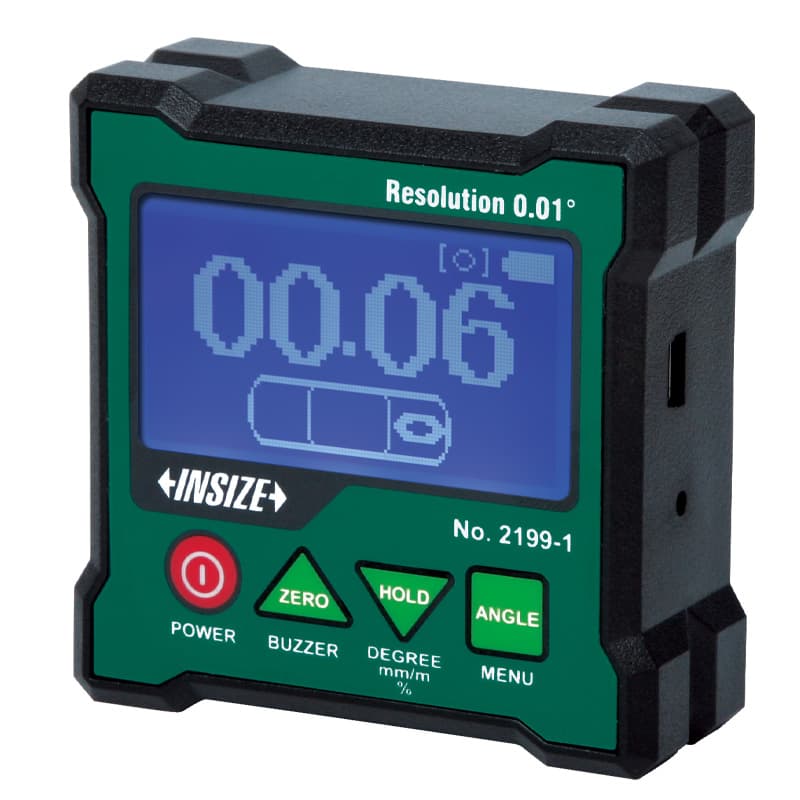

نمونههایی مانند 2175 و 2179 تراز و شیبسنج دیجیتالاند، اما درجهٔ حفاظت آنها یکسان نیست: در اطلاعات رسمی برای 2175 درجهٔ IP67 و برای 2179 درجهٔ IP54 درج شده است. بنابراین عبارت ضدآب یا مقاوم در برابر گردوغبار را فقط به مدل مشخصی نسبت دهید. مدل 2199-1/1WL علاوه بر تراز دیجیتال، در نسخههای مشخص عملکرد زاویهسنج ژیروسکوپی و گزینهٔ Bluetooth دارد؛ 4952، ISE-B و 4958 نیز در کدهای مربوط به اتصال بیسیم و نمایش اندازهگیری اشاره میکنند. [جدول رسمی مدل 2199](https://www.insize.com/digitallevels/2199.html) بازه، دقت، تفکیکپذیری و تفاوت Bluetooth را برای زیرمدلها جداگانه نشان میدهد. از روی نام «دیجیتال» دربارهٔ دقت یا امکانات ارتباطی نتیجهگیری نکنید.

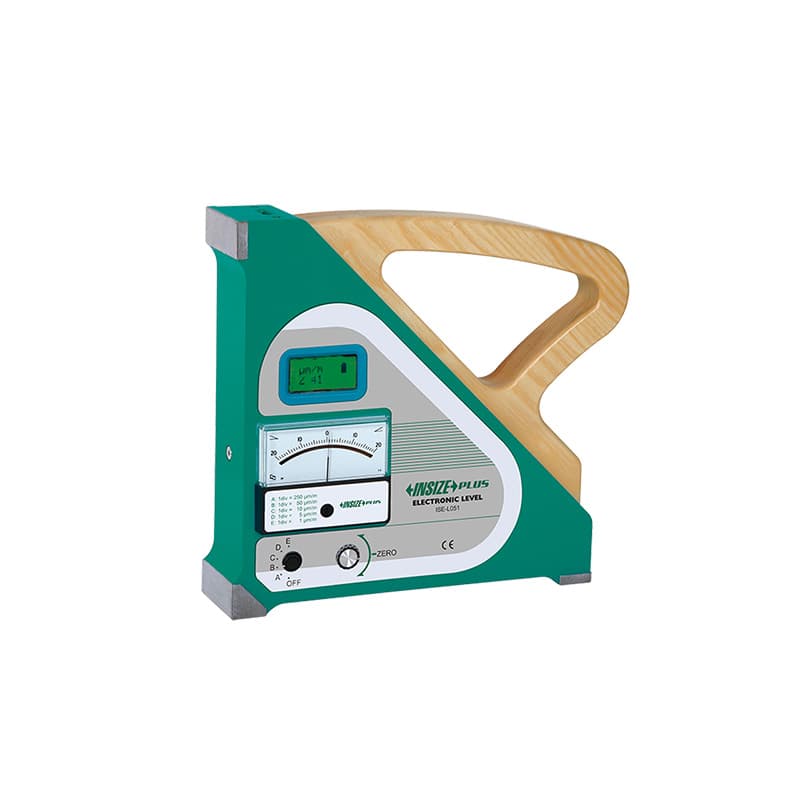

تراز الکترونیکی برای خواندن عددیِ وضعیت و در بعضی مدلها کنترل دو محور، نمایش روند، تحلیل یا ارسال داده طراحی میشود. برای کنترل ماشینآلات و تنظیم سطح تجهیزات، ذخیرهٔ نتیجه میتواند مستندسازی را آسانتر کند؛ ولی کیفیت اندازهگیری همچنان به جایگذاری صحیح، پایدارشدن ابزار، تنظیم صفر و شرایط دمایی وابسته است. مدلهای Bluetooth ممکن است برای انتقال داده به نرمافزار یا تلفن همراه استفاده شوند؛ نسخهٔ نرمافزار، سیستمعامل و فاصلهٔ ارتباطی را پیش از خرید تطبیق دهید. ابزار دیجیتال جای روش مرجع یا گواهی کالیبراسیون را نمیگیرد و نتیجهٔ نمایشگر باید مطابق دورهٔ کنترل مجموعه بررسی شود.

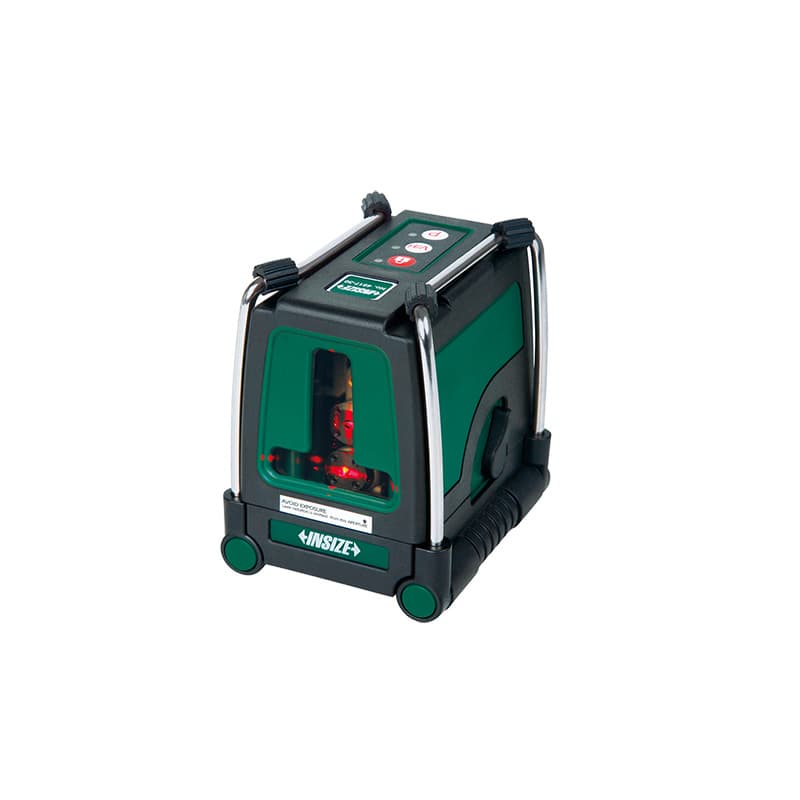

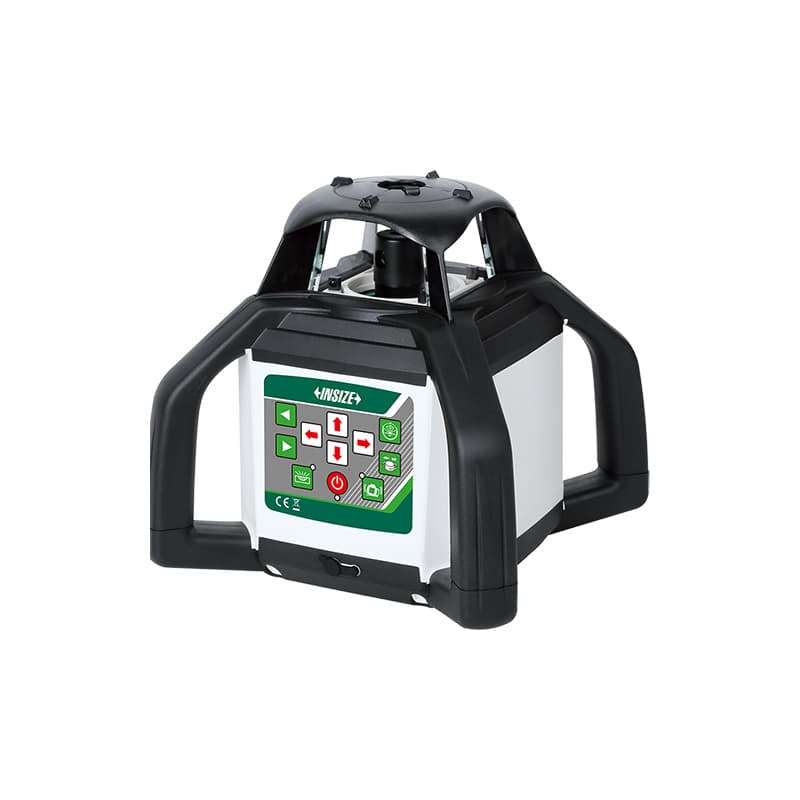

تراز لیزری افقی یا عمودی خط مرجع ایجاد میکند و در نصب، جانمایی، کارهای ساختمانی و بعضی تنظیمات عمومی مفید است. مدل 4917-30 خطوط متقاطع لیزری دارد و مشخصات رسمی آن محدودهٔ خودترازی ±۳ درجه را ذکر میکند. مدل GRL-L340 از خانوادهٔ لیزر روتاری است و پرتو ۳۶۰ درجه، حالتهای چرخش/اسکن و کنترل از راه دور در معرفی آن آمده است. این ابزارها برای انتقال مرجع در فضا کاربرد دارند؛ دقت و محدودهٔ کاریشان را نباید با حساسیت تراز صنعتی حبابی یا اندازهگیری دقیق هندسهٔ ماشین یکی دانست. در فضای باز، دید پرتو، گیرندهٔ سازگار، نور محیط، فاصله و ترازشدن دستگاه را بررسی کنید. ایمنی چشم را طبق دستورالعمل و کلاس لیزر رعایت کنید و هرگز به پرتو مستقیم نگاه نکنید.
ابتدا کف تراز و سطح قطعه را با روش مناسب از روغن، براده و گردوغبار پاک کنید. وجود یک ذرهٔ کوچک زیر پایه میتواند ابزار را کج کند و قرائت گمراهکننده ایجاد کند. تراز را بدون ضربه و نیروی جانبی روی سطح بگذارید، اجازه دهید مجموعه پایدار شود و سپس حباب یا نمایشگر را بخوانید. اگر دمای تراز و قطعه متفاوت است، در اندازهگیری دقیق برای رسیدن به تعادل دمایی زمان بدهید. دما، لرزش ماشین، جریان هوا و نشست پایه نیز میتوانند قرائت را تغییر دهند.
برای بررسی خطای صفر در تراز حبابی، روش وارونسازی ۱۸۰ درجه روی همان سطح میتواند مفید باشد، اما باید مطابق دستورالعمل ابزار و با حفظ محل تماس انجام شود. اگر دو قرائت متفاوت باشند، آن اختلاف را خودسرانه با تنظیم پیچ ویال یا جابهجایی پایه اصلاح نکنید؛ ابتدا تکرارپذیری و سطح مرجع را کنترل کنید و ابزار را برای کالیبراسیون بسپارید. در تراز دیجیتال نیز قبل از شروع، جهت نصب، واحد، صفر نسبی یا مطلق و وضعیت باتری را بررسی کنید. فشردن صفر در محل نادرست، مرجع اندازهگیری را تغییر میدهد و میتواند مقدار ظاهراً دقیق اما بیاعتبار بسازد.
برای ثبت نتیجه روی ماشین، نقطه و جهت اندازهگیری، دما، مدل و شمارهٔ سریال تراز، تاریخ کالیبراسیون و وضعیت ماشین را یادداشت کنید. اگر هدف همسطحکردن چند پایه است، ترتیب اندازهگیری و نقطهٔ تکیه را ثابت نگه دارید و پس از هر اصلاح، قرائت را از نو بگیرید. در سطوح بزرگ ممکن است به اندازهگیری چند نقطه و مقایسهٔ شیب طولی و عرضی نیاز باشد؛ یک قرائت روی یک نقطه، صافی یا همترازی کل ماشین را ثابت نمیکند.
فروشگاههای ابزار ایران از عنوانهایی مثل «تراز صنعتی مگنتی»، «تراز ماشینکاری»، «تراز دقیق مهندسی»، «تراز دیجیتال و شیبسنج» و «تراز لیزری» استفاده میکنند. این نامگذاریها برای یافتن کالا مفیدند، اما خریدار باید مشخصات را با کاربرد خود تطبیق دهد: کلمهٔ صنعتی بهتنهایی سطح دقت خاصی را تضمین نمیکند؛ مگنتی فقط نوع پایه را توصیف میکند؛ دیجیتال روش نمایش را میگوید نه لزوماً دقت بالاتر؛ و لیزری نوع مرجع نوری را معرفی میکند، نه امکان اندازهگیری صافی با تلرانس متروژیکی. برای جستوجوی دقیقتر از ترکیب نوع ابزار، برند، کاربرد و مدل استفاده کنید؛ مانند «تراز صنعتی اینسایز مدل 4913»، «تراز بلوکی 4905»، «تراز دیجیتال دو محوره 2199» یا «شیبسنج دیجیتال 2175». این ترکیب نیت خرید را روشنتر میکند و ریسک اشتباه میان تراز ماشینکاری و تراز ساختمانی را کاهش میدهد.
تراز دقیق را در جعبهٔ محافظ، دور از ضربه، رطوبت و براده نگه دارید. کف تماس و ویال را با ابزار زبر نسایید؛ تغییر موضعی کف یا خراش لنز ویال میتواند خواندن را دشوار کند. بدنهٔ آلومینیومی را از ضربه و پیچش حفظ کنید و تراز را بهعنوان اهرم یا خطکش استفاده نکنید. پایهٔ مغناطیسی را پیش از قراردادن تمیز کنید تا ذرات آهن روی کف باقی نمانند. در نسخهٔ دیجیتال باتری، پورتها و نمایشگر را از گردوغبار و مواد شیمیایی دور نگه دارید و دستگاه را طبق محدودهٔ دمایی اعلامشده نگهداری کنید.
اگر حباب کند حرکت میکند، نمایشگر ناپایدار است، بدنه ضربه خورده یا تراز پس از تغییر جهت قرائت ناسازگار میدهد، تا بررسی مرجع از آن برای تنظیم حساس استفاده نکنید. دستگاه دیجیتال را با سطح مرجع یا روش کنترل معتبر بررسی کنید و در صورت نیاز کالیبراسیون تخصصی انجام دهید. برای حفظ قابلیت ردیابی، گواهی کالیبراسیون و سوابق تعمیر را همراه شمارهٔ سریال نگهداری کنید. فاصلهٔ کالیبراسیون یک عدد ثابت برای همهٔ کارگاهها نیست و باید بر اساس حساسیت کاربرد، میزان استفاده، سابقهٔ ضربه و نظام کیفیت مجموعه تعیین شود.
تراز ساختمانی معمولاً برای نصب عمومی و کنترل تقریبی سطح به کار میرود؛ تراز صنعتی یا دقیق برای کنترلهای حساستر طراحی میشود و مشخصات ویال، کف و دقت آن باید از کاتالوگ خوانده شود. ظاهر فلزی یا طول بیشتر بهتنهایی دقت را ثابت نمیکند. برای تنظیم ماشینابزار، حساسیت و قابلیت کالیبراسیون اهمیت دارد.
خیر. خاصیت مغناطیسی روی سطوح فرومغناطیس مؤثر است. آلومینیوم، گرانیت و بسیاری از مواد غیرآهنی جذب پایه نمیشوند. حتی روی فولاد نیز باید سطح را از براده و آلودگی پاک کرد و از لغزش ابزار جلوگیری نمود.
بهتر بودن به کار بستگی دارد. تراز حبابی ساده و بدون باتری است و برای کنترل مرجع در کارگاه مناسب میتواند باشد؛ دیجیتال خواندن عدد و بعضی عملیات ثبت داده را آسان میکند. دقت، پایداری، دامنه، شرایط محیطی و امکان کنترل هر مدل را مقایسه کنید و فقط بر اساس نوع نمایش تصمیم نگیرید.
تراز لیزری برای ایجاد خط یا صفحهٔ مرجع و جانمایی مناسب است، اما جای تراز حساس ماشینکاری یا ابزار سنجش زاویهٔ دقیق را نمیگیرد مگر مشخصات و روش کاربرد همان دستگاه چنین کاری را تأیید کند. برای نصب ماشین به تلرانس نقشه، روش همراستاسازی و ابزار مرجع مناسب رجوع کنید.
واحد را مطابق نقشه و روش کاری انتخاب کنید. درجه برای زاویه، درصد برای شیب و میلیمتر بر متر برای تغییر ارتفاع در طول مشخص کاربرد دارد. پیش از مقایسهٔ دو قرائت، محور، علامت مثبت و منفی، مرجع صفر و واحد نمایش را یکسان کنید.
خیر؛ Bluetooth راه انتقال داده است، نه عامل دقت حسگر. اتصال میتواند ثبت یا تحلیل قرائت را ساده کند، اما دقت به حسگر، کالیبراسیون، روش استفاده و شرایط اندازهگیری بستگی دارد. فاصلهٔ ارتباط واقعی نیز میتواند از موانع و تداخل محیطی اثر بگیرد.
برای خرید تراز اینسایز، ابتدا مشخص کنید ابزار برای تنظیم ماشین، کنترل شفت، اندازهگیری شیب، همسطحکردن تجهیزات یا انتقال خط مرجع استفاده میشود. سپس شکل و طول سطح، قطر شفت، حساسیت یا دقت موردنیاز، محورهای اندازهگیری، واحد، شرایط محیطی و نیاز به ثبت داده را بنویسید. مدل کامل و کد زیرمدل را از جدول مشخصات بررسی کنید؛ نسخههای همخانواده ممکن است در طول، دقت، پایه، ویال، درجهٔ حفاظت و قابلیت اتصال تفاوت داشته باشند. اگر نتیجه برای پذیرش قطعه یا گزارش کیفی استفاده میشود، دربارهٔ گواهی کالیبراسیون، روش کنترل و قابلیت ردیابی نیز پیش از خرید سؤال کنید. قیمت، موجودی و اقلام همراه را برای کد دقیق استعلام کنید و به عنوان عمومی دسته اکتفا نکنید.
