متعلقات و تجهیزات میکروسکوپ

متعلقات میکروسکوپ و تجهیزات جانبی؛ انتخاب درست برای تصویر و اندازه‌گیری بهتر

عملکرد یک میکروسکوپ فقط به بدنه و عدسی آن وابسته نیست. نوع نور، پایه و میز، آداپتور دوربین، عدسی کمکی و نرم‌افزار تعیین می‌کنند نمونه چگونه دیده شود، چه مقدار از میدان در تصویر قرار بگیرد و اپراتور تا چه اندازه بتواند مشاهده یا اندازه‌گیری را تکرار کند. به همین دلیل کاربران بازار ایران عباراتی مانند «لوازم جانبی میکروسکوپ»، «متعلقات میکروسکوپ صنعتی»، «چراغ LED میکروسکوپ»، «دوربین میکروسکوپ»، «استیج میکروسکوپ»، «آداپتور دوربین میکروسکوپ» و «عدسی کمکی میکروسکوپ» را جست‌وجو می‌کنند.

در این گروه از محصولات INSIZE، متعلقات متنوعی از جمله استیج فلزی X-Y برای برخی میکروسکوپ‌های دیجیتال، نور حلقه‌ای و مربعی LED، کنترلر روشنایی، براکت چراغ، منبع نور کواکسیال، عدسی‌های کمکی، آداپتورهای دوربین، دوربین سه‌بعدی با عمق میدان زیاد و مجموعه‌های دوربین و نرم‌افزار تحلیل متالورژی، تخلخل و درز جوش دیده می‌شود. هر قطعه فقط با برخی مدل‌ها و پیکربندی‌ها سازگار است؛ پیش از خرید باید مدل میکروسکوپ، نوع اتصال، ابعاد نصب، نیاز اپتیکی و نرم‌افزار مورد استفاده مشخص شود.

استیج فلزی X-Y میکروسکوپ

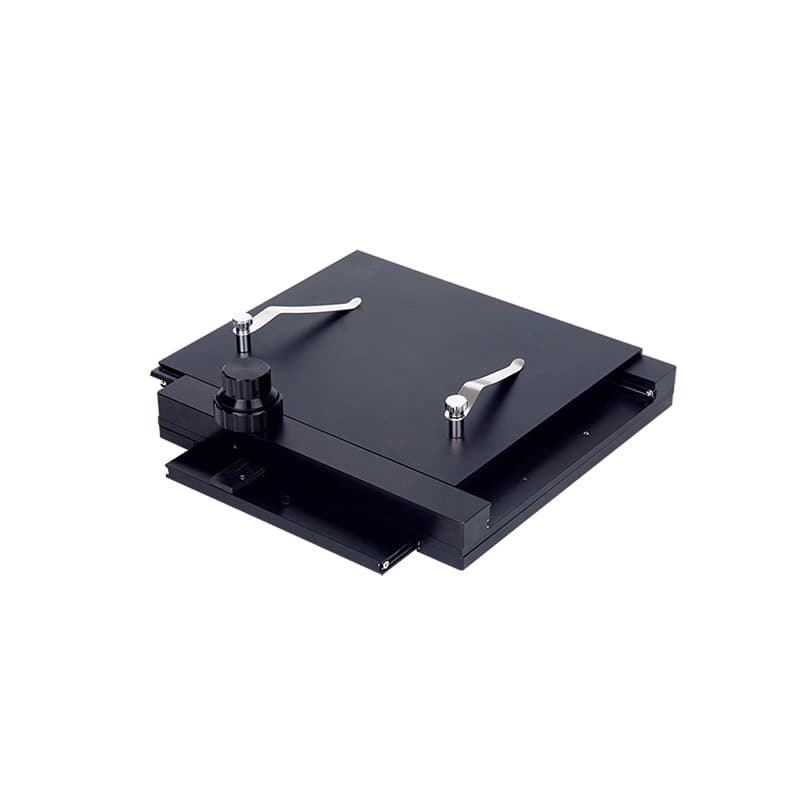

استیج مختصات‌دار یا میز X-Y امکان جابه‌جایی کنترل‌شدهٔ نمونه در دو راستای عمود بر هم را فراهم می‌کند. محصول ISM-DL-STAGE1 در فهرست فروشگاه به‌عنوان استیج فلزی X-Y معرفی شده است. این نوع میز برای میکروسکوپی که از مشاهدهٔ ثابت فراتر می‌رود و نیاز به حرکت نمونه یا تکرار محل بررسی دارد، کاربرد دارد. اپراتور می‌تواند نمونه را با کنترل بیشتر به میدان دید منتقل کند و از جابه‌جایی ناخواسته‌ای که هنگام هل‌دادن دستی قطعه ایجاد می‌شود بکاهد.

استیج X-Y به‌تنهایی دقت اندازه‌گیری یک میکروسکوپ را تضمین نمی‌کند. دقت نهایی به حسگر یا مقیاس محورها، کالیبراسیون نرم‌افزار، هندسهٔ نصب، لقی مکانیکی، فیکسچر، روش انتخاب نقاط و مدل میکروسکوپ وابسته است. در سری‌های دیجیتال، مدل سازگار، ابعاد میز و نوع اتصال را از کاتالوگ همان سری کنترل کنید. مشخصات میز عرضه‌شده در صفحهٔ محصول را با ابعاد قطعه و فضای موردنیاز برای گیره یا نگهدارنده تطبیق دهید. اگر کاربرد اندازه‌گیری ابعادی دقیق است، تأیید کتبی سازگاری و روش کالیبراسیون را از تأمین‌کننده بخواهید.

نورپردازی میکروسکوپ: حلقه‌ای، مربعی، دوشاخه و کواکسیال

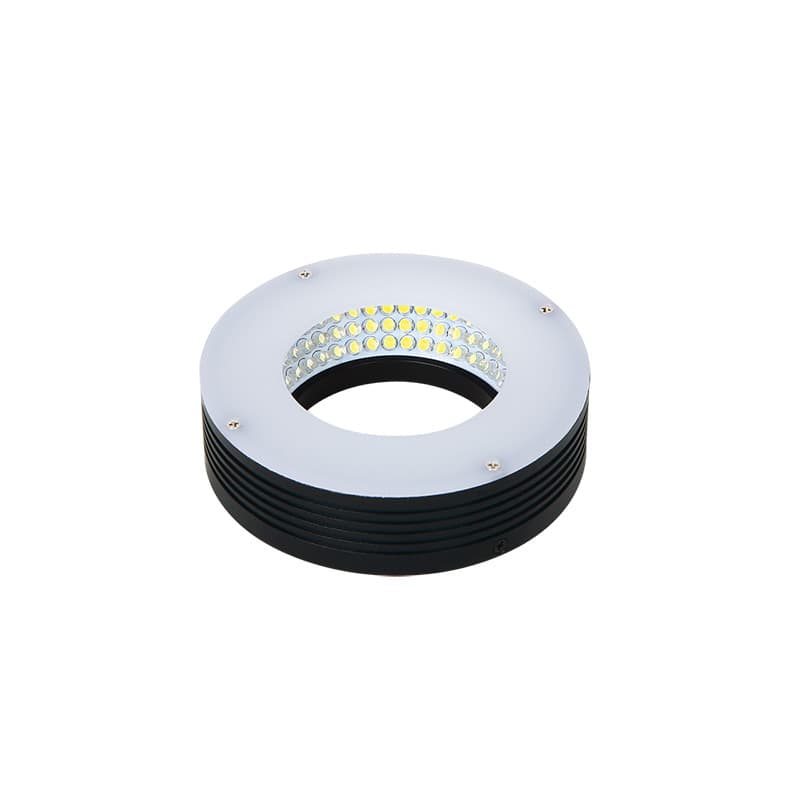

نورپردازی درست می‌تواند مرزها و جزئیات را واضح‌تر کند و از بازتاب‌های مزاحم بکاهد. نور حلقه‌ای LED دور لنز قرار می‌گیرد و برای روشنایی یکنواخت از پیرامون نمونه در بسیاری از کاربردهای بازرسی سطحی استفاده می‌شود. چراغ حلقه LED مدل ISM-LED-9245R در فهرست کالاهای این دسته قرار دارد. هنگام انتخاب نور حلقه‌ای باید قطر نصب، سازگاری با بدنه یا لنز میکروسکوپ، فاصلهٔ کاری، امکان تنظیم شدت و نیاز به کنترلر بررسی شود؛ شمارهٔ مدل به‌تنهایی اندازهٔ دهانه یا سازگاری با هر میکروسکوپی را ثابت نمی‌کند.

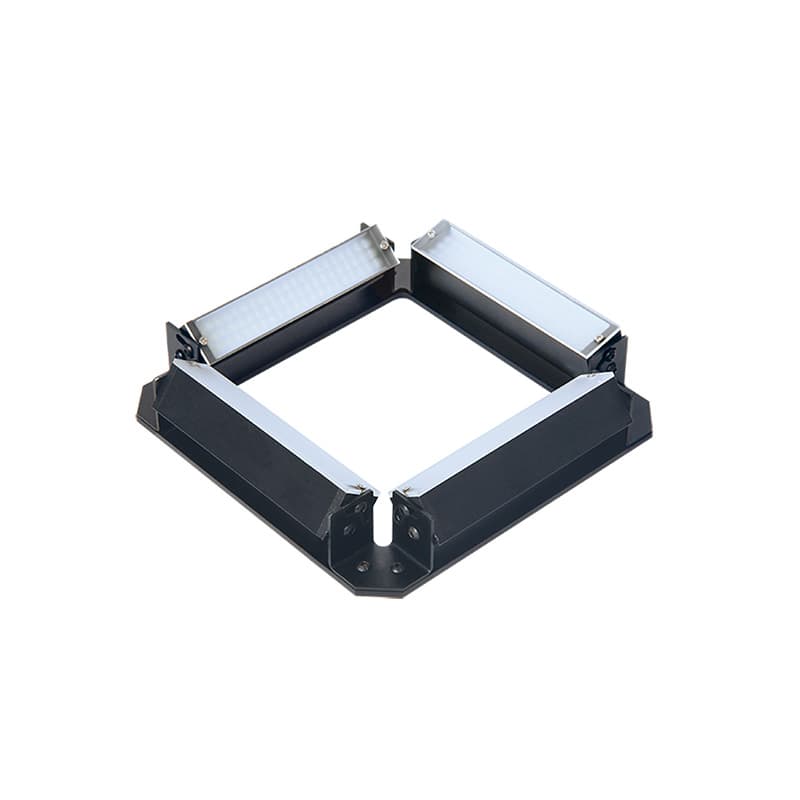

چراغ مربعی LED مدل ISM-LED-100L4 و چراغ دو سر LED مدل ISM-ZS-LED گزینه‌هایی برای آرایش‌های متفاوت روشنایی هستند. نورپردازی از چند سمت می‌تواند سایه یا بازتاب را نسبت به نور حلقه‌ای تغییر دهد؛ انتخاب بهتر به شکل نمونه، بافت سطح، رنگ، میزان براقیت و هدف بازرسی وابسته است. برای سطح صیقلی، نور مستقیم ممکن است بازتاب نقطه‌ای ایجاد کند؛ برای حفره یا لبه، جهت‌دادن نور از زاویهٔ مناسب می‌تواند جزئیات را آشکارتر کند. بهتر است نمونهٔ واقعی خود را با نور پیشنهادی آزمایش کنید.

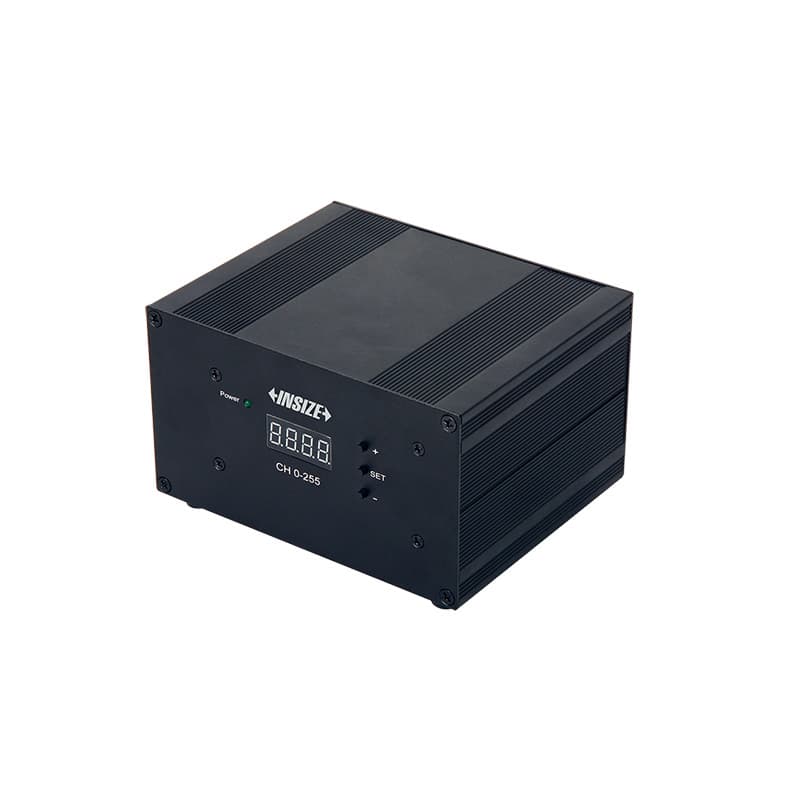

کنترلر دیجیتال روشنایی ISM-LED-CTRL برای کنترل چراغ‌های سازگار در فهرست این دسته آمده و براکت ISM-LED-BRACKET نقش نگهدارنده یا رابط نصب را دارد. کنترلر، براکت، کابل و چراغ باید در قالب یک مجموعهٔ سازگار انتخاب شوند. تعداد کانال، نوع اتصال و توان پشتیبانی‌شده را بدون سند رسمی فرض نکنید و قبل از سفارش دربارهٔ اقلام لازم سؤال کنید. ثابت نگه داشتن شدت و جهت نور در بازرسی‌های تکراری نیز اهمیت دارد؛ تغییر نور ممکن است ظاهر لبه یا بافت سطح را عوض کند و مقایسهٔ تصویرها را دشوار سازد.

منبع نور کواکسیال ISM-DL-COAXIAL برای شرایطی طراحی شده که روشنایی هم‌محور با مسیر مشاهده می‌تواند بازتاب و جزئیات سطح را به شیوه‌ای متفاوت نشان دهد. نور کواکسیال در برخی سطوح تخت و بازتابنده کمک می‌کند تصویر یکنواخت‌تری از جزئیات سطح به دست آید، اما برای همهٔ نمونه‌ها بهترین گزینه نیست. سازگاری با مدل میکروسکوپ و لنز، محل نصب و نیاز به کنترلر باید از دفترچهٔ همان محصول بررسی شود. پیش از تهیهٔ منبع نور جداگانه، از نصب کارخانه‌ای یا محدودیت‌های پیکربندی آگاه شوید.

عدسی کمکی و آداپتور دوربین میکروسکوپ

عدسی کمکی می‌تواند بزرگ‌نمایی، میدان دید یا فاصلهٔ کاری یک مجموعهٔ اپتیکی را تغییر دهد. در فهرست فروشگاه، سری ISM-DL-OB به‌عنوان عدسی‌های کمکی آمده است. افزایش بزرگ‌نمایی معمولاً میدان دید را محدودتر می‌کند و ممکن است فاصلهٔ کاری را نیز تغییر دهد؛ بنابراین بزرگ‌نمایی بیشتر لزوماً برای بازرسی سریع‌تر یا دیدن محدودهٔ وسیع‌تر مناسب نیست. انتخاب باید بر اساس اندازهٔ ویژگی، مقدار میدان موردنیاز، فاصلهٔ نمونه تا لنز و سازگاری با مدل میکروسکوپ صورت گیرد. مشخصات هر عدسی در سری می‌تواند متفاوت باشد و باید کد کامل آن استعلام شود.

آداپتورهای سری ISM-AD رابطی میان دوربین و مجموعهٔ اپتیکی هستند. سازنده برای خانوادهٔ آداپتورهای ISM-AD نمونه‌هایی با بزرگ‌نمایی ۰٫۵X و ۰٫۷۵X و نیز نسخه‌های قابل‌تنظیم فاصلهٔ فوکوس معرفی کرده است. ضریب آداپتور، اندازهٔ تصویر روی حسگر و میدان دید دوربین را تغییر می‌دهد؛ استفاده از آداپتور نامناسب ممکن است باعث وینیتینگ، فوکوس ناقص یا تصویر نامتناسب شود. اتصال مکانیکی، اندازهٔ حسگر، قطر دهانه و فاصلهٔ فوکوس را با دوربین و میکروسکوپ خود تطبیق دهید. برای میکروسکوپ‌های دارای مانت اختصاصی ممکن است آداپتور استاندارد مناسب نباشد.

آداپتور با خود دوربین یکسان نیست. دوربین تصویر را ثبت یا ارسال می‌کند؛ آداپتور فاصله و میدان اپتیکی را با مسیر تصویر و حسگر هماهنگ می‌سازد. اگر دوربین فعلی تصویر تیره، بریده یا خارج از فوکوس دارد، پیش از تعویض دوربین بررسی کنید علت از ضریب آداپتور، فاصلهٔ نصب یا سازگاری اپتیکی نیست. برای اندازه‌گیری تصویری، تطبیق و کالیبراسیون پیکسل‌ها پس از تغییر دوربین یا آداپتور ضروری است.

دوربین سه‌بعدی با عمق میدان زیاد ISM-DF80

دوربین ISM-DF80 در فهرست فروشگاه با عنوان دوربین عمق میدان زیاد سه‌بعدی درج شده است. راهکارهای فوکوس‌انباشت یا تصویربرداری با عمق میدان زیاد برای نمونه‌هایی مفیدند که سطح آن‌ها در ارتفاع‌های مختلف قرار دارد و تصویر تک‌فوکوس همهٔ جزئیات را هم‌زمان واضح نشان نمی‌دهد. با ترکیب اطلاعات تصویری از سطوح فوکوس متفاوت، کاربر می‌تواند نمای قابل‌مشاهده‌تری از بخش‌های ناهم‌سطح به دست آورد. نام و قابلیت دقیق این محصول را با مستندات سازنده و نرم‌افزار همراه بررسی کنید؛ از عنوان سه‌بعدی نباید بدون سند، دقت اندازه‌گیری ارتفاع یا تولید مدل متریک سه‌بعدی را نتیجه گرفت.

کاربردهای احتمالی دوربین با عمق میدان زیاد شامل مشاهدهٔ قطعات برجسته، سطوح ناهموار، اجزای ریز، لبه‌ها و نمونه‌هایی است که فوکوس‌کردن دستی روی همهٔ بخش‌ها دشوار است. هنگام خرید، رزولوشن، نوع اتصال، سازگاری با نرم‌افزار، لنز موردنیاز، روش نوردهی و امکان ذخیره‌سازی داده را سؤال کنید. اگر هدف اندازه‌گیری ابعادی است، مشخص کنید محصول فقط تصویر واضح‌تری ارائه می‌دهد یا قابلیت اندازه‌گیری کالیبره‌شده نیز دارد؛ این دو کارکرد را نباید یکی دانست.

دوربین و نرم‌افزار تحلیل متالورژی، تخلخل و درز جوش

سری ISM-MAS در این فهرست برای کاربردهای تحلیلی جداگانه معرفی شده است: ISM-MAS100 برای تحلیل متالورژی، ISM-MAS200 برای اندازه‌گیری یا تحلیل تخلخل و ISM-MAS300 برای اندازه‌گیری درز جوش. این محصولات را نباید با یک دوربین عمومی میکروسکوپ یا با یک نرم‌افزار واحد و قابل‌تعویض اشتباه گرفت. هر کاربرد ممکن است قواعد آماده‌سازی نمونه، نورپردازی، بزرگ‌نمایی، کالیبراسیون و گزارش‌دهی مخصوص داشته باشد. اگر کار شما کنترل ساختار متالوگرافی، سطح مقطع جوش یا درصد تخلخل است، دامنهٔ نرم‌افزار و روش محاسبه را با نیاز استاندارد یا دستورالعمل کنترل کیفیت سازمان مطابقت دهید.

برای تحلیل متالورژی، آماده‌سازی سطح و کیفیت تصویر بر مشاهدهٔ مرز دانه یا فازها اثر می‌گذارد. برای تخلخل، تعریف ناحیهٔ تحلیل، آستانه‌گذاری تصویر و نحوهٔ تفکیک حفره‌ها باید تکرارپذیر باشد. برای اندازه‌گیری درز جوش نیز انتخاب مقطع، مرز فلز پایه و فلز جوش، نور و مقیاس تصویر اهمیت دارد. نرم‌افزار می‌تواند بخشی از فرایند تشخیص یا اندازه‌گیری را تسهیل کند، اما نتیجهٔ معتبر به اپراتور آموزش‌دیده و روش آزمون مشخص وابسته است. دربارهٔ نسخهٔ نرم‌افزار، زبان، اقلام سخت‌افزاری، سیستم‌عامل سازگار و خروجی گزارش سؤال کنید؛ از نام محصول به‌تنهایی وجود قابلیت استاندارد خاص را فرض نکنید.

چطور متعلقات میکروسکوپ مناسب را انتخاب کنیم؟

1. مدل دقیق میکروسکوپ را پیدا کنید: برند، سری، مدل و در صورت وجود شمارهٔ سریال یا تصویر محل اتصال را آماده کنید.
2. هدف را مشخص کنید: نور بهتر، جابه‌جایی نمونه، ثبت تصویر، افزایش بزرگ‌نمایی، میدان دید بیشتر یا تحلیل تخصصی را از هم تفکیک کنید.
3. سازگاری مکانیکی و اپتیکی را تأیید کنید: قطر نصب، مانت، فاصلهٔ فوکوس، اندازهٔ حسگر، نوع کابل و کنترلر را بر مبنای سند سازنده بررسی کنید.
4. اثر تغییر بر میدان دید را بسنجید: عدسی یا آداپتور می‌تواند هم‌زمان بزرگ‌نمایی، میدان دید و فاصلهٔ کاری را تغییر دهد.
5. نمونهٔ واقعی را آزمایش کنید: سطح براق، تیره یا ناهموار خود را زیر نور و اپتیک پیشنهادی مشاهده کنید.
6. اقلام همراه را فهرست کنید: چراغ، کنترلر، براکت، آداپتور، کابل، نرم‌افزار، دانگل و خدمات نصب را جداگانه بررسی کنید.
7. برای اندازه‌گیری مجدد کالیبره کنید: پس از تغییر دوربین، عدسی، آداپتور یا استیج، اعتبار کالیبراسیون قبلی را فرض نکنید.

تفاوت متعلقات مشاهده‌ای با تجهیزات اندازه‌گیری

بعضی متعلقات کیفیت مشاهده را بهتر می‌کنند، ولی لزوماً دقت ابعادی را افزایش نمی‌دهند. چراغ مناسب می‌تواند مرز نمونه را واضح کند، اما جای کالیبراسیون محور یا مقیاس را نمی‌گیرد. دوربین با رزولوشن بالاتر تصویر جزئی‌تری می‌دهد، ولی به‌تنهایی دقت اندازه‌گیری دستگاه را بالا نمی‌برد. عدسی با بزرگ‌نمایی بیشتر نیز بدون اپتیک مناسب، فوکوس پایدار و کالیبراسیون نمی‌تواند ادعای اندازه‌گیری دقیق را تضمین کند. به همین علت برای خرید باید «مشاهده»، «ثبت تصویر»، «تحلیل تصویر» و «اندازه‌گیری متریک» را به‌عنوان نیازهای جداگانه تعریف کرد.

نکتهٔ طبقه‌بندی این صفحه نیز مهم است: فهرست فعلی شامل آینه‌های بازرسی تلسکوپی 7160 و 7162 و ابزارهای مغناطیسی پیکاپ 7161 و 7163 است. این‌ها ابزارهای بازرسی عمومی کارگاهی‌اند و متعلقات نصب‌شونده روی میکروسکوپ محسوب نمی‌شوند. برای یافتن کالای درست، آن‌ها را از چراغ‌ها، عدسی‌ها، استیج، آداپتور و نرم‌افزار میکروسکوپ تفکیک کنید. این چند محصول بهتر است در دستهٔ ابزارهای بازرسی عمومی یا پیکاپ مغناطیسی قرار گیرند؛ متن این صفحه عمداً آن‌ها را به‌عنوان متعلقات اپتیکی معرفی نمی‌کند.

تمیزکاری، نگهداری و ایمنی

عدسی، دوربین، شیشهٔ استیج و چراغ را با پارچه و محلول توصیه‌شدهٔ سازنده تمیز کنید و از تماس مستقیم انگشت با سطوح اپتیکی بپرهیزید. پیش از نصب متعلقات، برق دستگاه را قطع کنید و از واردکردن فشار به مانت یا کابل خودداری نمایید. کابل‌ها را طوری هدایت کنید که هنگام حرکت استیج یا پایه کشیده نشوند. برای چراغ‌های LED، تهویه و توان منبع تغذیه را رعایت کنید و تنها کنترلر سازگار به کار ببرید. پس از تغییر آرایش نور، شدت روشنایی و موقعیت چراغ را ثبت کنید تا نتایج بازرسی قابل مقایسه بمانند.

آداپتور یا عدسی را با پیچاندن بیش از حد نصب نکنید؛ رزوهٔ ظریف یا سطح اتصال ممکن است آسیب ببیند. میکروسکوپ را با متعلقات سنگین یا دوربین اضافی خارج از ظرفیت پایه بارگذاری نکنید. اگر تصویر دچار لرزش، سایهٔ نامتعارف یا فوکوس‌نشدن شد، ابتدا سازگاری اجزا و وضعیت نصب را بررسی کنید و سپس تنظیمات نرم‌افزار را تغییر دهید. هنگام استفاده از مجموعهٔ دوربین و نرم‌افزار تحلیلی، نسخهٔ پشتیبان از داده‌ها و تنظیمات کالیبراسیون نگه دارید و روش نام‌گذاری نمونه‌ها را استاندارد کنید.

پرسش‌های متداول دربارهٔ لوازم جانبی میکروسکوپ

آیا هر چراغ حلقه‌ای به هر میکروسکوپی وصل می‌شود؟

خیر. قطر دهانه، نوع نصب، برق و کنترلر باید با مدل میکروسکوپ و چراغ سازگار باشد. پیش از خرید، مدل دقیق و ابعاد محل نصب را تأیید کنید.

آداپتور دوربین چه کاری انجام می‌دهد؟

آداپتور مسیر تصویر و فاصلهٔ اپتیکی دوربین را با میکروسکوپ هماهنگ می‌کند. ضریب آن می‌تواند میدان دید و اندازهٔ تصویر را تغییر دهد و پس از نصب ممکن است کالیبراسیون تصویری نیاز به بازبینی داشته باشد.

آیا افزودن عدسی کمکی دقت اندازه‌گیری را بیشتر می‌کند؟

نه لزوماً. عدسی می‌تواند بزرگ‌نمایی، میدان دید یا فاصلهٔ کاری را تغییر دهد. دقت به مدل دستگاه، اپتیک، کالیبراسیون، حسگر و روش اندازه‌گیری وابسته است.

کدام نور برای نمونهٔ براق مناسب‌تر است؟

بسته به هندسهٔ سطح، نور حلقه‌ای، نور زاویه‌دار یا نور کواکسیال می‌تواند تصویر متفاوتی بدهد. بهتر است نمونهٔ واقعی را با گزینه‌های سازگار آزمایش کنید و نور را در روش بازرسی ثابت نگه دارید.

آیا دوربین ISM-DF80 مدل سه‌بعدی‌سنج است؟

عنوان محصول به دوربین عمق میدان زیاد سه‌بعدی اشاره می‌کند؛ این نام به‌تنهایی تضمین اندازه‌گیری ابعادی سه‌بعدی یا دقت ارتفاع نیست. قابلیت دقیق، نرم‌افزار و روش اندازه‌گیری را در مشخصات همان مدل بررسی کنید.

چطور قیمت متعلقات میکروسکوپ را استعلام کنم؟

مدل میکروسکوپ، کد قطعهٔ جانبی، محل نصب، کاربرد، نوع دوربین و نیاز به کنترلر یا نرم‌افزار را اعلام کنید. اقلام همراه و سازگاری را در پیشنهاد قیمت مکتوب بگیرید.

جمع‌بندی و راهنمای سفارش

متعلقات مناسب میکروسکوپ می‌توانند نورپردازی، موقعیت‌دهی نمونه، ثبت تصویر و تحلیل اختصاصی را بهبود دهند؛ اما سازگاری مدل، اتصال و کالیبراسیون تعیین می‌کند که این مزایا واقعاً در کار شما قابل استفاده باشند. استیج ISM-DL-STAGE1، چراغ‌های LED، نور کواکسیال، عدسی‌های ISM-DL-OB، آداپتور ISM-AD و مجموعه‌های تحلیلی ISM-MAS را متناسب با نیاز خود بررسی کنید. پیش از ثبت سفارش، مدل اصلی میکروسکوپ و کد کامل متعلقات را اعلام کنید و اقلام همراه، نرم‌افزار و خدمات نصب را تأیید بگیرید. ابزارهای عمومی مانند آینهٔ بازرسی و پیکاپ مغناطیسی را نیز از متعلقات اپتیکی جداگانه انتخاب کنید.
