ناموجودکولیس ساعتی یا کولیس عقربه‌ای یکی از ابزارهای پرکاربرد اندازه‌گیری طول در کارگاه و کنترل کیفیت است. در بازار ایران، این دو نام معمولاً به یک نوع کولیس اشاره می‌کنند: مقدار جابه‌جایی فک متحرک از طریق صفحه مدرج و عقربه خوانده می‌شود و خط‌کش روی بدنه نیز بخش اصلی اندازه را نشان می‌دهد. اگر خواندن درجه ورنیه برایتان دشوار است یا می‌خواهید عدد را سریع‌تر از روی صفحه عقربه بخوانید، کولیس ساعتی می‌تواند گزینه مناسبی باشد. این دسته شامل کولیس عقربه‌ای استاندارد سری 1312/1311، کولیس‌های ساعتی بزرگ‌برد سری 1316 و کولیس عقربه‌ای با فک‌های کاربیدی سری 1339 است؛ بنابراین هنگام انتخاب، تنها به عنوان «کولیس ساعتی» اکتفا نکنید و کد، ظرفیت، تقسیم‌بندی صفحه، دقت و شکل فک را بررسی کنید.
عبارت‌های جست‌وجوی رایج شامل «خرید کولیس ساعتی اینسایز»، «قیمت کولیس عقربه‌ای»، «کولیس ساعتی ۱۵ سانتی»، «کولیس ساعتی ۳۰ سانت»، «کولیس عقربه‌ای ۵۰۰ میلی‌متر» و «کولیس ساعتی فک کاربیدی» هستند. در صفحه‌های فروشگاهی ایرانی نیز معمول است که ظرفیت به سانتی‌متر (۱۵، ۲۰ یا ۳۰ سانتی‌متر) در عنوان و کد مدل بر حسب میلی‌متر درج شود؛ این دو شیوه بیان، هر دو به دامنه اندازه‌گیری مربوط‌اند. برای جلوگیری از اشتباه، مدل کامل مانند 1312-150A، 1311-200A، 1316-500 یا 1339-150 را در استعلام ذکر کنید و «دقت» را با «درجه‌بندی صفحه» یکی ندانید.
کولیس ساعتی یک خط‌کش مدرج روی بدنه و یک صفحه عقربه‌ای دارد. فک ثابت و فک متحرک برای اندازه‌گیری ابعاد بیرونی یا داخلی روی قطعه قرار می‌گیرند و تیغه عمق‌سنج می‌تواند عمق پله یا سوراخ را اندازه بگیرد. حرکت فک متحرک به سازوکار دنده‌ای و عقربه منتقل می‌شود. کاربر مقدار اصلی را از موقعیت فک روی خط‌کش و کسری از اندازه را از صفحه می‌خواند؛ شیوه جمع‌کردن این دو بخش باید مطابق مدل و تقسیم‌بندی همان کولیس باشد. در بسیاری از مدل‌های این دسته، تقسیم‌بندی عقربه 0.02 میلی‌متر است، اما مدل‌های دیگر تقسیم‌بندی متفاوت دارند؛ حک روی صفحه و مشخصات فنی محصول را ملاک قرار دهید.
در نام‌گذاری رایج، «کولیس ساعتی» معمولاً به صفحه گرد مدرج اشاره دارد و «کولیس عقربه‌ای» همان مفهوم را روشن‌تر بیان می‌کند. «کولیس آنالوگ» هم گاهی برای تمایز از کولیس دیجیتال به کار می‌رود. برخلاف کولیس دیجیتال، این مدل باتری و نمایشگر الکترونیکی ندارد؛ در مقابل، برای خواندن آن باید مقیاس خط‌کش و عقربه را با دقت تفسیر کنید. تفاوت مهم با کولیس ورنیه در روش خواندن جزء اندازه است، نه در اصل استفاده از فک‌ها. کولیس دیجیتال، ورنیه و ساعتی را با توجه به سرعت خواندن، شرایط محیط، نیاز به انتقال داده و مهارت کاربر مقایسه کنید؛ هیچ‌کدام را نمی‌توان بدون توجه به کاربرد، بهترین گزینه برای همه دانست.
کولیس می‌تواند قطر یا ضخامت خارجی، قطر داخلی، پله و عمق را در محدوده طراحی‌شده اندازه بگیرد. با این حال، فک‌های معمولی جایگزین میکرومتر برای همه اندازه‌گیری‌های دقیق نیستند. سطح تماس محدود و نیروی دست می‌تواند نتیجه را تغییر دهد، به‌ویژه برای قطعات نازک، نرم یا انعطاف‌پذیر. برای اندازه‌گیری‌های تکراری، قطعات با تلرانس تنگ یا سطح استوانه‌ای کوچک، ابزار تخصصی‌تر ممکن است نتیجه قابل اتکاتری بدهد. پیش از اعلام عدد نهایی، سطح تماس و نوع اندازه را با توانایی واقعی همان کولیس تطبیق دهید.

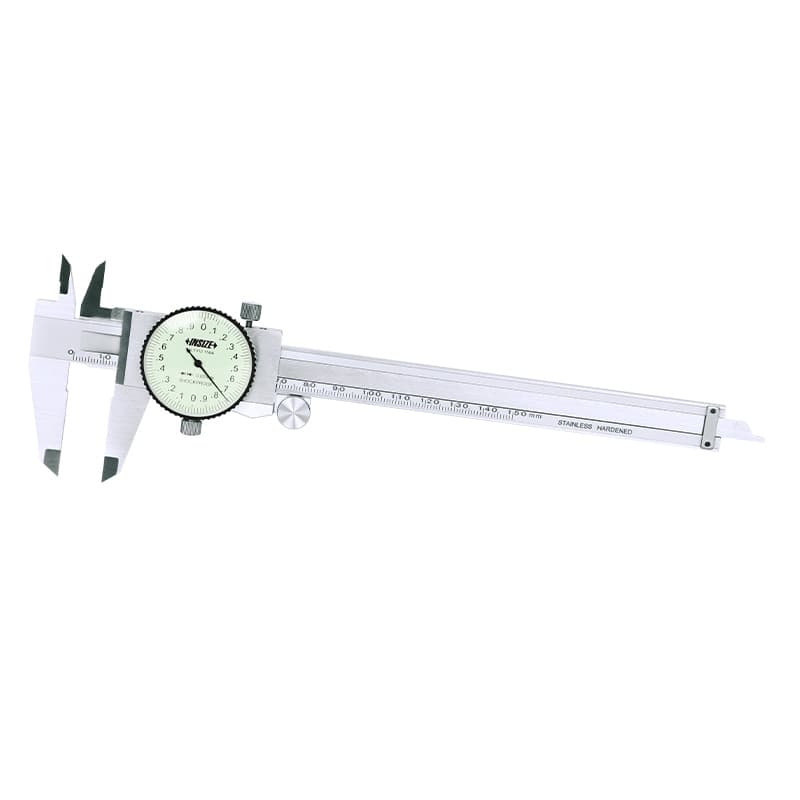

سری 1312/1311 برای اندازه‌گیری‌های عمومی در ظرفیت‌های متداول تولیدی و تعمیرگاهی در نظر گرفته شده است. کدهای 1312-150A، 1312-200A و 1312-300A به ترتیب ظرفیت‌های 0 تا 150، 0 تا 200 و 0 تا 300 میلی‌متر دارند و دقت اعلام‌شده برای این کدها ±0.03 میلی‌متر است. درجه‌بندی عقربه سری 1312 برابر 0.02 میلی‌متر است. سری 1311 نیز با درجه‌بندی 0.01 میلی‌متر عرضه می‌شود؛ دقت اعلام‌شده در دامنه‌های مختلف می‌تواند متفاوت باشد و در جدول رسمی برای نمونه‌های 150، 200 و 300 میلی‌متری ±0.03 میلی‌متر آمده است. تقسیم کوچک‌تر صفحه را با دقت کل اشتباه نگیرید: 0.01 یا 0.02 میلی‌متر گام قرائت است و به‌تنهایی تضمین نمی‌کند خطای اندازه‌گیری همان مقدار باشد.
در برخی فروشگاه‌های بازار ایران، مدل استاندارد با نام‌هایی مثل «کولیس ساعتی ۱۵۰ میلی‌متر»، «کولیس عقربه‌ای ۲۰ سانتی» یا «کولیس ۳۰۰ میلی‌متر مدل 1312» عرضه می‌شود. در همان فروشگاه‌ها ممکن است عدد ظرفیت و کد مدل به ترتیب متفاوتی در عنوان آمده باشد؛ برای مثال 150-1312 یا 1312-150. کد سازنده را با درج پسوند کامل کنترل کنید و به چیدمان عدد در عنوان بسنده نکنید. اگر محصول به صورت متغیر و چندظرفیتی عرضه شده، مشخص کنید کدام ظرفیت و کدام درجه‌بندی صفحه را سفارش می‌دهید.

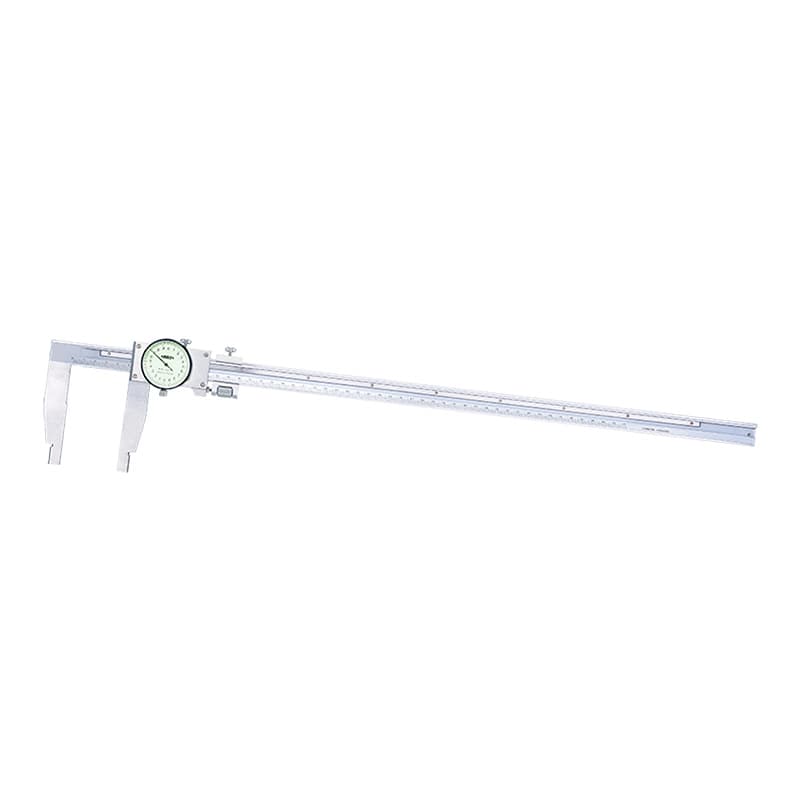

سری 1316 کولیس ساعتی با ظرفیت‌های بزرگ‌تر است و برای اندازه‌هایی طراحی شده که در محدوده کولیس‌های 150 تا 300 میلی‌متر جا نمی‌گیرند. مدل 1316-500 دامنه 0 تا 500 میلی‌متر و دقت ±0.05 میلی‌متر دارد؛ نسخه‌های 600، 1000 و 1500 میلی‌متری نیز با دقت‌های اعلام‌شده متفاوت عرضه می‌شوند. برای نمونه، دقت مدل‌های 1316-1000 و 1316-1500 به‌ترتیب ±0.07 و ±0.11 میلی‌متر است. در ابزارهای بزرگ، طول کلی و هندسه فک نیز مهم می‌شود: پیش از خرید مطمئن شوید قطعه در محدوده قرار می‌گیرد و فک با سطح مورد سنجش تماس درست پیدا می‌کند. ظرفیت بیشتر به معنی دقت بیشتر نیست.

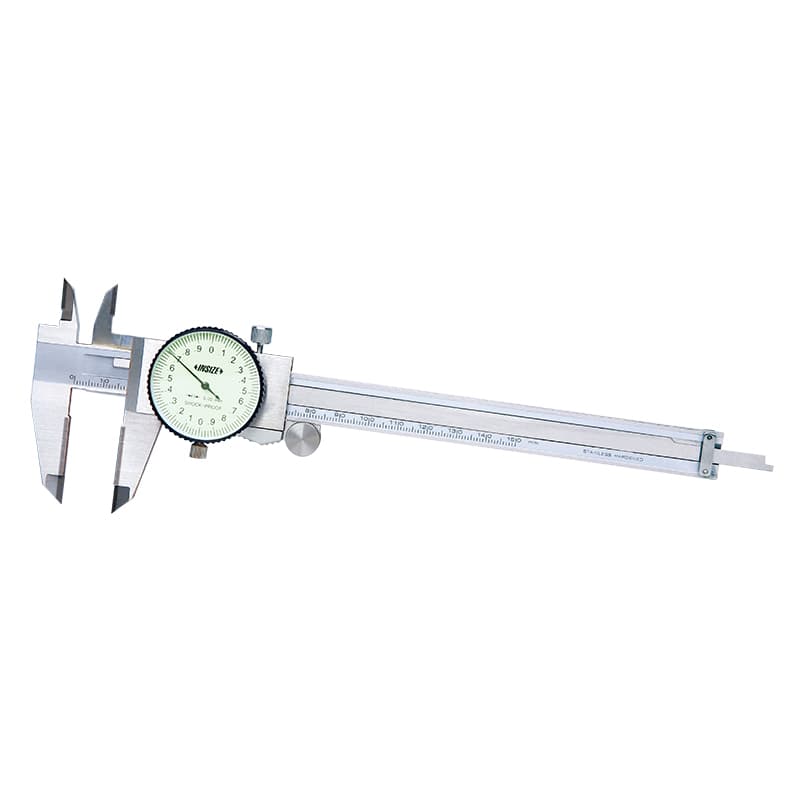

سری 1339 کولیس عقربه‌ای با نوک‌های اندازه‌گیری کاربیدی است. مدل 1339-150 دامنه 0 تا 150 میلی‌متر، تقسیم‌بندی عقربه 0.02 میلی‌متر و دقت ±0.03 میلی‌متر دارد. سازنده برای این خانواده نسخه‌های دیگری نیز مشخص می‌کند؛ از این رو اگر به ظرفیت متفاوت نیاز دارید، کد دقیق آن را بررسی کنید. فک‌های کاربیدی برای تماس‌های مکرر و شرایطی که جنس نوک اندازه‌گیر اهمیت دارد، می‌توانند مناسب باشند؛ اما وجود کاربید به معنی مجازبودن فشار زیاد، مصونیت کامل از لب‌پریدگی یا مناسب‌بودن برای تمام سطوح نیست. نوک‌ها را تمیز نگه دارید و از ضربه، خراش‌انداختن و اندازه‌گیری قطعه داغ خودداری کنید.
خواندن سریع و بصری یکی از دلایل محبوبیت کولیس عقربه‌ای است. صفحه مدرج کمک می‌کند تغییر اندازه در حین تنظیم یا مقایسه قطعه‌ها دیده شود و برخلاف نوع دیجیتال، وابستگی به باتری وجود ندارد. اگر اپراتور با صفحه و مقیاس آشنا باشد، این ابزار برای کنترل روزمره ابعاد مناسب است. در عوض، ضربه می‌تواند به سازوکار عقربه و دنده آسیب بزند، صفحه ممکن است پس از آسیب یا لقی درست صفر نماند و خواندن زاویه‌دار، پارالاکس و برداشت نادرست از دور کامل عقربه خطا ایجاد کند. برای استفاده صنعتی، بازرسی ظاهری و کنترل صفر بخشی از کار است، نه اقدامی اختیاری.
از دیگر مزیت‌ها، آشنایی سریع کاربرانی است که کولیس ورنیه را می‌شناسند و می‌خواهند کسری اندازه را از صفحه بخوانند. اما اگر کاربر هر روز با واحدهای متعدد، خروجی داده دیجیتال، تبدیل میلی‌متر و اینچ یا اندازه‌گیری در شرایط کم‌نور سروکار دارد، کولیس دیجیتال ممکن است کار را ساده‌تر کند. اگر ابزار باید در محیط آلوده، مرطوب یا دارای احتمال ضربه استفاده شود، درجه حفاظت و دستورالعمل مدل مشخص را بررسی کنید؛ صرف عقربه‌ای بودن آن را ضدآب یا ضدضربه نمی‌کند. برخی مدل‌های سازنده عبارت shockproof را دارند، اما این ویژگی را فقط به همان مدل‌هایی نسبت دهید که رسماً چنین مشخصه‌ای دارند.
کولیس ساعتی برای اندازه‌گیری سریع ابعاد عمومی بسیار کارآمد است، ولی اندازه‌گیری دقیق به کالیبراسیون، نیروی ثابت، تمیزی قطعه و صحت تماس فک‌ها وابسته می‌ماند. برای شفت استوانه‌ای، فک را عمود بر محور نگه دارید؛ برای قطر داخلی، فک‌ها را بدون کج‌کردن باز کنید و بیشینه مقدار قابل تکرار را با حرکت کنترل‌شده بیابید. برای عمق، سطح مرجع کولیس باید کاملاً روی سطح قطعه بنشیند. به‌خصوص در قطعات بزرگ، تنها عدد نمایش‌داده‌شده را کافی ندانید و روش را با استاندارد یا نقشه فنی قطعه تطبیق دهید.
پیش از هر اندازه‌گیری، سطوح فک‌ها را تمیز کنید و فک‌ها را آرام ببندید. در تماس کامل، عقربه باید با نشان صفر یا وضعیت مرجع مدل هماهنگ باشد؛ اگر چنین نیست، روش صفرکردن یا تنظیم صفحه را از دفترچه همان کد بخوانید. صفحه را در زاویه‌ای بخوانید که دید مستقیم داشته باشید تا خطای پارالاکس کمتر شود. در اندازه‌گیری بیرونی، فک‌ها را صاف و موازی روی قطعه قرار دهید و با نیروی ثابت ببندید؛ فشردن بیش از حد می‌تواند برای قطعه نرم نتیجه را کم نشان دهد یا فک را تحت فشار قرار دهد.
برای اندازه‌گیری داخلی، فک‌های داخلی را در دهانه قرار دهید و کولیس را به‌آرامی جابه‌جا کنید تا تماس صحیح و بیشترین مقدار قابل تکرار به دست آید. برای پله یا عمق، سطح مبنا باید بدون فاصله روی قطعه قرار بگیرد و تیغه یا میله عمق‌سنج با راستای اندازه‌گیری موازی باشد. بعد از اندازه‌گیری، ابزار را از قطعه جدا کنید؛ با فک‌ها قطعه را نکشید و از کولیس برای خط‌کشی، اهرم‌کردن یا جداکردن قطعه استفاده نکنید. این کارها می‌تواند فک یا سازوکار صفحه را از تنظیم خارج کند.
کولیس را در جعبه خود نگهداری کنید، از افتادن و ضربه به صفحه عقربه جلوگیری کنید و ابزار را با نیروی اضافی به هم نبندید. پس از کار در محیط روغنی یا براده‌دار، سطح را با دستمال مناسب پاک کنید و از ورود آلودگی به مکانیزم خودداری نمایید. از اندازه‌گیری قطعه‌ای که تازه ماشین‌کاری شده و هنوز گرم است پرهیز کنید؛ انبساط حرارتی می‌تواند نتیجه را تغییر دهد. اگر عقربه گیر می‌کند، در بازه‌های مختلف به صفر برنمی‌گردد، لقی محسوس فک دارید یا خوانش با مرجع اختلاف دارد، ابزار را برای بررسی و کالیبراسیون متوقف کنید.
کولیس عقربه‌ای در ماشین‌کاری، کنترل ابعادی قطعات تراش‌کاری و فرزکاری، کارگاه‌های قالب و ابزار، تعمیرگاه‌های صنعتی، مونتاژ و بازرسی ورودی کاربرد دارد. کولیس 150 میلی‌متری برای بسیاری از اندازه‌های عمومی و میزکارها انتخاب رایجی است؛ ظرفیت‌های 200 و 300 میلی‌متر برای قطعات بزرگ‌تر به‌کار می‌روند و سری 1316 برای سنجش ابعاد بزرگ‌تر طراحی شده است. در محیط تولید، بازرسی نمونه‌ای می‌تواند تغییر ابعاد را سریع نشان دهد؛ برای اندازه‌گیری پذیرش نهایی، سطح دقت موردنیاز و روش مصوب کنترل کیفیت را ملاک قرار دهید.
در بازار ایران، نام‌هایی مانند «کولیس ساعتی»، «کولیس عقربه‌ای»، «کولیس ساعت‌دار» و «کولیس آنالوگ» رایج‌اند. فروشگاه‌ها غالباً ظرفیت را به صورت 15، 20 و 30 سانتی‌متر درج می‌کنند، اما اسناد سازنده آن را بر حسب میلی‌متر می‌نویسند. بنابراین در جست‌وجو یا استعلام، هر دو را کنار هم بیاورید: «کولیس ساعتی ۱۵ سانتی‌متر INSIZE مدل 1312-150A». برای مدل ویژه نیز صفت اصلی را وارد کنید، مانند «کولیس ساعتی فک کاربیدی 1339-150». این صورت‌بندی، هم با واژگان آشنای خریدار ایرانی سازگار است و هم محصول را از کولیس دیجیتال یا ورنیه متمایز می‌کند.
قیمت کولیس ساعتی اینسایز به ظرفیت، سری، درجه‌بندی، نوع فک، وضعیت موجودی و خدمات فروشنده بستگی دارد و قیمت بازار در زمان‌های مختلف تغییر می‌کند. برای مقایسه، عنوان مشابه کافی نیست: دو کولیس 150 میلی‌متری ممکن است یکی 1312 با فک استاندارد و دیگری 1339 با نوک کاربیدی باشد. همچنین قیمت 500 میلی‌متری سری 1316 را با مدل 150 میلی‌متری مقایسه نکنید. کد کامل روی محصول، دقت، تقسیم صفحه و مدارک همراه را پیش از نتیجه‌گیری درباره ارزش خرید کنار هم بگذارید.
پیش از سفارش از فروشنده بپرسید دقیقاً کدام پسوند ارسال می‌شود، ظرفیت بر حسب میلی‌متر چیست، تقسیم‌بندی عقربه چند است و آیا کالا با جعبه و مدارک معرفی‌شده تحویل می‌شود. اگر نیاز پروژه به کالیبراسیون قابل استناد وابسته است، نوع گواهی، آزمایشگاه صادرکننده و قابلیت ردیابی را مکتوب کنید. عبارت «کالیبره» در صفحه محصول بدون نام مدرک و دامنه آن برای تصمیم فنی کافی نیست. صفحه محصول و کاتالوگ رسمی را برای مشخصات مقایسه کنید و از فروشنده بخواهید عکس پلاک یا شماره مدل را پیش از ارسال تأیید کند.
در عرف بازار، هر دو معمولاً نام یک ابزار هستند؛ یعنی کولیس با صفحه مدرج و عقربه. بهتر است در سفارش، کد محصول را هم بگویید تا با کولیس دیجیتال یا کولیس ورنیه اشتباه نشود.
نه لزوماً. درجه‌بندی صفحه، گام خواندن عقربه است؛ دقت اعلام‌شده سازنده مشخصه جداگانه‌ای است و با ظرفیت یا سری می‌تواند تفاوت داشته باشد. هر دو مقدار را از مشخصات همان مدل بخوانید.
اگر بزرگ‌ترین اندازه قطعات شما در محدوده 150 میلی‌متر است، مدل 150 معمولاً جمع‌وجورتر و راحت‌تر است. برای قطعات بزرگ‌تر، ظرفیت 200 یا 300 میلی‌متر لازم می‌شود. ظرفیت را بر پایه قطعه و دسترسی انتخاب کنید، نه صرفاً بزرگ‌تر بودن عدد.
وقتی نوع تماس و دوام سطح اندازه‌گیری برای فرایند شما مزیت فک کاربیدی را توجیه می‌کند، سری 1339 را بررسی کنید. مشخصات، ظرفیت و نوع سطح فک را از کد کامل تأیید کنید؛ فک کاربیدی جایگزین روش صحیح و نیروی اندازه‌گیری مناسب نیست.
بسیاری از کولیس‌ها تیغه یا میله عمق‌سنج دارند، اما دامنه، سطح اتکا و دقت آن برای کار شما باید بررسی شود. برای عمق‌های زیاد یا تلرانس سخت، عمق‌سنج تخصصی ممکن است انتخاب مناسب‌تری باشد.
تناوب ثابت برای همه محیط‌ها وجود ندارد؛ دفعات استفاده، ضربه، شرایط نگهداری، الزامات کیفیت و ریسک قطعه آن را تعیین می‌کنند. برنامه کالیبراسیون سازمان یا استاندارد کاری خود را دنبال کنید و پس از ضربه یا نشانه خطا، ابزار را زودتر بررسی کنید.
برای اندازه‌گیری عمومی، سری 1312/1311 را بر اساس ظرفیت و درجه‌بندی مورد نیاز مقایسه کنید؛ برای قطعات بزرگ‌تر، مدل‌های 1316 را با توجه به دامنه و دقت هر سایز بسنجید؛ و اگر فک کاربیدی لازم دارید، به سراغ مدل دقیق سری 1339 بروید. پیش از خرید کولیس ساعتی اینسایز، سه مورد را یادداشت کنید: بیشترین اندازه قطعه، تلرانس قابل قبول و نوع تماس فک. سپس کد کامل، تقسیم صفحه، دقت، طول کلی و مدارک همراه را کنترل کنید. این روش از انتخاب صرفاً بر مبنای قیمت یا عبارت کلی «کولیس عقربه‌ای» جلوگیری می‌کند و کمک می‌کند ابزار با نیاز واقعی کارگاه و نامی که در بازار ایران برای آن جست‌وجو می‌شود، هم‌خوان باشد.
