ناموجودکولیس ورنیه یا کولیس ساده یکی از ابزارهای پرکاربرد اندازه‌گیری طول در کارگاه، ابزارسازی و کنترل کیفیت است. با یک کولیس مناسب می‌توان ابعاد خارجی، قطر داخلی، عمق و پله را اندازه‌گیری کرد؛ به همین دلیل در بازار ایران آن را با نام‌هایی مثل «کولیس ساده»، «کولیس خط‌کش‌دار»، «کولیس ورنیه»، «کولیس ۱۵ سانت»، «کولیس ۲۰ سانت» و «کولیس صنعتی» جست‌وجو می‌کنند. دستهٔ حاضر مدل‌های استاندارد، مینیاتوری، فک بلند، فک کاربیدی، فک جداشونده، پیچ تنظیم دقیق، قفل شست، نسخهٔ چپ‌دست و کولیس دندانه‌سنج ورنیه را دربرمی‌گیرد.
در کولیس ورنیه، یک خط‌کش اصلی و یک مقیاس متحرک روی کشویی به نام ورنیه وجود دارد. کاربر عدد را از هم‌زمانی خطوط این دو مقیاس می‌خواند. این ساختار نیازی به نمایشگر یا باتری ندارد و در محیط‌های متنوع کارگاهی قابل استفاده است؛ اما خواندن صحیح به تمیزی سطوح، بستن مناسب فک‌ها، نیروی ثابت و مهارت کاربر وابسته است. کولیس برای هر اندازه‌گیری دقیق جایگزین میکرومتر، عمق‌سنج تخصصی یا بورگیج نیست. ابزار باید با تلرانس و هندسهٔ قطعه متناسب باشد.
فک‌های بیرونی برای اندازه‌گیری ضخامت، عرض، قطر خارجی یا طول قطعه استفاده می‌شوند. فک‌های داخلی برای قطر سوراخ یا فاصلهٔ داخلی به‌کار می‌روند، مشروط به آنکه طول و فرم فک به سطح مناسب برسد. میلهٔ عمق‌سنج در انتهای بعضی کولیس‌ها برای اندازه‌گیری عمق شیار یا سوراخ استفاده می‌شود و سطح پله‌ای پشت فک‌ها می‌تواند ارتفاع پله را بسنجد. این چهار روش در یک ابزار جمع می‌شوند، ولی هرکدام محدودیت دسترسی و خطای خاص خود را دارند.
کولیس با فک استاندارد برای قطعه‌ای که سطح تخت و قابل دسترسی دارد مناسب است. شیار باریک، سوراخ کور، لبهٔ داخلی نزدیک به دیواره یا قطعهٔ نرم ممکن است به ابزار خاص‌تری نیاز داشته باشد. هنگام اندازه‌گیری قطر داخلی، فک‌ها باید در قطر واقعی قرار گیرند و ابزار کج نباشد. برای اندازه‌گیری عمق، سطح پایه باید کامل روی مرجع بنشیند. اندازه‌گیری سطح منحنی یا قطعهٔ دوران‌دار با کولیس می‌تواند خطرناک و نادقیق باشد؛ دفترچهٔ سازنده نیز تأکید می‌کند هنگام چرخش قطعه اندازه‌گیری انجام نشود.
برای خواندن کولیس، ابتدا سطوح اندازه‌گیری را تمیز کنید، فک‌ها را ببندید و بررسی کنید صفر مقیاس اصلی و صفر ورنیه بر هم منطبق‌اند. اگر بین فک‌ها نور یا فاصله دیده می‌شود، ابزار نیاز به پاک‌سازی یا بررسی دارد. سپس فک‌ها را با فشار ملایم و یکنواخت روی قطعه قرار دهید. عدد صحیح مقیاس اصلی که پیش از صفر ورنیه قرار دارد را بخوانید. بعد خطی را روی ورنیه پیدا کنید که دقیقاً با یکی از خطوط مقیاس اصلی هم‌راستا شده است. مقدار آن خط، بسته به تقسیم‌بندی ورنیه، به قرائت اصلی افزوده می‌شود.
برای نمونه، در ورنیه با گام ۰٫۰۲ میلی‌متر، اگر خط دوازدهم منطبق باشد، سهم ورنیه ۰٫۲۴ میلی‌متر است و باید به عدد مقیاس اصلی اضافه شود. مقدار دقیق گام را از حک روی ابزار یا مشخصات مدل بخوانید؛ برخی کولیس‌ها درجه‌بندی ۰٫۰۵ میلی‌متر یا ۰٫۰۲ میلی‌متر دارند و بعضی نسخه‌ها مقیاس اینچی نیز ارائه می‌کنند. ترتیب قرائت و تعداد تقسیم‌ها با مدل تغییر می‌کند. از حفظ کردن روش یک کولیس و تعمیم آن به هر ورنیه بدون بررسی تقسیم‌بندی خودداری کنید.
اگر کولیس قفل‌کن دارد، پس از تثبیت فک‌ها می‌توان لغزنده را برای خواندن راحت‌تر ثابت کرد؛ ولی قفل را آن‌قدر سفت نکنید که کشویی جابه‌جا شود. در اندازه‌گیری تکراری، جهت نزدیک‌کردن فک‌ها و نیروی تماس را یکسان نگه دارید. اندازه‌گیری چندباره روی یک قطعه، اختلاف قرائت را آشکار می‌کند و می‌تواند خطای نصب، ناهمواری سطح یا لقی را نشان دهد. اگر نتیجه نزدیک حد تلرانس است، یک قرائت منفرد را مبنای تصمیم قرار ندهید؛ روش کنترل و ابزار مناسب‌تر را با مسئول کیفیت هماهنگ کنید.
درجه‌بندی یا تفکیک‌پذیری نشان می‌دهد مقیاس کولیس چه گام‌هایی را قابل خواندن می‌کند؛ دقت یا خطای مجاز مشخصهٔ جداگانه‌ای است که از کد، محدوده و شرایط تعریف‌شده پیروی می‌کند. کولیس ورنیه با گام ۰٫۰۲ میلی‌متر لزوماً خطای اندازه‌گیری ۰٫۰۲ میلی‌متر ندارد. در کاتالوگ اینسایز، برای بعضی نسخه‌های 1205 محدودهٔ ۰ تا ۱۵۰ میلی‌متر با دقت ±۰٫۰۵ میلی‌متر و برای برخی نسخه‌های با درجه‌بندی ۰٫۰۲ میلی‌متر دقت ±۰٫۰۳ میلی‌متر درج شده است. این تفاوت نشان می‌دهد کد و نسخهٔ دقیق را باید کنترل کرد.
دقت واقعی اندازه‌گیری به وضعیت ابزار، صفر، سایش فک، دمای قطعه، نیروی دست، زاویهٔ تماس، زبری سطح، گردی قطعه و کالیبراسیون وابسته است. خط‌کش کولیس را با نیروی زیاد روی قطعه فشار ندهید؛ فک‌های نازک می‌توانند خم شوند یا قطعهٔ نرم تغییر شکل دهد. برای اندازه‌گیری ابعاد کوچک با تلرانس محدود، میکرومتر ممکن است روش دقیق‌تری باشد. برای سوراخ‌های داخلی نیز بورگیج یا داخل‌سنج مناسب می‌تواند از فک‌های کوتاه کولیس نتیجهٔ قابل اعتماد‌تری بدهد.

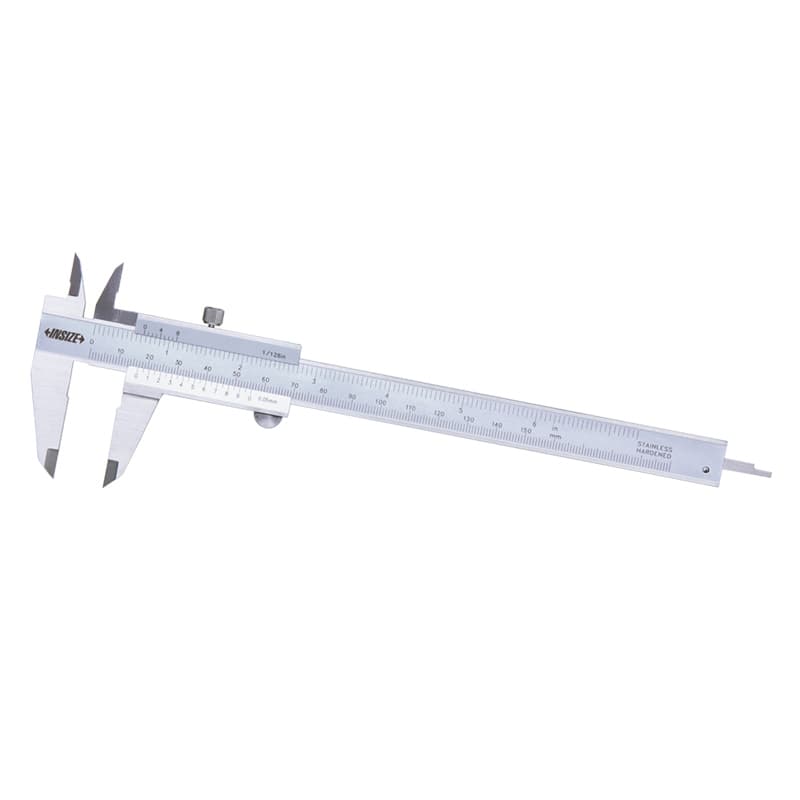

سری 1205 در اندازه‌های رایج و با نسخه‌های متفاوت متریک یا ترکیبی متریک/اینچ عرضه می‌شود. مدل‌های ۱۵۰، ۲۰۰ و ۳۰۰ میلی‌متری نیازهای عمومی کارگاهی را پوشش می‌دهند و بعضی نسخه‌ها درجه‌بندی ۰٫۰۵ یا ۰٫۰۲ میلی‌متر دارند. طول بیشتر محدودهٔ اندازه‌گیری را افزایش می‌دهد، اما ابزار بزرگ‌تر می‌شود و کنترل موازی‌بودن فک‌ها و نیروی تماس اهمیت بیشتری پیدا می‌کند. در خرید، عدد روی بدنه، پسوند کد، محدودهٔ اندازه‌گیری و واحدها را با سفارش تطبیق دهید.
کولیس استاندارد معمولاً انتخاب اولیه برای اندازه‌گیری روزمرهٔ قطعاتی است که فک‌ها به آن‌ها دسترسی دارند. سطح اصلی، فک‌های داخلی، فک‌های بیرونی، قفل کشویی و مقیاس باید هنگام تحویل بررسی شوند. اگر در کارگاه نیاز به خواندن سریع بدون حساب ورنیه دارید، مدل ساعتی یا دیجیتال را نیز مقایسه کنید؛ اما نمایشگر ساده‌تر به معنی برتری مطلق یا دقت تضمینی بیشتر نیست.

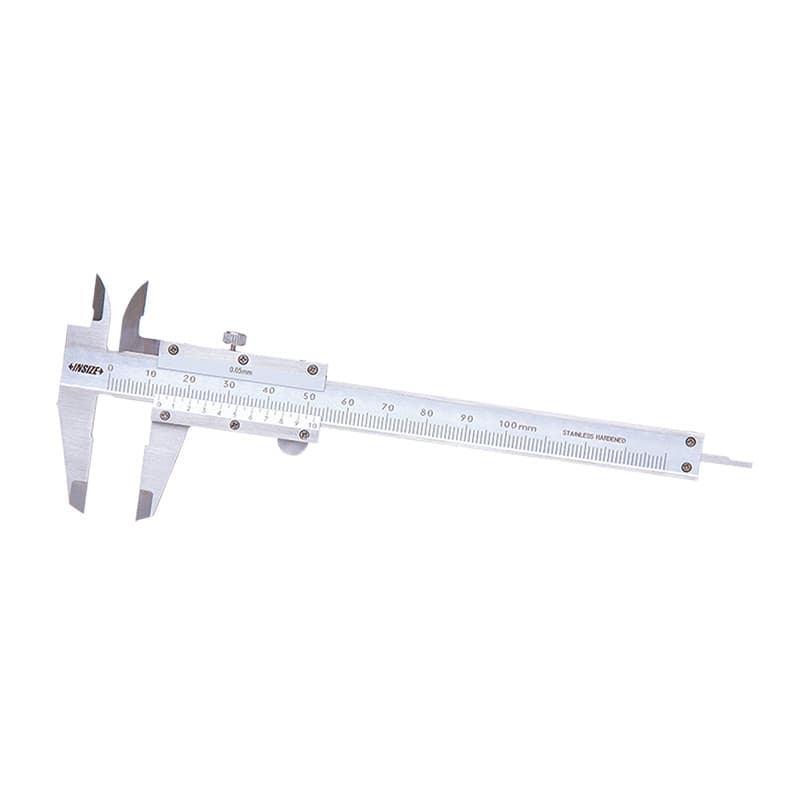

مدل‌های مینیاتوری خانوادهٔ 1201، 1203 و 1204 برای اندازه‌گیری ابعاد کوچک و فضای محدود طراحی شده‌اند. نمونه‌های موجود در این دسته تا محدودهٔ ۷۰ میلی‌متر معرفی شده‌اند. بدنهٔ کوچک برای قطعات ریز یا کیف ابزار مناسب است، ولی کوتاهی فک و خط‌کش محدودیت دسترسی و محدوده ایجاد می‌کند. پیش از خرید بررسی کنید فک‌ها به محل اندازه‌گیری می‌رسند و ابعاد قطعه در بازهٔ واقعی قرار می‌گیرد؛ عدد ۷۰ میلی‌متر الزاماً به معنی دسترسی راحت به هر ویژگی تا این مقدار نیست.

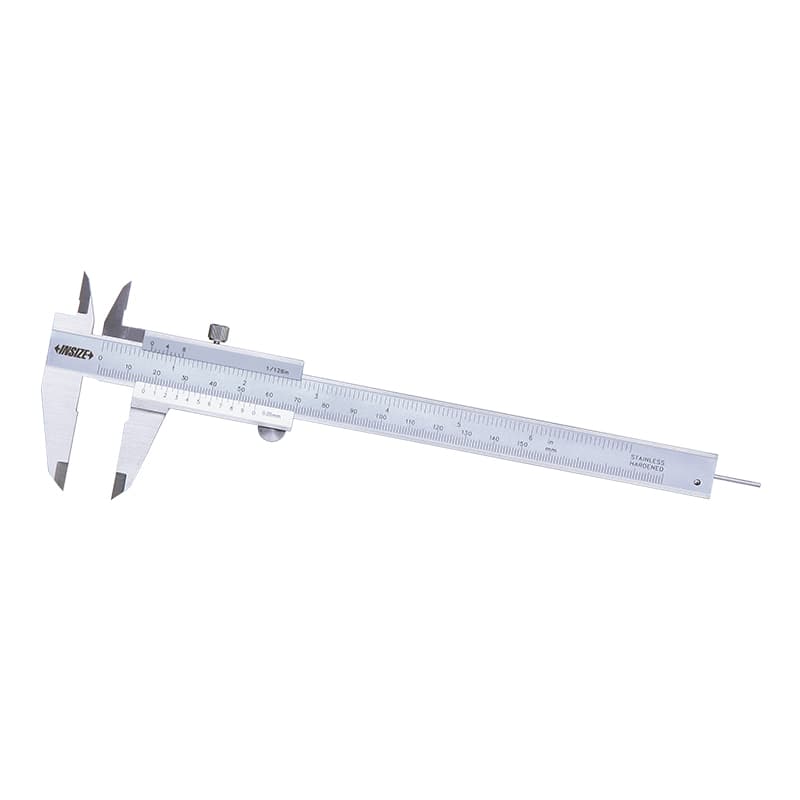

کولیس 1202 با میلهٔ عمق‌سنج گرد برای بعضی کاربردهای عمق‌سنجی ساخته شده است. میلهٔ گرد می‌تواند در سوراخ‌ها و نقاطی که تکیه‌گاه انتهایی باریک‌تر لازم است مفید باشد، اما روش اندازه‌گیری باید با سطح پایه و هندسهٔ سوراخ سازگار باشد. برای عمق زیاد، شیار باریک یا تلرانس محدود، عمق‌سنج مستقل و پایه‌دار ممکن است انتخاب بهتری باشد. قبل از ثبت سفارش مطمئن شوید کد محصول و فرم میله همان چیزی است که در کاربرد شما نیاز دارید.

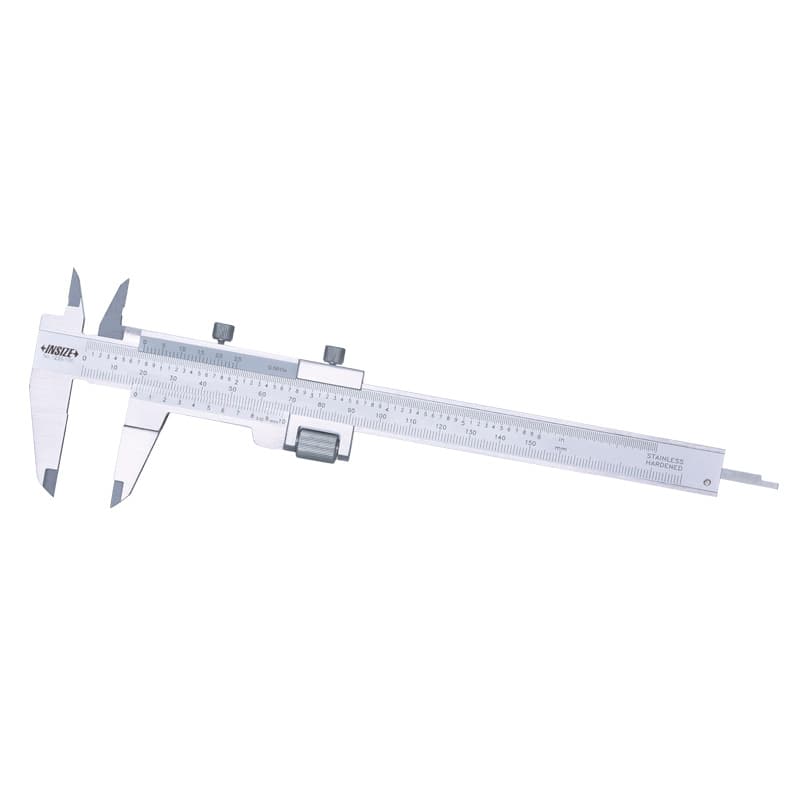

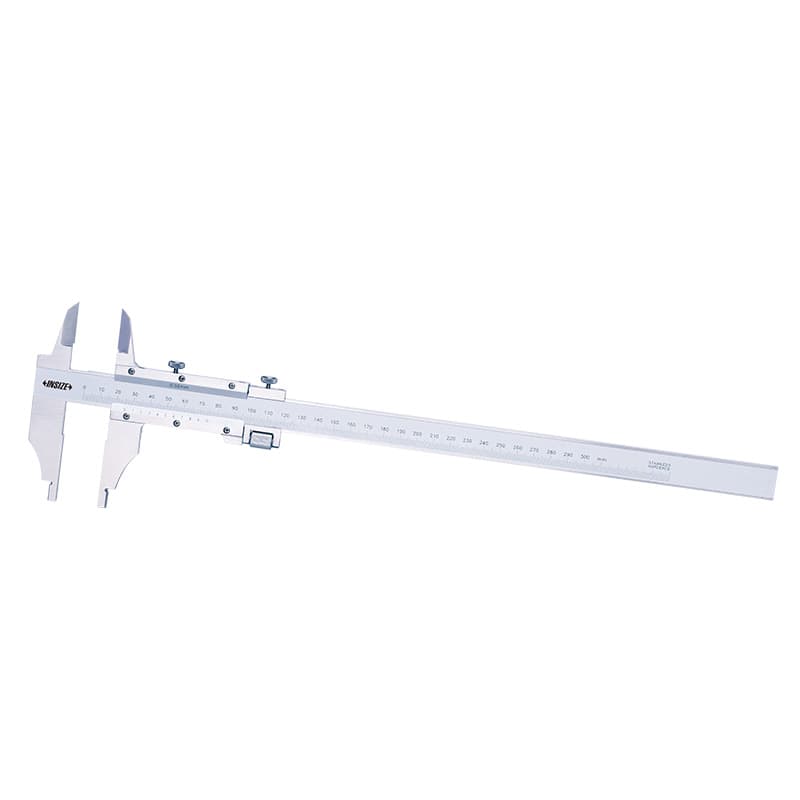

مکانیزم تنظیم دقیق حرکت کشویی را کنترل‌پذیرتر می‌کند و در بعضی مدل‌های طول بلند یا اندازه‌گیری تکراری کاربرد دارد. مدل‌هایی مانند 1233 و 1217 در فهرست این دسته با تنظیم دقیق عرضه شده‌اند. پیچ یا شست تنظیم، حرکت را آهسته‌تر و کنترل‌شده‌تر می‌کند و قفل می‌تواند موقعیت را ثابت نگه دارد؛ اما هیچ‌کدام خطای صفر، لقی یا خطای فک را حذف نمی‌کنند. در برخی نسخه‌ها قفل شست یا تنظیم دقیق وجود دارد و در برخی مدل‌ها نه؛ نام سری به‌تنهایی کافی نیست.

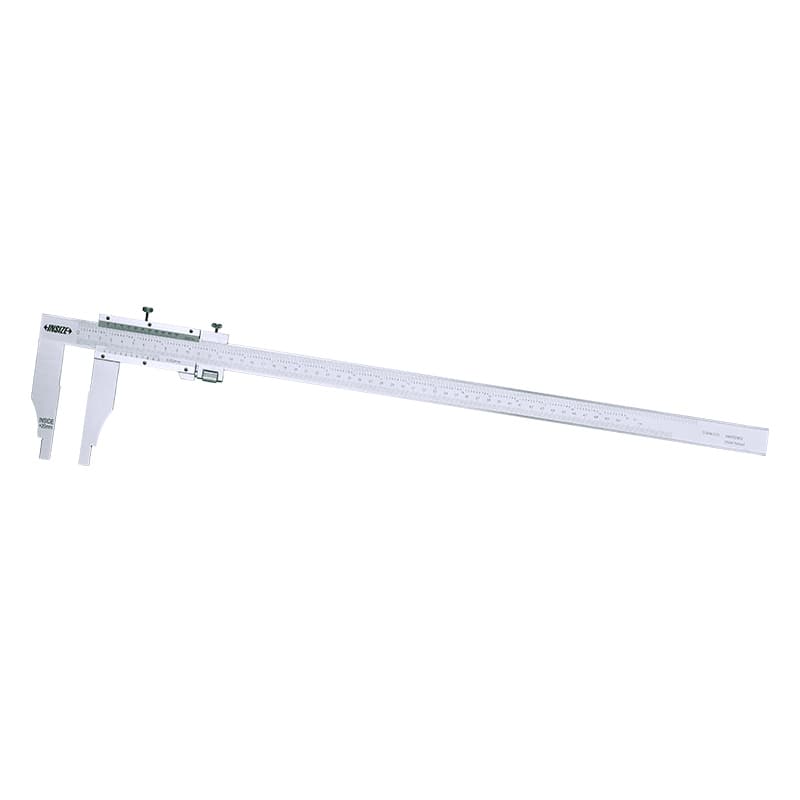

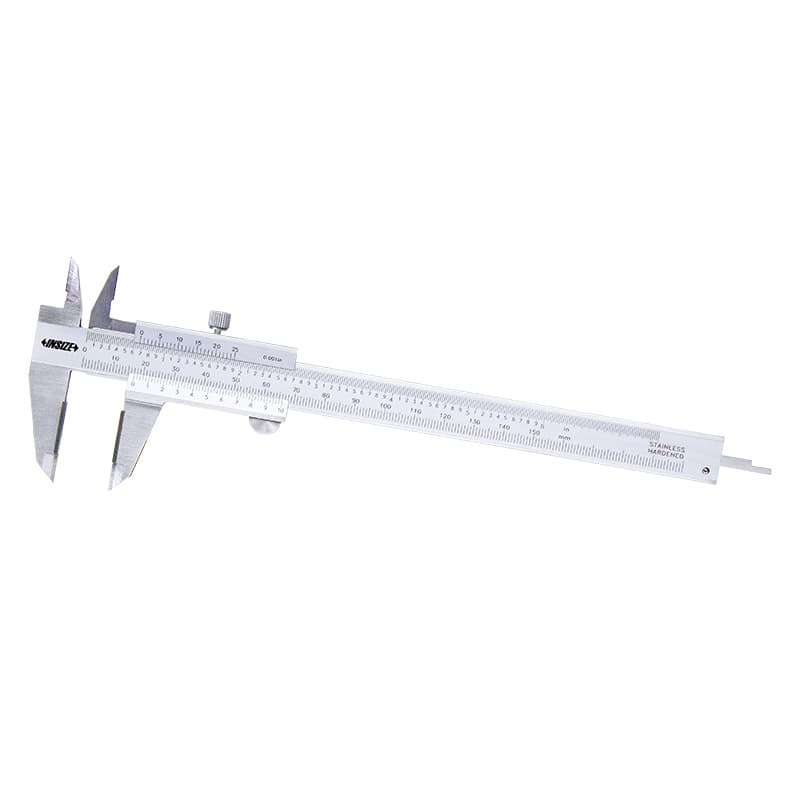

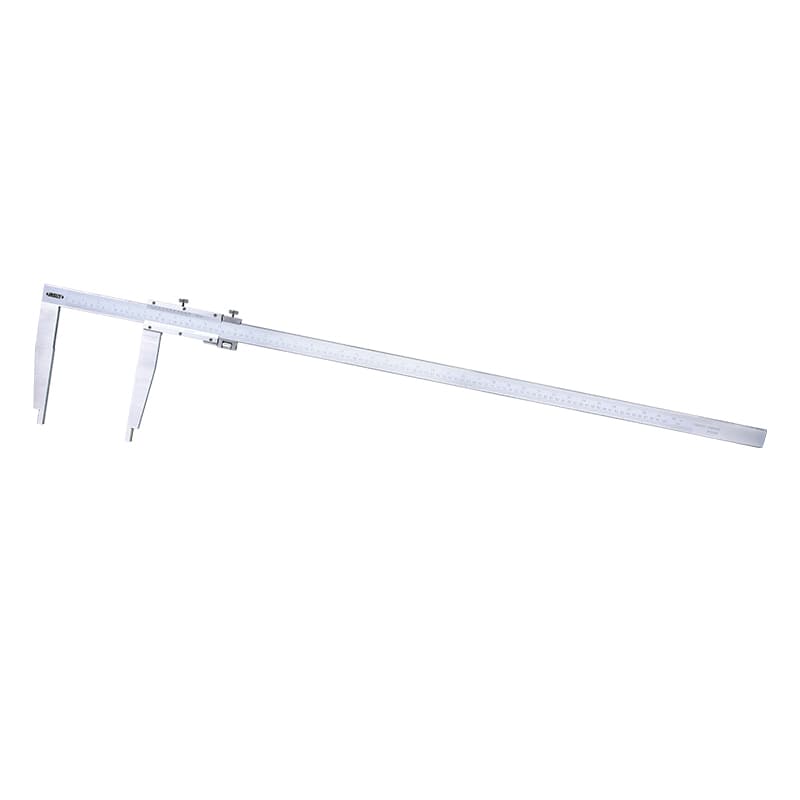

فک‌های کاربیدی در بعضی کاربردهای تماس مکرر یا اندازه‌گیری مواد ساینده و سخت، مقاومت سایشی بیشتری فراهم می‌کنند. فک جداشونده یا قابل تعویض امکان استفاده از هندسهٔ فک متفاوت یا نگهداری قطعه را فراهم می‌کند، اما سازگاری، طول مؤثر و شیوهٔ نصب باید از مدل دقیق بررسی شود. کولیس‌های 1238، 1214 و 1215 در این خانواده با پیکربندی‌های خاص قرار می‌گیرند. فک بلند دسترسی به ویژگی‌هایی را فراهم می‌کند که فک استاندارد به آن نمی‌رسد؛ در عوض تغییر شکل، خم‌شدن و خطای زاویه‌ای می‌تواند بیشتر شود، پس دامنه و دقت همان مدل اهمیت ویژه دارد.

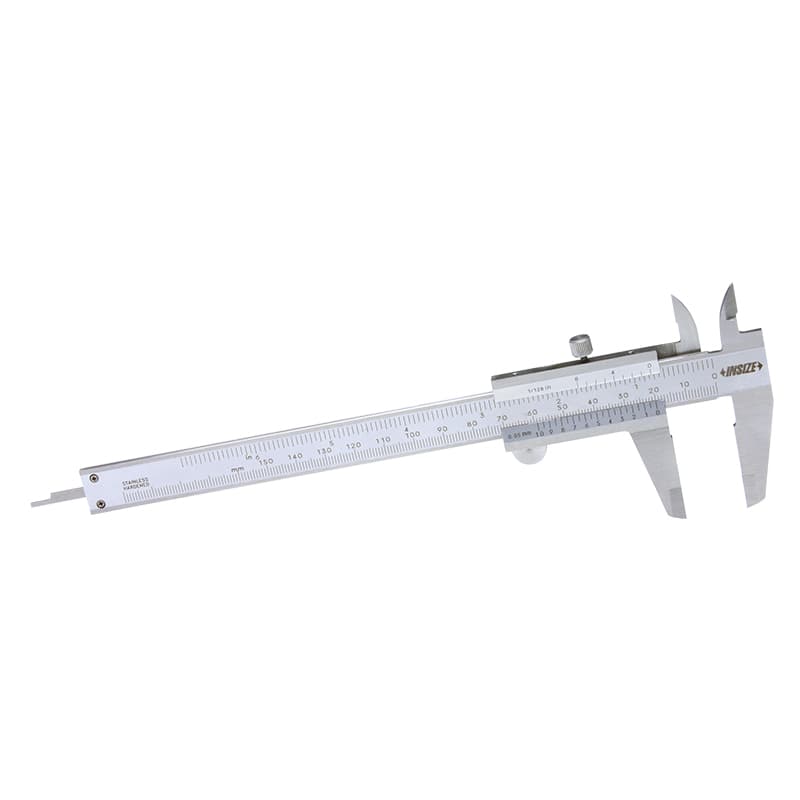

مدل چپ‌دست مانند 1239 برای خواندن و کار راحت‌تر کاربر چپ‌دست طراحی شده است و جایگزین‌کردن آن با کولیس راست‌دست ممکن است دید به مقیاس یا نحوهٔ قرارگیری را دشوار کند. این سری در نسخه‌های مختلف درجه‌بندی و دقت‌های متفاوت دارد؛ برای نمونه، صفحهٔ رسمی 1239 نسخه‌هایی با دقت ±۰٫۰۵ یا ±۰٫۰۳ میلی‌متر را برای کدهای جداگانه نشان می‌دهد. کولیس غیرمغناطیسی 1224 برای شرایط کاربردی خاص عرضه می‌شود؛ عبارت غیرمغناطیسی را به معنی ضدزنگ‌بودن، ضدجرقه‌بودن یا مناسب‌بودن برای هر محیط خاص تفسیر نکنید. کاربرد را با مشخصات سازنده تطبیق دهید.

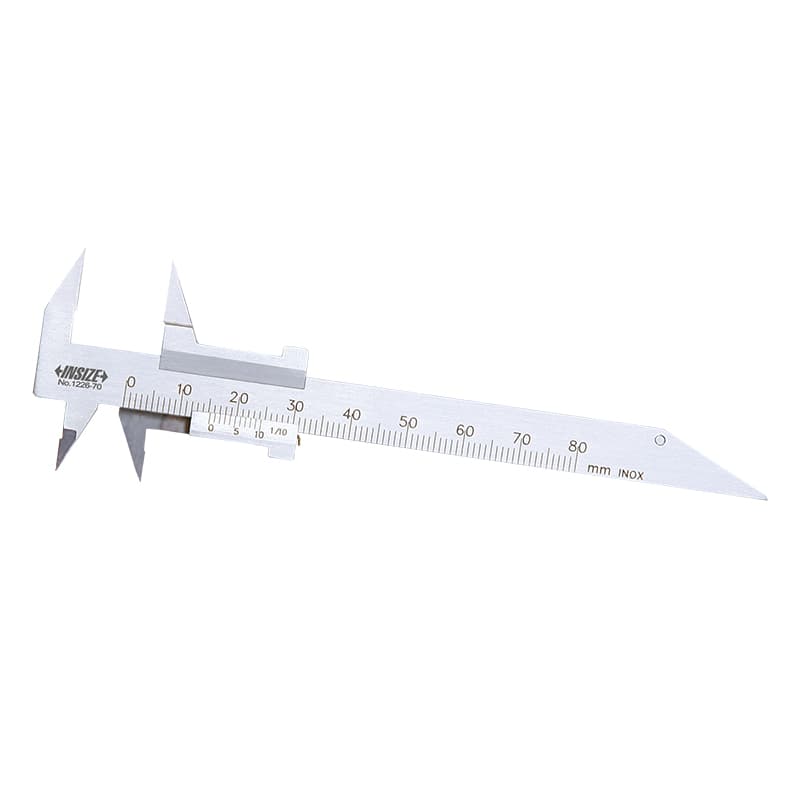

کولیس دندانه‌سنج برای اندازه‌گیری ارتفاع یا ضخامت دندانه در نقطهٔ تعریف‌شده کاربرد دارد و با کولیس معمولی تفاوت دارد. مدل 1226 در محصولات این دسته به‌عنوان کولیس دندانه‌سنج ورنیه قرار گرفته است. سنجش دندانه به ماژول یا گام، ارتفاع مرجع، روش قرارگیری و دستورالعمل نقشه وابسته است. کولیس عمومی نمی‌تواند بدون فیکسچر و روش مشخص همهٔ پارامترهای چرخ‌دنده مانند لقی، پروفیل یا خطای گام را اندازه‌گیری کند. برای انتخاب، نوع چرخ‌دنده، پارامتر موردنیاز و بازهٔ ابزار را اعلام کنید.
پس از تمیزکردن سطوح اندازه‌گیری، فک‌ها را بدون فشار به هم ببندید و هم‌راستایی خطوط صفر را بررسی کنید. اگر خط‌ها منطبق نیستند، ابتدا مطمئن شوید براده یا آلودگی بین فک‌ها نمانده است. لقی محسوس کشویی، خراش یا ضربه به فک، تغییر شکل میله و قفل معیوب را جدی بگیرید. ابزار را با دستمال نرم خشک کنید و در جعبه نگه دارید. از برخورد، رهاکردن روی میز و استفاده از کولیس به‌عنوان گیره یا خط‌کش علامت‌گذاری پرهیز کنید.
کالیبراسیون دوره‌ای را بر اساس دفعات استفاده، سطح ریسک اندازه‌گیری و نظام کیفیت کارگاه برنامه‌ریزی کنید. برای کنترل خودکار، یک گیج مرجع یا بلوک اندازه‌گیری مناسب لازم است؛ صفرکردن تنها نمایش یا مقیاس را مبناگذاری می‌کند و کالیبراسیون محسوب نمی‌شود. کولیس‌های ورنیه باتری لازم ندارند، اما نبود قطعات الکترونیکی به معنی بی‌نیازی از کنترل وضعیت نیست. اگر ابزار در ممیزی یا پذیرش محصول استفاده می‌شود، وضعیت گواهی کالیبراسیون و قابلیت ردیابی را مستند نگه دارید.
کولیس ورنیه مقدار را از ترکیب مقیاس اصلی و ورنیه می‌خواند؛ کولیس ساعتی با صفحهٔ عقربه‌ای حرکت کشویی را نمایش می‌دهد و کولیس دیجیتال عدد را روی نمایشگر نشان می‌دهد. تفاوت اصلی در شیوهٔ خواندن، امکانات، وابستگی به باتری، انتقال داده، محیط کار و هزینه است. کولیس ورنیه برای کاربرانی مناسب است که خواندن مقیاس را می‌دانند و ابزار سادهٔ بدون باتری می‌خواهند. دیجیتال یا ساعتی ممکن است قرائت سریع‌تری فراهم کند، اما دقت نهایی را باید از مشخصات مدل سنجید. ابزار باید مطابق تلرانس، مهارت کاربر و فرآیند کنترل انتخاب شود.
در ماشین‌کاری، کولیس برای بررسی سریع قطر و طول قطعه، کنترل ابعاد خام، مقایسه با مقدار مرجع و اندازه‌گیری ابعاد غیرحساس کاربرد دارد. در مونتاژ، اندازه‌گیری ضخامت واشر، فاصله، عمق شیار و ابعاد بیرونی قطعات انجام می‌شود. در تعمیرگاه، بدنه و فک‌های مناسب می‌توانند اندازه‌گیری اجزای ماشین را آسان کنند. در آموزش فنی و ابزارسازی نیز خواندن ورنیه مهارتی پایه است. در چرخ‌دنده‌سازی، مدل دندانه‌سنج ورنیه برای سنجش پارامترهای خاص به کار می‌رود؛ روش باید با نقشه و ابزارهای مرجع هماهنگ باشد.
کولیس برای بازرسی سریع و عمومی مناسب است، اما جایگزین تمام ابزارهای اندازه‌شناسی نیست. برای رزوه، گیج رزوه؛ برای قطر داخلی با تلرانس کم، بورگیج یا میکرومتر داخلی؛ برای ضخامت ورق یا لوله، میکرومتر مناسب؛ و برای عمق دقیق، عمق‌سنج می‌تواند انتخاب منطقی‌تری باشد. به‌کارگیری ابزار تخصصی‌تر در جای درست هم خطای اندازه‌گیری را کاهش می‌دهد و هم زمان اپراتور را ذخیره می‌کند.
عبارت‌های جست‌وجوی این دسته شامل «خرید کولیس ورنیه اینسایز»، «قیمت کولیس ساده»، «کولیس ۱۵ سانتی ورنیه»، «کولیس ۲۰ سانتی اینسایز»، «کولیس ۳۰ سانتی ورنیه»، «کولیس ۶۰۰ میلی‌متر»، «کولیس خط‌کش‌دار»، «کولیس دقت ۰٫۰۲»، «کولیس فک بلند»، «کولیس فک کاربیدی»، «کولیس چپ‌دست»، «کولیس عمق‌سنج گرد» و «کولیس دندانه‌سنج» است. فروشگاه‌های ایرانی برای سری 1205 معمولاً عبارت «کولیس ورنیه» یا «کولیس ساده» را همراه طول و کد استفاده می‌کنند و مدل‌های فک‌بلند را با طول فک معرفی می‌کنند. این روش به خریدار کمک می‌کند مدل را از کولیس دیجیتال یا ساعتی تشخیص دهد.
صفحهٔ دسته باید کاربرد و تفاوت خانواده‌ها را پوشش دهد و صفحهٔ هر محصول مشخصات همان نسخه را ارائه کند. از تکرار بی‌رویهٔ نام «کولیس» یا قراردادن همهٔ سایزها و دقت‌ها در عنوان یک مدل خودداری شود. در عنوان کالا، نوع نمایش، محدوده، گام ورنیه و کد مدل برای تشخیص کافی است؛ واژه‌هایی مانند «دقیق‌ترین» یا «حرفه‌ای‌ترین» بدون معیار فنی ارزش اطلاعاتی ندارند. اگر کاربر «قیمت کولیس» جست‌وجو می‌کند، صفحه باید قیمت به‌روز، موجودی، مشخصات و شرایط ارسال را به‌روشنی در کنار هم نشان دهد.
قیمت کولیس ساده به محدوده، دقت اعلامی، درجه‌بندی، طول و شکل فک، جنس و ویژگی‌هایی مانند تنظیم دقیق یا فک قابل تعویض وابسته است. مدل ۱۵۰ میلی‌متری استاندارد را با کولیس ۶۰۰ میلی‌متری، فک بلند یا مدل دندانه‌سنج بر اساس رقم قیمت به‌تنهایی مقایسه نکنید. قیمت بازار ایران با موجودی و هزینهٔ تأمین تغییر می‌کند؛ استعلام را با کد و پسوند دقیق و تاریخ مشخص دریافت کنید.
برای خرید، حداکثر اندازه، نوع ابعاد مورد سنجش، دقت یا تلرانس قطعه، طول لازم فک، جهت خواندن و ویژگی‌های محیطی را اعلام کنید. اگر به گواهی کالیبراسیون یا فک ویژه نیاز دارید، پیش از سفارش مشخص کنید آیا در بسته هست یا جداگانه ارائه می‌شود. از فروشنده بخواهید دقت، درجه‌بندی، محدوده، طول فک، نوع میلهٔ عمق و وضعیت گارانتی یا کالیبراسیون را با کد کامل مدل تطبیق دهد.
بیشتر کولیس‌های استاندارد فک خارجی و داخلی دارند و میلهٔ عمق‌سنج نیز ممکن است تعبیه شده باشد. دسترسی و دقت هر روش به فرم فک، محدوده و وضعیت ابزار بستگی دارد؛ برای سوراخ‌های عمیق یا تلرانس محدود، ابزار تخصصی‌تر را بررسی کنید.
نه. این عدد معمولاً گام یا تفکیک‌پذیری ورنیه را نشان می‌دهد. دقت یا خطای مجاز باید جداگانه در جدول مدل و کد دقیق خوانده شود.
مدلی را انتخاب کنید که بزرگ‌ترین قطعه را با دسترسی کافی پوشش دهد. کولیس بلندتر امکان اندازه‌گیری دامنهٔ بیشتر می‌دهد، اما حجم، وزن، طول فک و شرایط نگهداری نیز تغییر می‌کند.
فک کاربیدی در شرایط خاص سایشی می‌تواند دوام بیشتری داشته باشد، اما برای هر سطح و کاربرد ضروری نیست. نوع قطعه و ویژگی‌های محصول را با مستندات مدل مقایسه کنید.
کولیس برای اندازه‌گیری سریع و چندمنظورهٔ داخل، خارج، پله و عمق مناسب است. میکرومتر در اندازه‌گیری‌های خارجی حساس با تلرانس محدود می‌تواند ابزار تخصصی‌تر و مناسب‌تری باشد.
برای خرید کولیس ورنیه اینسایز، ابتدا محدوده و نوع اندازه‌گیری را مشخص کنید، سپس گام ورنیه را از دقت جدا بدانید و کد کامل را با کاتالوگ تطبیق دهید. برای قطعات خاص، مدل فک بلند، دندانه‌سنج، فک کاربیدی یا میلهٔ عمق متفاوت را فقط زمانی انتخاب کنید که شکل و تلرانس قطعه به آن نیاز دارد.
