Digital Inside Groove Calipers
کولیس دیجیتال داخلشیار اینسایز 1120 برای اندازه‌گیری قطر شیار؛ 22 کد در ظرفیت‌های 150 تا 500 میلیمتر. تیپ A با Preset، تیپ B بدون Preset و با رابط داده، و تیپ C با حفاظت IP67 و بدون خروجی داده عرضه می‌شود.

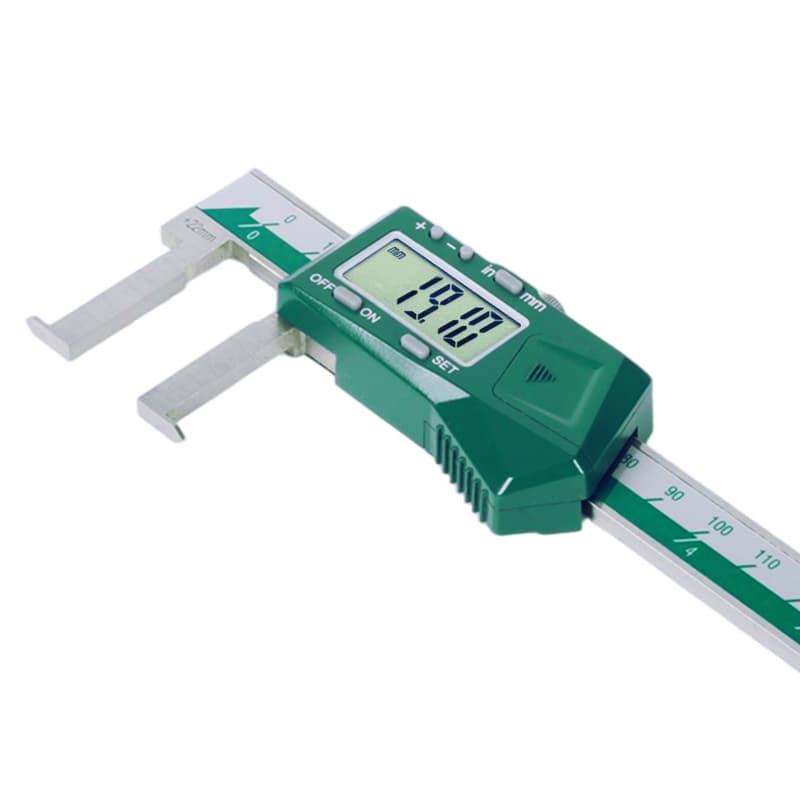

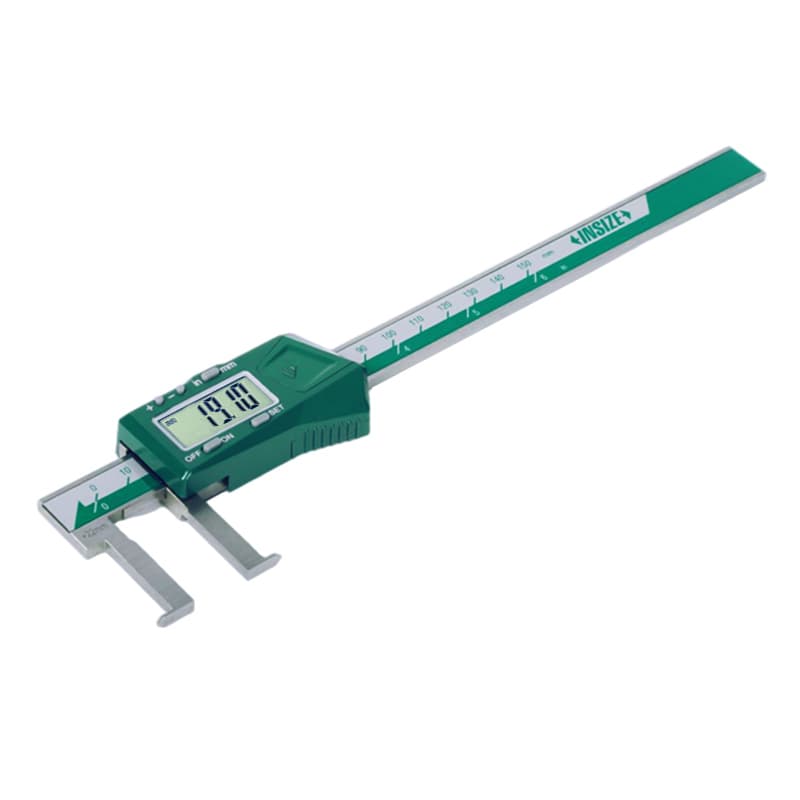

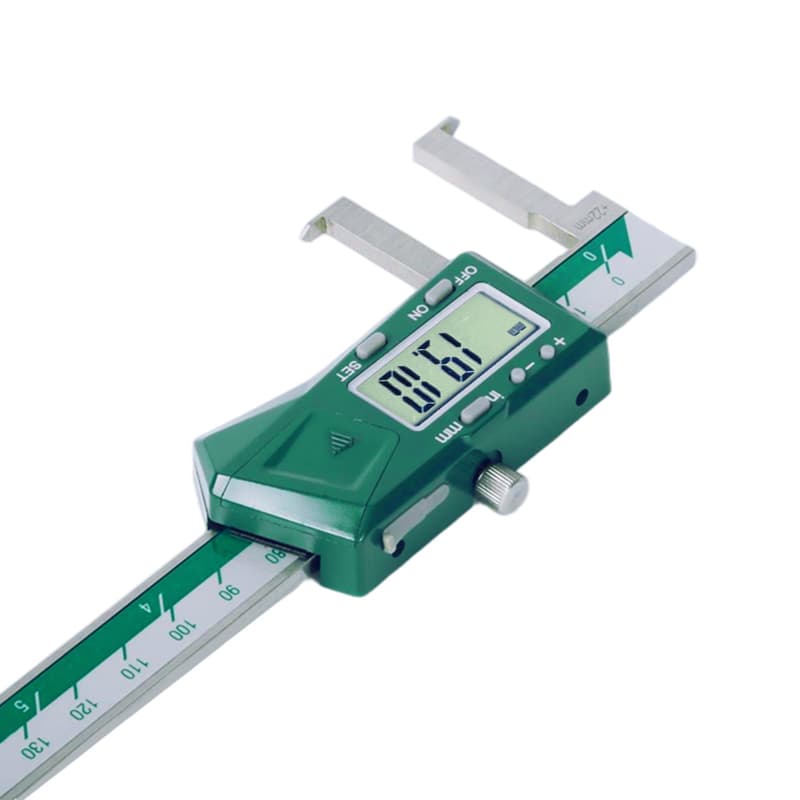

کولیس دیجیتال داخلشیار اینسایز مدل 1120 برای اندازه‌گیری قطر شیار طراحی شده است. این خانواده 22 کد در تیپ‌های A، B و C دارد؛ دامنه آغاز اندازه‌گیری، دقت، روش خواندن و حفاظت دستگاه با کد انتخابی تغییر می‌کند، پس صرفاً ظرفیت 150 تا 500 میلیمتر را معیار انتخاب نگذارید.
تیپ A دارای Preset است؛ بنابراین هنگام خواندن مقدار نیازی به اضافه‌کردن عرض فک‌ها نیست. کد بدون پسوند WL رابط داده دارد و کد WL بی‌سیم داخلی دارد.

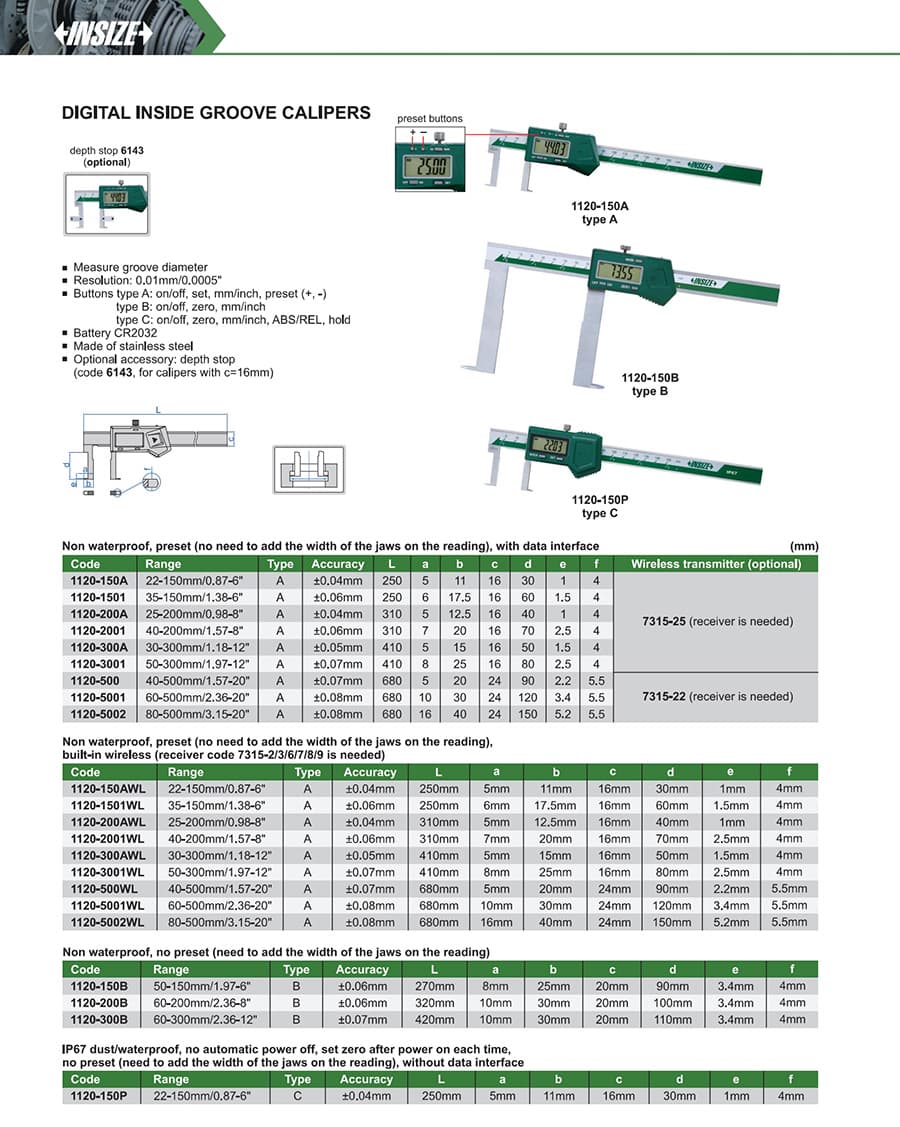

| کد رابط داده / بی‌سیم داخلی | بازه اندازه‌گیری | دقت | L | ابعاد a/b/c/d/e/f |
|---|---|---|---|---|
| 1120-150A / 1120-150AWL | 22 تا 150 میلیمتر | ±0.04 میلیمتر | 250 میلیمتر | 5 / 11 / 16 / 30 / 1 / 4 میلیمتر |
| 1120-1501 / 1120-1501WL | 35 تا 150 میلیمتر | ±0.06 میلیمتر | 250 میلیمتر | 6 / 17.5 / 16 / 60 / 1.5 / 4 میلیمتر |
| 1120-200A / 1120-200AWL | 25 تا 200 میلیمتر | ±0.04 میلیمتر | 310 میلیمتر | 5 / 12.5 / 16 / 40 / 1 / 4 میلیمتر |
| 1120-2001 / 1120-2001WL | 40 تا 200 میلیمتر | ±0.06 میلیمتر | 310 میلیمتر | 7 / 20 / 16 / 70 / 2.5 / 4 میلیمتر |
| 1120-300A / 1120-300AWL | 30 تا 300 میلیمتر | ±0.05 میلیمتر | 410 میلیمتر | 5 / 15 / 16 / 50 / 1.5 / 4 میلیمتر |
| 1120-3001 / 1120-3001WL | 50 تا 300 میلیمتر | ±0.07 میلیمتر | 410 میلیمتر | 8 / 25 / 16 / 80 / 2.5 / 4 میلیمتر |
| 1120-500 / 1120-500WL | 40 تا 500 میلیمتر | ±0.07 میلیمتر | 680 میلیمتر | 5 / 20 / 24 / 90 / 2.2 / 5.5 میلیمتر |
| 1120-5001 / 1120-5001WL | 60 تا 500 میلیمتر | ±0.08 میلیمتر | 680 میلیمتر | 10 / 30 / 24 / 120 / 3.4 / 5.5 میلیمتر |
| 1120-5002 / 1120-5002WL | 80 تا 500 میلیمتر | ±0.08 میلیمتر | 680 میلیمتر | 16 / 40 / 24 / 150 / 5.2 / 5.5 میلیمتر |
برای کدهای تیپ A دارای رابط داده در ظرفیت‌های 150 تا 300 میلیمتر، فرستنده بی‌سیم 7315-25 اختیاری است و به گیرنده نیاز دارد؛ برای ظرفیت 500 میلیمتر، فرستنده اختیاری 7315-22 و گیرنده لازم است. نسخه‌های WL به گیرنده جداگانه از کدهای 7315-2، 7315-3، 7315-6، 7315-7، 7315-8 یا 7315-9 نیاز دارند.
تیپ B Preset ندارد و هنگام خواندن باید عرض فک‌ها به مقدار نمایشگر اضافه شود. این تیپ رابط خروجی داده دارد و ضدآب نیست.
| کد | بازه اندازه‌گیری | دقت | L | ابعاد a/b/c/d/e/f |
|---|---|---|---|---|
| 1120-150B | 50 تا 150 میلیمتر | ±0.06 میلیمتر | 270 میلیمتر | 8 / 25 / 20 / 90 / 3.4 / 4 میلیمتر |
| 1120-200B | 60 تا 200 میلیمتر | ±0.06 میلیمتر | 320 میلیمتر | 10 / 30 / 20 / 100 / 3.4 / 4 میلیمتر |
| 1120-300B | 60 تا 300 میلیمتر | ±0.07 میلیمتر | 420 میلیمتر | 10 / 30 / 20 / 110 / 3.4 / 4 میلیمتر |
کد 1120-150P تنها نسخه تیپ C در این خانواده است؛ محدوده آن 22 تا 150 میلیمتر و دقتش ±0.04 میلیمتر است. این نسخه IP67 در برابر گردوغبار و آب دارد، خروجی داده ندارد، Preset و خاموشی خودکار ندارد و پس از هر بار روشن‌کردن باید صفر شود. برای خواندن اندازه نیز عرض فک‌ها باید به مقدار نمایشگر اضافه شود.
تفکیک‌پذیری همه کدها 0.01 میلیمتر یا 0.0005 اینچ است. دستگاه برای اندازه‌گیری قطر شیار معرفی شده، بدنه از فولاد زنگ‌نزن دارد و از باتری CR2032 استفاده می‌کند. تیپ‌های A و B ضدآب نیستند؛ حفاظت IP67 فقط به تیپ C با کد 1120-150P مربوط است.
توقف‌دهنده عمق کد 6143 متعلقه اختیاری است و سازنده آن را برای کولیس‌هایی با بُعد c برابر 16 میلیمتر مشخص کرده است. این بُعد در جدول برای بعضی نسخه‌های تیپ A و کد 1120-150P درج شده؛ پیش از تهیه، سازگاری را با کد دستگاه تطبیق دهید. نمادهای L و a تا f مطابق نقشه سازنده‌اند.
