Digital Inside Point Calipers

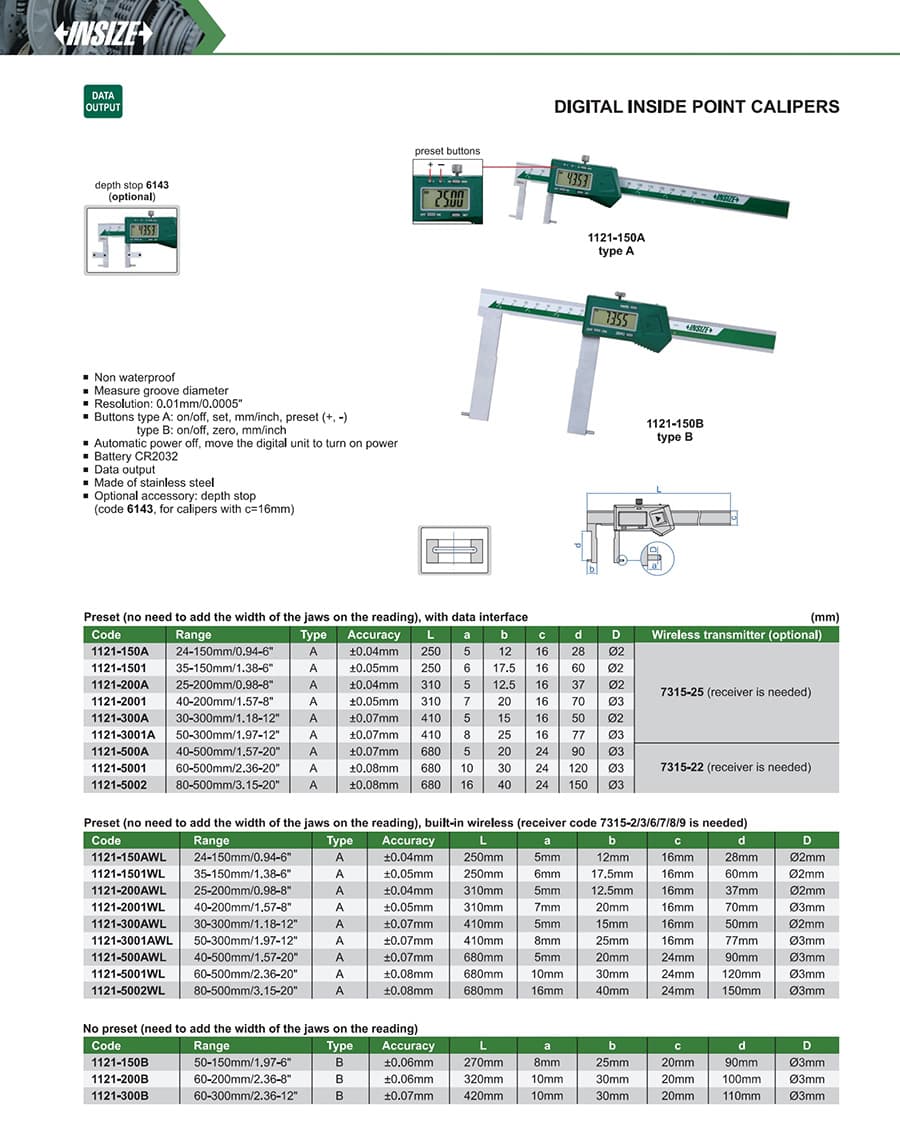

کولیس دیجیتال داخلسنج نقطهای اینسایز 1121 در ظرفیت‌های 150، 200، 300 و 500 میلیمتر؛ تیپ A با تنظیم اولیه و رابط داده/بی‌سیم، تیپ B بدون تنظیم اولیه و با رابط داده. بازه دقیق هر کد 24 تا 500 میلیمتر و دقت ±0.04 تا ±0.08 میلیمتر است.
کولیس دیجیتال داخلسنج نقطهای اینسایز مدل 1121 برای اندازه‌گیری قطر شیار و قطر داخلی با فک‌های نقطهای طراحی شده است. هنگام انتخاب، علاوه بر ظرفیت 150، 200، 300 یا 500 میلیمتر، حداقل بازه هر کد، دقت، تیپ A یا B و نوع خروجی را بررسی کنید.
در تیپ A، تنظیم اولیه انجام می‌شود و هنگام خواندن مقدار نیازی به اضافه‌کردن عرض فک‌ها نیست. کدهای بدون پسوند WL دارای رابط خروجی داده‌اند؛ کدهای WL بی‌سیم داخلی دارند.
| کد رابط داده / کد بی‌سیم داخلی | بازه اندازه‌گیری | دقت | طول L | ابعاد a/b/c/d | قطر نوک D |
|---|---|---|---|---|---|
| 1121-150A / 1121-150AWL | 24 تا 150 میلیمتر | ±0.04 میلیمتر | 250 میلیمتر | 5 / 12 / 16 / 28 میلیمتر | 2 میلیمتر |
| 1121-1501 / 1121-1501WL | 35 تا 150 میلیمتر | ±0.05 میلیمتر | 250 میلیمتر | 6 / 17.5 / 16 / 60 میلیمتر | 2 میلیمتر |
| 1121-200A / 1121-200AWL | 25 تا 200 میلیمتر | ±0.04 میلیمتر | 310 میلیمتر | 5 / 12.5 / 16 / 37 میلیمتر | 2 میلیمتر |
| 1121-2001 / 1121-2001WL | 40 تا 200 میلیمتر | ±0.05 میلیمتر | 310 میلیمتر | 7 / 20 / 16 / 70 میلیمتر | 3 میلیمتر |
| 1121-300A / 1121-300AWL | 30 تا 300 میلیمتر | ±0.07 میلیمتر | 410 میلیمتر | 5 / 15 / 16 / 50 میلیمتر | 2 میلیمتر |
| 1121-3001A / 1121-3001AWL | 50 تا 300 میلیمتر | ±0.07 میلیمتر | 410 میلیمتر | 8 / 25 / 16 / 77 میلیمتر | 3 میلیمتر |
| 1121-500A / 1121-500AWL | 40 تا 500 میلیمتر | ±0.07 میلیمتر | 680 میلیمتر | 5 / 20 / 24 / 90 میلیمتر | 3 میلیمتر |
| 1121-5001 / 1121-5001WL | 60 تا 500 میلیمتر | ±0.08 میلیمتر | 680 میلیمتر | 10 / 30 / 24 / 120 میلیمتر | 3 میلیمتر |
| 1121-5002 / 1121-5002WL | 80 تا 500 میلیمتر | ±0.08 میلیمتر | 680 میلیمتر | 16 / 40 / 24 / 150 میلیمتر | 3 میلیمتر |
برای کدهای دارای رابط داده در بازه‌های 150 تا 300 میلیمتر، فرستنده بی‌سیم اختیاری 7315-25 و گیرنده لازم است؛ برای بازه 500 میلیمتر، فرستنده اختیاری 7315-22 و گیرنده لازم است. کدهای WL به گیرنده جداگانه از خانواده 7315-2، 7315-3، 7315-6، 7315-7، 7315-8 یا 7315-9 نیاز دارند.

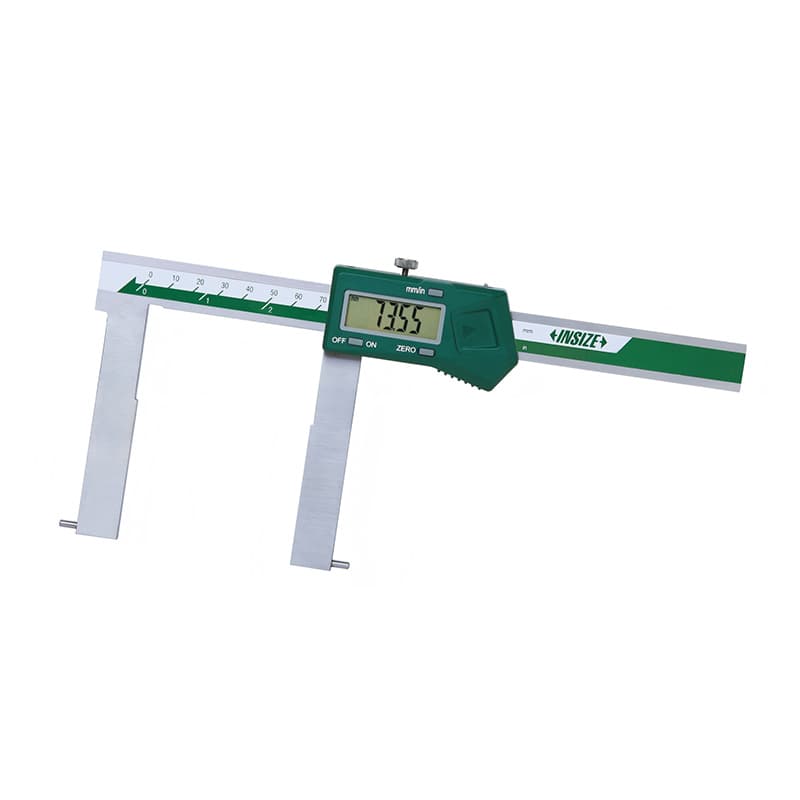

در تیپ B تنظیم اولیه وجود ندارد و برای خواندن اندازه باید عرض فک‌ها به مقدار نمایشگر اضافه شود. این تیپ رابط خروجی داده دارد و در بروشور، ضدآب معرفی نشده است.
| کد | بازه اندازه‌گیری | دقت | طول L | ابعاد a/b/c/d | قطر نوک D |
|---|---|---|---|---|---|
| 1121-150B | 50 تا 150 میلیمتر | ±0.06 میلیمتر | 270 میلیمتر | 8 / 25 / 20 / 90 میلیمتر | 3 میلیمتر |
| 1121-200B | 60 تا 200 میلیمتر | ±0.06 میلیمتر | 320 میلیمتر | 10 / 30 / 20 / 100 میلیمتر | 3 میلیمتر |
| 1121-300B | 60 تا 300 میلیمتر | ±0.07 میلیمتر | 420 میلیمتر | 10 / 30 / 20 / 110 میلیمتر | 3 میلیمتر |
تفکیک‌پذیری همه نسخه‌ها 0.01 میلیمتر یا 0.0005 اینچ است. کولیس ضدآب نیست، از فولاد زنگ‌نزن ساخته شده و باتری CR2032 دارد. دستگاه خاموشی خودکار دارد و با حرکت‌دادن واحد دیجیتال دوباره روشن می‌شود. دکمه‌های تیپ A شامل روشن/خاموش، تنظیم، میلیمتر/اینچ و پیش‌تنظیم مثبت/منفی است؛ تیپ B دکمه‌های روشن/خاموش، صفر و میلیمتر/اینچ دارد.
توقف‌دهنده عمق کد 6143 اختیاری است و سازنده آن را برای کولیس‌هایی با بُعد c برابر 16 میلیمتر مشخص کرده است؛ از روی جدول، این بُعد در نسخه‌های تیپ A با ظرفیت 150، 200 و 300 میلیمتر درج شده است. نمادهای L، a، b، c، d و D در جدول مطابق نقشه سازنده‌اند.
