Digital Hook Calipers
کولیس دیجیتال قلابدار اینسایز 1122 برای اندازه‌گیری عرض و فاصلهٔ شیارهای داخل سوراخ؛ بازه‌های 3 تا 150، 3 تا 200 و 4 تا 300 میلی‌متر، دقت ±0.03 یا ±0.04 و تفکیک‌پذیری 0.01 میلی‌متر. هر سه بازه با رابط داده یا بی‌سیم داخلی عرضه شده‌اند؛ گیرندهٔ WL لازم است.

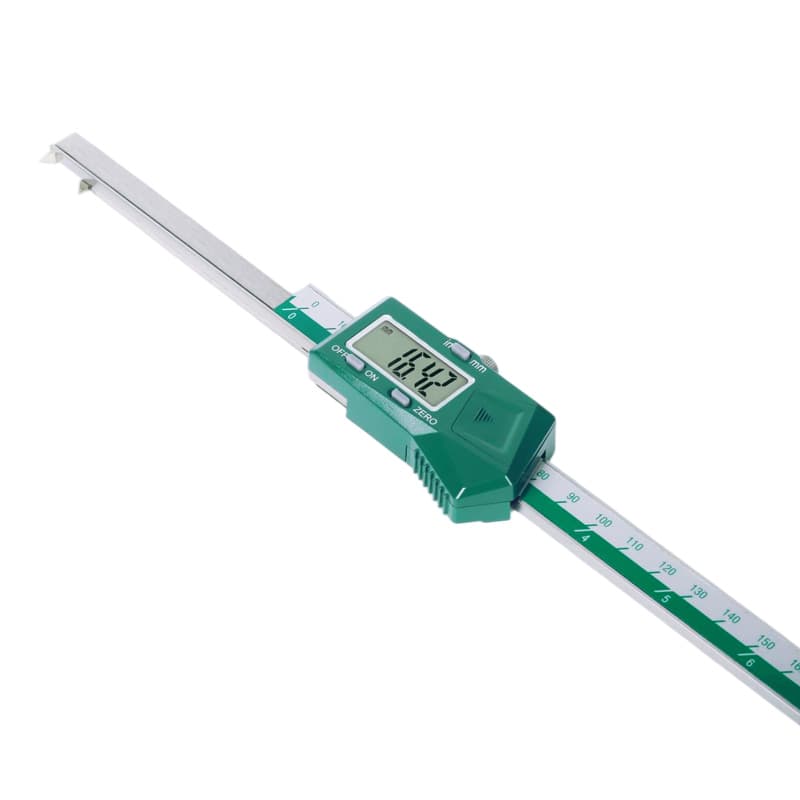

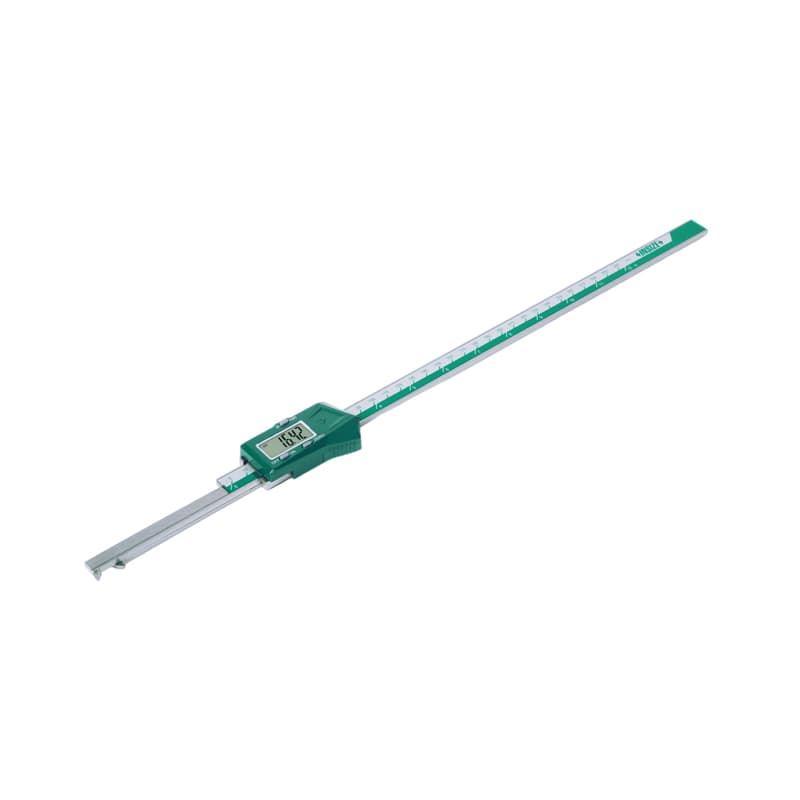

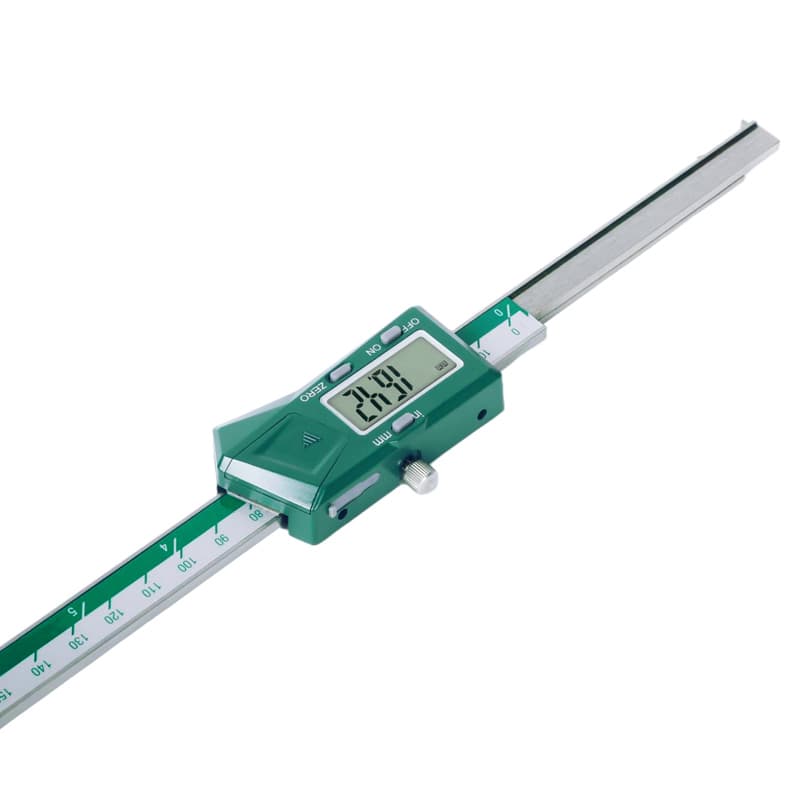

کولیس دیجیتال قلابدار اینسایز مدل 1122 برای اندازه‌گیری عرض و فاصلهٔ شیارهای داخل سوراخ‌ها طراحی شده است. فک‌های قلابدار به قرارگیری در شیارهای داخلی کمک می‌کنند؛ برای انتخاب ابزار، شکل شیار و حداقل بازهٔ نسخهٔ موردنظر را با قطعهٔ خود تطبیق دهید.
تفکیک‌پذیری هر شش نسخه 0.01 میلی‌متر (0.0005 اینچ) است.
| کد مدل | بازهٔ اندازه‌گیری | دقت | خروجی داده |
|---|---|---|---|
| 1122-150 | 3 تا 150 میلی‌متر | ±0.03 میلی‌متر | رابط داده |
| 1122-200 | 3 تا 200 میلی‌متر | ±0.03 میلی‌متر | رابط داده |
| 1122-300 | 4 تا 300 میلی‌متر | ±0.04 میلی‌متر | رابط داده |
| 1122-150WL | 3 تا 150 میلی‌متر | ±0.03 میلی‌متر | بی‌سیم داخلی |
| 1122-200WL | 3 تا 200 میلی‌متر | ±0.03 میلی‌متر | بی‌سیم داخلی |
| 1122-300WL | 4 تا 300 میلی‌متر | ±0.04 میلی‌متر | بی‌سیم داخلی |

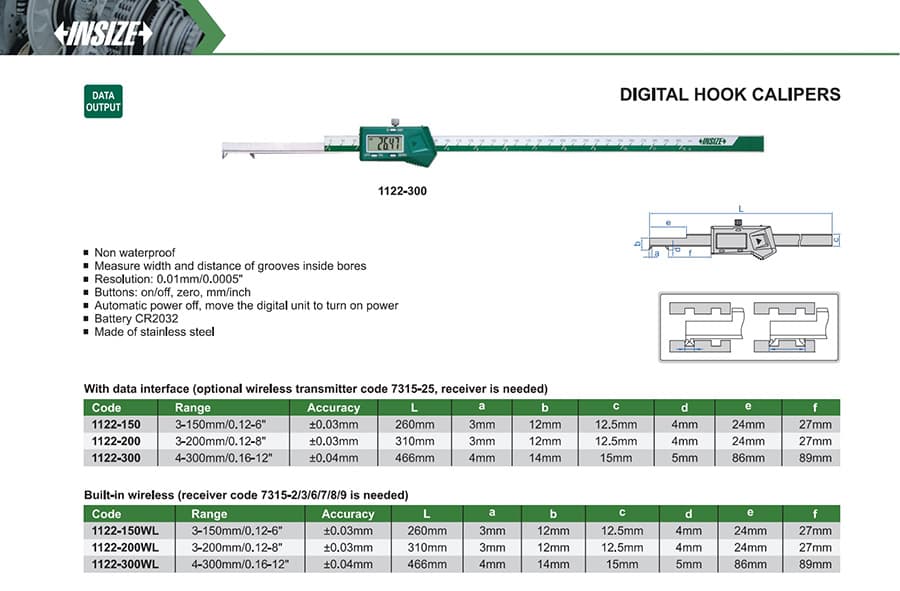

ابعاد نقشه برحسب میلی‌متر و مطابق کاتالوگ سازنده‌اند.
| کد | طول کلی L | a | b | c | d | e | f |
|---|---|---|---|---|---|---|---|
| 1122-150 | 260 | 3 | 12 | 12.5 | 4 | 24 | 27 |
| 1122-200 | 310 | 3 | 12 | 12.5 | 4 | 24 | 27 |
| 1122-300 | 466 | 4 | 14 | 15 | 5 | 86 | 89 |
| 1122-150WL | 260 | 3 | 12 | 12.5 | 4 | 24 | 27 |
| 1122-200WL | 310 | 3 | 12 | 12.5 | 4 | 24 | 27 |
| 1122-300WL | 466 | 4 | 14 | 15 | 5 | 86 | 89 |
کدهای بدون WL دارای رابط داده‌اند؛ فرستندهٔ بی‌سیم اختیاری 7315-25 برای آن‌ها قابل استفاده است و به گیرنده نیاز دارد. کدهای WL بی‌سیم داخلی دارند، اما برای دریافت داده به یکی از گیرنده‌های سازگار 7315-2، 7315-3، 7315-6، 7315-7، 7315-8 یا 7315-9 نیاز دارند.
هر سه بازه با رابط داده یا بی‌سیم داخلی عرضه شده‌اند. در انتخاب نسخهٔ WL، نیاز به گیرندهٔ سازگار را در نظر بگیرید.
