Digital Inside Knife-Edge Calipers
کولیس دیجیتال داخلسنج تیغهای اینسایز 1123 برای قطر داخلی سوراخ‌های پله‌دار و عمیق؛ بازه‌های 15–150، 20–200 و 24–300 میلی‌متر با دقت ±0.05 یا ±0.06 میلی‌متر. نسخهٔ بی‌سیم فقط در بازه‌های 150 و 200 میلی‌متر عرضه شده است.

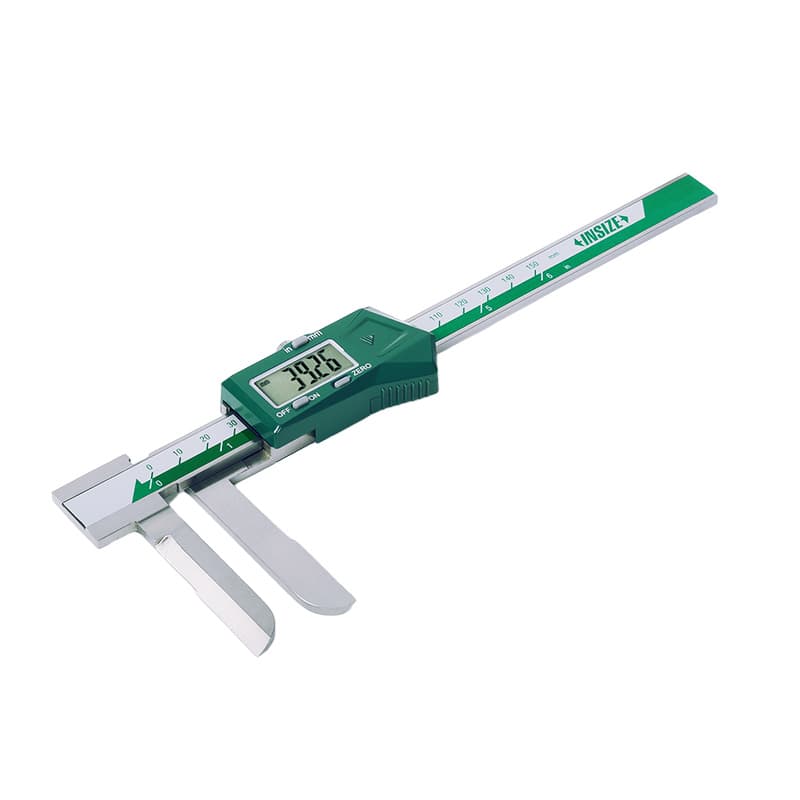

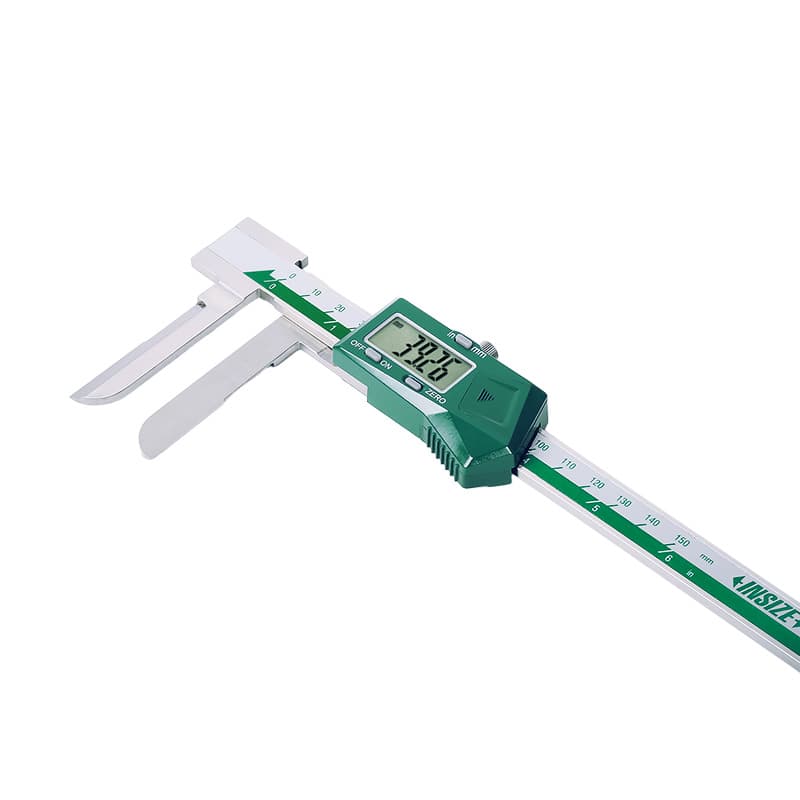

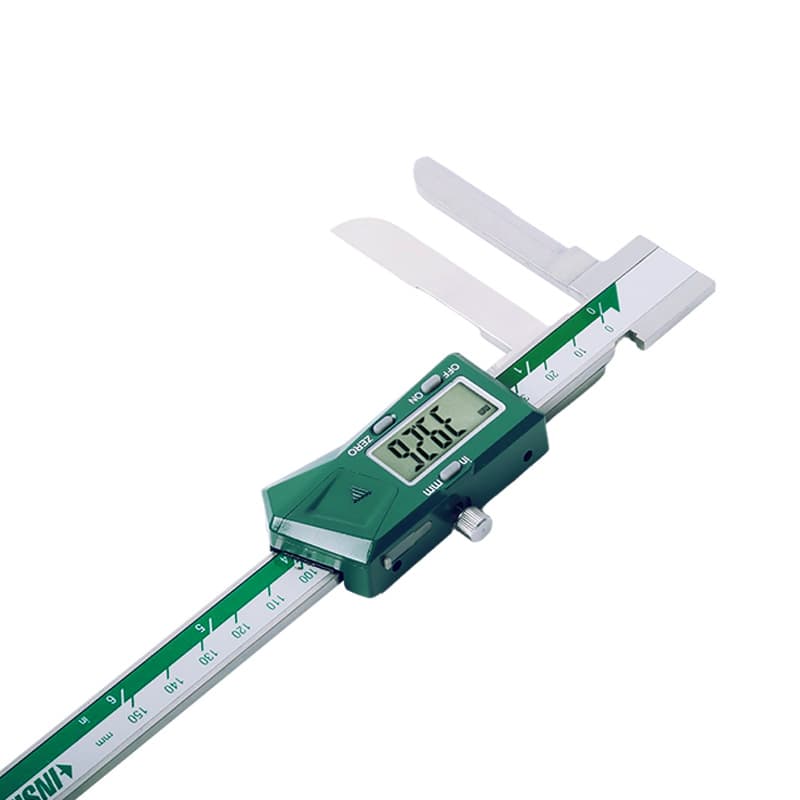

کولیس دیجیتال داخلسنج تیغهای اینسایز مدل 1123 برای اندازه‌گیری قطر داخلی سوراخ‌های پله‌دار و عمیق طراحی شده است؛ فک‌های باریک و تیغهای آن برای تماس با سطوح داخلی این نوع سوراخ‌ها به کار می‌روند. کاتالوگ سازنده همین کاربرد تخصصی را برای این مدل ذکر می‌کند؛ برای سنجش عمومی ابعاد بیرونی، پله یا عمق، باید مدل متناسب با آن کاربرد بررسی شود. این ابزار ضدآب نیست و از فولاد زنگ‌نزن ساخته شده است.

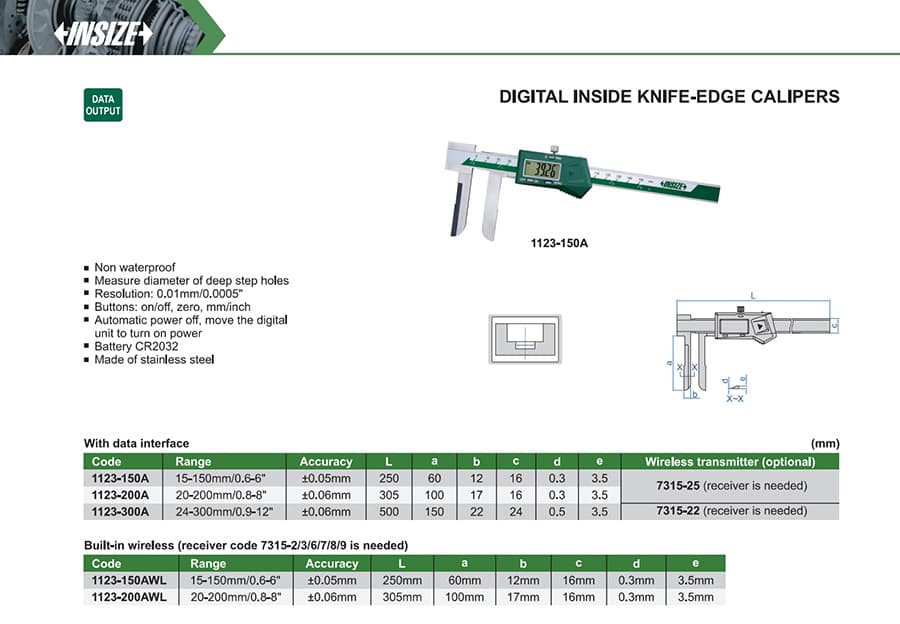

همه نسخه‌ها تفکیک‌پذیری 0.01 میلی‌متر (0.0005 اینچ) دارند. بازهٔ اندازه‌گیری و دقت به کد انتخابی وابسته است. ابعاد L و a تا e برحسب میلی‌متر و مطابق شکل ابعادی کاتالوگ‌اند.
| کد مدل | بازهٔ اندازه‌گیری | دقت | طول L | a | b | c | d | e | خروجی داده |
|---|---|---|---|---|---|---|---|---|---|
| 1123-150A | 15 تا 150 | ±0.05 | 250 | 60 | 12 | 16 | 0.3 | 3.5 | رابط داده |
| 1123-200A | 20 تا 200 | ±0.06 | 305 | 100 | 17 | 16 | 0.3 | 3.5 | رابط داده |
| 1123-300A | 24 تا 300 | ±0.06 | 500 | 150 | 22 | 24 | 0.5 | 3.5 | رابط داده |
| 1123-150AWL | 15 تا 150 | ±0.05 | 250 | 60 | 12 | 16 | 0.3 | 3.5 | بی‌سیم داخلی |
| 1123-200AWL | 20 تا 200 | ±0.06 | 305 | 100 | 17 | 16 | 0.3 | 3.5 | بی‌سیم داخلی |
کدهای A به رابط خروجی داده مجهزند؛ فرستندهٔ بی‌سیم اختیاری برای نسخه‌های 150 و 200 کد 7315-25 و برای 300 کد 7315-22 است و به گیرنده نیاز دارد. در نسخه‌های AWL فرستندهٔ بی‌سیم داخلی است، اما برای دریافت داده یکی از گیرنده‌های سازگار با کدهای 7315-2، 7315-3، 7315-6، 7315-7، 7315-8 یا 7315-9 لازم است. نسخهٔ AWL با بازهٔ 300 میلی‌متر در کاتالوگ این محصول درج نشده است.
پیش از سفارش، کد مدل را بر اساس بازهٔ اندازه‌گیری و نوع انتقال دادهٔ موردنیاز انتخاب کنید.
