Digital External Hook Calipers
کولیس دیجیتال قلاب بیرونی اینسایز 1164 برای اندازه‌گیری عرض و فاصلهٔ شیارهای داخل سوراخ؛ بازه‌های 0 تا 150، 0 تا 200 و 0 تا 300 میلی‌متر با دقت ±0.03 یا ±0.04 و تفکیک‌پذیری 0.01 میلی‌متر. هر سه بازه با رابط داده یا بی‌سیم داخلی عرضه شده‌اند.

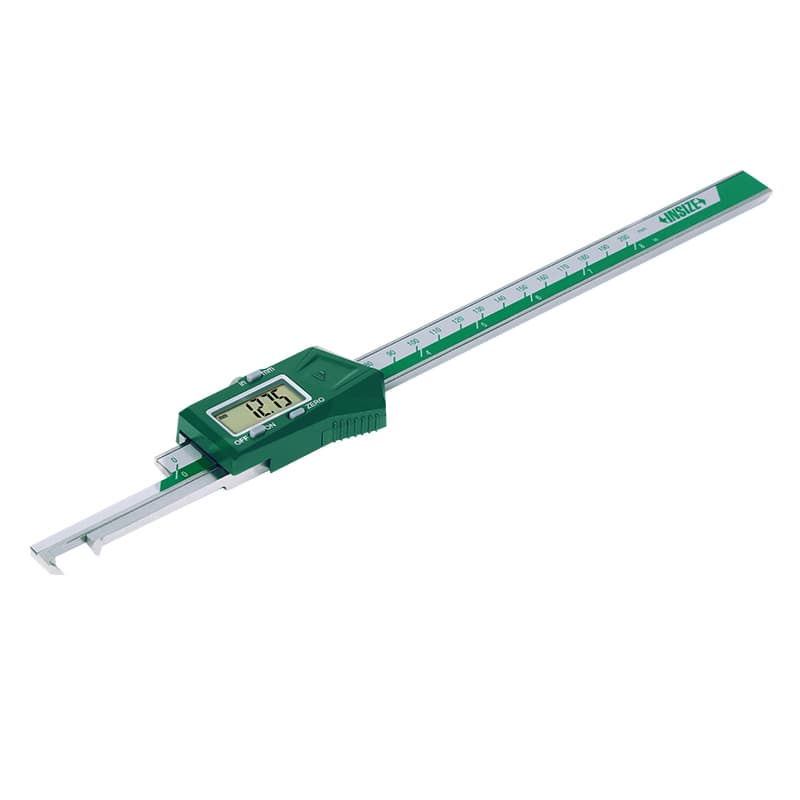

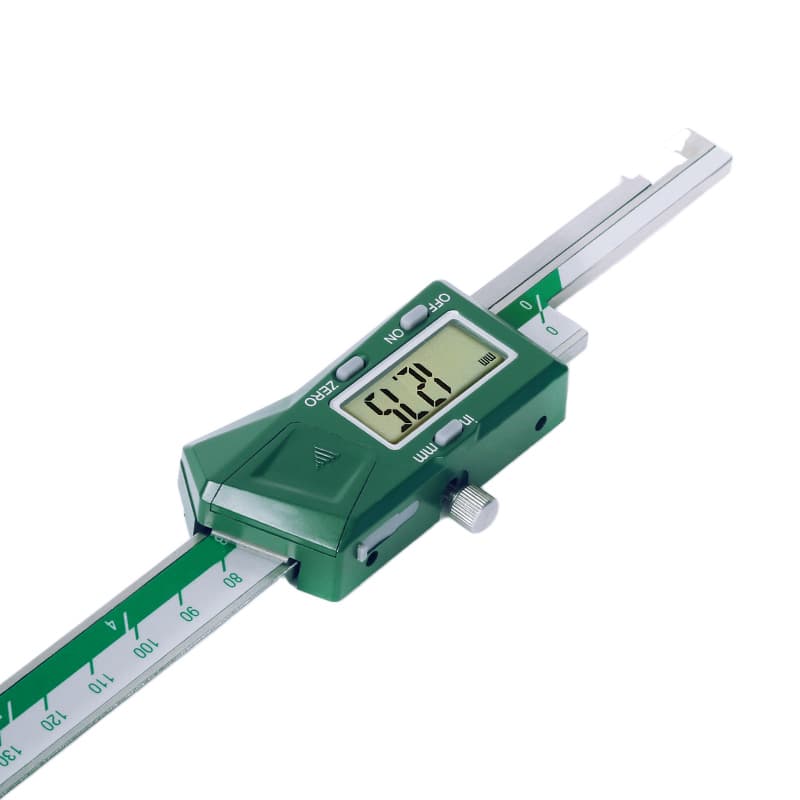

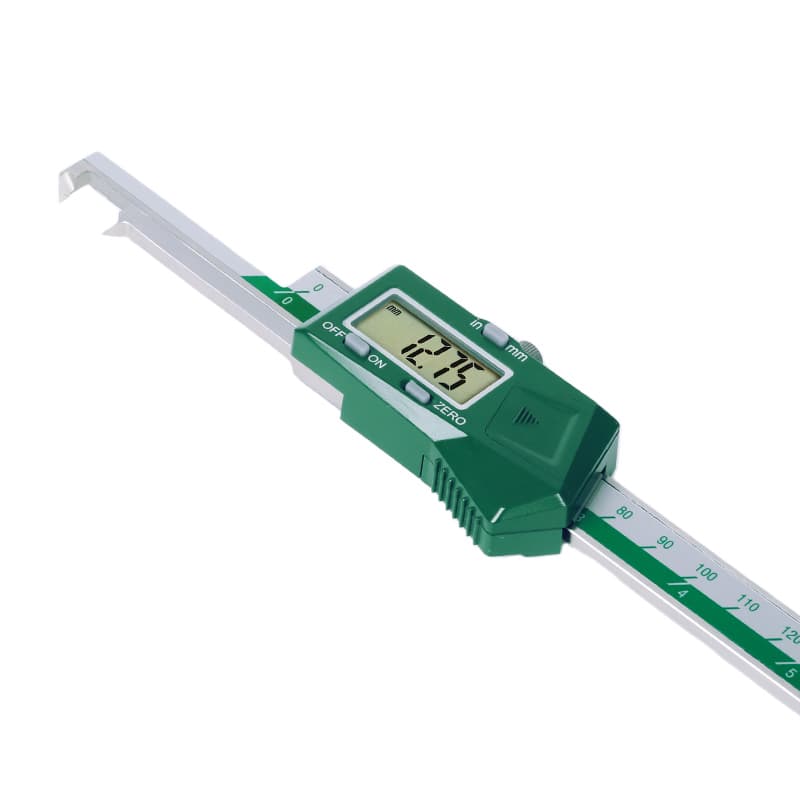

کولیس دیجیتال قلاب بیرونی اینسایز مدل 1164 برای اندازه‌گیری عرض و فاصلهٔ شیارهای داخل سوراخ‌ها معرفی شده است. شکل قلاب این مدل با کولیس قلاب‌دار اینسایز 1122 متفاوت است؛ پیش از انتخاب، هندسهٔ قلاب را در تصاویر و کاتالوگ با دسترسی موردنیاز خود تطبیق دهید.
تفکیک‌پذیری هر شش نسخه 0.01 میلی‌متر (0.0005 اینچ) است.

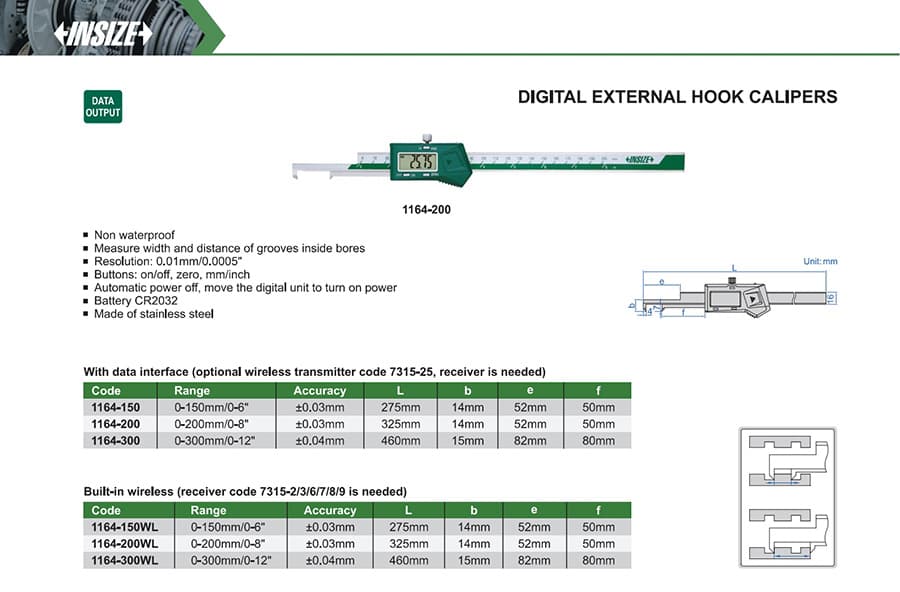

| کد مدل | بازهٔ اندازه‌گیری | دقت | طول کلی L | خروجی داده |
|---|---|---|---|---|
| 1164-150 | 0 تا 150 میلی‌متر | ±0.03 میلی‌متر | 275 | رابط داده |
| 1164-200 | 0 تا 200 میلی‌متر | ±0.03 میلی‌متر | 325 | رابط داده |
| 1164-300 | 0 تا 300 میلی‌متر | ±0.04 میلی‌متر | 460 | رابط داده |
| 1164-150WL | 0 تا 150 میلی‌متر | ±0.03 میلی‌متر | 275 | بی‌سیم داخلی |
| 1164-200WL | 0 تا 200 میلی‌متر | ±0.03 میلی‌متر | 325 | بی‌سیم داخلی |
| 1164-300WL | 0 تا 300 میلی‌متر | ±0.04 میلی‌متر | 460 | بی‌سیم داخلی |
ابعاد دیگر نقشه برحسب میلی‌متر هستند: برای کدهای 150 و 200، b=14، e=52 و f=50؛ برای کد 300، b=15، e=82 و f=80. این ابعاد در نسخه‌های WL نیز مطابق جدول سازنده یکسان‌اند.
کدهای بدون WL دارای رابط داده‌اند؛ فرستندهٔ بی‌سیم اختیاری 7315-25 برای آن‌ها قابل استفاده است و به گیرنده نیاز دارد. کدهای WL بی‌سیم داخلی دارند، اما برای دریافت داده به یکی از گیرنده‌های سازگار 7315-2، 7315-3، 7315-6، 7315-7، 7315-8 یا 7315-9 نیاز دارند.
هر سه بازه با رابط داده یا بی‌سیم داخلی عرضه شده‌اند. برای انتخاب، حداقل بازهٔ لازم و نوع قلاب را بررسی کنید؛ نسخه‌های WL به گیرندهٔ سازگار نیاز دارند.
