Digital Back-Jaw Centerline Calipers
کولیس دیجیتال فک پشتی اینسایز 1177 برای اندازه‌گیری فاصلهٔ مرکز سوراخ‌ها در یک سطح یا سطوح با اختلاف ارتفاع؛ هشت کد با بازه‌های مدل‌محور تا 1500 میلی‌متر، دقت ±0.10 تا ±0.15 و تفکیک‌پذیری 0.01 میلی‌متر. نسخهٔ بی‌سیم داخلی تا 500 میلی‌متر عرضه شده است.

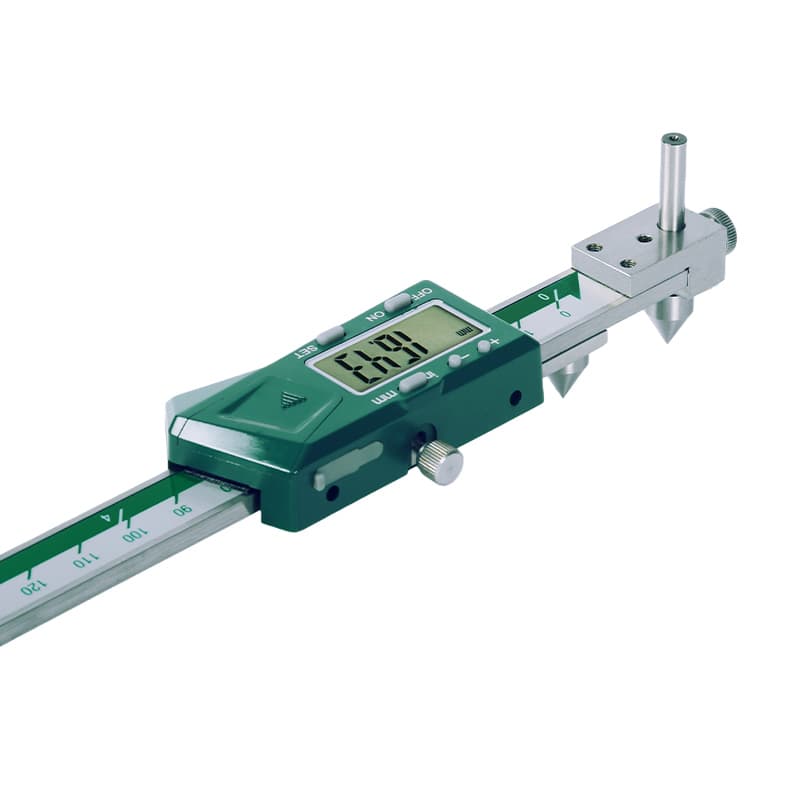

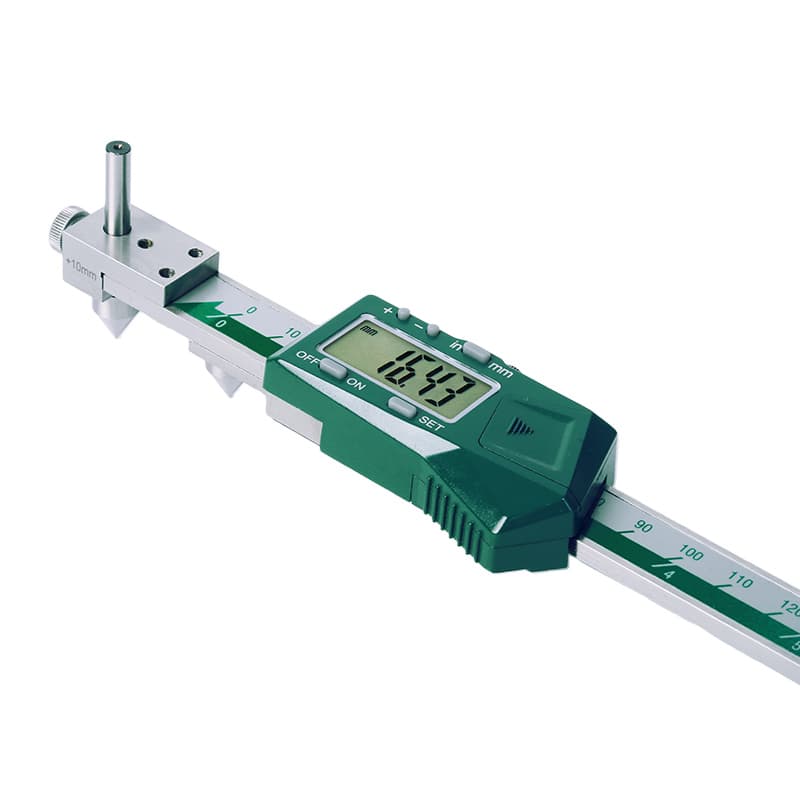

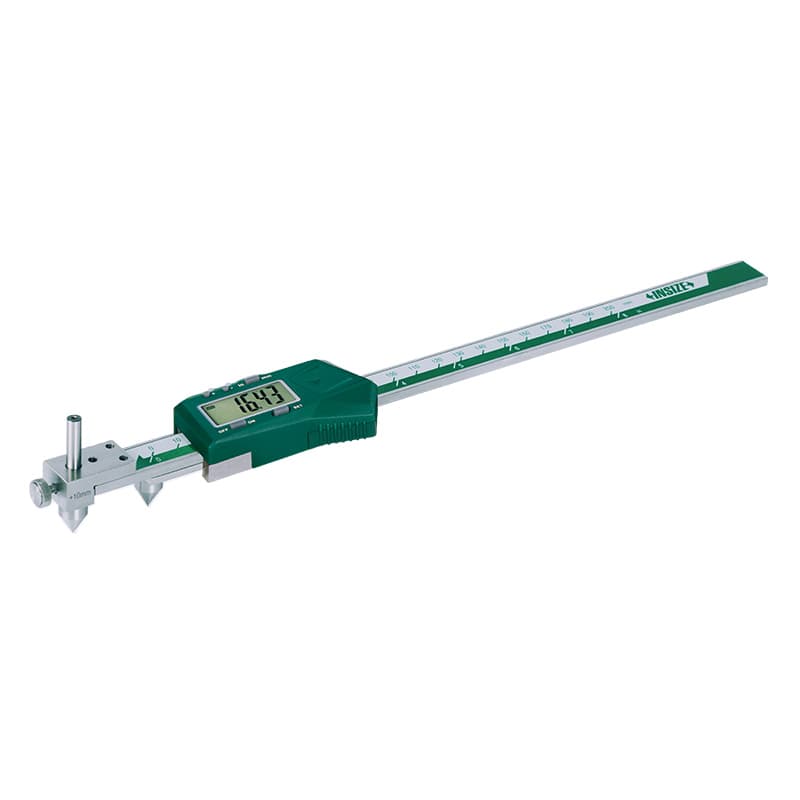

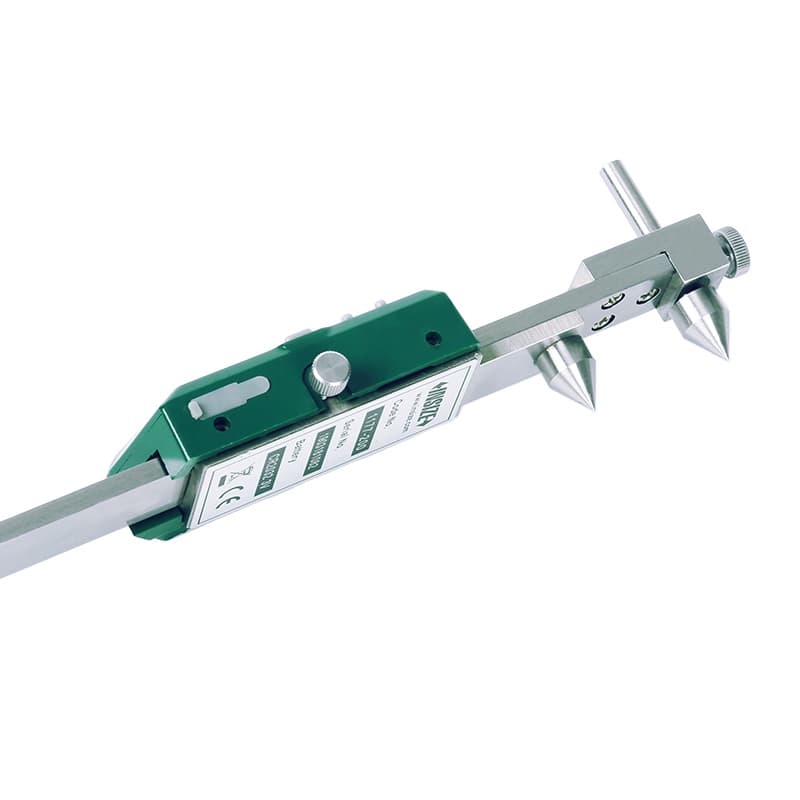

کولیس دیجیتال اینسایز مدل 1177 با سازوکار فک پشتی برای اندازه‌گیری فاصلهٔ مرکز سوراخ‌ها در یک سطح یا بین سطوح با اختلاف ارتفاع طراحی شده است. آن را با کولیس عمومی یا مدل‌های مرکزسنج با هندسهٔ فک متفاوت یکی نگیرید؛ شکل فک پشتی و نحوهٔ قرارگیری نوک‌ها را در تصاویر و کاتالوگ بررسی کنید.
تفکیک‌پذیری همهٔ کدها 0.01 میلی‌متر (0.0005 اینچ) است.
| کد مدل | بازهٔ اندازه‌گیری | دقت | خروجی داده |
|---|---|---|---|
| 1177-200 | 10 تا 200 میلی‌متر | ±0.10 میلی‌متر | رابط داده |
| 1177-300 | 10 تا 300 میلی‌متر | ±0.10 میلی‌متر | رابط داده |
| 1177-500 | 20 تا 500 میلی‌متر | ±0.10 میلی‌متر | رابط داده |
| 1177-1000 | 30 تا 1000 میلی‌متر | ±0.12 میلی‌متر | رابط داده |
| 1177-1500 | 30 تا 1500 میلی‌متر | ±0.15 میلی‌متر | رابط داده |
| 1177-200WL | 10 تا 200 میلی‌متر | ±0.10 میلی‌متر | بی‌سیم داخلی |
| 1177-300WL | 10 تا 300 میلی‌متر | ±0.10 میلی‌متر | بی‌سیم داخلی |
| 1177-500WL | 20 تا 500 میلی‌متر | ±0.10 میلی‌متر | بی‌سیم داخلی |

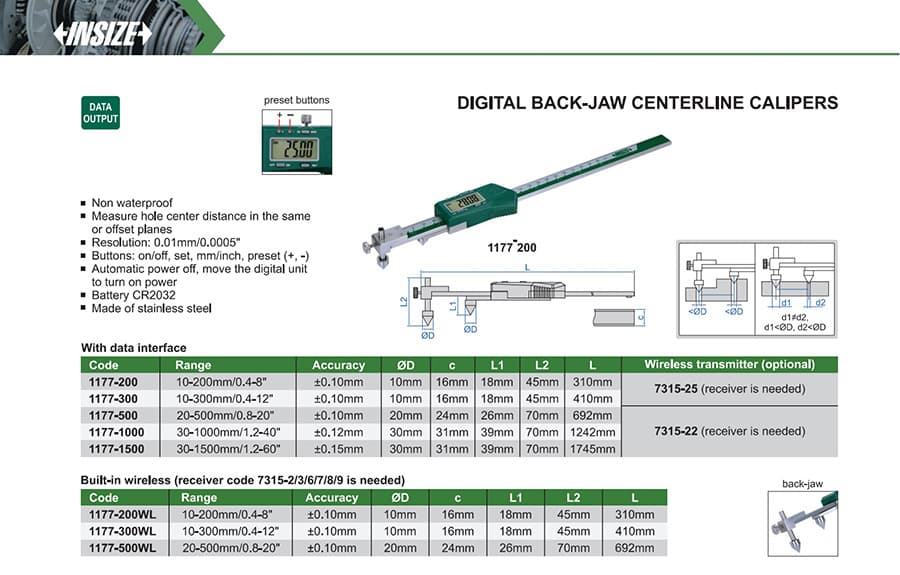

ابعاد نقشه برحسب میلی‌متر هستند؛ ØD قطر نوک اندازه‌گیری و L طول کلی ابزار است.
| کد | ØD | c | L1 | L2 | L کلی |
|---|---|---|---|---|---|
| 1177-200 | 10 | 16 | 18 | 45 | 310 |
| 1177-300 | 10 | 16 | 18 | 45 | 410 |
| 1177-500 | 20 | 24 | 26 | 70 | 692 |
| 1177-1000 | 30 | 31 | 39 | 70 | 1242 |
| 1177-1500 | 30 | 31 | 39 | 70 | 1745 |
| 1177-200WL | 10 | 16 | 18 | 45 | 310 |
| 1177-300WL | 10 | 16 | 18 | 45 | 410 |
| 1177-500WL | 20 | 24 | 26 | 70 | 692 |
کدهای بدون WL دارای رابط خروجی داده‌اند. برای افزودن فرستندهٔ بی‌سیم، کدهای 200 و 300 از 7315-25 و کدهای 500، 1000 و 1500 از 7315-22 استفاده می‌کنند؛ گیرنده نیاز است. نسخه‌های WL بی‌سیم داخلی دارند و برای دریافت داده به یکی از گیرنده‌های سازگار 7315-2، 7315-3، 7315-6، 7315-7، 7315-8 یا 7315-9 نیاز دارند. WL در این خانواده تا 500 میلی‌متر عرضه شده و برای ظرفیت‌های 1000 و 1500 کد WL در کاتالوگ درج نشده است.
پیش از انتخاب، حداقل بازهٔ لازم، طول ابزار و نیاز به خروجی داده یا گیرندهٔ بی‌سیم را مشخص کنید.
