Digital Inside Groove Calipers
کولیس دیجیتال شیار داخلی اینسایز 1178 برای اندازه‌گیری قطر شیار داخل سوراخ؛ تیپ A با بازه 25 تا 300 میلیمتر و رابط داده یا WL، و تیپ B با کد 1178-300P، بازه 33 تا 300 میلیمتر و حفاظت IP67.

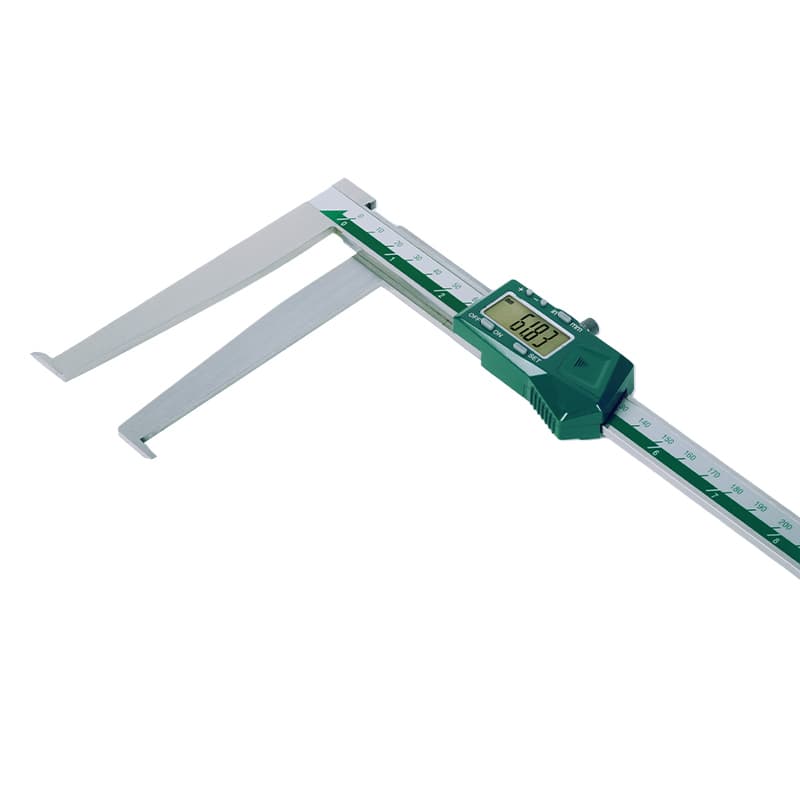

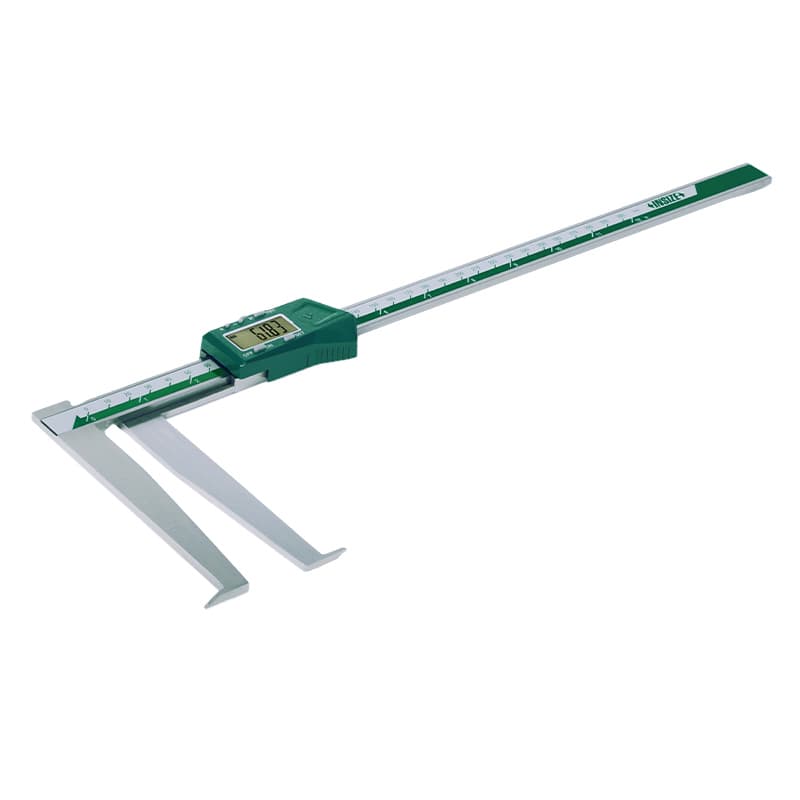

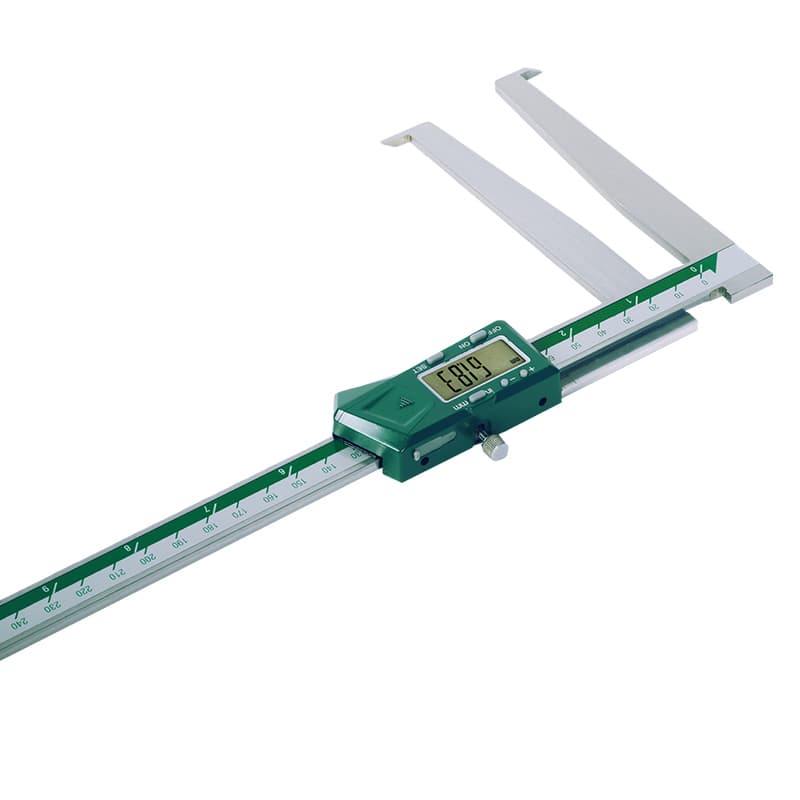

کولیس دیجیتال شیار داخلی اینسایز مدل 1178 برای اندازه‌گیری قطر شیار داخل سوراخ طراحی شده است. کدهای این مدل همگی ظرفیت اسمی 300 میلیمتر دارند، اما بازهٔ شروع و امکاناتشان یکسان نیست؛ پیش از انتخاب، کد دقیق و نوع ارتباط داده را بررسی کنید.
| کد | تیپ | بازه اندازه‌گیری | دقت | تفکیک‌پذیری | خروجی داده | حفاظت |
|---|---|---|---|---|---|---|
| 1178-300 | A | 25 تا 300 میلیمتر (1.18 تا 12 اینچ) | ±0.05 میلیمتر | 0.01 میلیمتر / 0.0005 اینچ | رابط داده | ضدآب نیست |
| 1178-300WL | A | 25 تا 300 میلیمتر (1.18 تا 12 اینچ) | ±0.05 میلیمتر | 0.01 میلیمتر / 0.0005 اینچ | بی‌سیم داخلی | ضدآب نیست |
| 1178-300P | B | 33 تا 300 میلیمتر (1.30 تا 12 اینچ) | ±0.05 میلیمتر | 0.01 میلیمتر / 0.0005 اینچ | بدون خروجی داده | IP67 |
تیپ A دکمه‌های روشن/خاموش، تنظیم، تغییر میلیمتر/اینچ و پیش‌تنظیم (+ و −) دارد. کد 1178-300 رابط داده دارد و ضدآب نیست؛ برای ارسال بی‌سیم به فرستندهٔ اختیاری 7315-25 و گیرنده نیاز دارد. کد 1178-300WL فرستندهٔ بی‌سیم داخلی دارد و برای دریافت داده به یکی از گیرنده‌های 7315-2، 7315-3، 7315-6، 7315-7، 7315-8 یا 7315-9 نیاز دارد.
کد 1178-300P تنها مدل تیپ B در این خانواده است. این نسخه IP67 در برابر گردوغبار و آب دارد، ولی خروجی داده ندارد؛ خاموشی خودکار ندارد و پس از هر بار روشن‌کردن باید آن را صفر کنید. دکمه‌های تیپ B شامل روشن/خاموش، صفر، میلیمتر/اینچ، ABS/REL و نگه‌داشتن مقدار است. بازهٔ آن از 33 میلیمتر آغاز می‌شود، در حالی که دو کد تیپ A از 25 میلیمتر اندازه می‌گیرند.
تفکیک‌پذیری هر سه کد 0.01 میلیمتر یا 0.0005 اینچ است. بدنه از فولاد زنگ‌نزن ساخته شده و دستگاه با باتری CR2032 کار می‌کند. توقف‌دهندهٔ عمق کد 6143 متعلقهٔ اختیاری است.

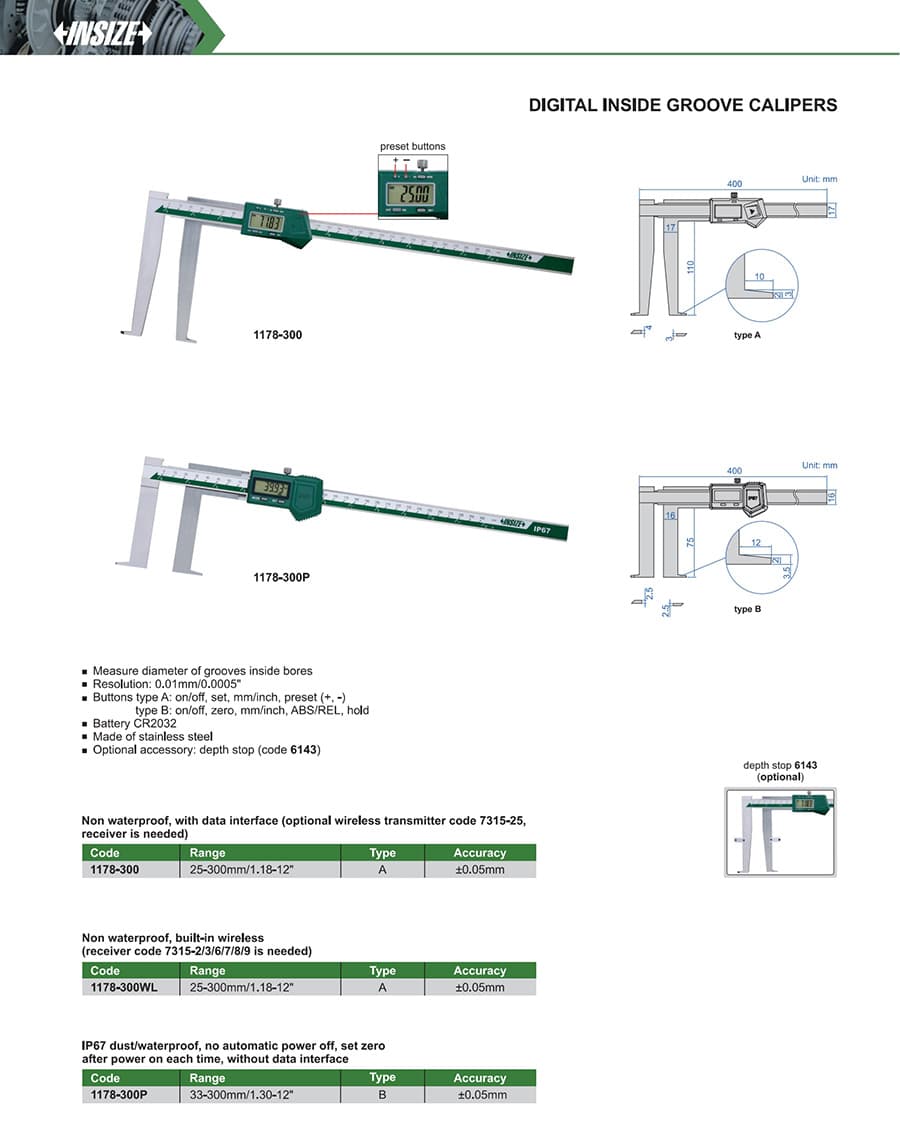

دانلود کاتالوگ فنی کولیس دیجیتال شیار داخلی اینسایز 1178 (PDF)
