Digital RTJ Ring Groove Calipers
برای اندازه‌گیری قطر داخلی و خارجی شیار رینگ RTJ فلنج با زاویهٔ 23 درجه. پنج کد با ظرفیت‌های 300، 600 و 1000 میلی‌متر؛ بازه و دقت هر کد متفاوت است. تفکیک‌پذیری 0.01 میلی‌متر؛ نسخهٔ رابط داده و بی‌سیم داخلی موجود است.

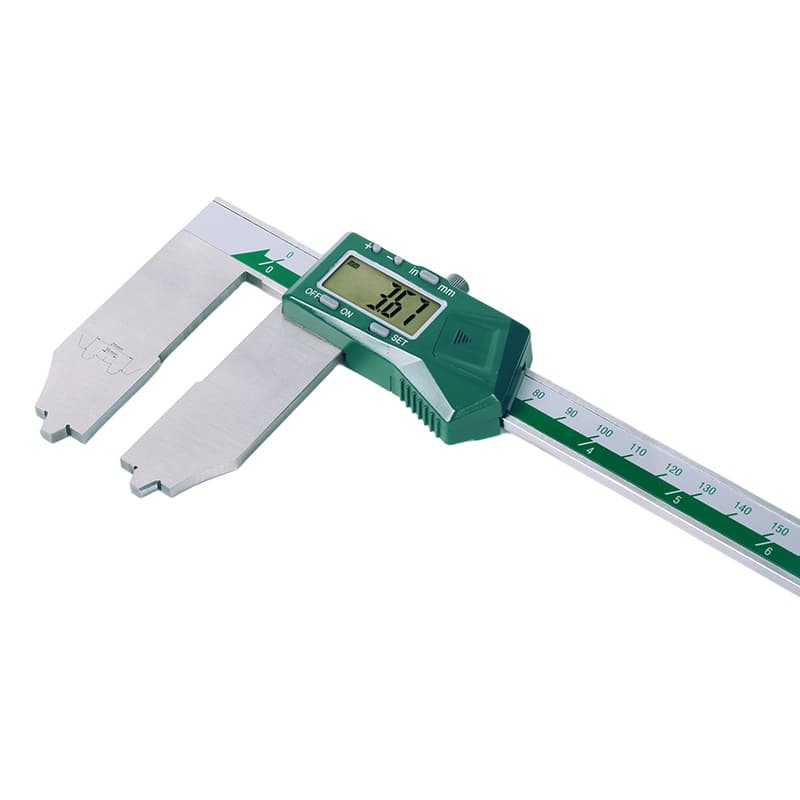

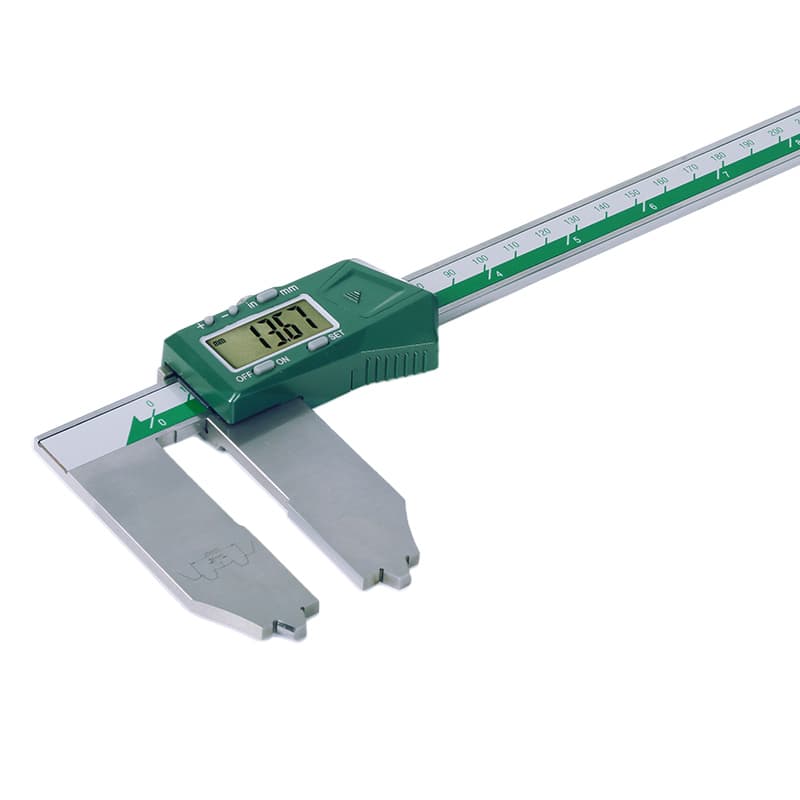

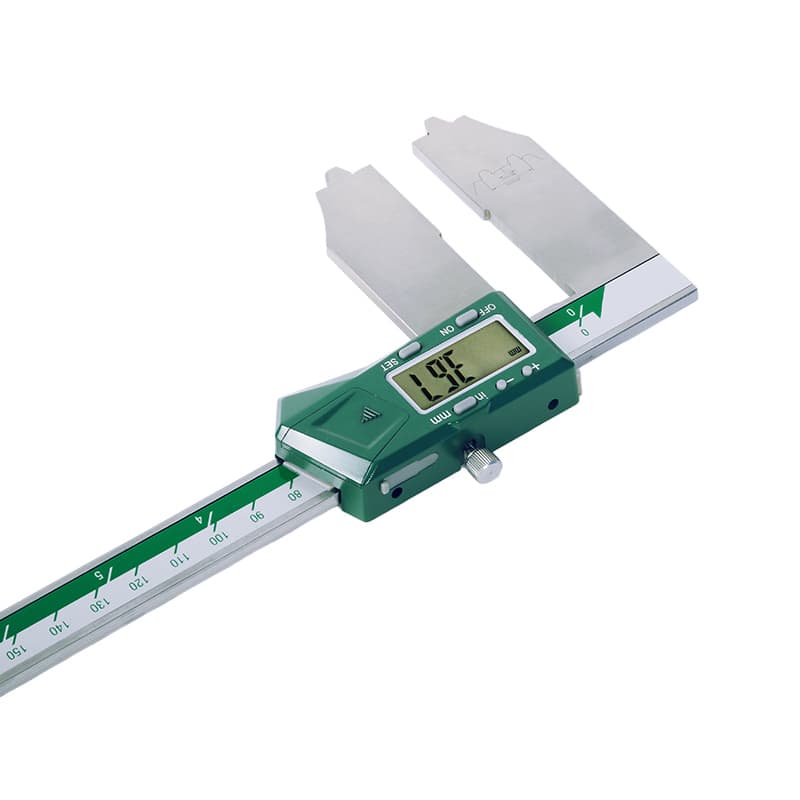

کولیس دیجیتال اینسایز 1179 برای اندازه‌گیری قطر داخلی و خارجی شیار رینگ RTJ روی فلنج، با زاویهٔ شیار 23 درجه، طراحی شده است. برای انتخاب کد، جهت اندازه‌گیری (قطر داخل یا خارج)، بازهٔ موردنیاز و نوع A یا B را با جدول تطبیق دهید. تفکیک‌پذیری همهٔ مدل‌ها 0.01 میلی‌متر است.

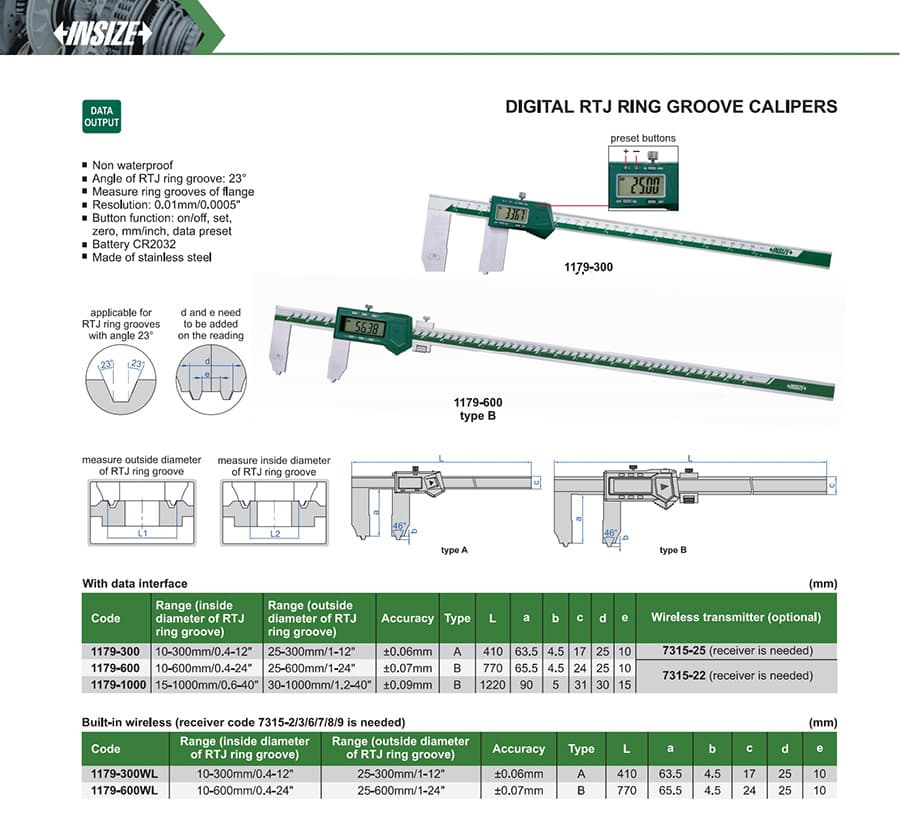

| کد مدل | قطر داخلی شیار | قطر خارجی شیار | دقت | نوع | طول کلی L | انتقال داده |
|---|---|---|---|---|---|---|
| 1179-300 | 10 تا 300 میلی‌متر | 25 تا 300 میلی‌متر | ±0.06 میلی‌متر | A | 410 میلی‌متر | رابط داده؛ فرستندهٔ 7315-25 اختیاری و گیرنده لازم است |
| 1179-600 | 10 تا 600 میلی‌متر | 25 تا 600 میلی‌متر | ±0.07 میلی‌متر | B | 770 میلی‌متر | رابط داده؛ فرستندهٔ 7315-22 اختیاری و گیرنده لازم است |
| 1179-1000 | 15 تا 1000 میلی‌متر | 30 تا 1000 میلی‌متر | ±0.09 میلی‌متر | B | 1220 میلی‌متر | رابط داده؛ فرستندهٔ 7315-22 اختیاری و گیرنده لازم است |
| 1179-300WL | 10 تا 300 میلی‌متر | 25 تا 300 میلی‌متر | ±0.06 میلی‌متر | A | 410 میلی‌متر | بی‌سیم داخلی؛ گیرندهٔ 7315-2/3/6/7/8/9 لازم است |
| 1179-600WL | 10 تا 600 میلی‌متر | 25 تا 600 میلی‌متر | ±0.07 میلی‌متر | B | 770 میلی‌متر | بی‌سیم داخلی؛ گیرندهٔ 7315-2/3/6/7/8/9 لازم است |
مدل 1179-1000 فقط با رابط داده فهرست شده است؛ نسخهٔ بی‌سیم داخلی در کاتالوگ برای ظرفیت‌های 300 و 600 میلی‌متر آمده است. فرستنده‌های جانبی و گیرنده‌ها متعلقه‌های جداگانه‌اند.
دانلود کاتالوگ رسمی کولیس دیجیتال شیار رینگ RTJ اینسایز 1179 (PDF)
