Digital Gear Tooth Calipers

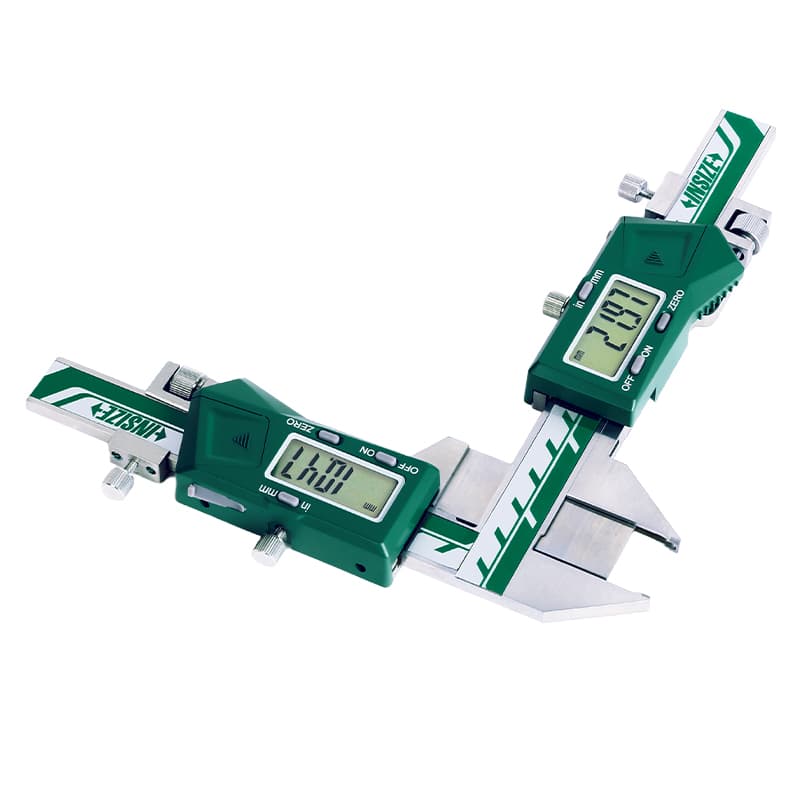

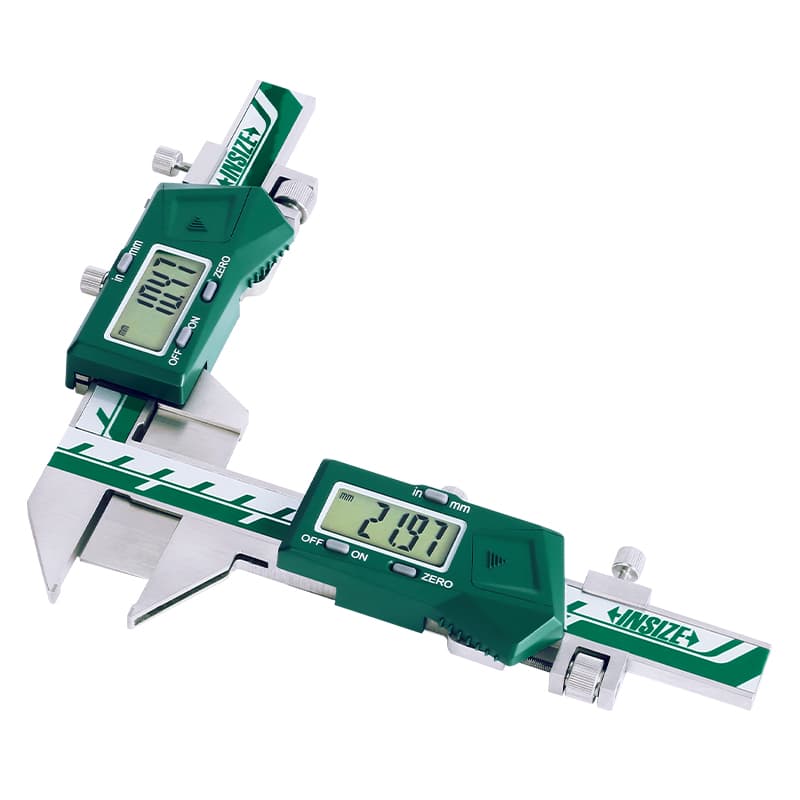

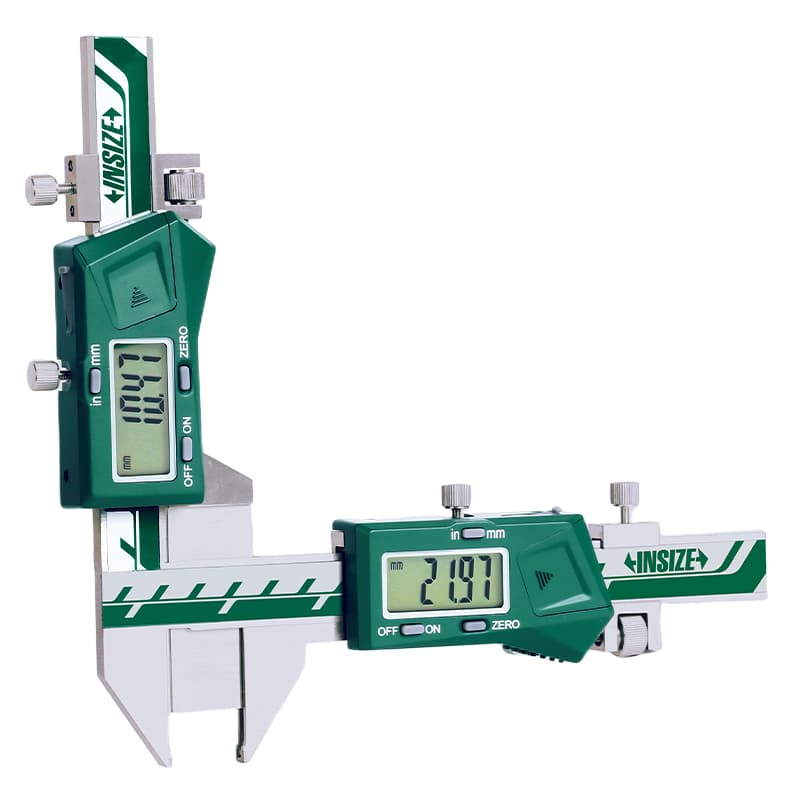

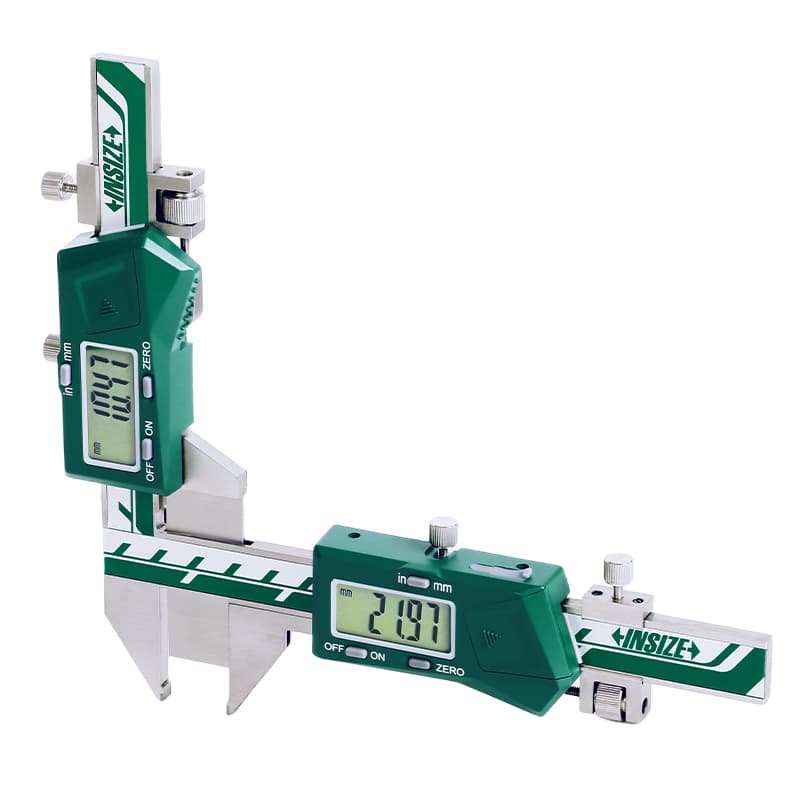

کولیس دیجیتال دندهسنج اینسایز 1181 برای اندازه‌گیری ضخامت دندانهٔ چرخدنده در ارتفاع مشخص‌شده؛ مناسب ماژول‌های M1 تا M24 یا M5 تا M45، بسته به کد مدل. دقت اندازه‌گیری ارتفاع/ضخامت ±0.03 و دقت کل ±0.04 میلی‌متر؛ تفکیک‌پذیری 0.01 میلی‌متر. نوک کاربیدی؛ نسخهٔ رابط داده یا انتقال بی‌سیم داخلی.
کولیس دیجیتال دندهسنج اینسایز مدل 1181 برای اندازه‌گیری ضخامت دندانهٔ چرخدنده طراحی شده است؛ کاربرد آن با کولیس عمومی برای اندازه‌گیری ابعاد داخل، خارج، پله و عمق متفاوت است. انتخاب نسخه باید بر اساس ماژول چرخدنده و کد کامل ابزار انجام شود: خانوادهٔ M1–24 برای ماژول‌های M1 تا M24 و خانوادهٔ M5–45 برای M5 تا M45 است.
طبق راهنمای سازنده، ضخامت دندانه در ارتفاع دندانه اندازه‌گیری می‌شود و این روش برای ارتفاع دندانهٔ بیش از 1 میلی‌متر تعریف شده است. نوک‌های اندازه‌گیری از کاربید هستند. پیش از خرید، ماژول، هندسهٔ دندانه و روش اندازه‌گیری موردنیاز را با نقشهٔ قطعه تطبیق دهید؛ این ابزار برای سنجش عمومی ابعاد جای کولیس معمولی را نمی‌گیرد.
| کد مدل | بازهٔ ماژول | دقت اعلام‌شده | تفکیک‌پذیری | خروجی داده |
|---|---|---|---|---|
| 1181-M25A | M1 تا M24 | ±0.03 میلی‌متر | 0.01 میلی‌متر / 0.0005 اینچ | رابط خروجی داده |
| 1181-M50A | M5 تا M45 | ±0.03 میلی‌متر | 0.01 میلی‌متر / 0.0005 اینچ | رابط خروجی داده |
| 1181-M25AWL | M1 تا M24 | ±0.03 میلی‌متر | 0.01 میلی‌متر / 0.0005 اینچ | انتقال بی‌سیم داخلی |
| 1181-M50AWL | M5 تا M45 | ±0.03 میلی‌متر | 0.01 میلی‌متر / 0.0005 اینچ | انتقال بی‌سیم داخلی |

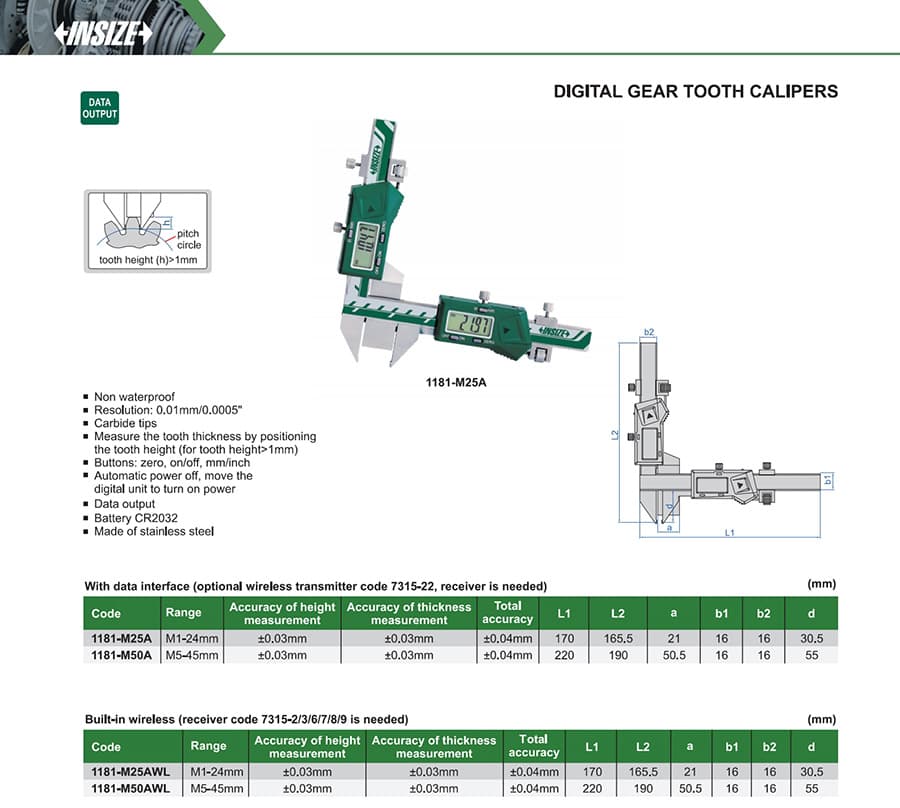

کاتالوگ رسمی، دقت اندازه‌گیری ارتفاع و ضخامت را ±0.03 میلی‌متر و دقت کل را ±0.04 میلی‌متر ذکر می‌کند؛ این دو مشخصه را با تفکیک‌پذیری نمایشگر یکی نگیرید. نسخه‌های دارای پسوند WL فرستندهٔ بی‌سیم داخلی دارند؛ تجهیزات گیرنده یا اتصال موردنیاز را جداگانه با سامانهٔ ثبت دادهٔ خود تطبیق دهید.
برای مشخصات و شیوهٔ استفاده، کاتالوگ رسمی محصول 1181 (PDF) را ببینید. منبع سازنده: صفحهٔ رسمی INSIZE مدل 1181.
