Digital Calipers With One Direction Upper Jaws
برای اندازه‌گیری فاصله در یک سطح یا بین دو سطح با اختلاف ارتفاع؛ نسخهٔ استاندارد فکهای هم‌ارتفاع دارد و مدل‌های A فکهای با ارتفاع متفاوت. ظرفیت‌های 150، 200 و 300 میلی‌متر، دقت ±0.03 و تفکیک‌پذیری 0.01 میلی‌متر؛ هر شش کد خروجی داده دارند.

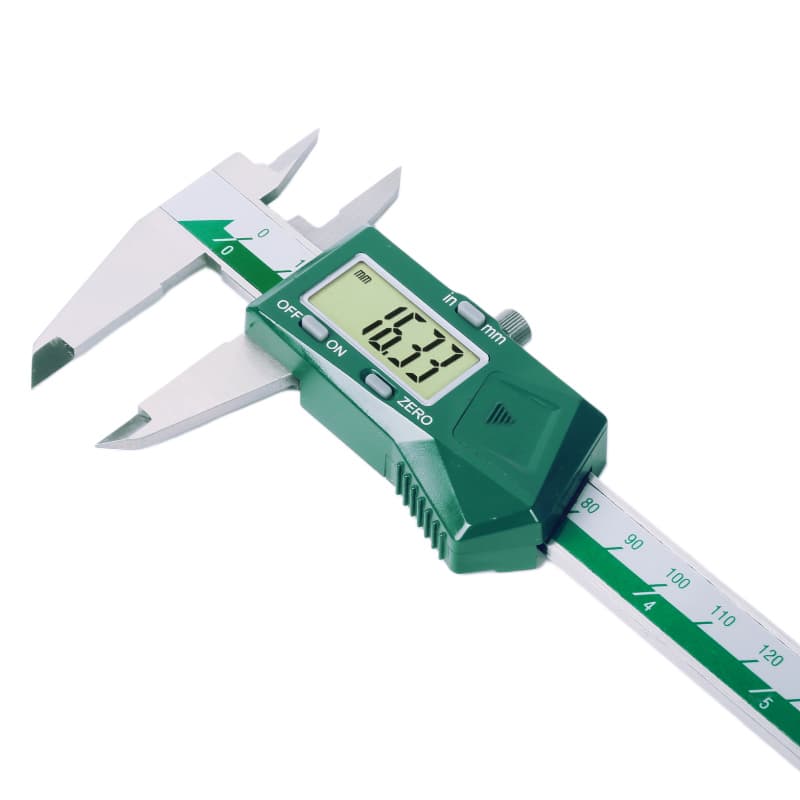

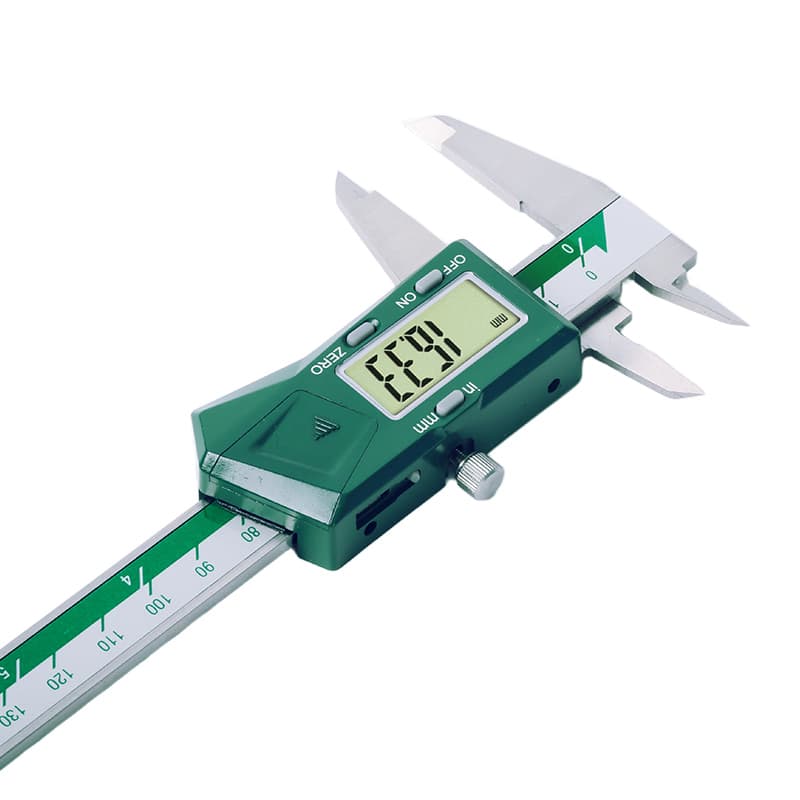

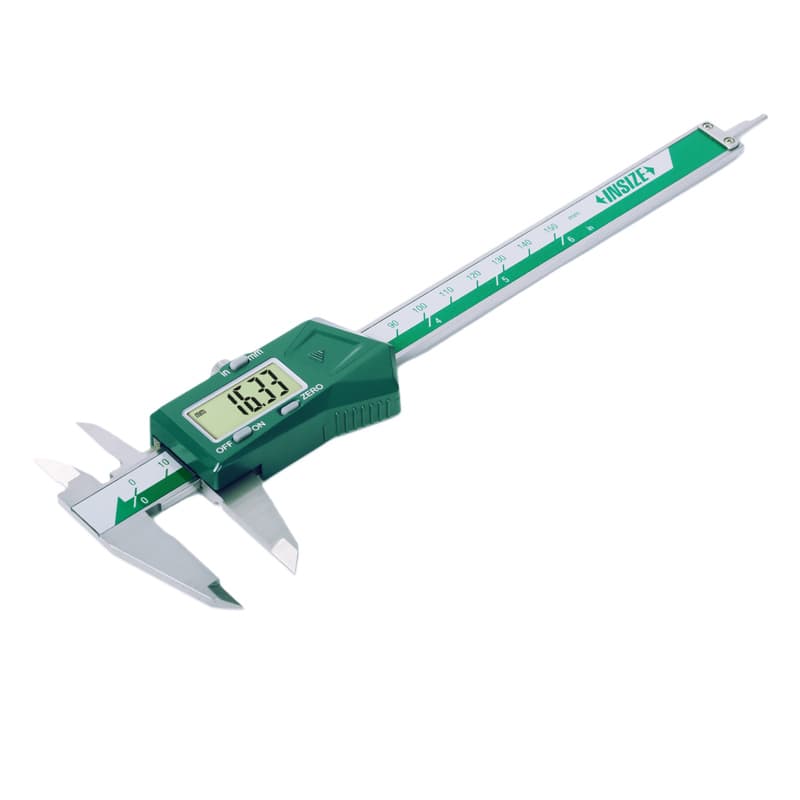

کولیس دیجیتال اینسایز 1184 با فکهای بالایی همجهت برای اندازه‌گیری فاصله در یک سطح یا بین دو سطح با اختلاف ارتفاع طراحی شده است. در مدل‌های استاندارد، فک‌ها هم‌ارتفاع‌اند؛ پسوند A در مدل‌های 1184-A نشان‌دهندهٔ نسخهٔ فک با ارتفاع متفاوت است. هر دو نوع در ظرفیت‌های 150، 200 و 300 میلی‌متر عرضه می‌شوند.

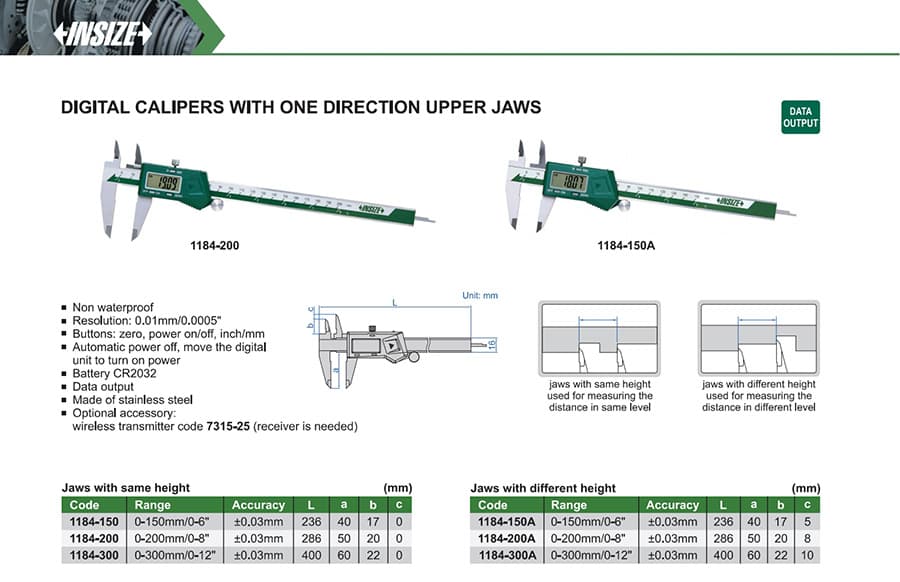

| کد مدل | آرایش فک‌ها | محدودهٔ اندازه‌گیری | دقت | تفکیک‌پذیری | طول کلی L | بعد a | بعد b | بعد c |
|---|---|---|---|---|---|---|---|---|
| 1184-150 | هم‌ارتفاع | 0 تا 150 میلی‌متر | ±0.03 میلی‌متر | 0.01 میلی‌متر | 236 میلی‌متر | 40 | 17 | 0 |
| 1184-200 | هم‌ارتفاع | 0 تا 200 میلی‌متر | ±0.03 میلی‌متر | 0.01 میلی‌متر | 286 میلی‌متر | 50 | 20 | 0 |
| 1184-300 | هم‌ارتفاع | 0 تا 300 میلی‌متر | ±0.03 میلی‌متر | 0.01 میلی‌متر | 400 میلی‌متر | 60 | 22 | 0 |
| 1184-150A | با اختلاف ارتفاع | 0 تا 150 میلی‌متر | ±0.03 میلی‌متر | 0.01 میلی‌متر | 236 میلی‌متر | 40 | 17 | 5 |
| 1184-200A | با اختلاف ارتفاع | 0 تا 200 میلی‌متر | ±0.03 میلی‌متر | 0.01 میلی‌متر | 286 میلی‌متر | 50 | 20 | 8 |
| 1184-300A | با اختلاف ارتفاع | 0 تا 300 میلی‌متر | ±0.03 میلی‌متر | 0.01 میلی‌متر | 400 میلی‌متر | 60 | 22 | 10 |
ابعاد a، b و c طبق نقشهٔ ابعادی سازنده و برحسب میلی‌متر هستند. همهٔ شش کد رابط خروجی داده دارند.
برای اندازه‌گیری فاصله در یک تراز، از نسخهٔ فکهای هم‌ارتفاع و برای دو سطح با اختلاف ارتفاع از نسخهٔ A استفاده کنید؛ ظرفیت و ابعاد موردنیاز را نیز هنگام انتخاب بررسی کنید.
