Digital Outside Point Calipers
برای اندازه‌گیری ضخامت دیواره داخل سوراخ‌ها و فرورفتگی‌ها با فک نوکتیز بیرونی؛ بازه‌های 0 تا 150، 200 و 300 میلیمتر، تیپ A یا B، دقت ±0.04 تا ±0.06 و تفکیک‌پذیری 0.01 میلیمتر. نسخه رابط داده یا بی‌سیم داخلی.

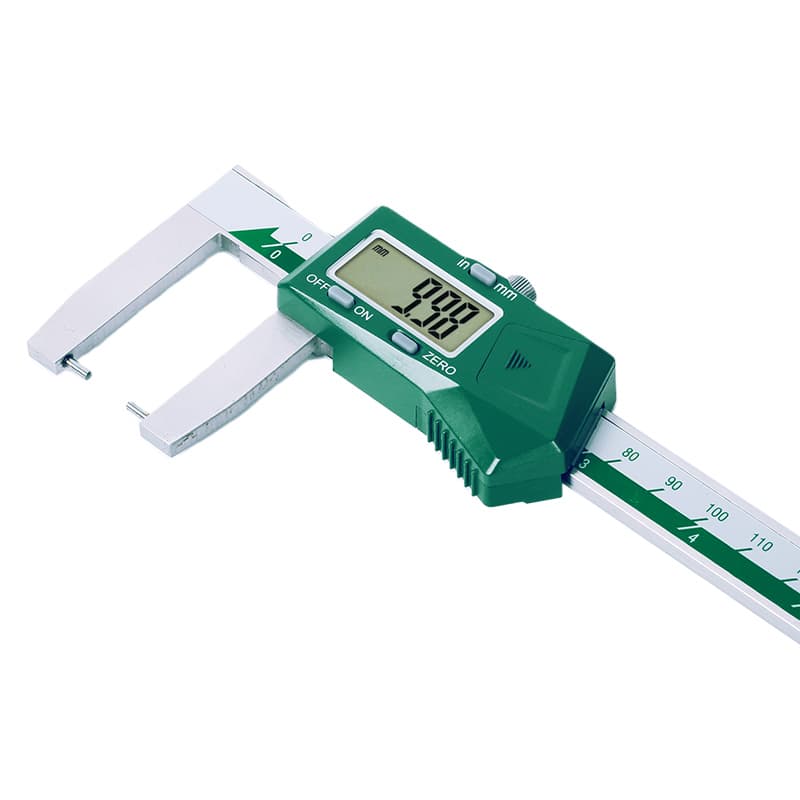

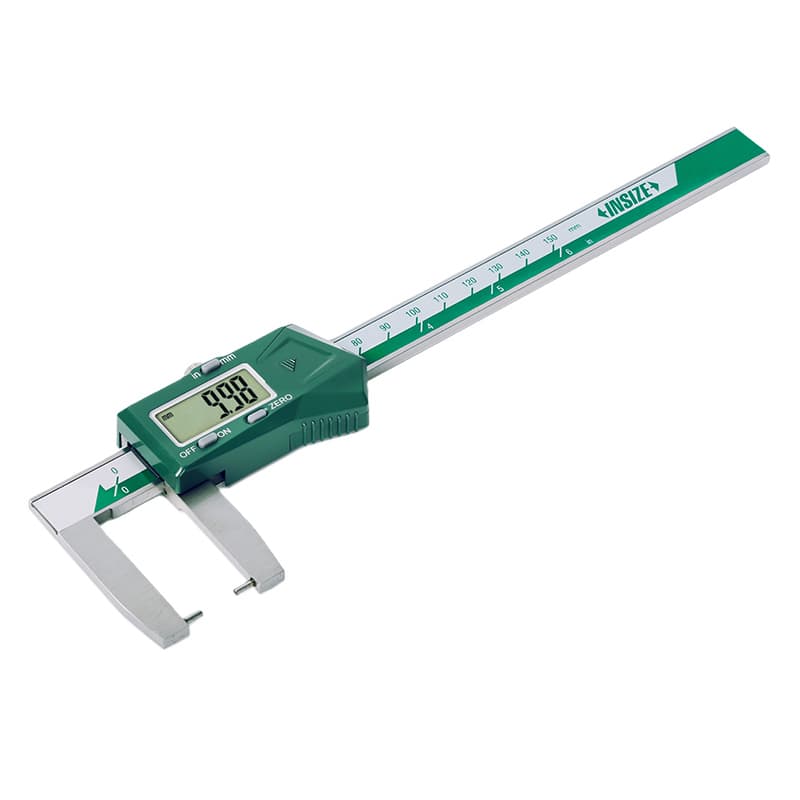

کولیس دیجیتال فک نوکتیز بیرونی اینسایز مدل 1185 برای اندازه‌گیری ضخامت دیواره داخل سوراخ‌ها و فرورفتگی‌ها طراحی شده است. این مدل در بازه‌های 0 تا 150، 200 و 300 میلیمتر، با تیپ فک A یا B و دو روش انتقال داده عرضه می‌شود. تیپ A و B هندسه فک متفاوتی دارند؛ شکل فک موردنیاز را در کاتالوگ بررسی کنید.
| کد مدل | بازه اندازه‌گیری | دقت | تیپ فک | طول L | ارتباط داده |
|---|---|---|---|---|---|
| 1185-150A | 0-150mm | ±0.04mm | A | 250mm | رابط داده |
| 1185-200A | 0-200mm | ±0.05mm | A | 310mm | رابط داده |
| 1185-300A | 0-300mm | ±0.06mm | A | 490mm | رابط داده |
| 1185-150B | 0-150mm | ±0.04mm | B | 250mm | رابط داده |
| 1185-200B | 0-200mm | ±0.05mm | B | 310mm | رابط داده |
| 1185-300B | 0-300mm | ±0.06mm | B | 490mm | رابط داده |
| 1185-150AWL | 0-150mm | ±0.04mm | A | 250mm | بی‌سیم داخلی |
| 1185-200AWL | 0-200mm | ±0.05mm | A | 310mm | بی‌سیم داخلی |
| 1185-300AWL | 0-300mm | ±0.06mm | A | 490mm | بی‌سیم داخلی |
| 1185-150BWL | 0-150mm | ±0.04mm | B | 250mm | بی‌سیم داخلی |
| 1185-200BWL | 0-200mm | ±0.05mm | B | 310mm | بی‌سیم داخلی |
| 1185-300BWL | 0-300mm | ±0.06mm | B | 490mm | بی‌سیم داخلی |
تفکیک‌پذیری همه کدها 0.01mm/0.0005" است. در مدل‌های رابط‌دار، فرستنده بی‌سیم 7315-25 برای بازه‌های 150 و 200 میلیمتر و 7315-22 برای بازه 300 میلیمتر اختیاری است و به گیرنده نیاز دارد. نسخه‌های WL برای دریافت داده به گیرنده بیرونی با یکی از کدهای 7315-2، 7315-3، 7315-6، 7315-7، 7315-8 یا 7315-9 نیاز دارند.
ابعاد روی نقشه سازنده بر حسب میلیمتر است و بین تیپ A/B و نسخه رابط‌دار/WL در هر بازه مشترک است:
| بازه | L | a | b | c | Ød | e | f |
|---|---|---|---|---|---|---|---|
| 150mm | 250 | 40 | 3 | 10 | 2 | 5 | 16 |
| 200mm | 310 | 80 | 3 | 14 | 3 | 9 | 16 |
| 300mm | 490 | 150 | 3 | 20 | 3 | 12 | 24 |

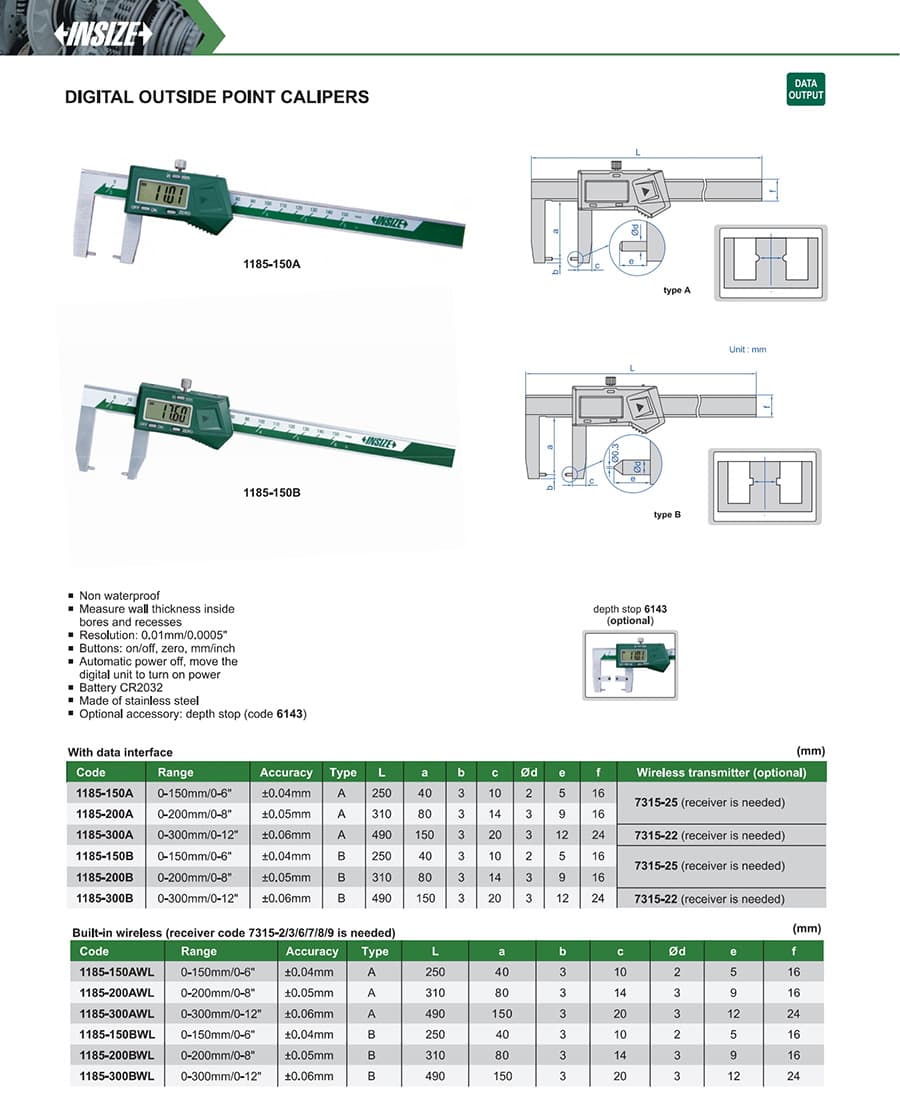

دانلود کاتالوگ فنی کولیس دیجیتال فک نوکتیز بیرونی اینسایز مدل 1185 (PDF)
