Digital Offset Calipers
فک سمت چپ این کولیس دیجیتال آفست بالا و پایین می‌رود تا اندازه‌گیری بخش‌های پله‌ای آسان شود. ظرفیت‌های 150، 200 و 300 میلی‌متر با دقت ±0.04 یا ±0.05 و تفکیک‌پذیری 0.01 میلی‌متر؛ نسخهٔ رابط داده و نسخهٔ بی‌سیم داخلی موجود است.

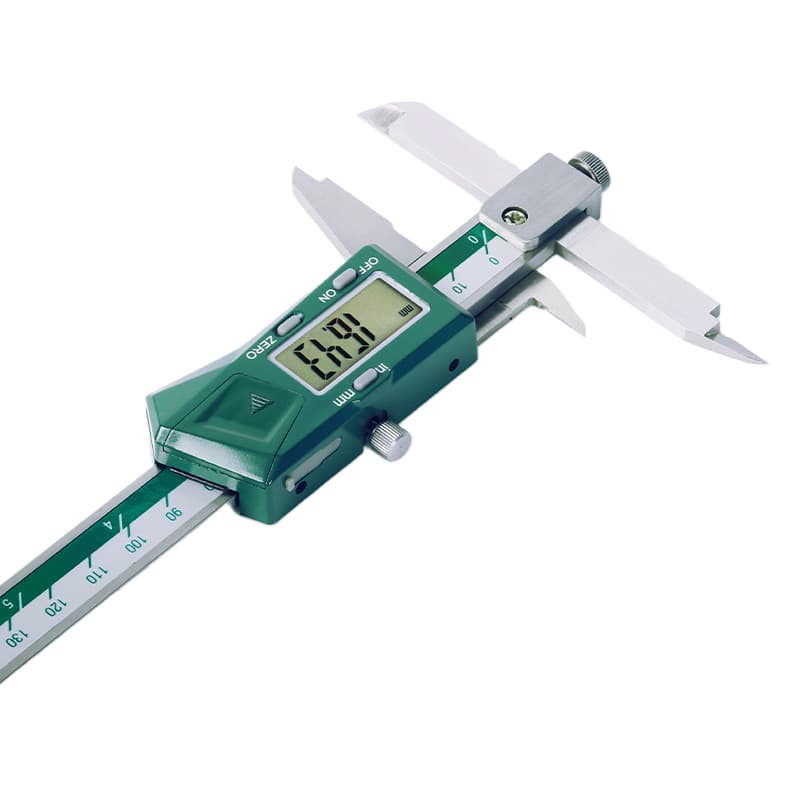

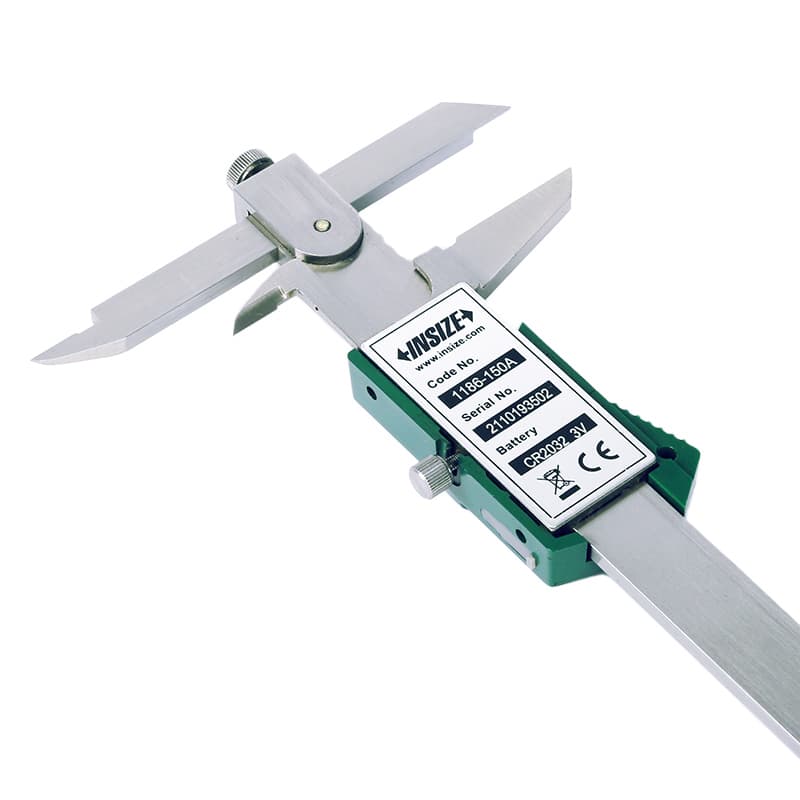

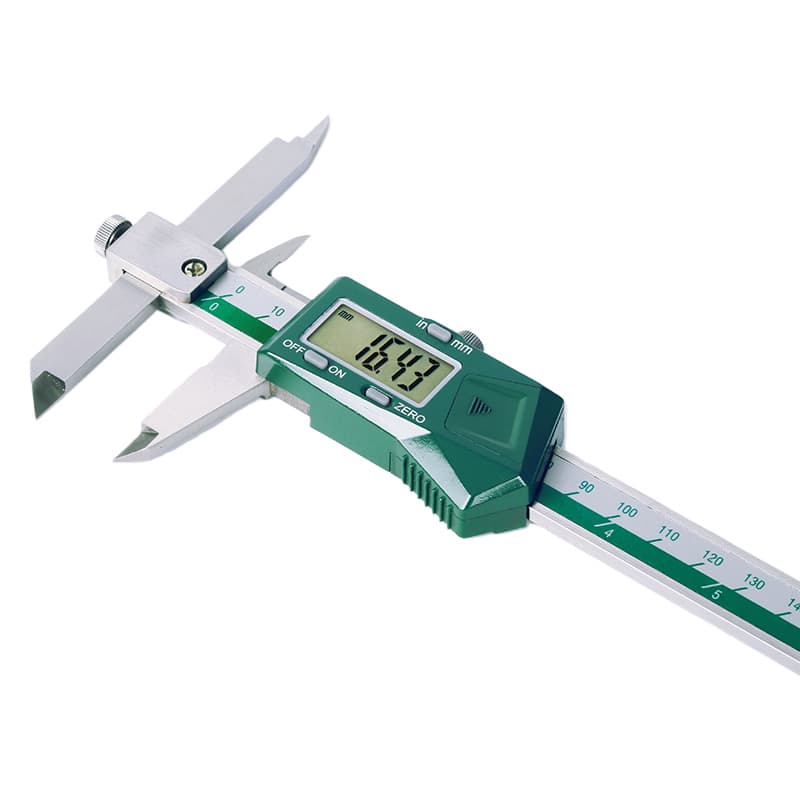

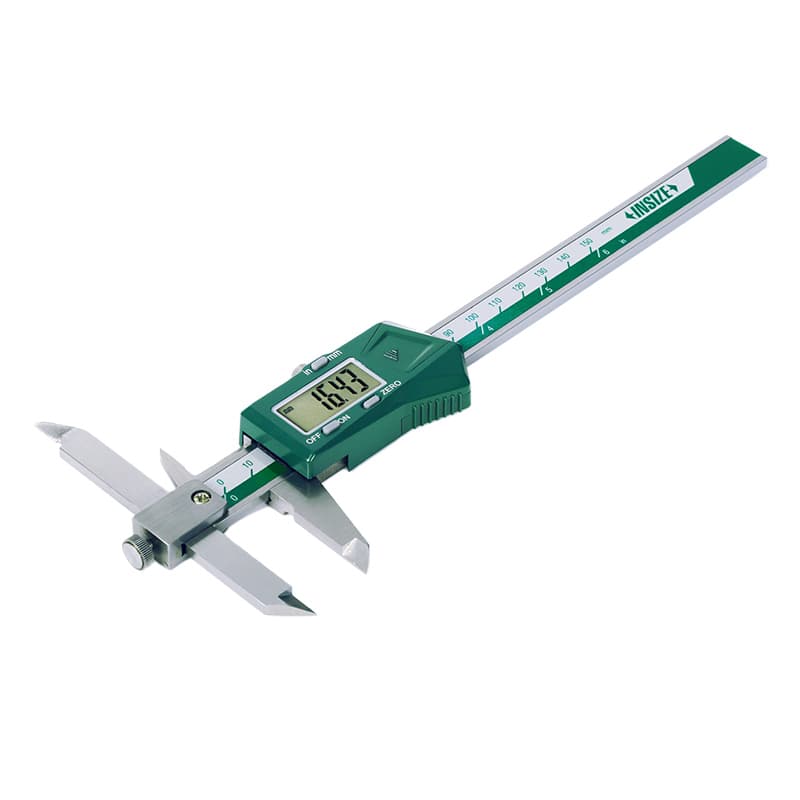

کولیس دیجیتال آفست اینسایز 1186 با فک سمت چپِ قابل‌جابه‌جایی برای اندازه‌گیری بخش‌های پله‌ای طراحی شده است؛ فک را می‌توان بالا و پایین برد تا اختلاف ارتفاع قطعه بهتر اندازه‌گیری شود. این مدل در سه ظرفیت 150، 200 و 300 میلی‌متر و در دو نسخهٔ خروجی داده و بی‌سیم داخلی عرضه می‌شود.
| کد مدل | بازهٔ اندازه‌گیری | دقت | تفکیک‌پذیری | نوع خروجی |
|---|---|---|---|---|
| 1186-150A | 0 تا 150 میلی‌متر | ±0.04 میلی‌متر | 0.01 میلی‌متر | رابط داده؛ فرستندهٔ 7315-25 اختیاری و گیرنده لازم است |
| 1186-200A | 0 تا 200 میلی‌متر | ±0.04 میلی‌متر | 0.01 میلی‌متر | رابط داده؛ فرستندهٔ 7315-25 اختیاری و گیرنده لازم است |
| 1186-300A | 0 تا 300 میلی‌متر | ±0.05 میلی‌متر | 0.01 میلی‌متر | رابط داده؛ فرستندهٔ 7315-25 اختیاری و گیرنده لازم است |
| 1186-150AWL | 0 تا 150 میلی‌متر | ±0.04 میلی‌متر | 0.01 میلی‌متر | بی‌سیم داخلی؛ گیرندهٔ 7315-2/3/6/7/8/9 لازم است |
| 1186-200AWL | 0 تا 200 میلی‌متر | ±0.04 میلی‌متر | 0.01 میلی‌متر | بی‌سیم داخلی؛ گیرندهٔ 7315-2/3/6/7/8/9 لازم است |
| 1186-300AWL | 0 تا 300 میلی‌متر | ±0.05 میلی‌متر | 0.01 میلی‌متر | بی‌سیم داخلی؛ گیرندهٔ 7315-2/3/6/7/8/9 لازم است |

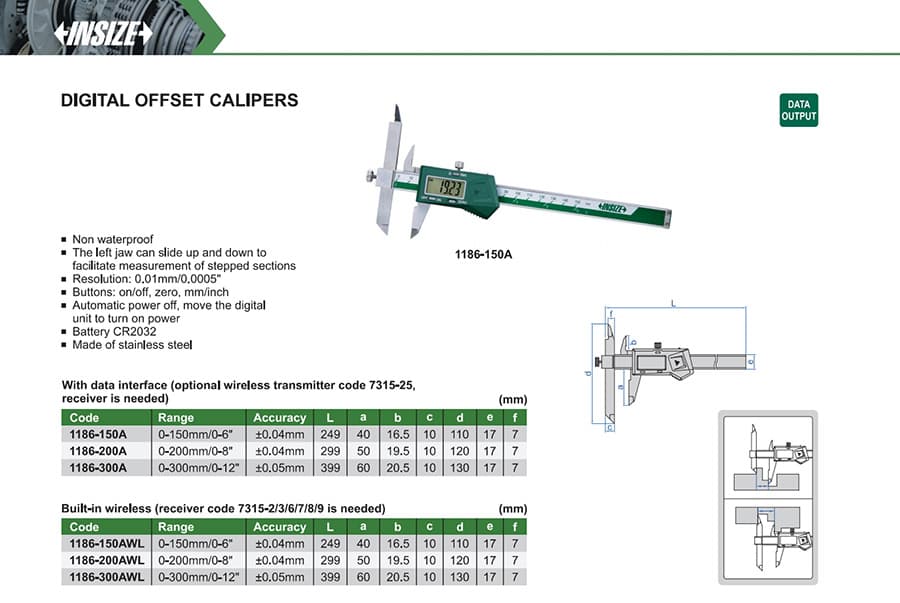

| ظرفیت (کدهای A و AWL) | طول کلی L | a | b | c | d | e | f |
|---|---|---|---|---|---|---|---|
| 150 میلی‌متر | 249 میلی‌متر | 40 | 16.5 | 10 | 110 | 17 | 7 |
| 200 میلی‌متر | 299 میلی‌متر | 50 | 19.5 | 10 | 120 | 17 | 7 |
| 300 میلی‌متر | 399 میلی‌متر | 60 | 20.5 | 10 | 130 | 17 | 7 |
ابعاد a تا f طبق نقشهٔ سازنده و برحسب میلی‌متر هستند؛ ابعاد هر ظرفیت در نسخه‌های A و AWL یکسان است.
برای اندازه‌گیری پله، فک سمت چپ را متناسب با موقعیت سطوح جابه‌جا کنید. هنگام انتخاب، ظرفیت، دقت موردنیاز و نیاز به رابط داده یا بی‌سیم داخلی را در نظر بگیرید.
