Digital Offset Centerline Calipers
کولیس دیجیتال مرکزسنج اینسایز 1192 فاصلهٔ مرکز سوراخ‌ها را در یک سطح یا بین سطوح پلهای می‌سنجد. ده کد با بازه‌های مدل‌محور 10 تا 1500 میلی‌متر، دقت ±0.05 تا ±0.15 و تفکیک‌پذیری 0.01 میلی‌متر؛ نسخهٔ بی‌سیم داخلی تا 500 میلی‌متر موجود است.

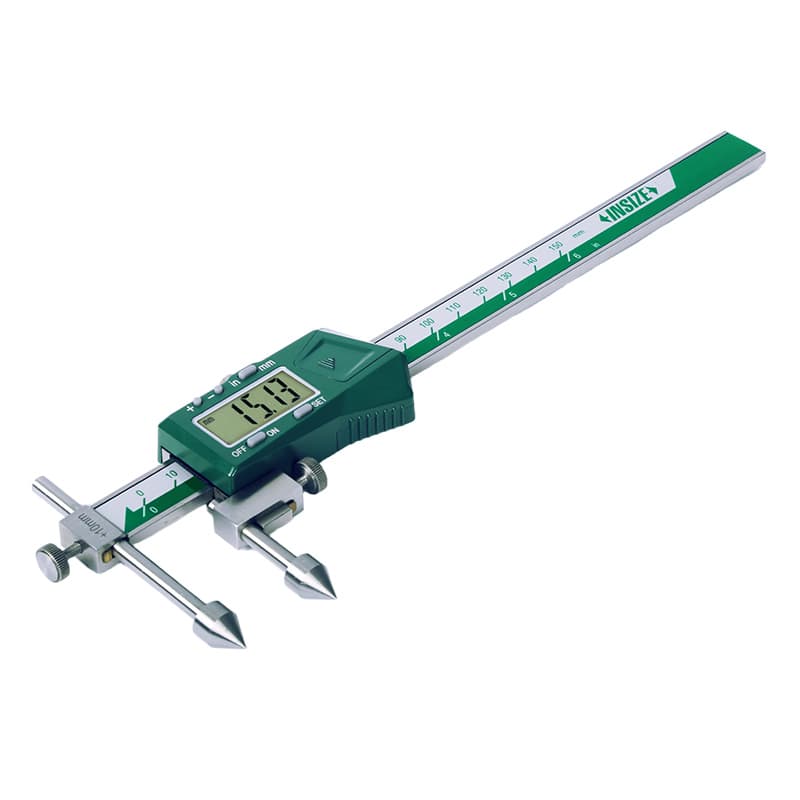

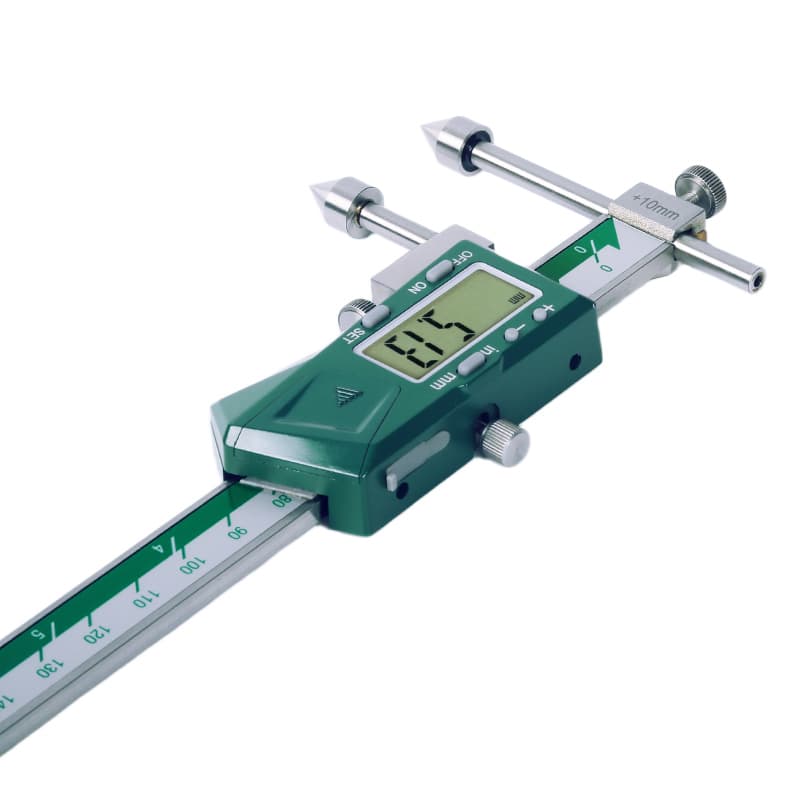

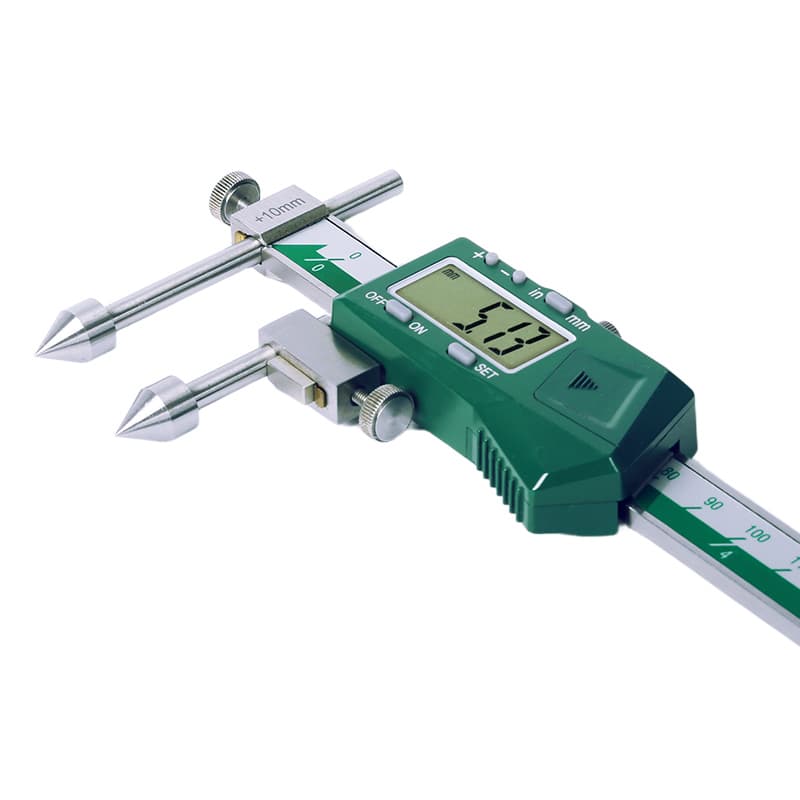

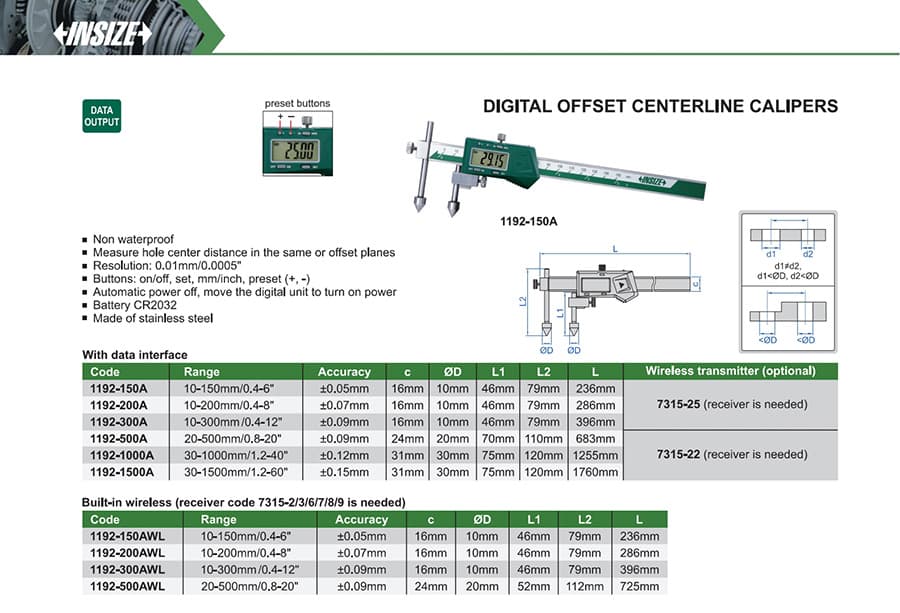

کولیس دیجیتال اینسایز مدل 1192 برای اندازه‌گیری فاصلهٔ مرکز سوراخ‌ها در یک سطح یا بین سطوح با اختلاف ارتفاع (سطوح آفست) طراحی شده است. این کاربرد با سنجش معمول قطر داخلی، ابعاد بیرونی یا عمق تفاوت دارد؛ روش قرارگیری نوک‌ها و هندسهٔ قطعه را مطابق شکل کاتالوگ بررسی کنید.
تفکیک‌پذیری همهٔ نسخه‌ها 0.01 میلی‌متر (0.0005 اینچ) است. بازهٔ اندازه‌گیری و دقت با کد انتخابی تغییر می‌کند.
| کد مدل | بازه | دقت | خروجی داده |
|---|---|---|---|
| 1192-150A | 10 تا 150 میلی‌متر | ±0.05 میلی‌متر | رابط داده |
| 1192-200A | 10 تا 200 میلی‌متر | ±0.07 میلی‌متر | رابط داده |
| 1192-300A | 10 تا 300 میلی‌متر | ±0.09 میلی‌متر | رابط داده |
| 1192-500A | 20 تا 500 میلی‌متر | ±0.09 میلی‌متر | رابط داده |
| 1192-1000A | 30 تا 1000 میلی‌متر | ±0.12 میلی‌متر | رابط داده |
| 1192-1500A | 30 تا 1500 میلی‌متر | ±0.15 میلی‌متر | رابط داده |
| 1192-150AWL | 10 تا 150 میلی‌متر | ±0.05 میلی‌متر | بی‌سیم داخلی |
| 1192-200AWL | 10 تا 200 میلی‌متر | ±0.07 میلی‌متر | بی‌سیم داخلی |
| 1192-300AWL | 10 تا 300 میلی‌متر | ±0.09 میلی‌متر | بی‌سیم داخلی |
| 1192-500AWL | 20 تا 500 میلی‌متر | ±0.09 میلی‌متر | بی‌سیم داخلی |
ابعاد نقشه برحسب میلی‌متر هستند؛ ØD قطر نوک اندازه‌گیری و L طول کلی ابزار است.
| کد | c | ØD | L1 | L2 | L کلی |
|---|---|---|---|---|---|
| 1192-150A | 16 | 10 | 46 | 79 | 236 |
| 1192-200A | 16 | 10 | 46 | 79 | 286 |
| 1192-300A | 16 | 10 | 46 | 79 | 396 |
| 1192-500A | 24 | 20 | 70 | 110 | 683 |
| 1192-1000A | 31 | 30 | 75 | 120 | 1255 |
| 1192-1500A | 31 | 30 | 75 | 120 | 1760 |
| 1192-150AWL | 16 | 10 | 46 | 79 | 236 |
| 1192-200AWL | 16 | 10 | 46 | 79 | 286 |
| 1192-300AWL | 16 | 10 | 46 | 79 | 396 |
| 1192-500AWL | 24 | 20 | 52 | 112 | 725 |
کدهای A دارای رابط خروجی داده‌اند. فرستندهٔ بی‌سیم اختیاری برای کدهای 150A، 200A و 300A شمارهٔ 7315-25 و برای کدهای 500A، 1000A و 1500A شمارهٔ 7315-22 است؛ برای دریافت به گیرنده نیاز دارند. نسخه‌های WL بی‌سیم داخلی دارند و به یکی از گیرنده‌های سازگار 7315-2، 7315-3، 7315-6، 7315-7، 7315-8 یا 7315-9 نیاز دارند. نسخهٔ بی‌سیم داخلی فقط در بازه‌های 150، 200، 300 و 500 میلی‌متر درج شده است؛ برای 1000 و 1500 میلی‌متر در این کاتالوگ کد WL وجود ندارد.
در انتخاب نسخه، حداقل بازهٔ لازم و طول کلی را هم بررسی کنید. طول بدنهٔ نسخهٔ 1192-500AWL با نسخهٔ 1192-500A تفاوت دارد؛ برای این دو کد به جدول ابعاد بالا رجوع کنید.
