Inside Groove Calipers
کولیس ورنیه شیار داخلی اینسایز 1199 برای سنجش قطر شیار داخل سوراخ؛ فک بالا از 9 تا 300 و فک پایین از 18 تا 300 میلیمتر، تقسیم‌بندی 0.02 میلیمتر و دقت برحسب کد ±0.04 تا ±0.06 میلیمتر.

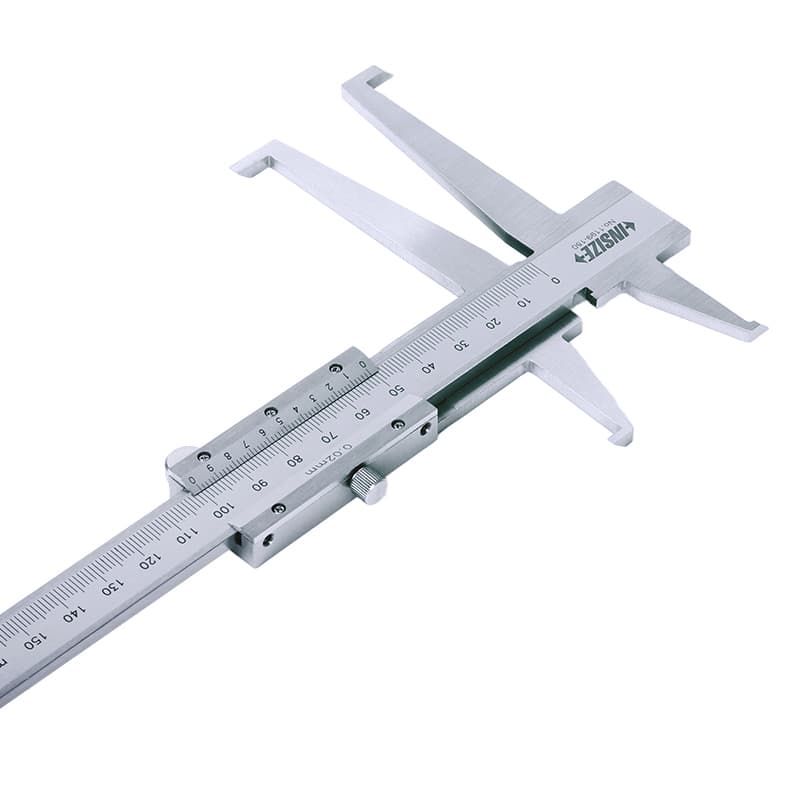

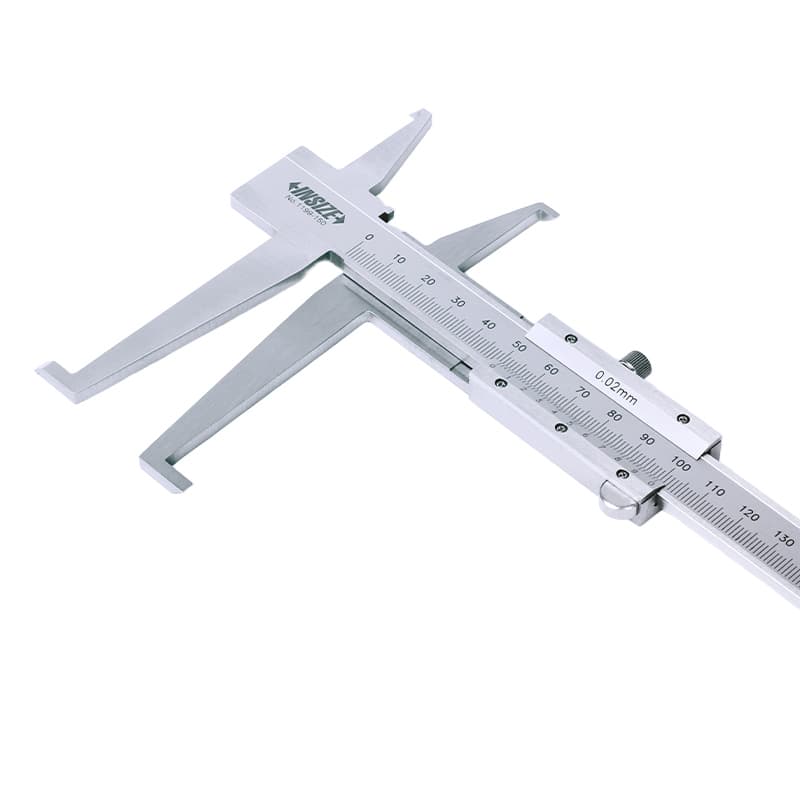

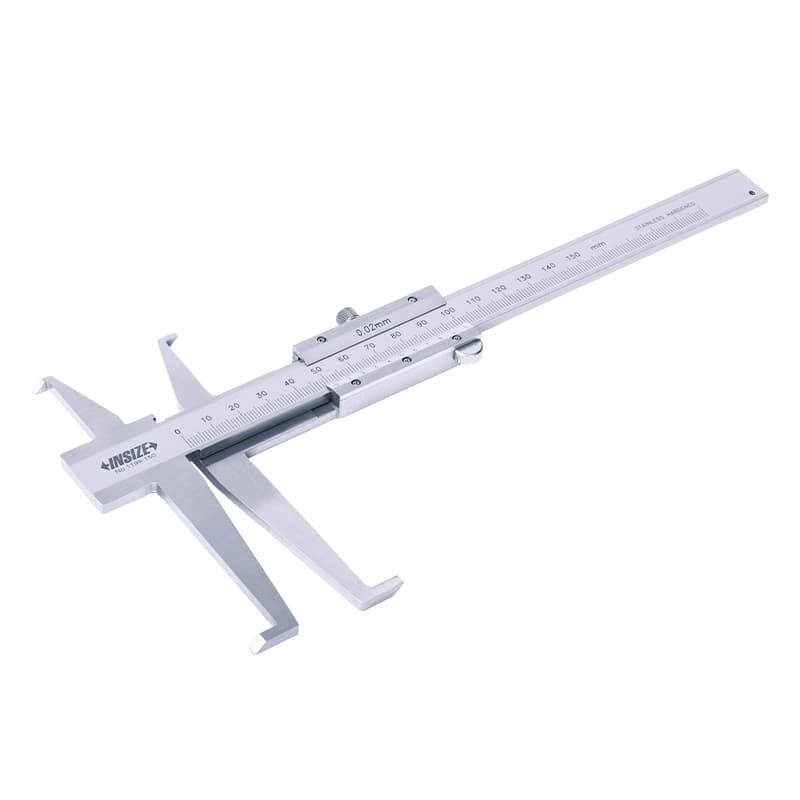

کولیس ورنیه شیار داخلی اینسایز سری 1199 برای اندازه‌گیری قطر شیارهای واقع در داخل سوراخ طراحی شده است. بازهٔ فک بالایی و فک پایینی متفاوت است؛ در انتخاب ابزار، بازهٔ فک مورد استفاده را با محل و اندازهٔ شیار تطبیق دهید. این مدل، کولیس عمومی برای سنجش قطر داخلی و خارجی، پله یا عمق نیست.

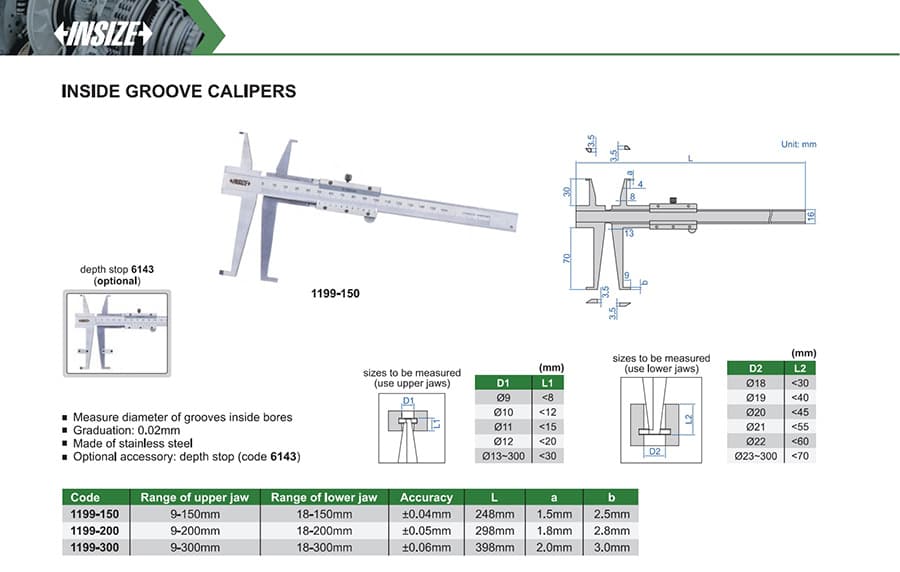

| کد | بازه فک بالایی | بازه فک پایینی | دقت | تقسیم‌بندی | L | a | b |
|---|---|---|---|---|---|---|---|
| 1199-150 | 9 تا 150 میلیمتر | 18 تا 150 میلیمتر | ±0.04 میلیمتر | 0.02 میلیمتر | 248 میلیمتر | 1.5 میلیمتر | 2.5 میلیمتر |
| 1199-200 | 9 تا 200 میلیمتر | 18 تا 200 میلیمتر | ±0.05 میلیمتر | 0.02 میلیمتر | 298 میلیمتر | 1.8 میلیمتر | 2.8 میلیمتر |
| 1199-300 | 9 تا 300 میلیمتر | 18 تا 300 میلیمتر | ±0.06 میلیمتر | 0.02 میلیمتر | 398 میلیمتر | 2 میلیمتر | 3 میلیمتر |
ابعاد L، a و b مطابق نقشهٔ سازنده‌اند. تقسیم‌بندی ورنیه 0.02 میلیمتر است و بدنه از فولاد زنگ‌نزن ساخته شده است.
این کولیس برای سنجش قطر شیار درون سوراخ به کار می‌رود. فک بالا و پایین برای بازه‌های متفاوت طراحی شده‌اند؛ پیش از اندازه‌گیری مطمئن شوید فک مناسب به سطح مورد نظر می‌رسد و در شیار درست قرار می‌گیرد. توقف‌دهندهٔ عمق با کد 6143 متعلقهٔ اختیاری است.
دانلود کاتالوگ فنی کولیس ورنیه شیار داخلی اینسایز 1199 (PDF)
