V Shape Vernier Calipers
برای اندازه‌گیری قطر خارجی ابزارهای سهشیاره و پنجشیاره مانند قلاویز، برقو و فرز انگشتی. چهار کد با بازه‌های Ø4 تا Ø60 یا Ø50 تا Ø200 میلی‌متر، دقت ±0.04 یا ±0.06 و درجه‌بندی 0.02 میلی‌متر؛ پین سنج 4110-4D00 و سیلندر 6316-50 اختیاری‌اند.

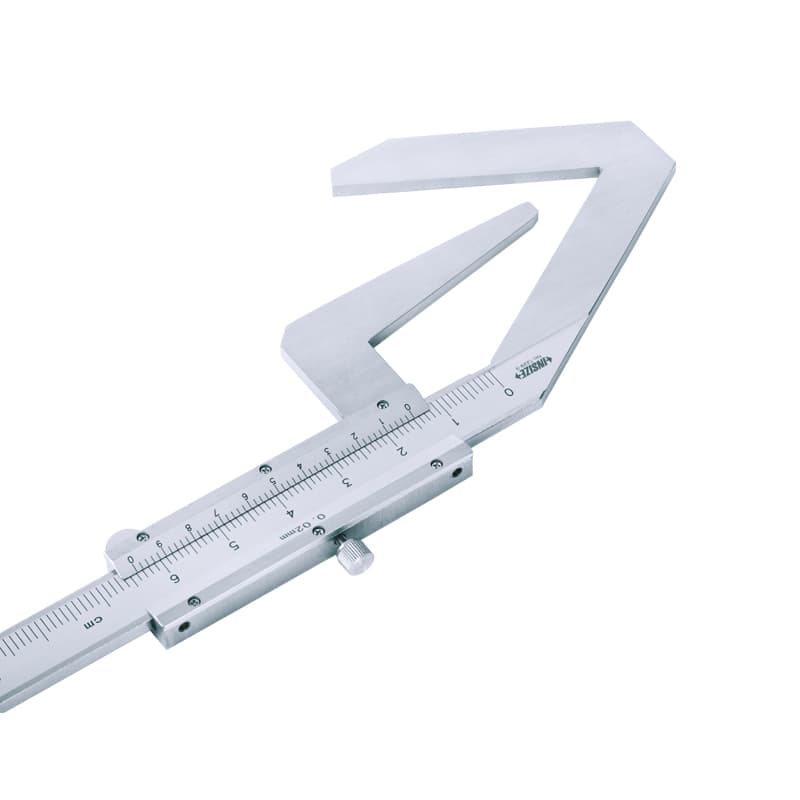

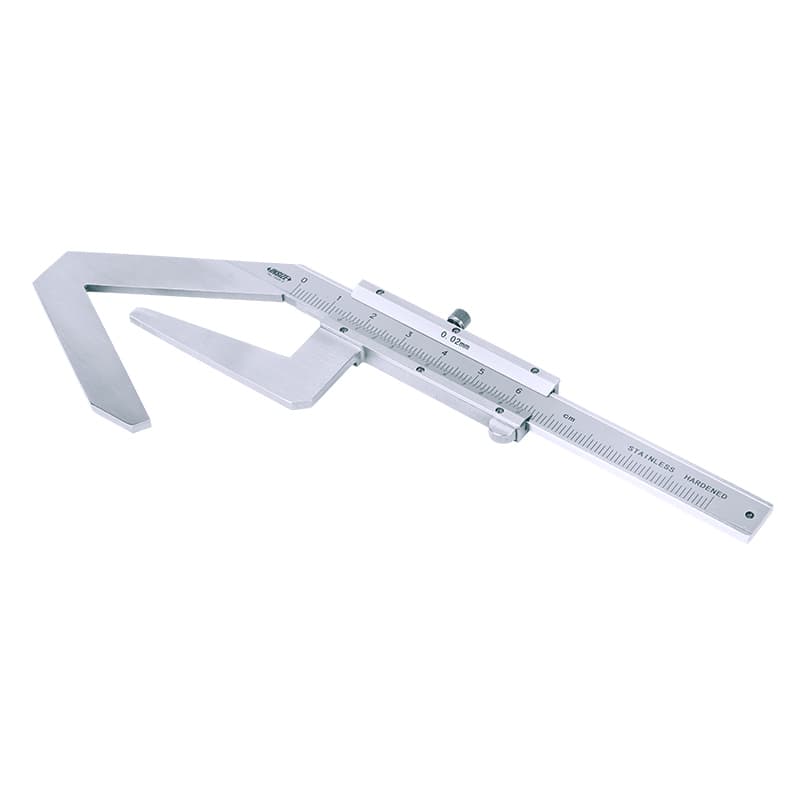

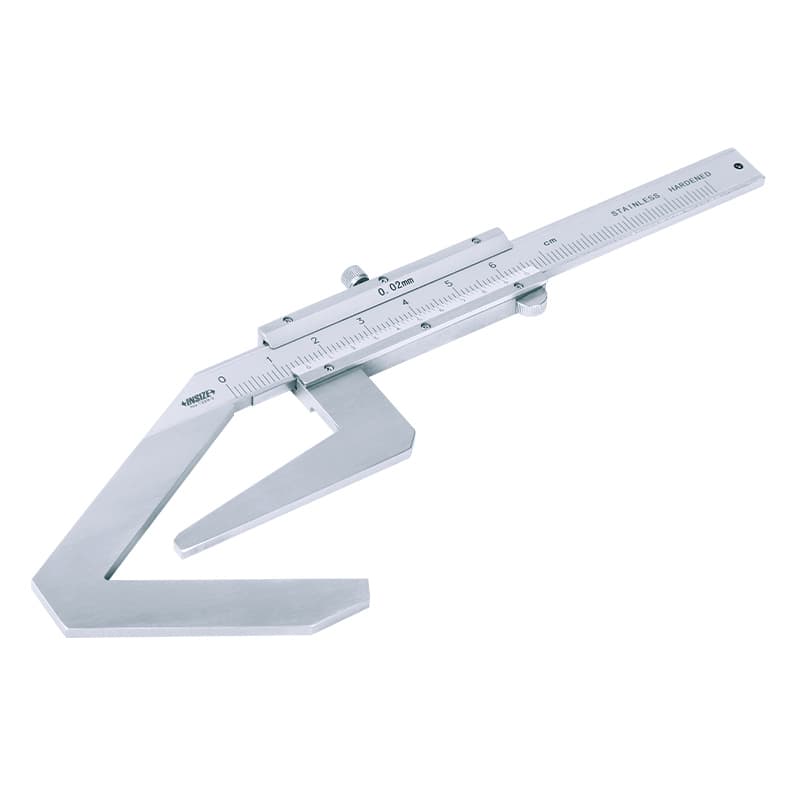

کولیس ورنیه V شکل اینسایز 1229 برای اندازه‌گیری قطر خارجی ابزارهای سهشیاره و پنجشیاره، مانند قلاویز، برقو، فرز انگشتی و چرخ‌دنده طراحی شده است. این خانواده چهار کد دارد: دو مدل برای قطر Ø4 تا Ø60 میلی‌متر و دو مدل برای Ø50 تا Ø200 میلی‌متر؛ بازه و دقت به کد انتخابی بستگی دارد.

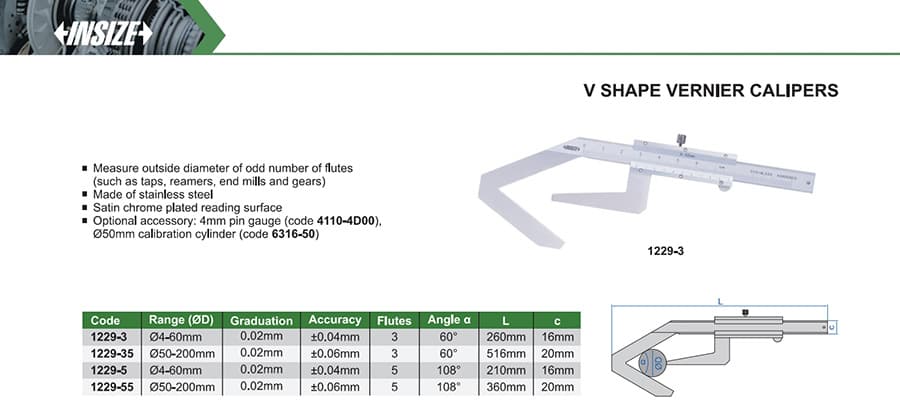

| کد مدل | تعداد شیار ابزار | محدودهٔ قطر | دقت | درجه‌بندی | زاویهٔ فک α | طول کلی L | بعد c |
|---|---|---|---|---|---|---|---|
| 1229-3 | 3 | Ø4 تا Ø60 میلی‌متر | ±0.04 میلی‌متر | 0.02 میلی‌متر | 60° | 260 میلی‌متر | 16 میلی‌متر |
| 1229-35 | 3 | Ø50 تا Ø200 میلی‌متر | ±0.06 میلی‌متر | 0.02 میلی‌متر | 60° | 516 میلی‌متر | 20 میلی‌متر |
| 1229-5 | 5 | Ø4 تا Ø60 میلی‌متر | ±0.04 میلی‌متر | 0.02 میلی‌متر | 108° | 210 میلی‌متر | 16 میلی‌متر |
| 1229-55 | 5 | Ø50 تا Ø200 میلی‌متر | ±0.06 میلی‌متر | 0.02 میلی‌متر | 108° | 360 میلی‌متر | 20 میلی‌متر |
برای انتخاب، تعداد شیار ابزار و قطر آن را با ستون‌های جدول تطبیق دهید؛ کدهای سری 1229 بازه‌های اندازه‌گیری و ابعاد یکسانی ندارند.
