Gear Tooth Vernier Caliper
کولیس دندهسنج ورنیه اینسایز 1281 برای ضخامت دندانهٔ چرخدنده، کد 1281-M26A؛ مناسب ماژول M1 تا M26 و ارتفاع دندانه بیش از 1 میلی‌متر. تقسیم‌بندی 0.02 میلی‌متر، دقت ارتفاع و ضخامت ±0.03 و دقت کل ±0.04 میلی‌متر؛ نوک کاربیدی، بدنه فولاد زنگ‌نزن و سطح قرائت کروم ساتن.
کولیس دندهسنج ورنیه اینسایز مدل 1281 ابزاری تخصصی برای اندازه‌گیری ضخامت دندانهٔ چرخدنده است؛ این مدل کولیس عمومی برای اندازه‌گیری ابعاد داخلی، خارجی، پله یا عمق نیست. کد کامل ابزار 1281-M26A و بازهٔ کاربرد اعلام‌شده برای چرخدنده، ماژول M1 تا M26 است. این بازه به ماژول چرخدنده اشاره دارد، نه طول اندازه‌گیری بر حسب میلی‌متر.
راهنمای سازنده روش را اندازه‌گیری ضخامت دندانه در ارتفاع دندانه تعریف می‌کند و شرط کاربردِ نشان‌داده‌شده، ارتفاع دندانهٔ بیش از 1 میلی‌متر است. برای انتخاب و کنترل نتیجه، ماژول چرخدنده و ارتفاع اندازه‌گیری را با نقشهٔ قطعه و دستورالعمل رسمی تطبیق دهید.
| کد مدل | محدودهٔ ماژول چرخدنده | تقسیم‌بندی ورنیه | دقت اندازه‌گیری ارتفاع | دقت اندازه‌گیری ضخامت | دقت کل |
|---|---|---|---|---|---|
| 1281-M26A | M1 تا M26 | 0.02 میلی‌متر | ±0.03 میلی‌متر | ±0.03 میلی‌متر | ±0.04 میلی‌متر |
در کاتالوگ، «تقسیم‌بندی» 0.02 میلی‌متر با «دقت» یکسان نیست: دقت ارتفاع و ضخامت هرکدام ±0.03 میلی‌متر و دقت کل ±0.04 میلی‌متر درج شده است. ابزار ورنیه است و مقدار از روی درجه‌بندی خوانده می‌شود؛ نمایشگر دیجیتال ندارد.

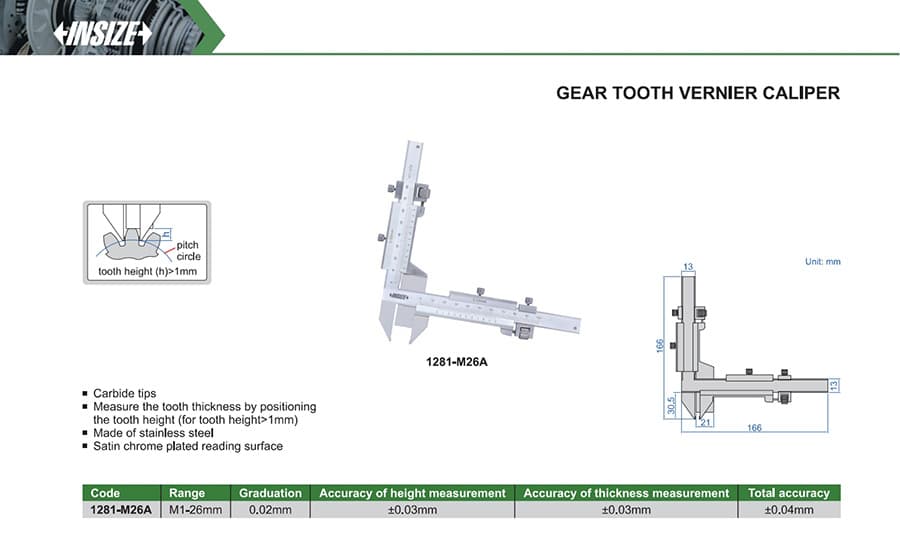

تصویر اندازه‌گذاری و مشخصات کامل در کاتالوگ رسمی کولیس دندهسنج ورنیه 1281 (PDF) آمده است. منبع سازنده: صفحهٔ رسمی INSIZE مدل 1281.
