Inside Groove Dial Calipers
کولیس ساعتی شیار داخلی اینسایز 1376 برای سنجش قطر شیار داخل سوراخ؛ فک بالا از 11 تا 300 و فک پایین از 18 تا 300 میلیمتر، تقسیم‌بندی 0.02 میلیمتر و دقت برحسب کد ±0.03 یا ±0.04 میلیمتر.
کولیس ساعتی شیار داخلی اینسایز سری 1376 برای اندازه‌گیری قطر شیارهای داخل سوراخ طراحی شده است. در این ابزار مقدار با ساعت اندیکاتور خوانده می‌شود؛ فک بالایی و پایینی بازه‌های متفاوتی دارند، بنابراین بازهٔ فک مناسب را از جدول زیر انتخاب کنید. این مدل را با کولیس عمومیِ سنجش قطر داخلی و خارجی، پله یا عمق اشتباه نگیرید.
| کد | بازه فک بالایی | بازه فک پایینی | دقت | تقسیم‌بندی ساعت | طول L |
|---|---|---|---|---|---|
| 1376-150 | 11 تا 150 میلیمتر | 18 تا 150 میلیمتر | ±0.03 میلیمتر | 0.02 میلیمتر | 240 میلیمتر |
| 1376-200 | 11 تا 200 میلیمتر | 18 تا 200 میلیمتر | ±0.03 میلیمتر | 0.02 میلیمتر | 290 میلیمتر |
| 1376-300 | 11 تا 300 میلیمتر | 18 تا 300 میلیمتر | ±0.04 میلیمتر | 0.02 میلیمتر | 390 میلیمتر |

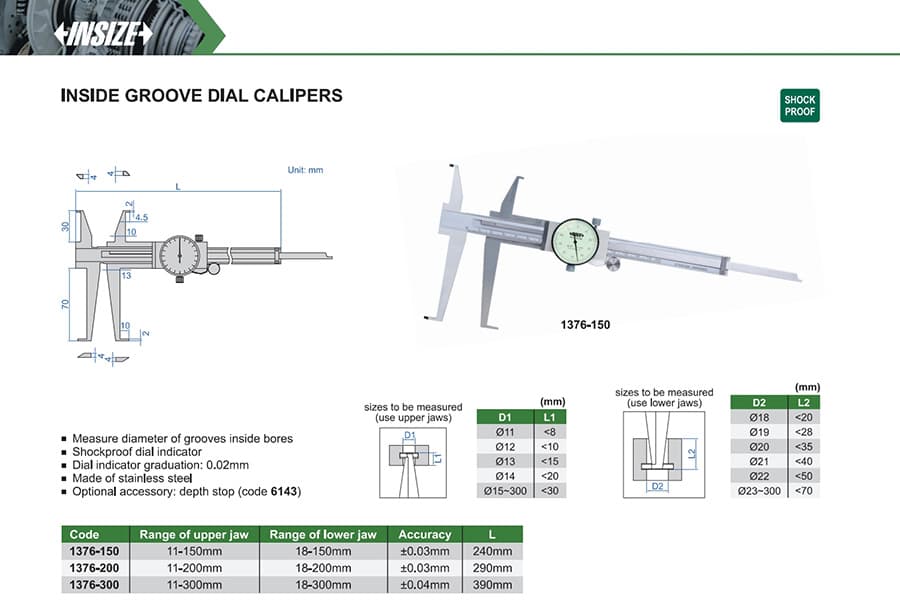

طول L مطابق نقشهٔ سازنده است. فک مورد استفاده را متناسب با محل اندازه‌گیری انتخاب کنید؛ بازهٔ فک بالا و پایین قابل جایگزینی با یکدیگر نیست.
ساعت اندیکاتور این کولیس ضدضربه معرفی شده و بدنه از فولاد زنگ‌نزن است. توقف‌دهندهٔ عمق با کد 6143 متعلقهٔ اختیاری است.
دانلود کاتالوگ فنی کولیس ساعتی شیار داخلی اینسایز 1376 (PDF)
