Digital Inside Groove Calipers
کولیس دیجیتال داخلشیار اینسایز 1520 برای اندازه‌گیری قطر شیار در سوراخ‌های کوچک؛ تیپ A با رابط داده یا بی‌سیم و تیپ B با حفاظت IP67 و بدون خروجی داده. بازه مدل‌ها از 8 تا 300 میلیمتر و دقت ±0.04 تا ±0.05 میلیمتر است.

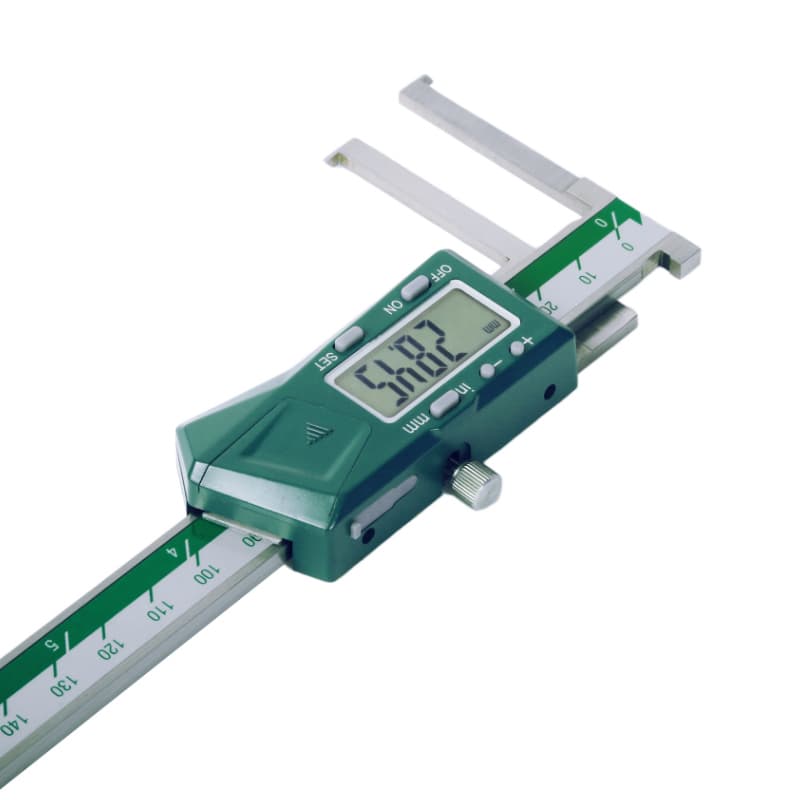

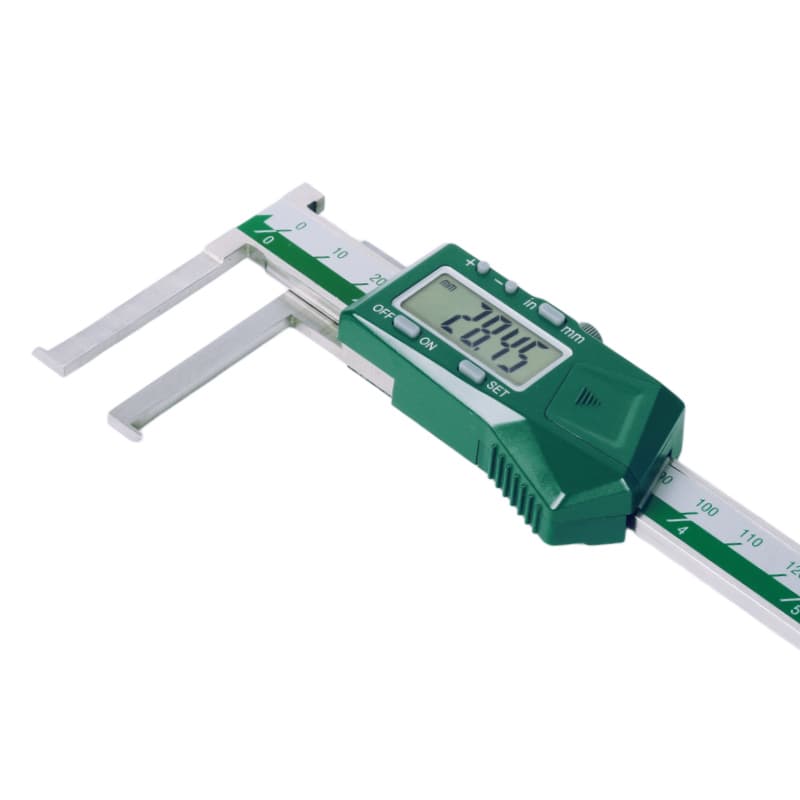

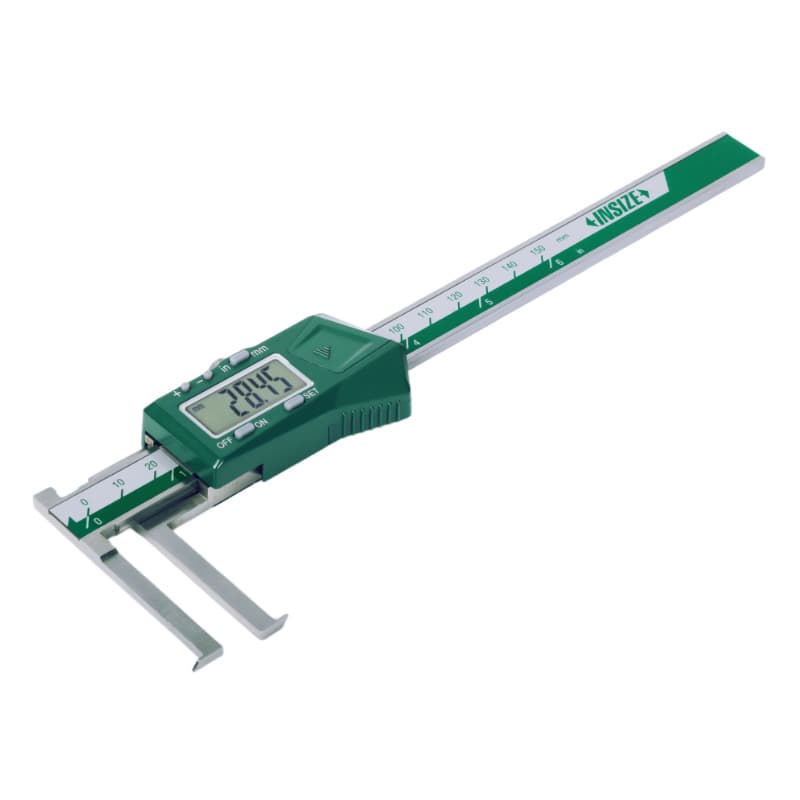

کولیس دیجیتال شیار داخلی اینسایز مدل 1520 برای اندازه‌گیری قطر شیار درون سوراخ‌های کوچک طراحی شده است. این ابزار کولیس عمومی برای اندازه‌گیری طول، پله یا عمق نیست؛ انتخاب درست به نوع A یا B و حداقل قطر قابل‌اندازه‌گیری در هر کد بستگی دارد.
| کد | نوع | محدوده اندازه‌گیری | دقت | خروجی و حفاظت |
|---|---|---|---|---|
| 1520-150 / 1520-150WL | A | 11 تا 150 میلیمتر | ±0.04 میلیمتر | رابط داده / بی‌سیم داخلی؛ ضدآب نیست |
| 1520-200 / 1520-200WL | A | 16 تا 200 میلیمتر | ±0.04 میلیمتر | رابط داده / بی‌سیم داخلی؛ ضدآب نیست |
| 1520-300 / 1520-300WL | A | 20 تا 300 میلیمتر | ±0.05 میلیمتر | رابط داده / بی‌سیم داخلی؛ ضدآب نیست |
| 1520-150P | B | 14 تا 150 میلیمتر | ±0.04 میلیمتر | بدون رابط داده؛ حفاظت IP67 |
| 1520-1501P | B | 8 تا 150 میلیمتر | ±0.04 میلیمتر | بدون رابط داده؛ حفاظت IP67 |
تفکیک‌پذیری همه نسخه‌ها 0.01 میلیمتر یا 0.0005 اینچ است. نسخه‌های WL دارای بی‌سیم داخلی هستند؛ مدل‌های A بدون WL رابط خروجی داده دارند. نسخه‌های B با پسوند P به رابط داده مجهز نیستند.

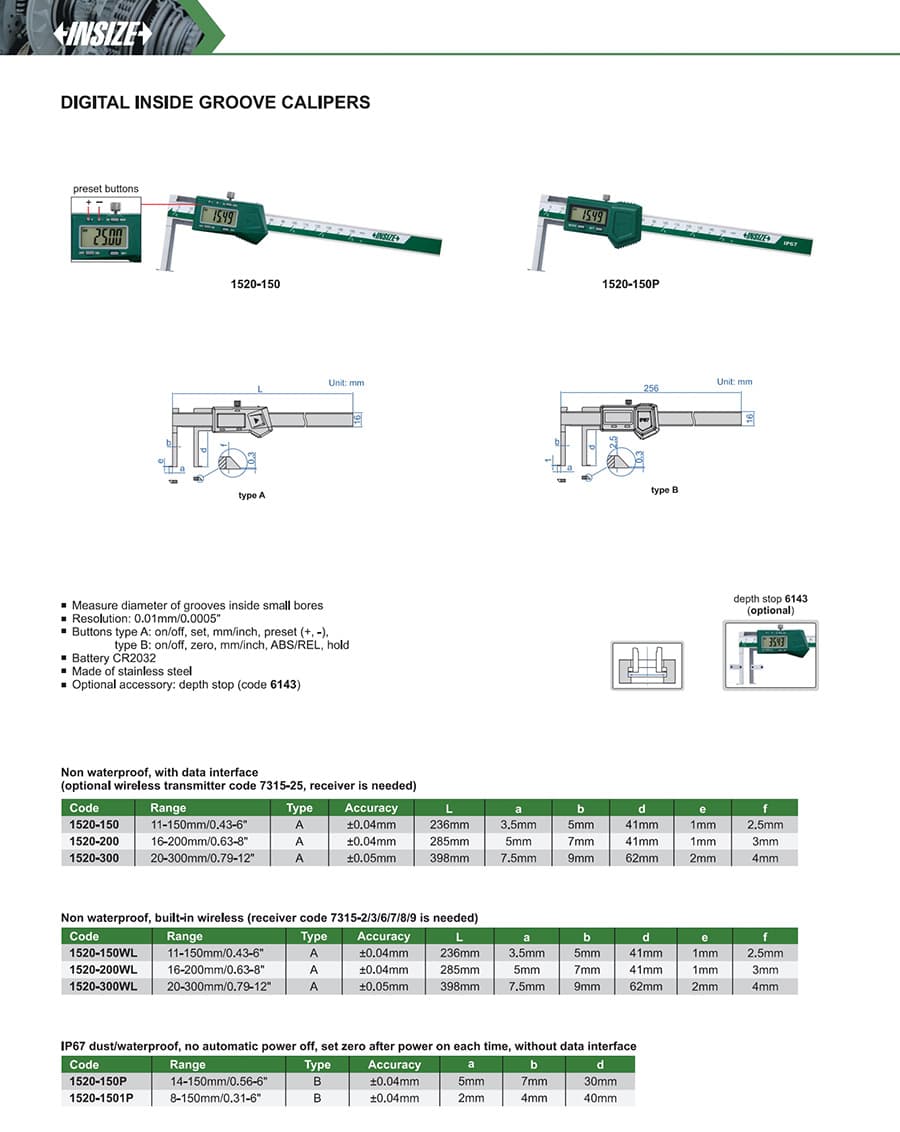

| مدل‌های تیپ A | طول L | a | b | d | e | f |
|---|---|---|---|---|---|---|
| 1520-150 / 150WL | 236 میلیمتر | 3.5 میلیمتر | 5 میلیمتر | 41 میلیمتر | 1 میلیمتر | 2.5 میلیمتر |
| 1520-200 / 200WL | 285 میلیمتر | 5 میلیمتر | 7 میلیمتر | 41 میلیمتر | 1 میلیمتر | 3 میلیمتر |
| 1520-300 / 300WL | 398 میلیمتر | 7.5 میلیمتر | 9 میلیمتر | 62 میلیمتر | 2 میلیمتر | 4 میلیمتر |
برای تیپ B، ابعاد a، b و d در نقشه چنین درج شده‌اند: مدل 1520-150P برابر 5، 7 و 30 میلیمتر؛ مدل 1520-1501P برابر 2، 4 و 40 میلیمتر. حروف a تا f همان نشانه‌گذاری نقشه سازنده‌اند.
بدنه از فولاد زنگ‌نزن است و باتری CR2032 استفاده می‌کند. توقف‌دهنده عمق کد 6143 یک متعلقه اختیاری است و همراه استاندارد همه نسخه‌ها محسوب نمی‌شود. هنگام خرید، کد کامل را بررسی کنید؛ بازه‌های 8، 11، 14، 16 و 20 میلیمتر حداقل اندازه هر نسخه‌اند و یکسان نیستند.
