Digital Back-Jaw Edge To Center Calipers

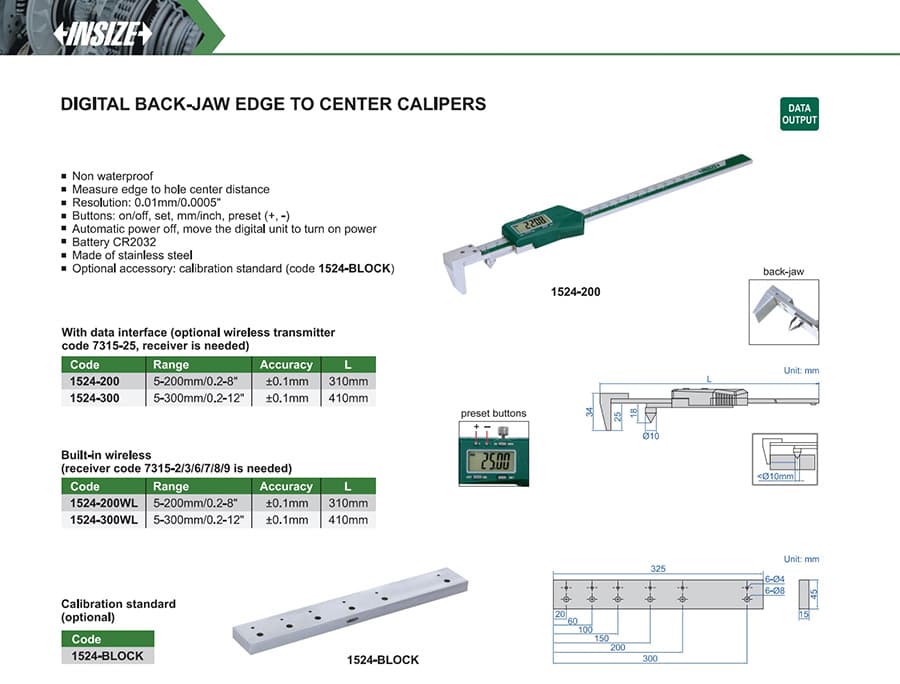

کولیس دیجیتال لبه تا مرکز اینسایز 1524 با فک پشتی برای اندازه‌گیری فاصلهٔ لبهٔ قطعه تا مرکز سوراخ؛ بازهٔ 5 تا 200 یا 5 تا 300 میلی‌متر، دقت ±0.1 و تفکیک‌پذیری 0.01 میلی‌متر. استاندارد کالیبراسیون 1524-BLOCK متعلقهٔ اختیاری است.

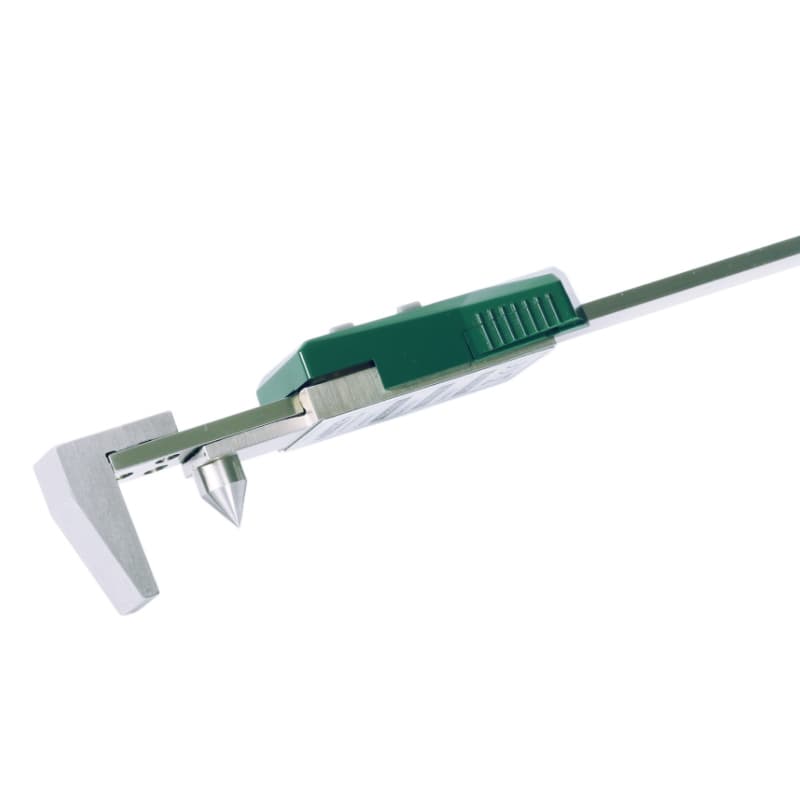

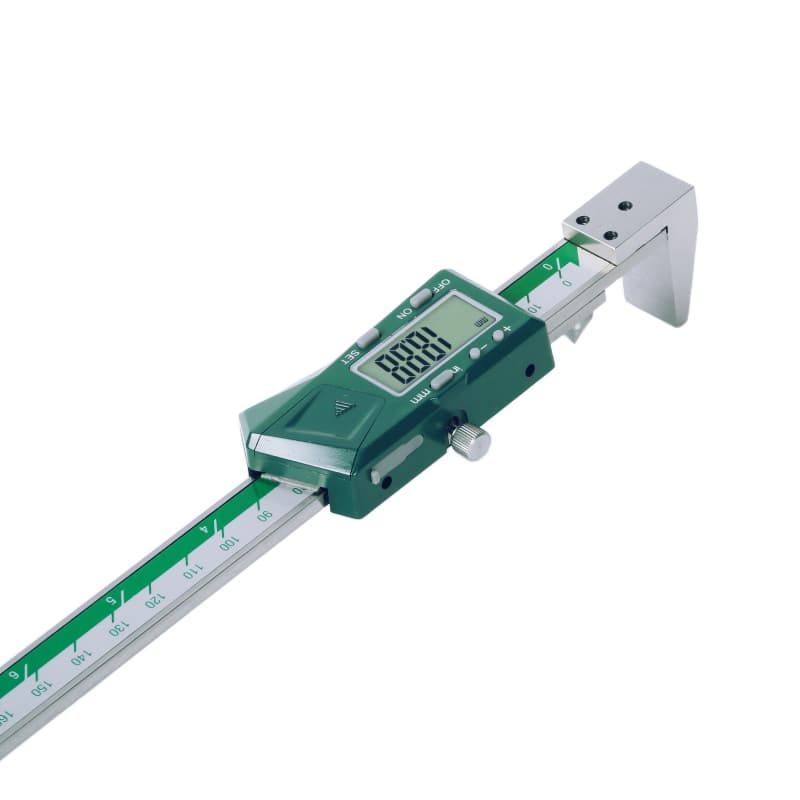

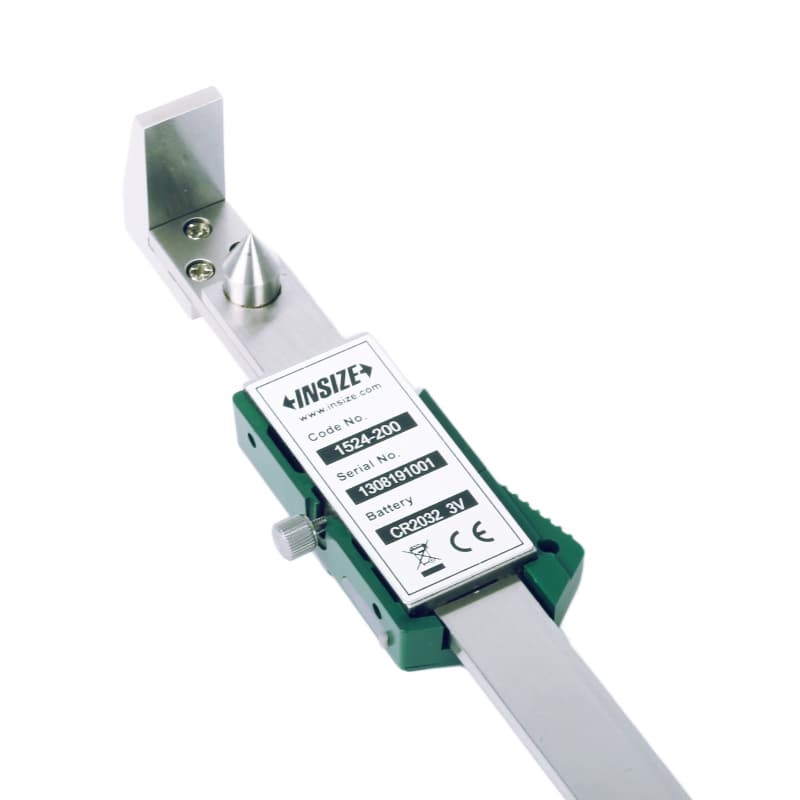

کولیس دیجیتال اینسایز مدل 1524 برای اندازه‌گیری فاصلهٔ لبهٔ قطعه تا مرکز سوراخ طراحی شده است. سازوکار فک پشتی آن را از کولیس‌های عمومی و مدل‌های مرکزسنج با آرایش فک متفاوت متمایز می‌کند. طبق کاتالوگ، حداقل اندازه‌گیری 5 میلی‌متر است و حداکثر بازه به کد 200 یا 300 بستگی دارد.
هر چهار کد دقت ±0.1 میلی‌متر و تفکیک‌پذیری 0.01 میلی‌متر (0.0005 اینچ) دارند. طول کلی L برحسب میلی‌متر است.
| کد مدل | بازهٔ اندازه‌گیری | دقت | تفکیک‌پذیری | طول کلی L | خروجی داده |
|---|---|---|---|---|---|
| 1524-200 | 5 تا 200 میلی‌متر | ±0.1 میلی‌متر | 0.01 میلی‌متر | 310 | رابط داده |
| 1524-300 | 5 تا 300 میلی‌متر | ±0.1 میلی‌متر | 0.01 میلی‌متر | 410 | رابط داده |
| 1524-200WL | 5 تا 200 میلی‌متر | ±0.1 میلی‌متر | 0.01 میلی‌متر | 310 | بی‌سیم داخلی |
| 1524-300WL | 5 تا 300 میلی‌متر | ±0.1 میلی‌متر | 0.01 میلی‌متر | 410 | بی‌سیم داخلی |
برای کدهای دارای رابط داده، فرستندهٔ بی‌سیم اختیاری 7315-25 قابل استفاده است و به گیرنده نیاز دارد. کدهای WL بی‌سیم داخلی دارند، اما برای دریافت داده به یکی از گیرنده‌های سازگار 7315-2، 7315-3، 7315-6، 7315-7، 7315-8 یا 7315-9 نیاز دارند. استاندارد کالیبراسیون 1524-BLOCK در کاتالوگ به‌عنوان متعلقهٔ اختیاری آمده و جزو همراهی قطعی کولیس نیست.
کاتالوگ همچنین استاندارد کالیبراسیون کد 1524-BLOCK را جداگانه و به‌صورت اختیاری فهرست می‌کند؛ اگر به آن نیاز دارید، هنگام سفارش جداگانه استعلام کنید.
