Digital Centerline And Edge To Center Calipers
فک‌های پایینی فاصلهٔ مرکز تا مرکز دو سوراخ و فک‌های بالایی فاصلهٔ لبهٔ قطعه تا مرکز سوراخ را می‌سنجند. هشت کد با بازه‌های مدل‌محور تا 1500 میلی‌متر، دقت ±0.08 تا ±0.15 و تفکیک‌پذیری 0.01 میلی‌متر؛ نسخهٔ بی‌سیم داخلی تا 500 میلی‌متر عرضه شده است.

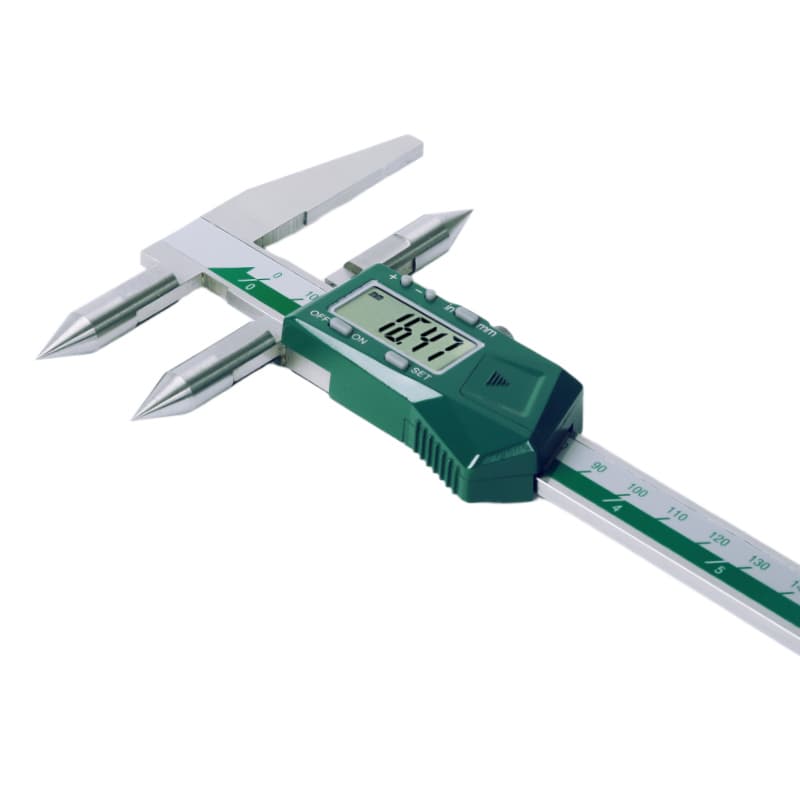

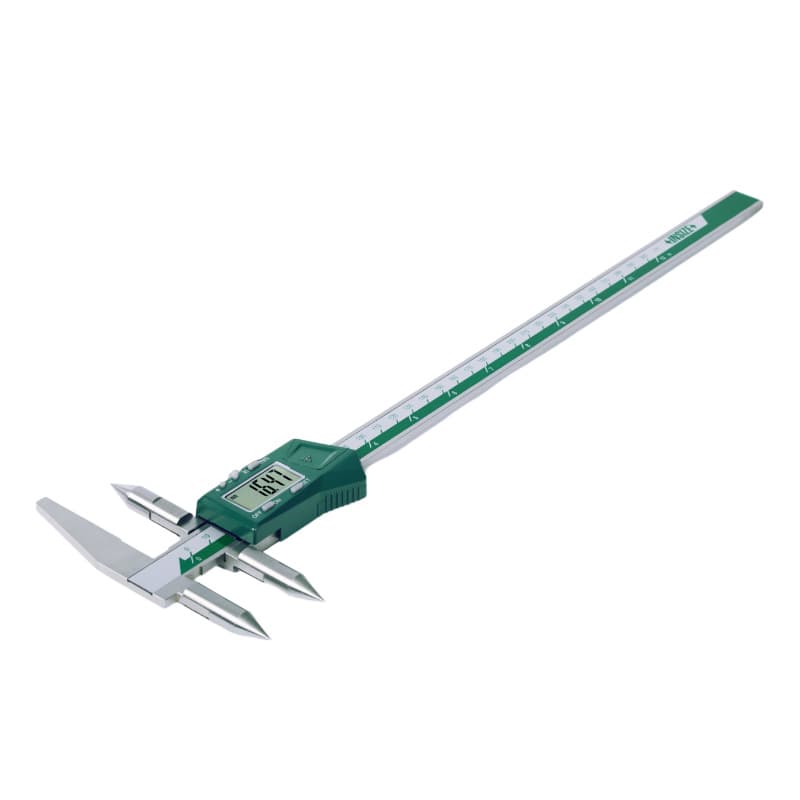

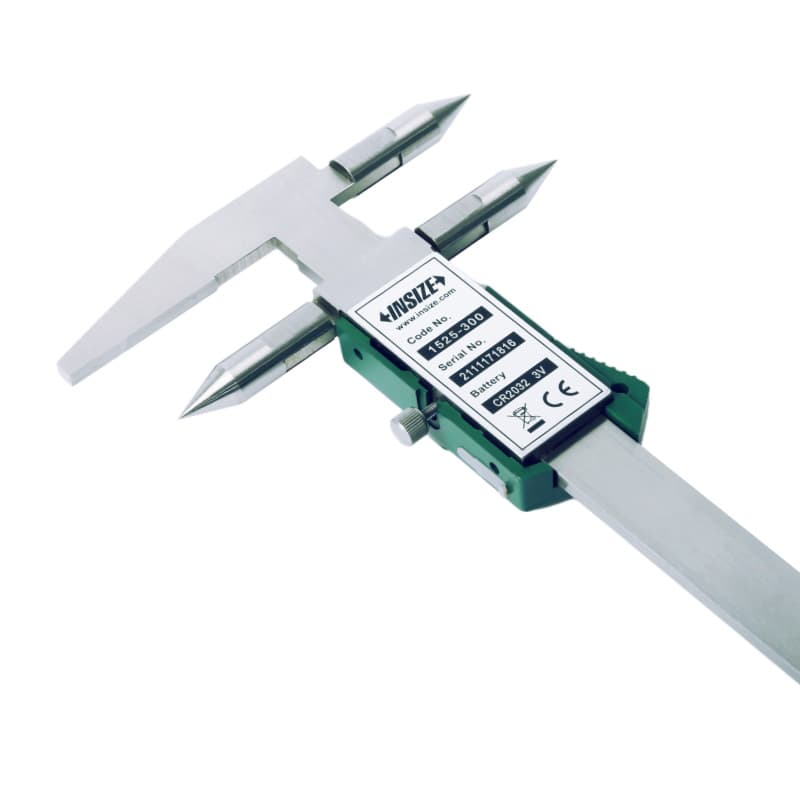

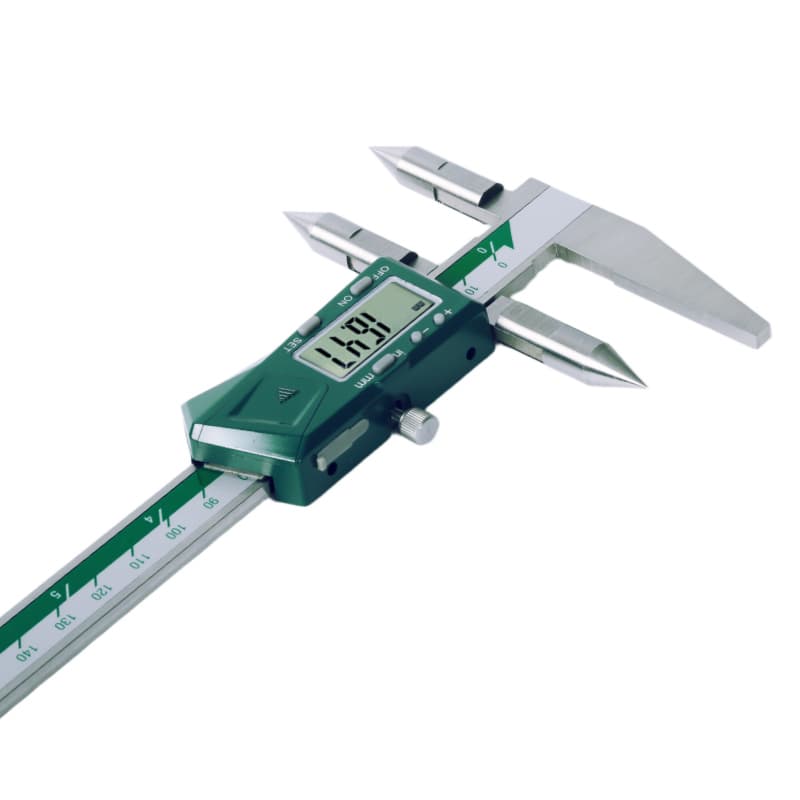

کولیس دیجیتال اینسایز مدل 1525 برای دو سنجش مشخص طراحی شده است: فک‌های پایینی فاصلهٔ مرکز تا مرکز دو سوراخ را می‌سنجند و فک‌های بالایی فاصلهٔ لبهٔ قطعه تا مرکز سوراخ را. بنابراین بازهٔ اندازه‌گیری به کد انتخابی و نوع فک بستگی دارد؛ «300» و «3001» دو کد متفاوت با حداقل بازه‌های متفاوت‌اند.
تفکیک‌پذیری همهٔ نسخه‌ها 0.01 میلی‌متر (0.0005 اینچ) است. بازه‌ها در جدول برحسب میلی‌متر آمده‌اند.
| کد | فک بالایی: لبه تا مرکز | فک پایینی: مرکز تا مرکز | دقت | نوع خروجی داده |
|---|---|---|---|---|
| 1525-300 | 5 تا 300 | 10 تا 300 | ±0.08 میلی‌متر | رابط داده |
| 1525-3001 | 10 تا 300 | 20 تا 300 | ±0.08 میلی‌متر | رابط داده |
| 1525-500 | 10 تا 500 | 20 تا 500 | ±0.09 میلی‌متر | رابط داده |
| 1525-1000 | 15 تا 1000 | 30 تا 1000 | ±0.12 میلی‌متر | رابط داده |
| 1525-1500 | 15 تا 1500 | 30 تا 1500 | ±0.15 میلی‌متر | رابط داده |
| 1525-300WL | 5 تا 300 | 10 تا 300 | ±0.08 میلی‌متر | بی‌سیم داخلی |
| 1525-3001WL | 10 تا 300 | 20 تا 300 | ±0.08 میلی‌متر | بی‌سیم داخلی |
| 1525-500WL | 10 تا 500 | 20 تا 500 | ±0.09 میلی‌متر | بی‌سیم داخلی |

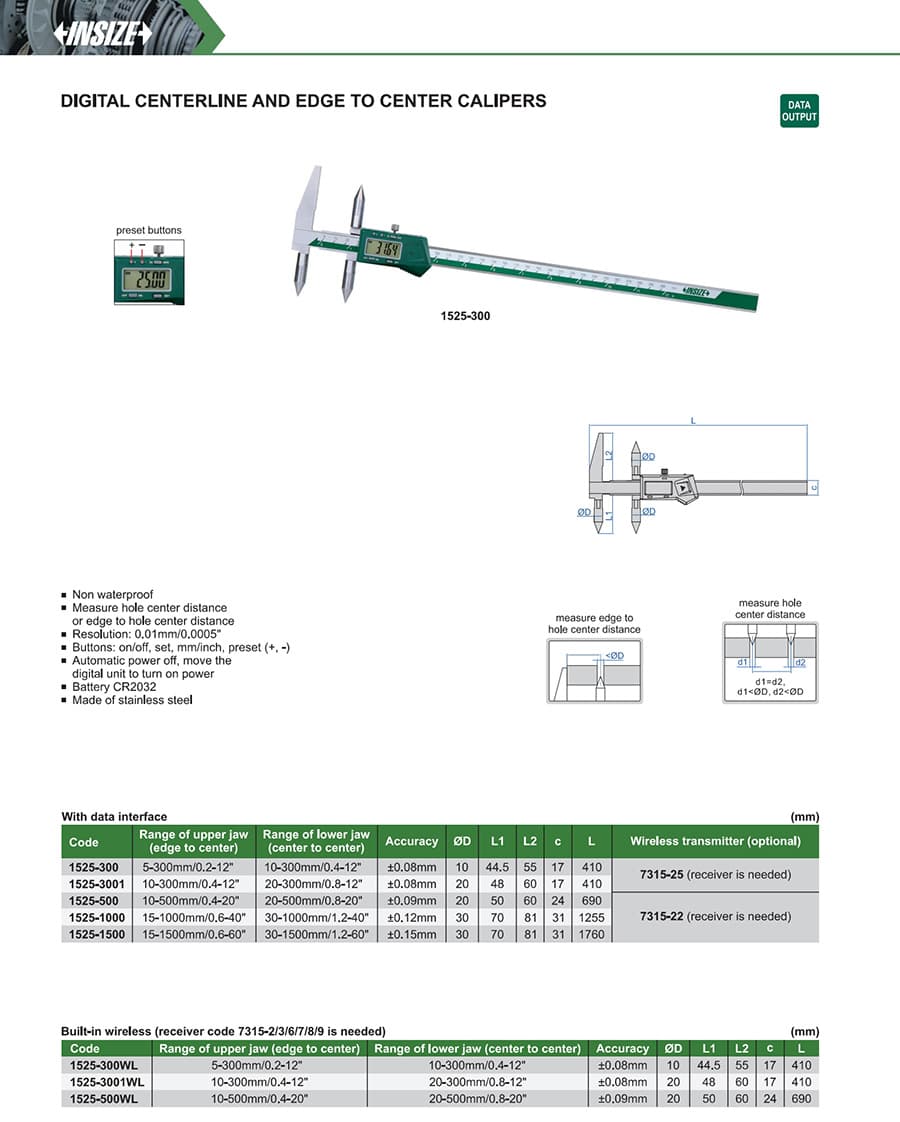

ابعاد زیر برحسب میلی‌متر و مطابق نقشهٔ سازنده‌اند؛ ØD قطر نوک اندازه‌گیری و L طول کلی ابزار است.
| کد | ØD | L1 | L2 | c | L کلی |
|---|---|---|---|---|---|
| 1525-300 | 10 | 44.5 | 55 | 17 | 410 |
| 1525-3001 | 20 | 48 | 60 | 17 | 410 |
| 1525-500 | 20 | 50 | 60 | 24 | 690 |
| 1525-1000 | 30 | 70 | 81 | 31 | 1255 |
| 1525-1500 | 30 | 70 | 81 | 31 | 1760 |
| 1525-300WL | 10 | 44.5 | 55 | 17 | 410 |
| 1525-3001WL | 20 | 48 | 60 | 17 | 410 |
| 1525-500WL | 20 | 50 | 60 | 24 | 690 |
کدهای بدون WL دارای رابط خروجی داده‌اند. برای فرستندهٔ بی‌سیم اختیاری، کدهای 300 و 3001 از 7315-25 و کدهای 500، 1000 و 1500 از 7315-22 استفاده می‌کنند؛ هر دو به گیرنده نیاز دارند. نسخه‌های بی‌سیم داخلی فقط در کدهای 300WL، 3001WL و 500WL ارائه شده‌اند و برای دریافت داده به یکی از گیرنده‌های سازگار 7315-2، 7315-3، 7315-6، 7315-7، 7315-8 یا 7315-9 نیاز دارند. در منبع سازنده نسخهٔ WL برای بازه‌های 1000 و 1500 درج نشده است.
هنگام انتخاب، هم نوع فاصله‌سنجی (مرکز به مرکز یا لبه به مرکز) و هم حداقل بازهٔ همان فک را بررسی کنید. برای کدهای WL، گیرندهٔ سازگار را جداگانه در نظر بگیرید.
