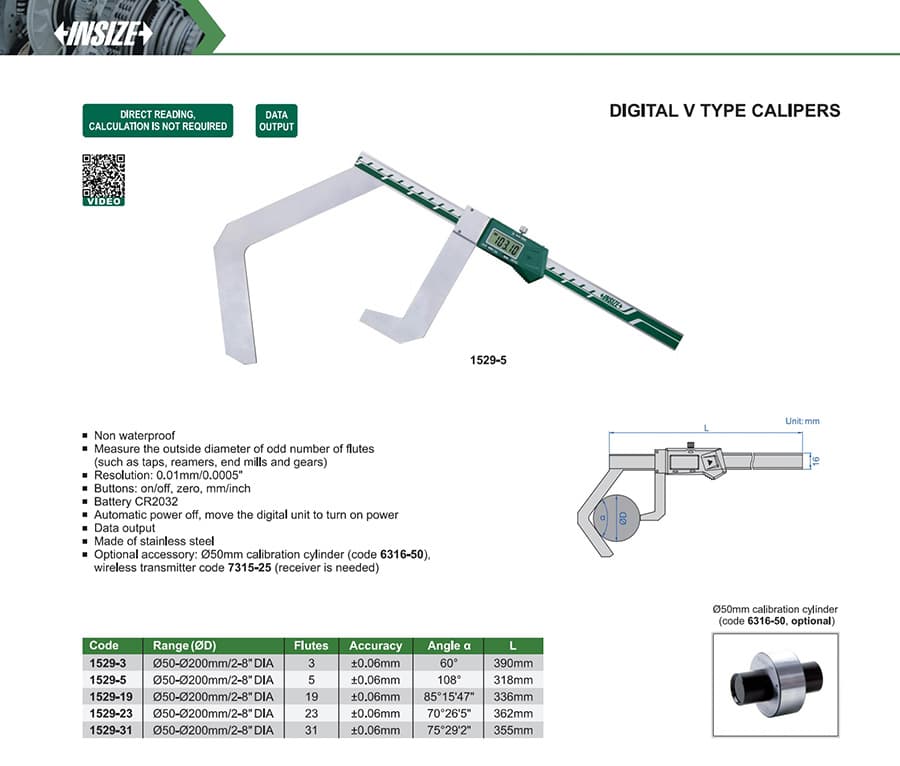

Digital V Type Calipers
برای اندازه‌گیری قطر خارجی ابزارهای با تعداد فرد شیار مانند قلاویز، برقو، فرز انگشتی و چرخ‌دنده. پنج مدل برای 3، 5، 19، 23 یا 31 شیار؛ بازهٔ Ø50 تا Ø200 میلی‌متر، دقت ±0.06 و تفکیک‌پذیری 0.01 میلی‌متر. سیلندر کالیبراسیون Ø50 و فرستندهٔ بی‌سیم متعلقه‌های اختیاری‌اند.
کولیس دیجیتال V شکل اینسایز 1529 برای اندازه‌گیری مستقیم قطر خارجی ابزارهایی با تعداد فرد شیار طراحی شده است؛ مانند قلاویز، برقو، فرز انگشتی و چرخ‌دنده. پنج مدل این خانواده به‌ترتیب برای ابزارهای 3، 5، 19، 23 و 31 شیاره عرضه می‌شوند. بازهٔ قطر اندازه‌گیری همهٔ مدل‌ها Ø50 تا Ø200 میلی‌متر، دقت ±0.06 میلی‌متر و تفکیک‌پذیری 0.01 میلی‌متر است.
| کد مدل | تعداد شیار ابزار | زاویهٔ فک α | طول کلی L | بازهٔ قطر | دقت |
|---|---|---|---|---|---|
| 1529-3 | 3 | 60° | 390 میلی‌متر | Ø50 تا Ø200 میلی‌متر | ±0.06 میلی‌متر |
| 1529-5 | 5 | 108° | 318 میلی‌متر | Ø50 تا Ø200 میلی‌متر | ±0.06 میلی‌متر |
| 1529-19 | 19 | 85°15′47″ | 336 میلی‌متر | Ø50 تا Ø200 میلی‌متر | ±0.06 میلی‌متر |
| 1529-23 | 23 | 70°26′5″ | 362 میلی‌متر | Ø50 تا Ø200 میلی‌متر | ±0.06 میلی‌متر |
| 1529-31 | 31 | 75°29′2″ | 355 میلی‌متر | Ø50 تا Ø200 میلی‌متر | ±0.06 میلی‌متر |
کد پسوند مدل تعداد شیارِ ابزار مورد اندازه‌گیری را مشخص می‌کند؛ هنگام انتخاب، آن را با تعداد شیار ابزار، قطر 50 تا 200 میلی‌متر و مشخصات زاویه و طول جدول تطبیق دهید.
