Digital Calipers With Interchangeable Points
کولیس دیجیتال اینسایز 1530 با چهار جفت نقطه و بلوک تنظیم صفر؛ ظرفیت‌های 300 و 500 میلیمتر با دقت ±0.06 و ±0.08 میلیمتر. بازه مؤثر با نوع نقطه تغییر می‌کند؛ نسخه رابط داده یا بی‌سیم داخلی.

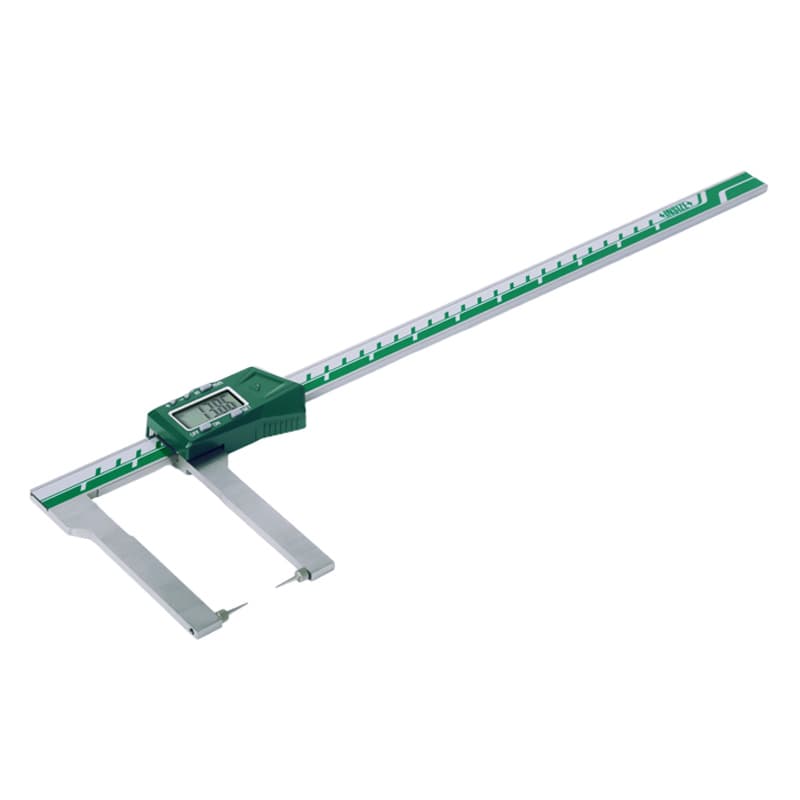

کولیس دیجیتال اینسایز مدل 1530 با نقاط قابل تعویض برای اندازه‌گیری شیارهای داخلی و خارجی به‌کار می‌رود. این محصول در بازه‌های اسمی 300 و 500 میلیمتر عرضه شده و با چهار جفت نقطه و بلوک تنظیم صفر برای اندازه‌گیری خارجی ارائه می‌شود. سازنده تصریح می‌کند که نصب نقطه‌های متفاوت می‌تواند بازه مؤثر اندازه‌گیری را تغییر دهد؛ بنابراین ظرفیت اسمی را با بازه هر سری یکی نگیرید.

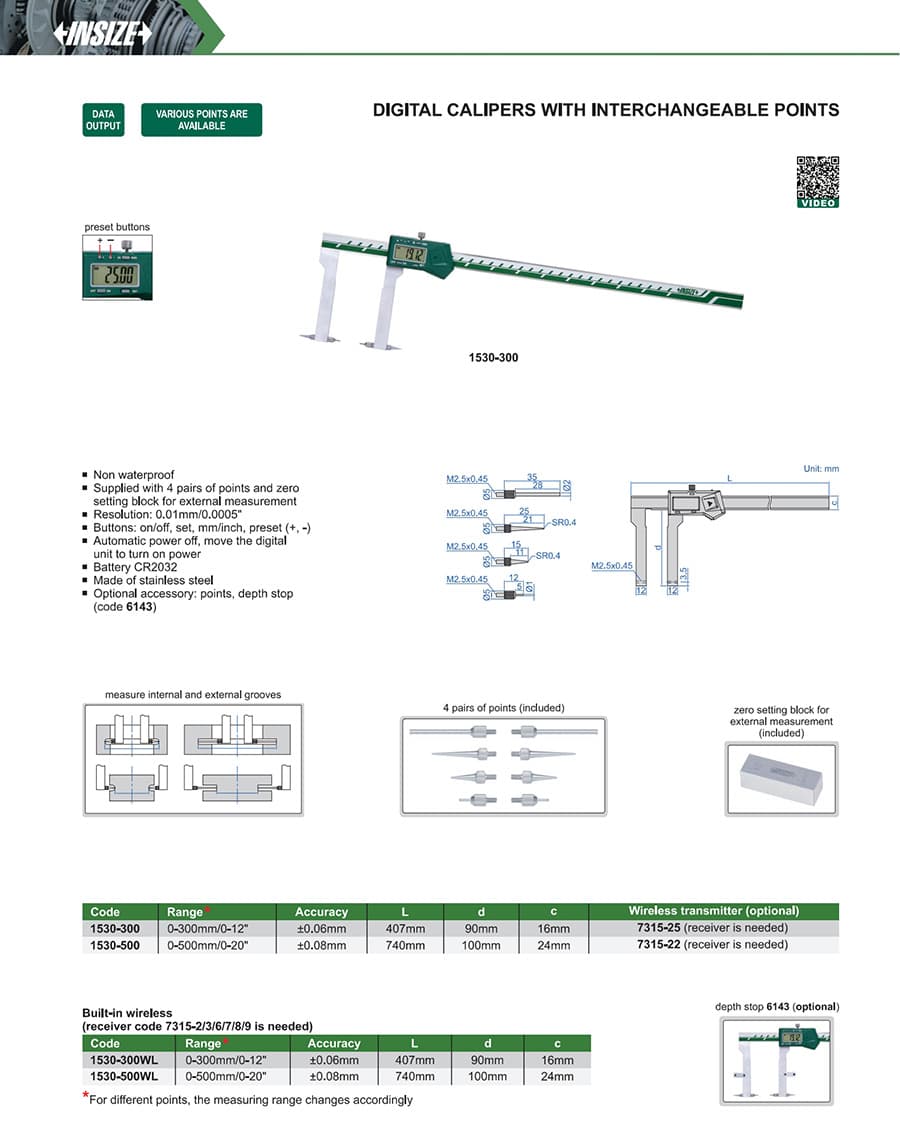

| کد مدل | بازه اسمی | دقت | طول کلی L | ابعاد d و c در نقشه | خروجی داده |
|---|---|---|---|---|---|
| 1530-300 | 0 تا 300 میلیمتر / 0 تا 12 اینچ | ±0.06 میلیمتر | 407 میلیمتر | d=90، c=16 میلیمتر | رابط داده؛ فرستنده 7315-25 اختیاری و نیازمند گیرنده |
| 1530-300WL | 0 تا 300 میلیمتر / 0 تا 12 اینچ | ±0.06 میلیمتر | 407 میلیمتر | d=90، c=16 میلیمتر | بی‌سیم داخلی؛ گیرنده جداگانه |
| 1530-500 | 0 تا 500 میلیمتر / 0 تا 20 اینچ | ±0.08 میلیمتر | 740 میلیمتر | d=100، c=24 میلیمتر | رابط داده؛ فرستنده 7315-22 اختیاری و نیازمند گیرنده |
| 1530-500WL | 0 تا 500 میلیمتر / 0 تا 20 اینچ | ±0.08 میلیمتر | 740 میلیمتر | d=100، c=24 میلیمتر | بی‌سیم داخلی؛ گیرنده جداگانه |
تفکیک‌پذیری هر چهار نسخه 0.01 میلیمتر یا 0.0005 اینچ است. حروف L، d و c همان نمادهای نقشه سازنده‌اند. در نسخه‌های بی‌سیم داخلی، گیرنده از کدهای 7315-2، 7315-3، 7315-6، 7315-7، 7315-8 یا 7315-9 جداگانه انتخاب می‌شود.
چهار جفت نقطه و بلوک تنظیم صفر در فهرست اقلام همراه سازنده آمده‌اند. ابزار برای اندازه‌گیری شیارهای داخلی و خارجی نمایش داده شده است؛ اما کاتالوگ برای چهار جفت نقطه نام یا بازه جداگانه درج نمی‌کند و فقط هشدار می‌دهد که بازه با نقطه انتخابی تغییر می‌کند. اگر اندازه‌گیری نزدیک حد ظرفیت اهمیت دارد، بازه نهایی را بر اساس سری نصب‌شده و نمونه کار خود بررسی کنید.

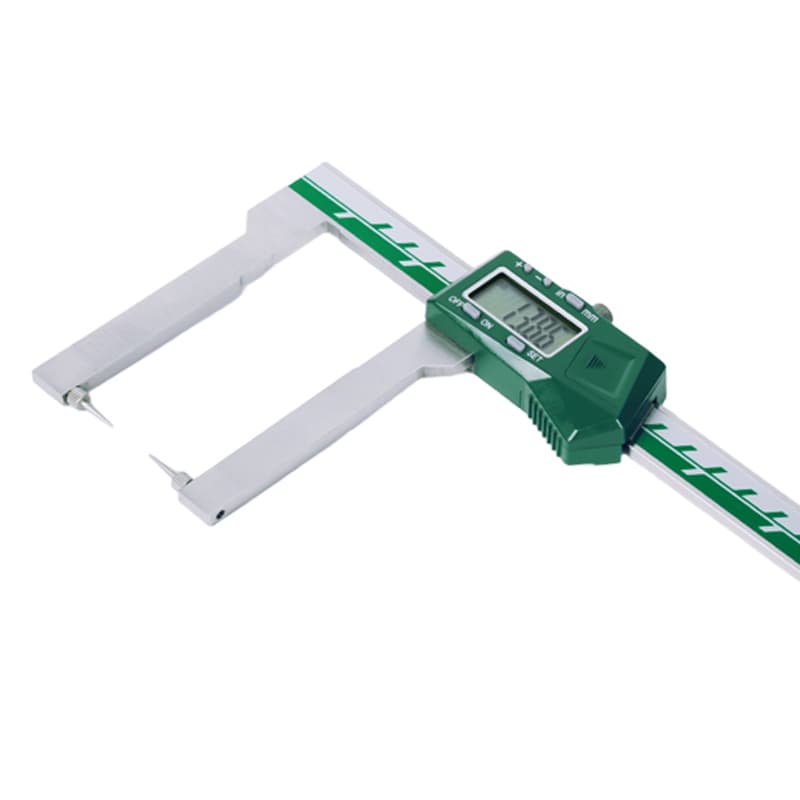

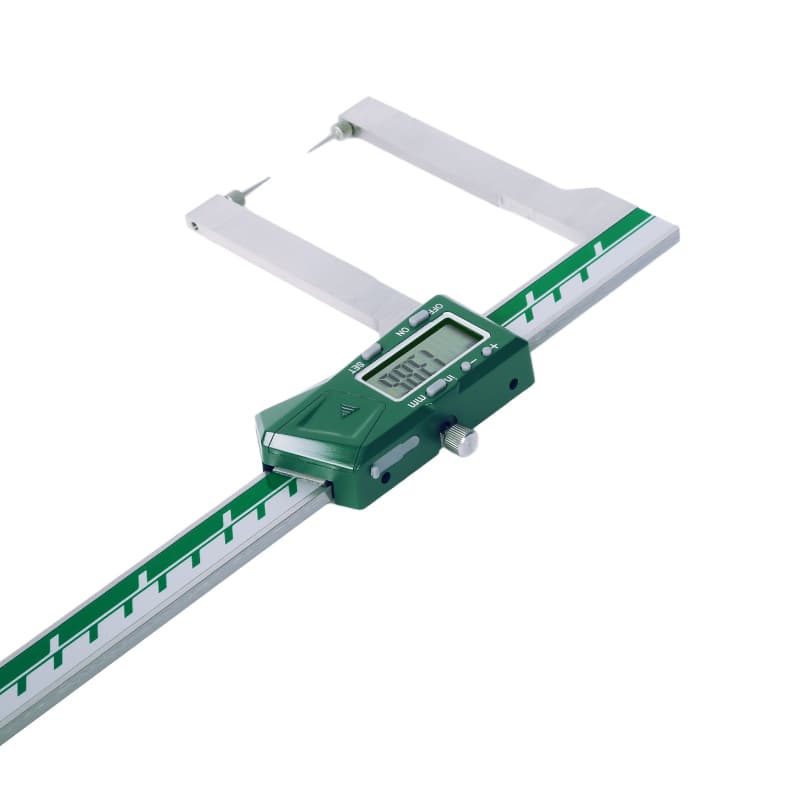

بدنه از فولاد زنگ‌نزن ساخته شده و کولیس ضدآب نیست. نمایشگر دارای دکمه‌های روشن/خاموش، صفر/تنظیم، انتخاب میلیمتر و اینچ و پیش‌تنظیم مثبت و منفی است. خاموشی خودکار دارد و با حرکت‌دادن واحد دیجیتال دوباره روشن می‌شود؛ باتری موردنیاز CR2032 است.
توقف‌دهنده عمق کد 6143 و نقاط اضافی با کدهای 1526-T101، 7392، 7391، 7381 و 7321 در کاتالوگ به‌عنوان گزینه‌های جداگانه آمده‌اند. کاتالوگ همین صفحه جزئیات سازگاری و بازه هر نقطه اختیاری را برای نسخه‌های 1530 مشخص نمی‌کند؛ پیش از تهیه سری اضافه، کد و سازگاری آن را با فروشنده تطبیق دهید.
برای انتخاب، کد کامل نسخه را بررسی کنید: پسوند WL به معنی بی‌سیم داخلی است و بازه اسمی 300 یا 500 میلیمتر، دقت و طول کلی متناظر را تعیین می‌کند.
