Inch Dial Indicators
ساعت اندیکاتور عقربه‌ای INSIZE 2307 در هشت کد اینچی با کورس ۰٫۲۵، ۰٫۵، ۱ یا ۲ اینچ عرضه می‌شود. تقسیم‌بندی ۰٫۰۰۱ یا ۰٫۰۰۰۵ اینچ، تعداد درجات هر دور و دقت کلی هر کد متفاوت است؛ همهٔ نسخه‌ها پشت گوشواره‌دارند.

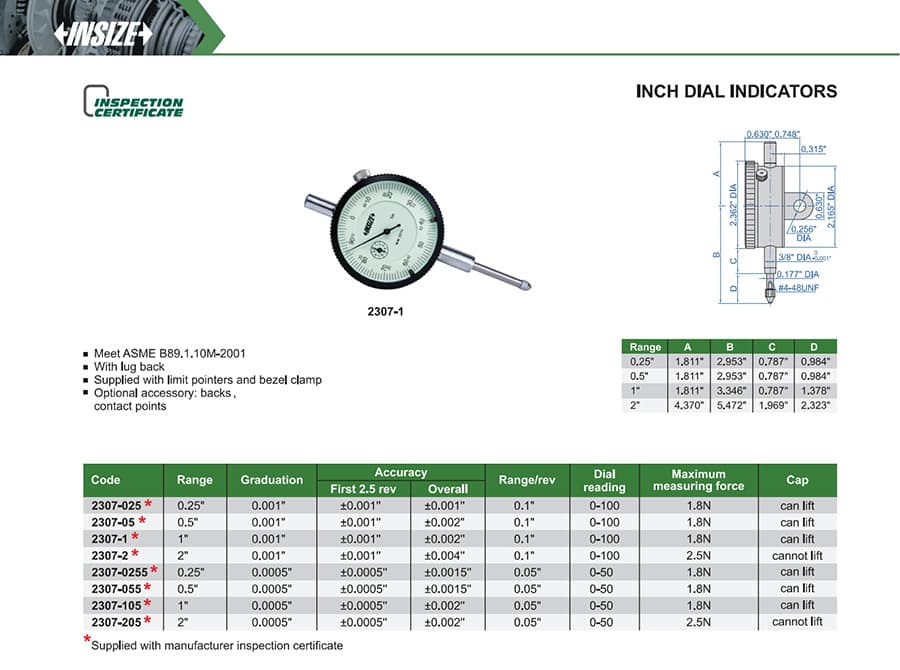

سری INSIZE 2307 ساعت اندیکاتور عقربه‌ای با واحد اینچ و پشت گوشواره‌دار است. هشت کد آن چهار کورس ۰٫۲۵، ۰٫۵، ۱ و ۲ اینچی را با دو تقسیم‌بندی ۰٫۰۰۱ یا ۰٫۰۰۰۵ اینچ پوشش می‌دهند. دقت «در ۲٫۵ دور نخست» با دقت «در کل دامنه» یکسان نیست؛ این دو مقدار در جدول جدا آمده‌اند تا انتخاب فقط بر اساس ریزترین درجه‌بندی انجام نشود.
| کد | کورس | تقسیم‌بندی | دقت در ۲٫۵ دور نخست | دقت کلی | دامنه در هر دور | قرائت صفحه |
|---|---|---|---|---|---|---|
| 2307-025 | ۰٫۲۵ اینچ | ۰٫۰۰۱ اینچ | ±۰٫۰۰۱ اینچ | ±۰٫۰۰۱ اینچ | ۰٫۱ اینچ | ۰ تا ۱۰۰ |
| 2307-05 | ۰٫۵ اینچ | ۰٫۰۰۱ اینچ | ±۰٫۰۰۱ اینچ | ±۰٫۰۰۲ اینچ | ۰٫۱ اینچ | ۰ تا ۱۰۰ |
| 2307-1 | ۱ اینچ | ۰٫۰۰۱ اینچ | ±۰٫۰۰۱ اینچ | ±۰٫۰۰۲ اینچ | ۰٫۱ اینچ | ۰ تا ۱۰۰ |
| 2307-2 | ۲ اینچ | ۰٫۰۰۱ اینچ | ±۰٫۰۰۱ اینچ | ±۰٫۰۰۴ اینچ | ۰٫۱ اینچ | ۰ تا ۱۰۰ |
| 2307-0255 | ۰٫۲۵ اینچ | ۰٫۰۰۰۵ اینچ | ±۰٫۰۰۰۵ اینچ | ±۰٫۰۰۱۵ اینچ | ۰٫۰۵ اینچ | ۰ تا ۵۰ |
| 2307-055 | ۰٫۵ اینچ | ۰٫۰۰۰۵ اینچ | ±۰٫۰۰۰۵ اینچ | ±۰٫۰۰۱۵ اینچ | ۰٫۰۵ اینچ | ۰ تا ۵۰ |
| 2307-105 | ۱ اینچ | ۰٫۰۰۰۵ اینچ | ±۰٫۰۰۰۵ اینچ | ±۰٫۰۰۲ اینچ | ۰٫۰۵ اینچ | ۰ تا ۵۰ |
| 2307-205 | ۲ اینچ | ۰٫۰۰۰۵ اینچ | ±۰٫۰۰۰۵ اینچ | ±۰٫۰۰۲ اینچ | ۰٫۰۵ اینچ | ۰ تا ۵۰ |
کاتالوگ سازنده انطباق با ASME B89.1.10M-2001، پشت گوشواره‌دار، اشاره‌گرهای حد و گیرهٔ قاب را ذکر می‌کند؛ برای کدهای ستاره‌دار گواهی بازرسی سازنده درج شده است. پشت‌های جایگزین و نوک‌های تماس، متعلقات اختیاری‌اند. تمامی مقادیر این صفحه بر حسب اینچ‌اند؛ اگر فرآیند شما بر حسب میلی‌متر تعریف شده، مدل متریک را با تقسیم‌بندی و دقت مناسب بررسی کنید.
برای انتخاب SKU، ابتدا کورس و تقسیم‌بندی موردنیاز را مشخص کنید، سپس «دقت کلی» را با تلرانس فرآیند خود بسنجید؛ درجه‌بندی کوچک‌تر به‌تنهایی تضمین‌کنندهٔ دقت کلی همان مقدار نیست.
