Dial Indicators (Long Stroke)
ساعت اندیکاتور کورسبلند INSIZE 2309 با کورس‌های ۳۰ تا ۱۰۰ میلیمتر، تقسیم‌بندی ۰٫۰۱ میلیمتر و دقت ۳۵ تا ۵۰ میکرون. کدهای ۸۰/۱۰۰ میلیمتر فقط عمودی استفاده می‌شوند؛ 2309-100D گیرهٔ ساقهٔ Ø10 دارد.

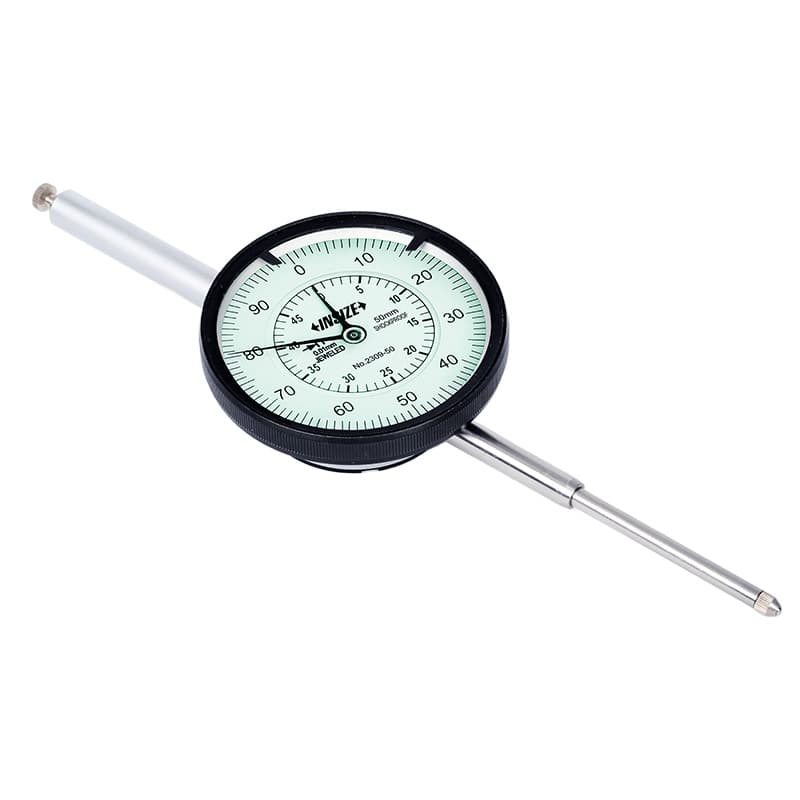

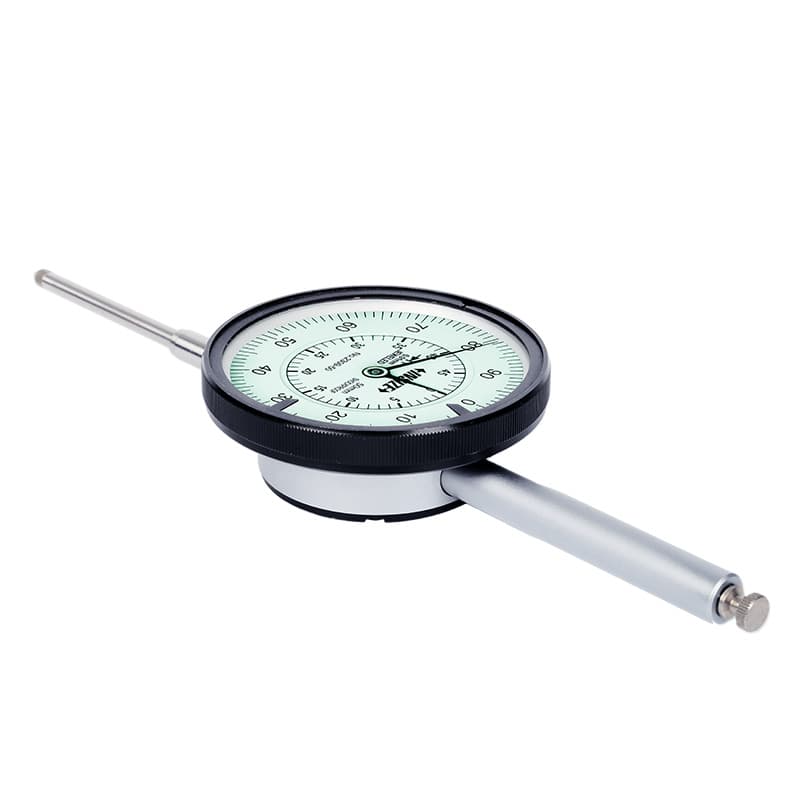

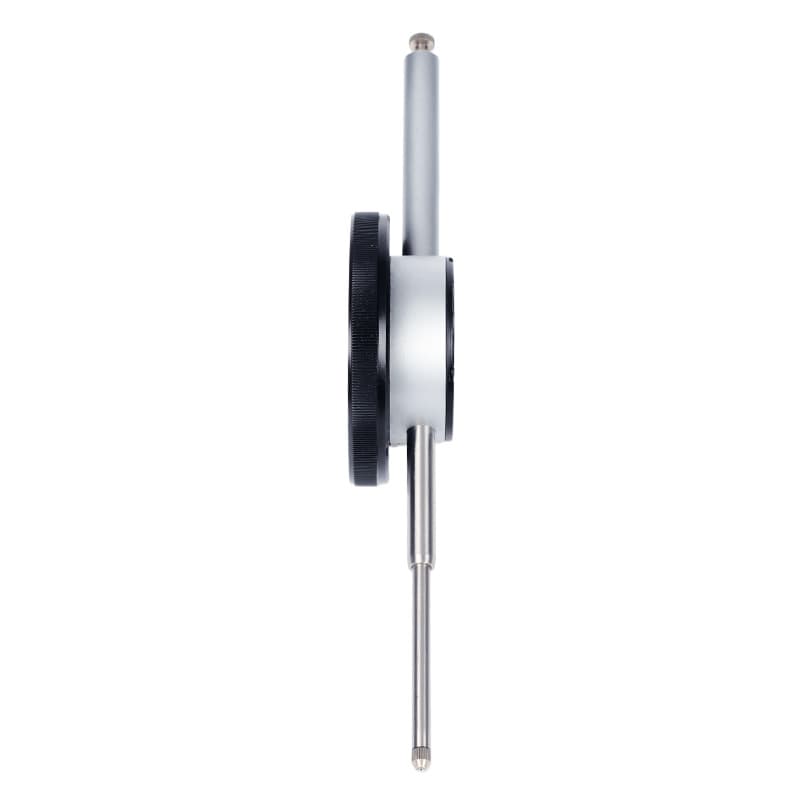

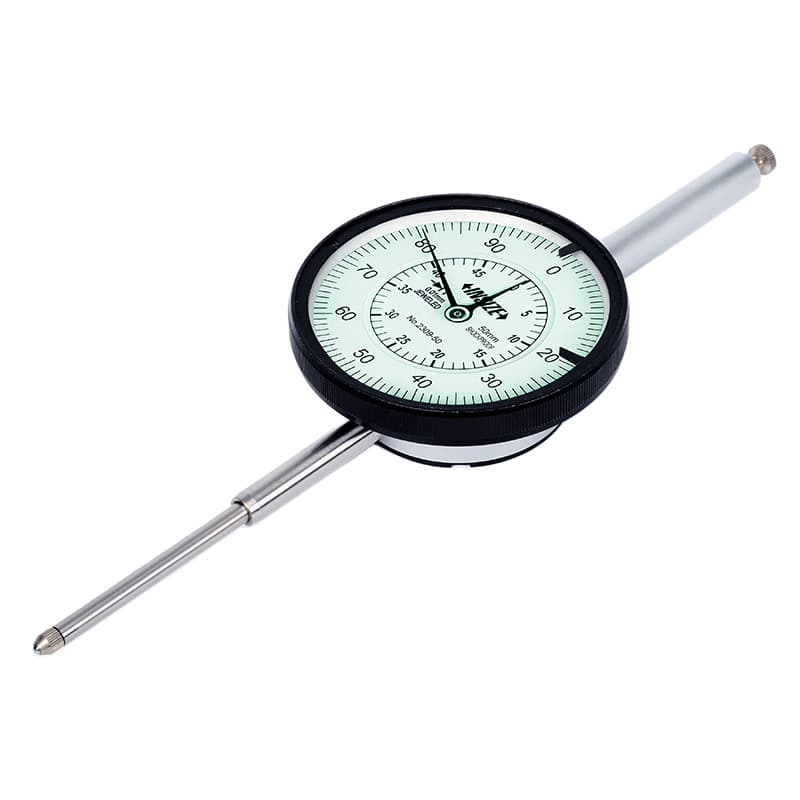

سری INSIZE 2309 ساعت اندیکاتور کورسبلند عقربه‌ای با هفت کد از ۳۰ تا ۱۰۰ میلیمتر است. همهٔ کدها تقسیم‌بندی ۰٫۰۱ میلیمتر، قرائت ۰ تا ۱۰۰، حرکت ۱ میلیمتر در هر دور، یاتاقان نگین‌دار، سازوکار ضدضربه و قابلیت بلندشدن کلاهک دارند؛ دقت، هیسترزیس، نیروی اندازه‌گیری و آرایش پشت با کد تغییر می‌کند.
| کد | کورس | نوع بدنه | دقت | هیسترزیس | حداکثر نیرو | پشت/محدودیت اصلی |
|---|---|---|---|---|---|---|
| 2309-30F | ۳۰ میلیمتر | A | ۳۵ میکرون | ۷ میکرون | ۲٫۲ نیوتن | پشت تخت؛ پشت جایگزین نمی‌پذیرد |
| 2309-30 | ۳۰ میلیمتر | A | ۳۵ میکرون | ۷ میکرون | ۲٫۲ نیوتن | پشت گوشواره‌دار؛ پشت جایگزین نمی‌پذیرد |
| 2309-50 | ۵۰ میلیمتر | A | ۴۰ میکرون | ۸ میکرون | ۲٫۵ نیوتن | پشت تخت با پشت گوشواره‌دار اضافه |
| 2309-50D | ۵۰ میلیمتر | B | ۴۰ میکرون | ۸ میکرون | ۲٫۵ نیوتن | پشت تخت با پشت گوشواره‌دار اضافه |
| 2309-80 | ۸۰ میلیمتر | A | ۵۰ میکرون | ۹ میکرون | ۳٫۲ نیوتن | پشت تخت و پشت گوشواره‌دار اضافه؛ فقط عمودی |
| 2309-80D | ۸۰ میلیمتر | B | ۵۰ میکرون | ۹ میکرون | ۳٫۲ نیوتن | پشت تخت و پشت گوشواره‌دار اضافه؛ فقط عمودی |
| 2309-100D | ۱۰۰ میلیمتر | B | ۵۰ میکرون | ۹ میکرون | ۳٫۲ نیوتن | پشت تخت و پشت گوشواره‌دار اضافه؛ فقط عمودی |

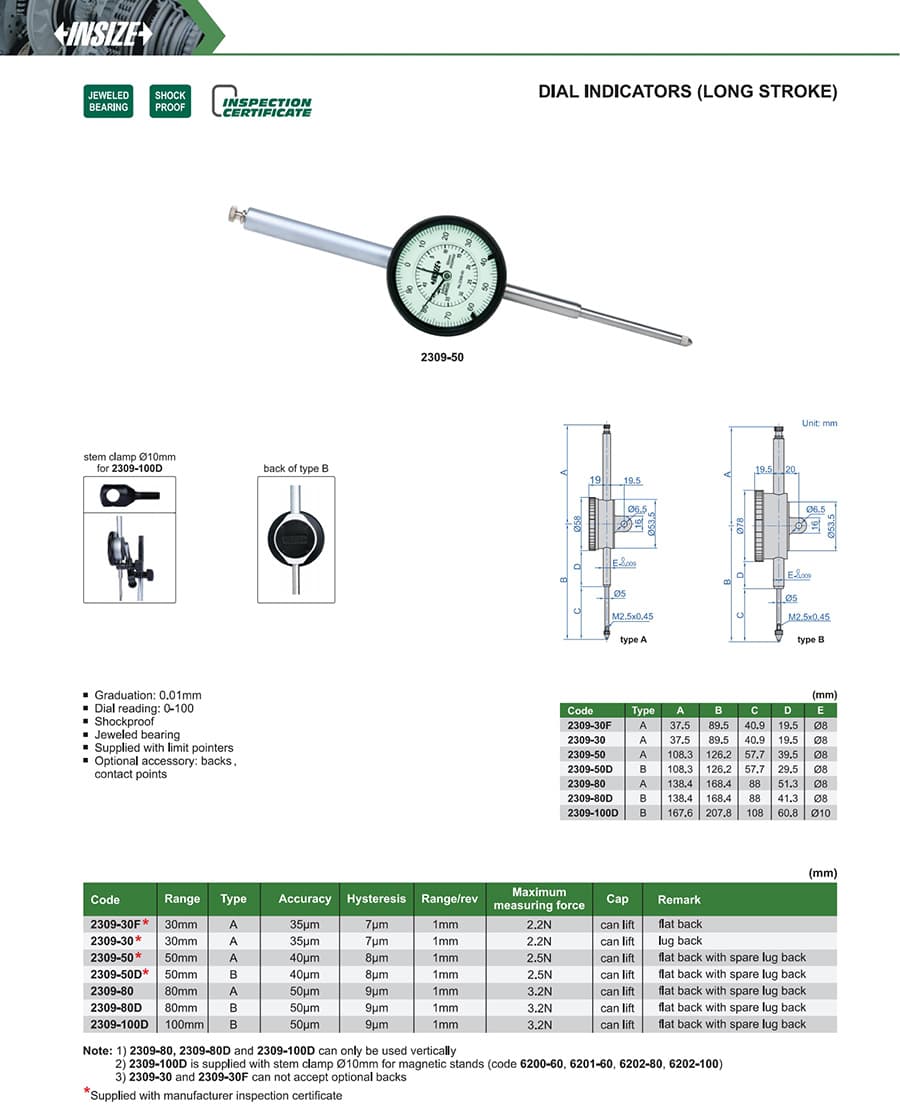

کدهای 2309-80، 2309-80D و 2309-100D طبق کاتالوگ فقط در وضعیت عمودی قابل استفاده‌اند. برای 2309-100D گیرهٔ ساقه با قطر ۱۰ میلیمتر برای پایه‌های مگنتی مشخص‌شده در کاتالوگ همراه است؛ پیش از خرید، نوع پایه و ابعاد نوع بدنهٔ A یا B را با نقشهٔ همان کد تطبیق دهید. کدهای 2309-30 و 2309-30F پشت جایگزین اختیاری نمی‌پذیرند، بنابراین نوع پشت را هنگام انتخاب اولیه در نظر بگیرید. نوک‌های تماس، متعلقات اختیاری‌اند.
برای انتخاب دقیق، عدد کورس، دقت مجاز و محدودیت وضعیت نصب را هم‌زمان بررسی کنید؛ بیشترین کورس لزوماً به معنی مناسب‌بودن برای هر جهت اندازه‌گیری نیست.
