Compact Dial Indicators
ساعت اندیکاتور کامپکت INSIZE 2311 با کورس 3 یا 5 میلیمتر و تقسیم‌بندی 0.01 میلیمتر. دقت به‌ترتیب 12 و 14 میکرون است؛ هر کورس با پشت تخت (F) یا گوشواره‌دار عرضه می‌شود. هیسترزیس 3 میکرون، کلاهک بالابر و گواهی بازرسی سازنده دارد.

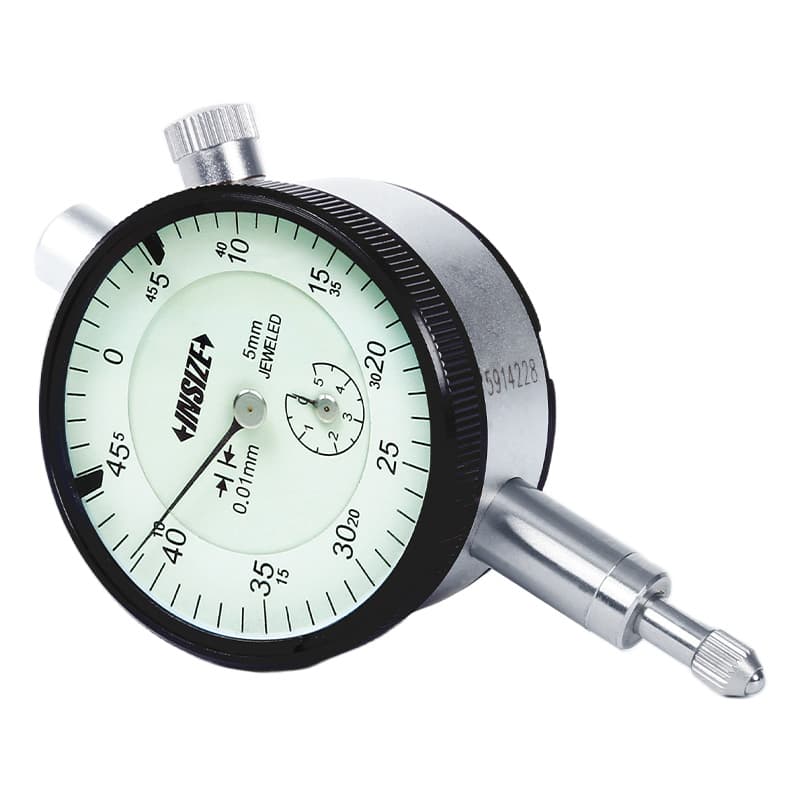

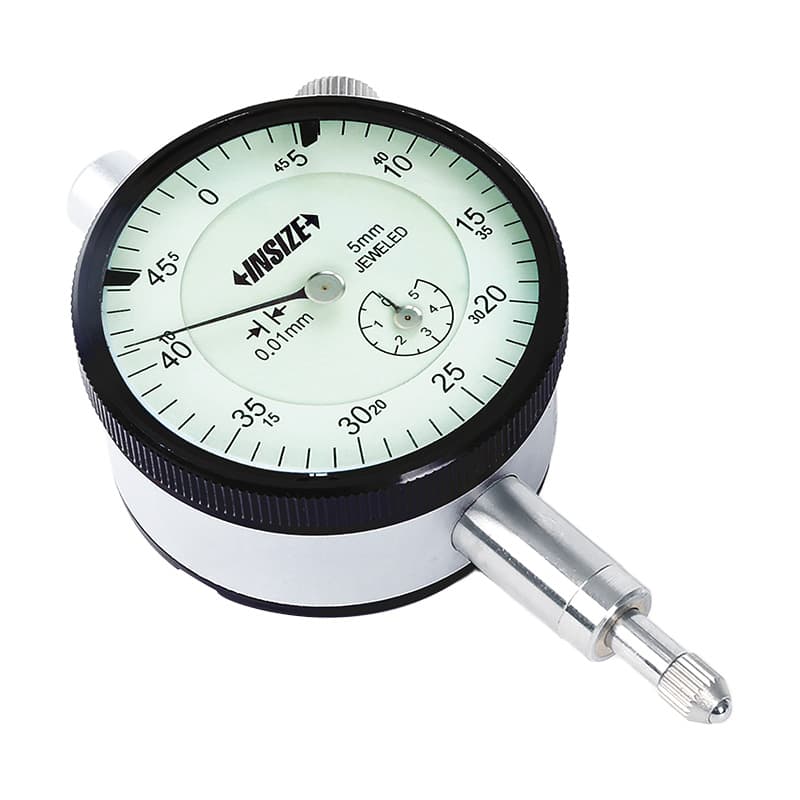

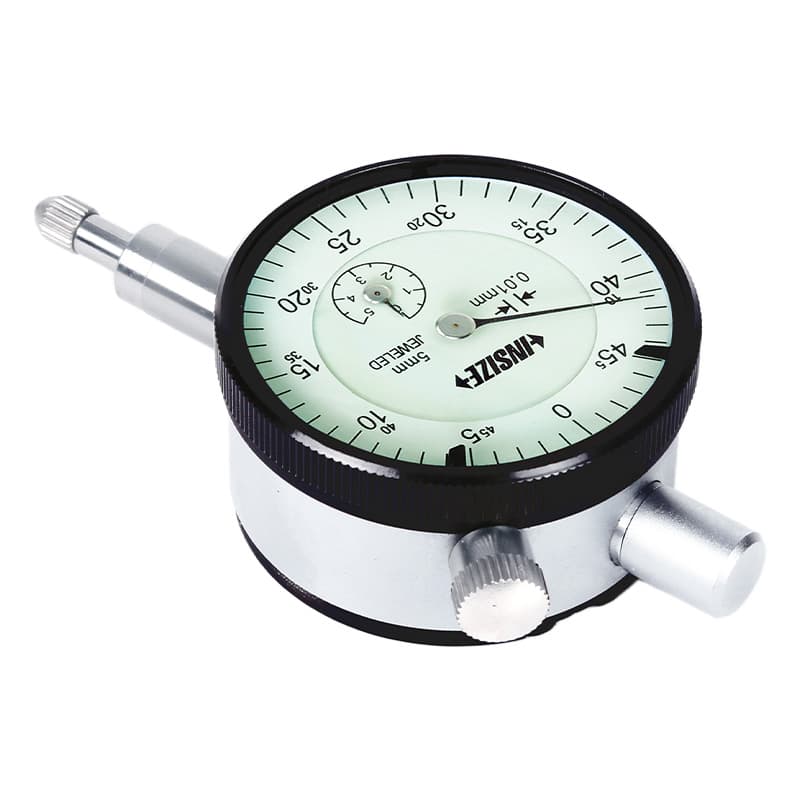

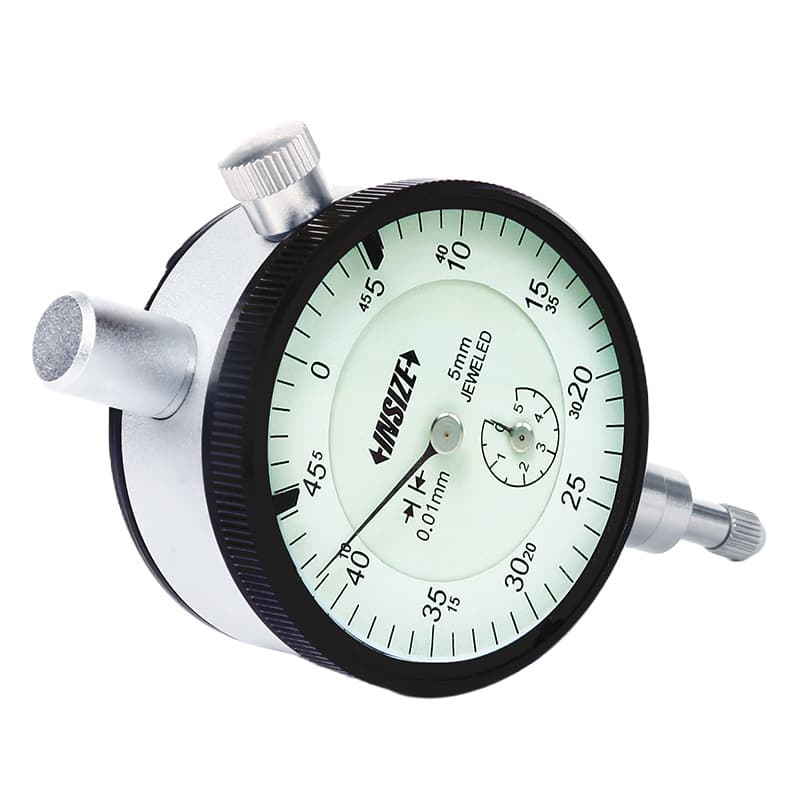

ساعت اندیکاتور عقربه‌ای کامپکت INSIZE 2311 برای اندازه‌گیری مقایسه‌ای جابه‌جایی قطعات با کورس 3 یا 5 میلیمتر عرضه می‌شود. تقسیم‌بندی هر چهار مدل 0.01 میلیمتر است؛ دقت مدل‌های 3 میلی‌متری 12 میکرون و مدل‌های 5 میلی‌متری 14 میکرون است. پسوند F نوع پشت تخت را مشخص می‌کند و کد بدون F پشت گوشواره‌دار دارد.

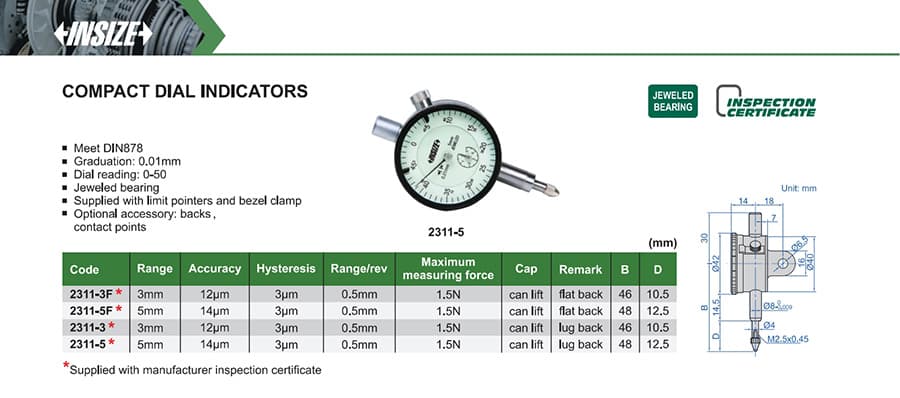

| کد | نوع پشت | کورس | تقسیم‌بندی | دقت | هیسترزیس | حرکت در هر دور | قرائت صفحه | حداکثر نیروی اندازه‌گیری | کلاهک بالابر |
|---|---|---|---|---|---|---|---|---|---|
| 2311-3F | تخت (Flat back) | 3 میلیمتر | 0.01 میلیمتر | 12 میکرون | 3 میکرون | 0.5 میلیمتر | 0 تا 50 | 1.5 نیوتن | قابل بالا بردن |
| 2311-5F | تخت (Flat back) | 5 میلیمتر | 0.01 میلیمتر | 14 میکرون | 3 میکرون | 0.5 میلیمتر | 0 تا 50 | 1.5 نیوتن | قابل بالا بردن |
| 2311-3 | گوشواره‌دار (Lug back) | 3 میلیمتر | 0.01 میلیمتر | 12 میکرون | 3 میکرون | 0.5 میلیمتر | 0 تا 50 | 1.5 نیوتن | قابل بالا بردن |
| 2311-5 | گوشواره‌دار (Lug back) | 5 میلیمتر | 0.01 میلیمتر | 14 میکرون | 3 میکرون | 0.5 میلیمتر | 0 تا 50 | 1.5 نیوتن | قابل بالا بردن |
قرائت صفحه 0 تا 50 است و هر دور عقربه 0.5 میلیمتر حرکت محور را نشان می‌دهد. دقت اندازه‌گیری و تقسیم‌بندی صفحه دو مقدار متفاوت‌اند.
هنگام انتخاب، ابتدا کورس موردنیاز و سپس نوع اتصال پشت ساعت به پایه را مشخص کنید. دانلود کاتالوگ محصول INSIZE 2311 (PDF)
