Precision Dial Indicators
ساعت اندیکاتور دقیق INSIZE 2313 با تقسیم‌بندی 0.001 میلیمتر در چهار مدل با کورس 1 یا 2 میلیمتر و پشت تخت یا گوشواره‌دار عرضه می‌شود. دقت مدل‌های 1 میلی‌متری 5 میکرون و مدل‌های 2 میلی‌متری در منابع جاری سازنده 6 میکرون است؛ جدول تفاوت کدها و هیسترزیس را نشان می‌دهد.

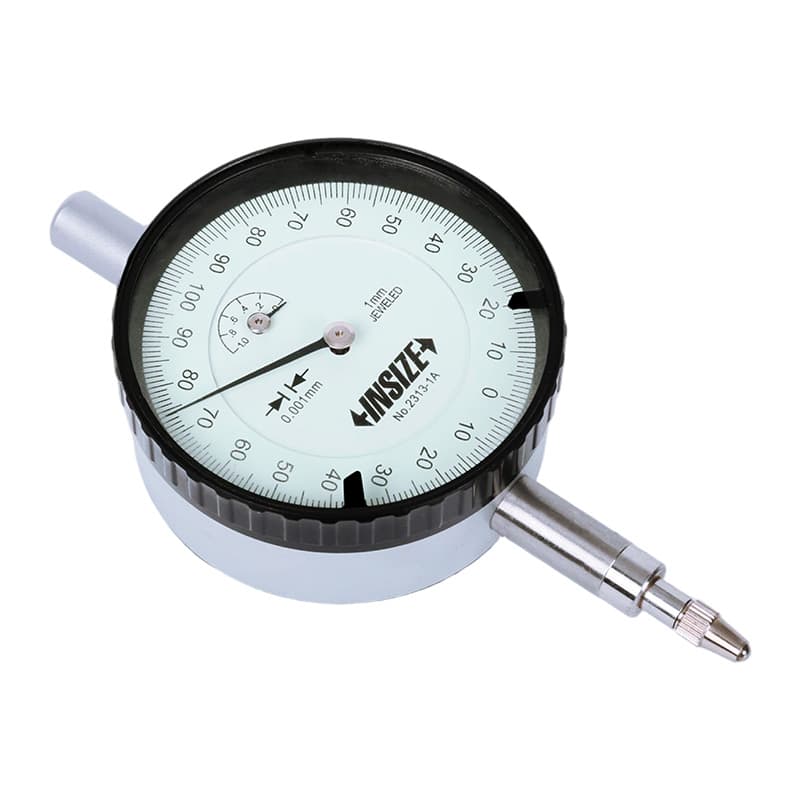

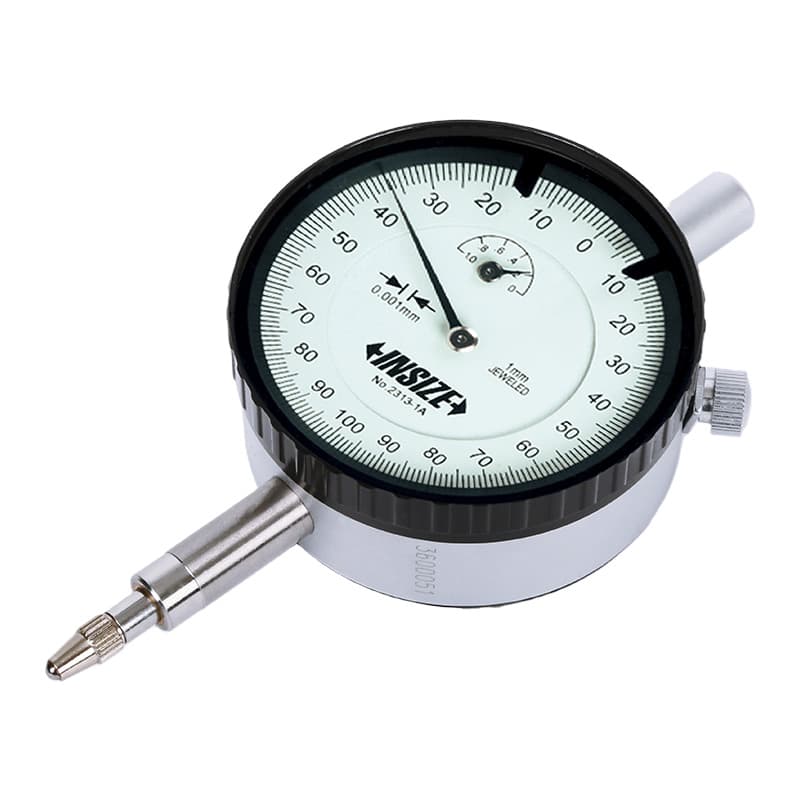

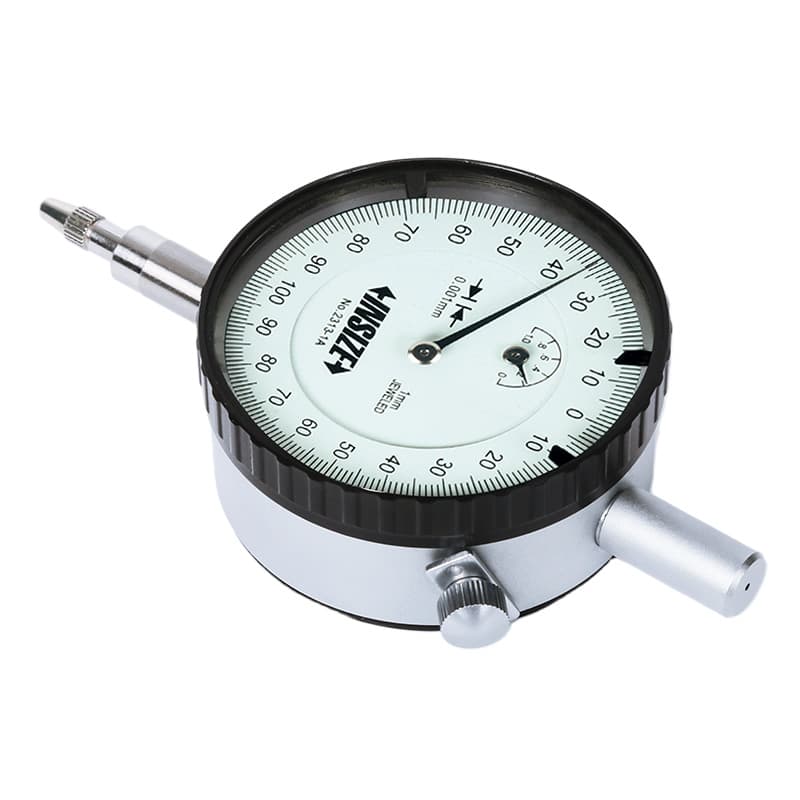

ساعت اندیکاتور عقربهای دقیق INSIZE 2313 برای کنترل مقایسه‌ای جابه‌جایی و تغییرات ابعادی قطعات به کار می‌رود. این سری چهار زیرمدل با کورس 1 یا 2 میلیمتر و پشت تخت یا گوشواره‌دار دارد. تقسیم‌بندی همهٔ مدل‌ها 0.001 میلیمتر است؛ دقت و هیسترزیس به کورس انتخابی بستگی دارد.
| کد مدل | نوع پشت | کورس | تقسیم‌بندی | دقت | هیسترزیس | حرکت در هر دور | قرائت صفحه | حداکثر نیرو | بالا بردن کلاهک |
|---|---|---|---|---|---|---|---|---|---|
| 2313-1FA | تخت (Flat back) | 1 میلیمتر | 0.001 میلیمتر | 5 میکرون | 2 میکرون | 0.2 میلیمتر | 0-100-0 | 2 نیوتن | خیر |
| 2313-2FA | تخت (Flat back) | 2 میلیمتر | 0.001 میلیمتر | 6 میکرون | 2.5 میکرون | 0.2 میلیمتر | 0-100-0 | 2 نیوتن | خیر |
| 2313-1A | گوشواره‌دار (Lug back) | 1 میلیمتر | 0.001 میلیمتر | 5 میکرون | 2 میکرون | 0.2 میلیمتر | 0-100-0 | 2 نیوتن | خیر |
| 2313-2A | گوشواره‌دار (Lug back) | 2 میلیمتر | 0.001 میلیمتر | 6 میکرون | 2.5 میکرون | 0.2 میلیمتر | 0-100-0 | 2 نیوتن | خیر |
نکتهٔ تطبیق دقت مدل 2 میلی‌متری: صفحهٔ فعلی سازنده و PDF پیوست همین محصول، دقت 6 میکرون را اعلام می‌کنند؛ در یک کاتالوگ منطقه‌ای قدیمی‌تر مقدار 8 میکرون دیده می‌شود. جدول بالا از دو منبع جاری‌تر استفاده می‌کند؛ اگر دقت 2 میلیمتر معیار خرید است، مقدار نهایی را با گواهی همان کالا و تأمین‌کننده تطبیق دهید.

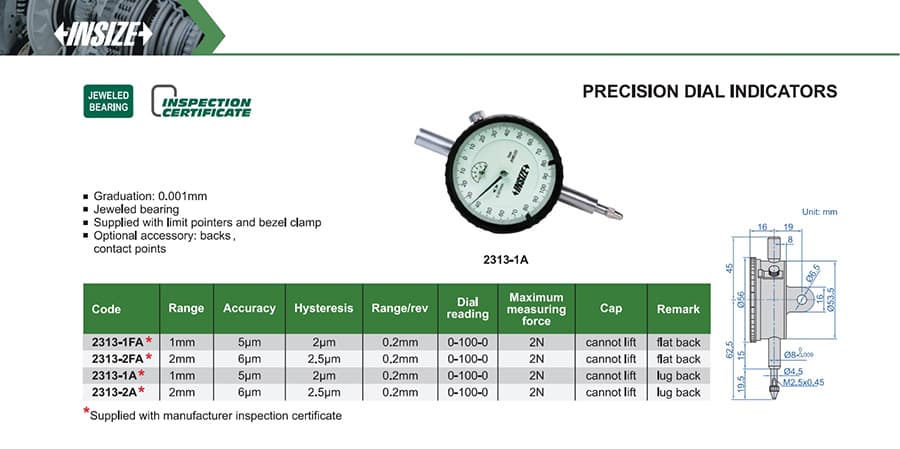

کورس 1 میلیمتر برای بازهٔ حرکتی کمتر و کورس 2 میلیمتر برای دامنهٔ بیشتر انتخاب می‌شود؛ هر چهار کد تقسیم‌بندی 0.001 میلیمتر دارند. دانلود کاتالوگ محصول INSIZE 2313 (PDF)
