One Revolution Dial Indicators

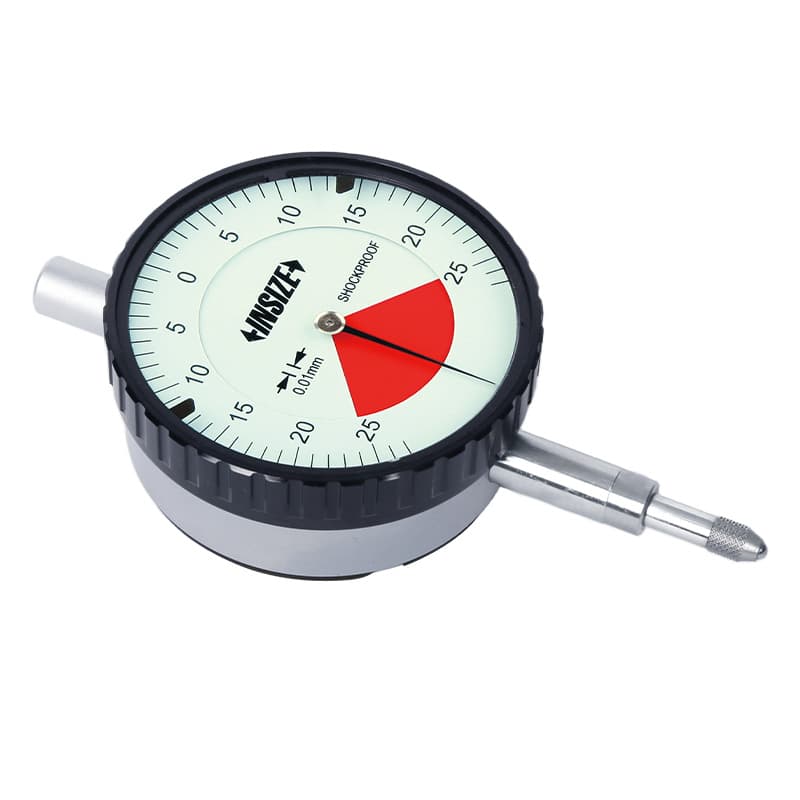

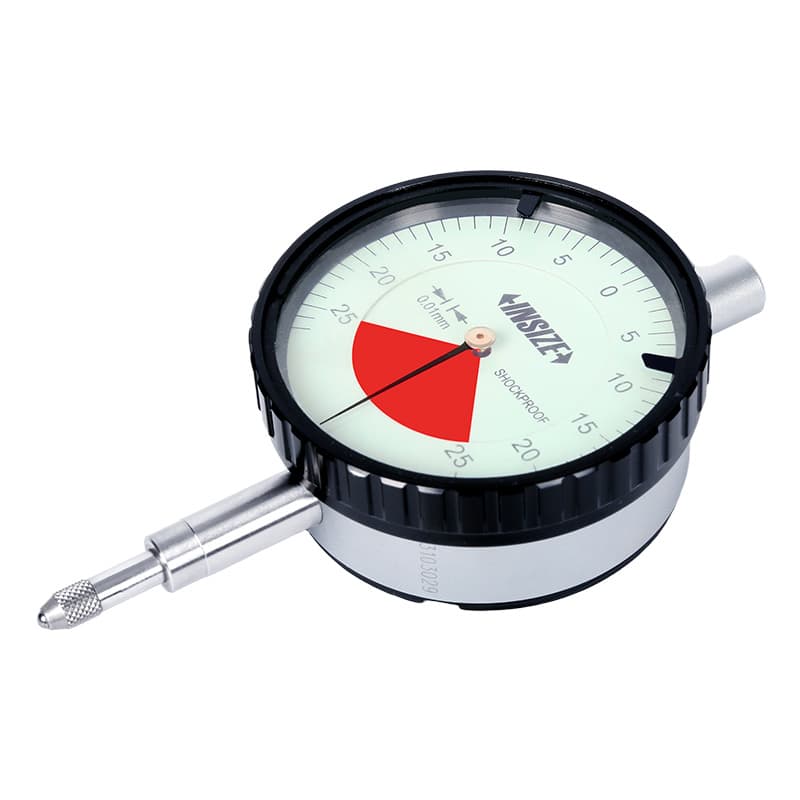

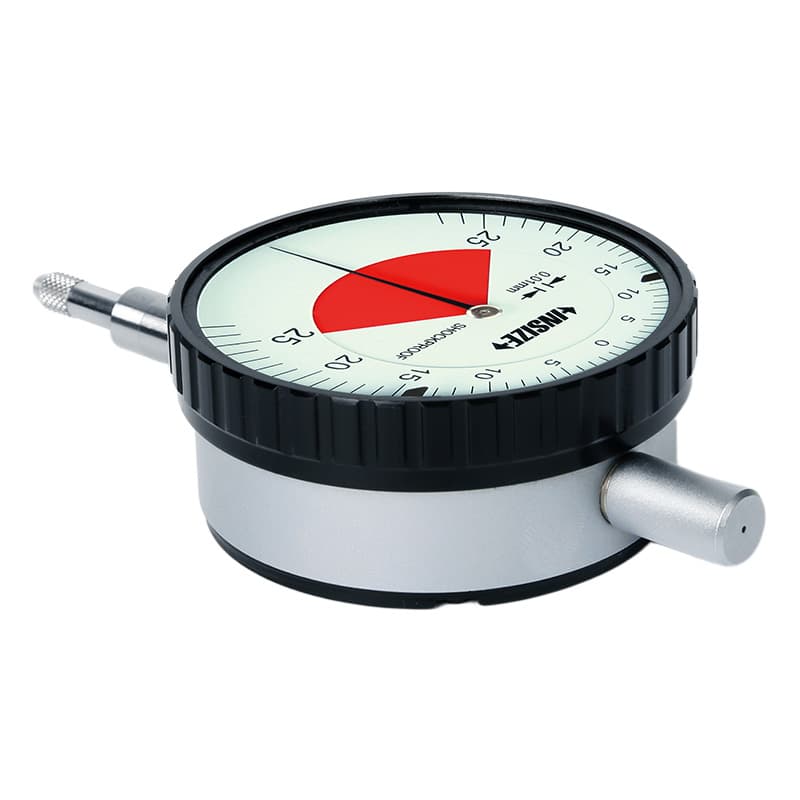

ساعت اندیکاتور تکدور INSIZE 2316 با کورس ۰٫۵ یا ۱ میلیمتر، تقسیم‌بندی ۰٫۰۱ میلیمتر و دقت ۹ میکرون. صفحهٔ مدل‌ها به‌ترتیب ۲۵-۰-۲۵ و ۵۰-۰-۵۰ است؛ پسوند F یعنی پشت تخت و کد بدون F پشت گوشواره‌دار.
ساعت اندیکاتور تکدور INSIZE 2316 در چهار کد با دامنهٔ ۰٫۵ یا ۱ میلیمتر عرضه می‌شود. هر دامنه در یک دور صفحه خوانده می‌شود: مدل ۰٫۵ میلی‌متری صفحهٔ ۲۵-۰-۲۵ و مدل ۱ میلی‌متری صفحهٔ ۵۰-۰-۵۰ دارد. همهٔ نسخه‌ها تقسیم‌بندی ۰٫۰۱ میلیمتر، دقت ۹ میکرون و هیسترزیس ۳ میکرون دارند.
| کد | دامنهٔ اندازه‌گیری | تقسیم‌بندی | دقت | هیسترزیس | قرائت صفحه | نوع پشت |
|---|---|---|---|---|---|---|
| 2316-05 | ۰٫۵ میلیمتر | ۰٫۰۱ میلیمتر | ۹ میکرون | ۳ میکرون | ۲۵-۰-۲۵ | گوشواره‌دار |
| 2316-05F | ۰٫۵ میلیمتر | ۰٫۰۱ میلیمتر | ۹ میکرون | ۳ میکرون | ۲۵-۰-۲۵ | تخت |
| 2316-1 | ۱ میلیمتر | ۰٫۰۱ میلیمتر | ۹ میکرون | ۳ میکرون | ۵۰-۰-۵۰ | گوشواره‌دار |
| 2316-1F | ۱ میلیمتر | ۰٫۰۱ میلیمتر | ۹ میکرون | ۳ میکرون | ۵۰-۰-۵۰ | تخت |

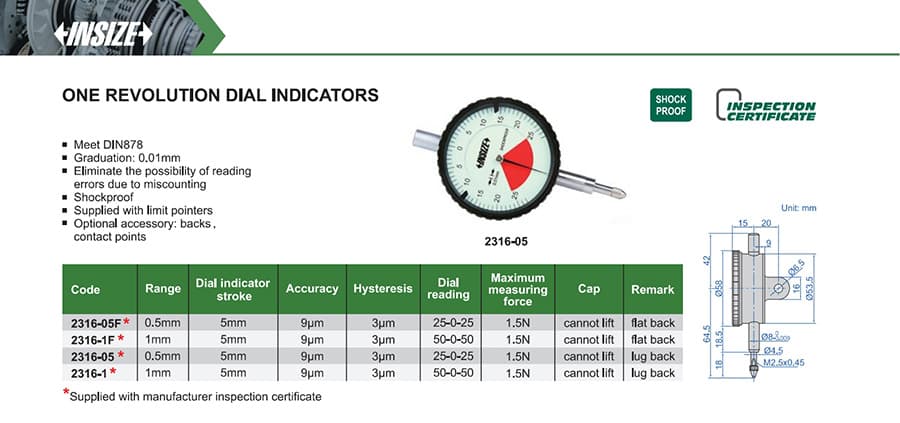

کاتالوگ سازنده انطباق با DIN 878، سازوکار ضدضربه، اشاره‌گرهای حد و کورس حرکتی ساقهٔ ۵ میلیمتر را ذکر می‌کند. کورس حرکتی ساقه، مشخصه‌ای جدا از دامنهٔ اندازه‌گیری ۰٫۵ یا ۱ میلیمتر است. پشت‌های جایگزین و نوک‌های تماس متعلقات اختیاری‌اند؛ پسوند F پشت تخت را مشخص می‌کند و مدل بدون F پشت گوشواره‌دار دارد. برای کدهای ستاره‌دار گواهی بازرسی سازنده درج شده است.
طراحی تکدور تعداد دورهای لازم برای خواندن صفحه را کم می‌کند؛ دامنه را بر اساس بیشترین جابه‌جایی موردنیاز و نوع اتصال پایه انتخاب کنید.
