Double Face Dial Indicator
ساعت اندیکاتور عقربه‌ای دوصفحهای INSIZE 2328 با کورس ۱۰ میلیمتر؛ قرائت از دو سمت، تقسیم‌بندی ۰٫۰۱ میلیمتر، دقت ۱۷ میکرون و هیسترزیس ۳ میکرون. یاتاقان نگین‌دار و انطباق DIN 878.

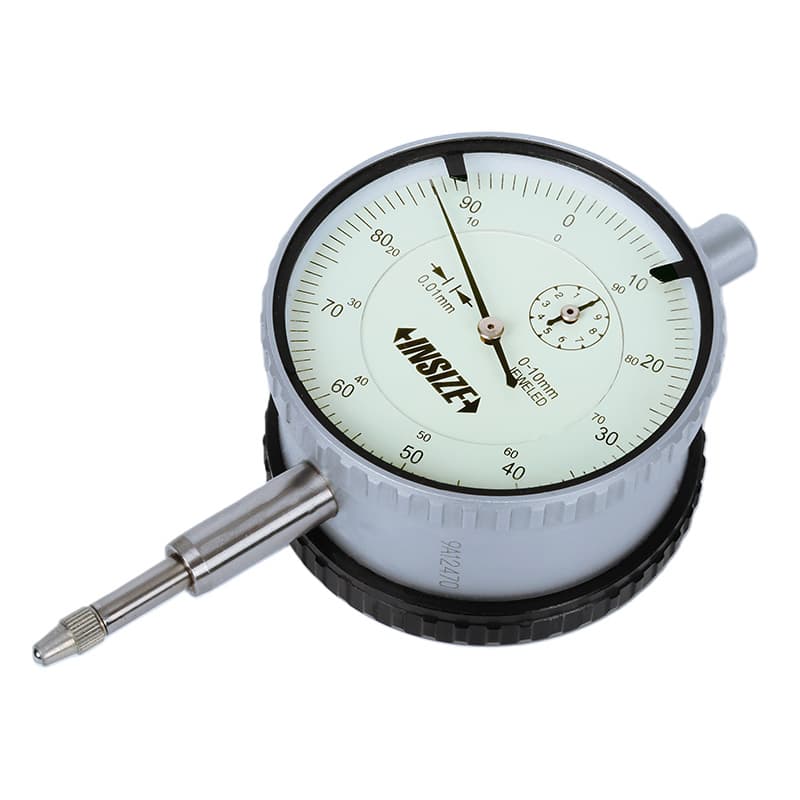

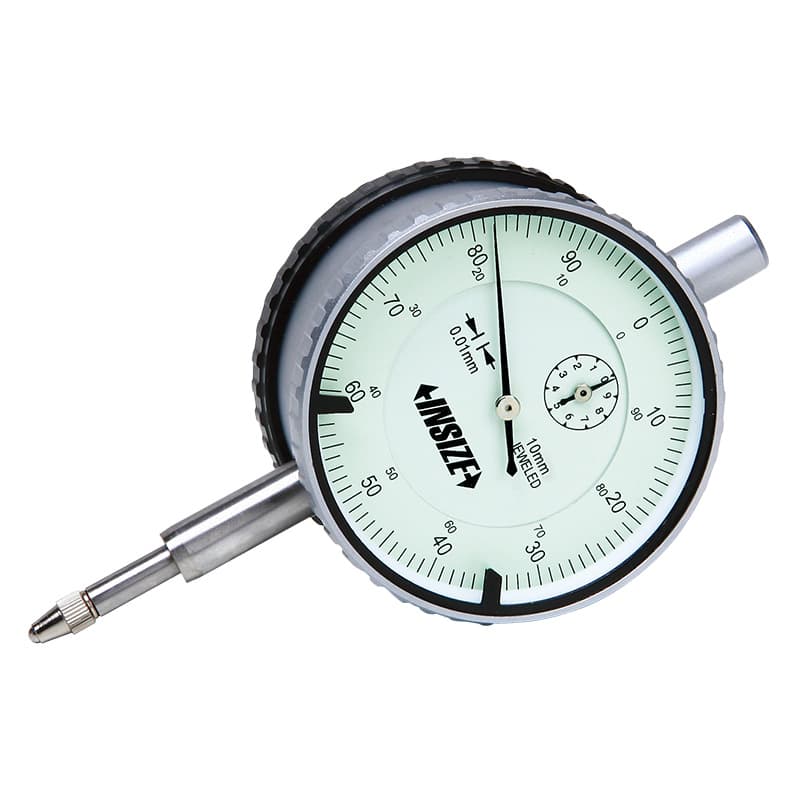

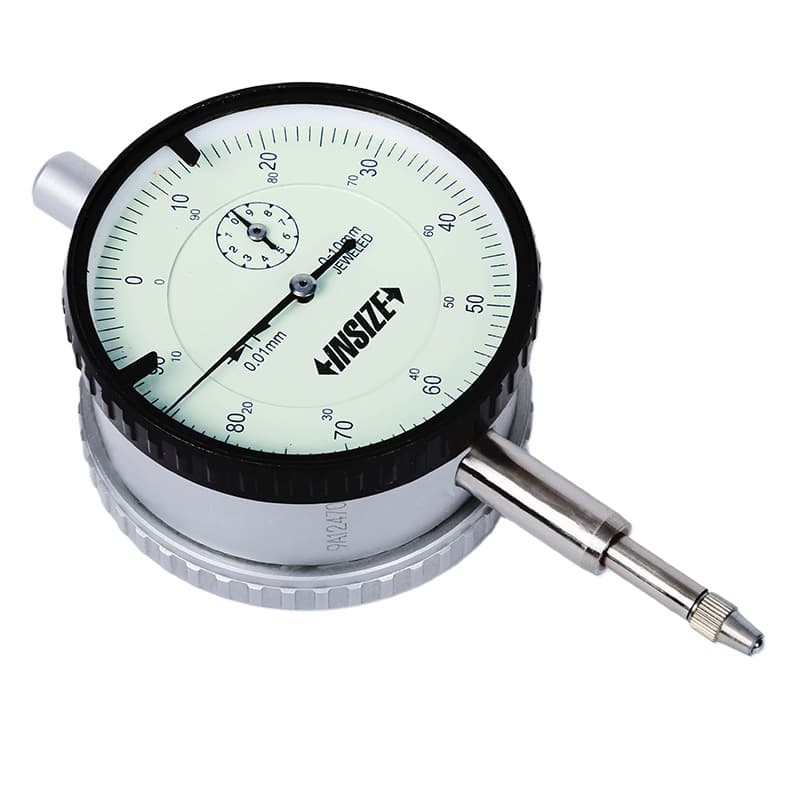

INSIZE 2328-10 یک ساعت اندیکاتور عقربه‌ای با کورس ۱۰ میلیمتر و صفحهٔ قابل‌خواندن از دو سمت است. این ویژگی برای حالتی کاربرد دارد که یک سمت ابزار رو به کاربر یا اپراتور نیست؛ دوطرفه‌بودن به معنی دو دامنهٔ اندازه‌گیری جداگانه نیست. این مدل از نوع میله‌ای/پیستونی است و با ساعت اندیکاتور اهرمی (ساعت شیطونکی) تفاوت دارد.

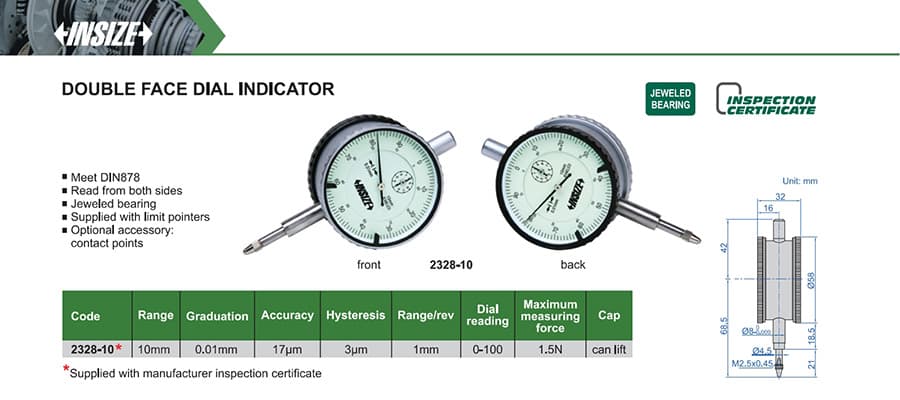

| کد | کورس | تقسیم‌بندی | دقت | هیسترزیس | حرکت در هر دور | قرائت صفحه |
|---|---|---|---|---|---|---|
| 2328-10 | ۱۰ میلیمتر | ۰٫۰۱ میلیمتر | ۱۷ میکرون | ۳ میکرون | ۱ میلیمتر | ۰ تا ۱۰۰ |
طبق مشخصات سازنده، مدل با DIN 878 منطبق است، یاتاقان نگین‌دار دارد و همراه عقربه‌های حد عرضه می‌شود؛ گواهی بازرسی سازنده نیز برای کد ستاره‌دار در کاتالوگ درج شده است. نوک‌های تماس جایگزین، متعلقات اختیاری‌اند. پیش از انتخاب، فضای دید از دو سمت و روش اتصال ساقه به پایه را بررسی کنید؛ برای اندازه‌گیری قابل‌اعتماد، ابزار باید روی نگهدارندهٔ مناسب ثابت و میله در راستای سطح تماس حرکت کند.
برای جست‌وجو و انتخاب، این مدل را در گروه ساعت‌های اندیکاتور عقربه‌ایِ میله‌ای بررسی کنید؛ «ساعت شیطونکی» معمولاً به نوع اهرمی گفته می‌شود و عبارت دقیقی برای این مدل نیست.
