Dial Test Indicators

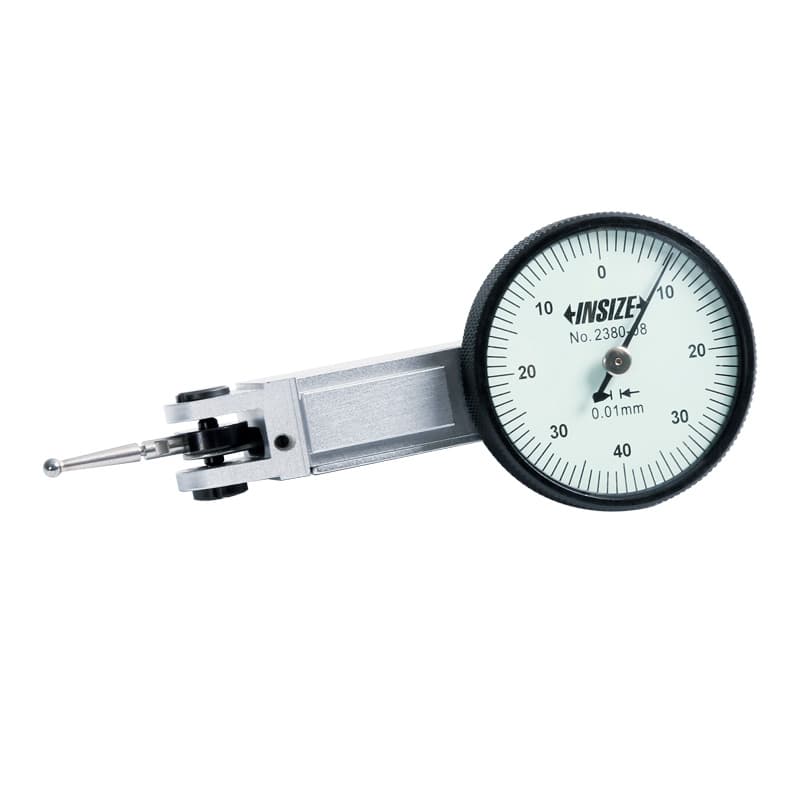

ساعت اندیکاتور اهرمی اینسایز سری‌های 2380 و 2381 با کورس ۰٫۲، ۰٫۵ یا ۰٫۸ میلی‌متر. دقت ۶ یا ۱۳ میکرومتر و تقسیم‌بندی ۰٫۰۰۱، ۰٫۰۰۲ یا ۰٫۰۱ میلی‌متر، بسته به کد؛ نوک تماس کاربیدی و دو گیره ۴ و ۸ میلی‌متری همراه است.

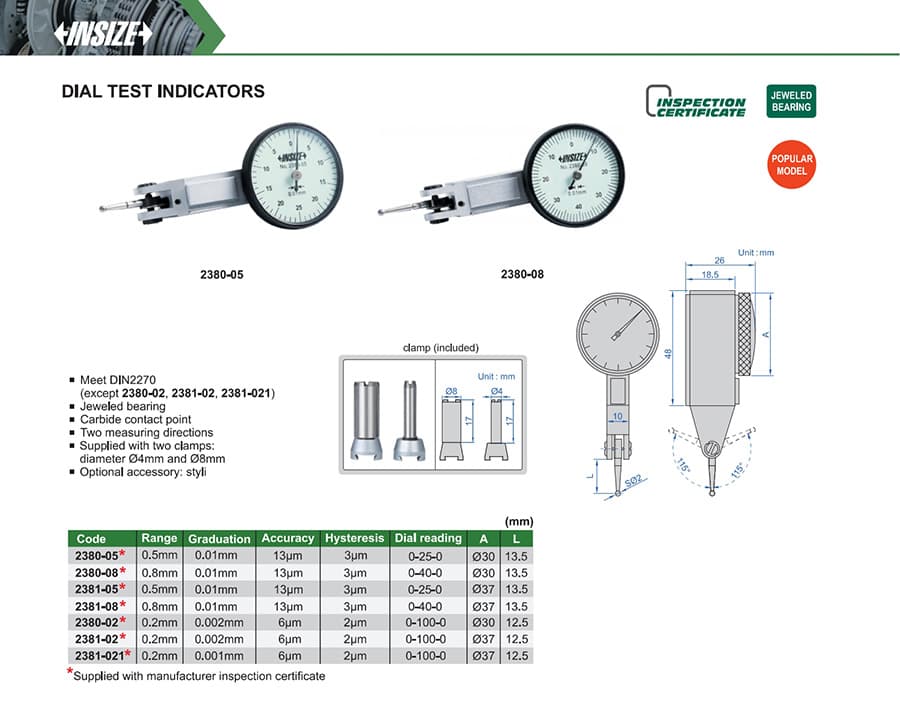

ساعت اندیکاتور اهرمی اینسایز سری‌های 2380 و 2381 که در بازار با نام ساعت شیطونکی شناخته می‌شود، برای اندازه‌گیری مقایسه‌ای تغییرات ابعادی به کار می‌رود. هر دو سری نوک تماس کاربیدی و امکان اندازه‌گیری در دو جهت دارند؛ قطر صفحه در سری 2380 برابر ۳۰ و در سری 2381 برابر ۳۷ میلی‌متر است. کورس، دقت و تقسیم‌بندی به کد بستگی دارد و جدول زیر مشخصات هر هفت مدل را جداگانه نشان می‌دهد.
| کد مدل | کورس | دقت | تقسیم‌بندی | هیسترزیس | خوانش صفحه | قطر صفحه |
|---|---|---|---|---|---|---|
| 2380-05 | 0.5mm | 13µm | 0.01mm | 3µm | 0–25–0 | Ø30mm |
| 2380-08 | 0.8mm | 13µm | 0.01mm | 3µm | 0–40–0 | Ø30mm |
| 2381-05 | 0.5mm | 13µm | 0.01mm | 3µm | 0–25–0 | Ø37mm |
| 2381-08 | 0.8mm | 13µm | 0.01mm | 3µm | 0–40–0 | Ø37mm |
| 2380-02 | 0.2mm | 6µm | 0.002mm | 2µm | 0–100–0 | Ø30mm |
| 2381-02 | 0.2mm | 6µm | 0.002mm | 2µm | 0–100–0 | Ø37mm |
| 2381-021 | 0.2mm | 6µm | 0.001mm | 2µm | 0–100–0 | Ø37mm |
