Dial Indicator Tester
تستر INSIZE 2396-25A برای بررسی دقت، تکرارپذیری و نیروی ساعت اندیکاتور، ساعت تست و بورگیج عقربه‌ای طراحی شده است. میکرومتر هد ۰ تا ۲۵ میلی‌متر و نیروسنج ۰ تا ۱٫۶ نیوتن دارد؛ برای اندیکاتور با تقسیم‌بندی ۰٫۰۰۱ میلی‌متر مناسب نیست.

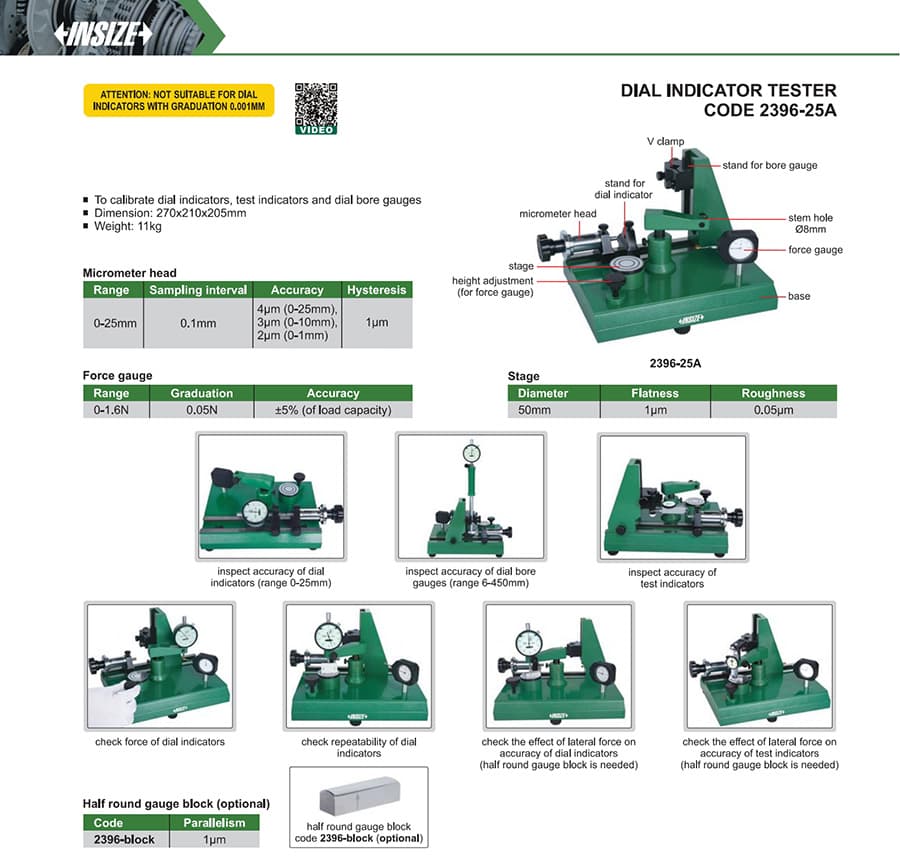

دستگاه تست و کالیبراسیون INSIZE مدل 2396-25A سکوی آزمون برای بررسی ساعت‌های اندیکاتور، ساعت تست و بورگیج‌های عقربه‌ای است. میکرومتر هد دستگاه جابه‌جایی را در دامنهٔ ۰ تا ۲۵ میلی‌متر بررسی می‌کند و نیروسنج برای کنترل نیروی اندازه‌گیری در نظر گرفته شده است. سازنده هشدار می‌دهد این دستگاه برای ساعت اندیکاتور با تقسیم‌بندی ۰٫۰۰۱ میلی‌متر مناسب نیست.
| بخش | مشخصه | مقدار |
|---|---|---|
| میکرومتر هد | دامنه | ۰ تا ۲۵ میلی‌متر |
| میکرومتر هد | فاصلهٔ نمونه‌برداری | ۰٫۱ میلی‌متر |
| میکرومتر هد | دقت در بازهٔ ۰ تا ۲۵ میلی‌متر | ۴ میکرومتر |
| میکرومتر هد | دقت در بازهٔ ۰ تا ۱۰ میلی‌متر | ۳ میکرومتر |
| میکرومتر هد | دقت در بازهٔ ۰ تا ۱ میلی‌متر | ۲ میکرومتر |
| میکرومتر هد | هیسترزیس | ۱ میکرومتر |
| نیروسنج | دامنه و درجه‌بندی | ۰ تا ۱٫۶ نیوتن؛ درجه‌بندی ۰٫۰۵ نیوتن |
| نیروسنج | دقت | ±۵٪ ظرفیت کامل |
| صفحهٔ مرحله (Stage) | قطر، تختی و زبری | قطر ۵۰ میلی‌متر؛ تختی ۱ میکرومتر؛ زبری ۰٫۰۵ میکرومتر |
| ابعاد و وزن | طول × عرض × ارتفاع؛ وزن | ۲۷۰ × ۲۱۰ × ۲۰۵ میلی‌متر؛ ۱۱ کیلوگرم |
| متعلقهٔ اختیاری | بلوک اندازه‌گیری نیم‌دایره‌ای 2396-block | موازی‌بودن ۱ میکرومتر؛ جداگانه/اختیاری |
محدودیت مهم: این دستگاه برای ساعت اندیکاتور با تقسیم‌بندی ۰٫۰۰۱ میلی‌متر مناسب نیست. دقت‌های میکرومتر هد را با دقت کل سامانه یا گواهی کالیبراسیون اشتباه نگیرید؛ مشخصات فوق مربوط به اجزای خود تستر است.
