Adjustable Coefficient Digital Indicators
اندیکاتور دیجیتال INSIZE 2501 با ضریب K قابلتنظیم از ۰ تا ۹٫۹۹۹۹؛ نمایشگر حاصل‌ضرب K در حرکت اسپیندل را نشان می‌دهد. ۱۶ زیرمدل در کورس‌های ۱۲٫۷، ۲۵٫۴ و ۵۰٫۸ میلی‌متر با وضوح ۰٫۰۰۱ یا ۰٫۰۱ میلی‌متر.

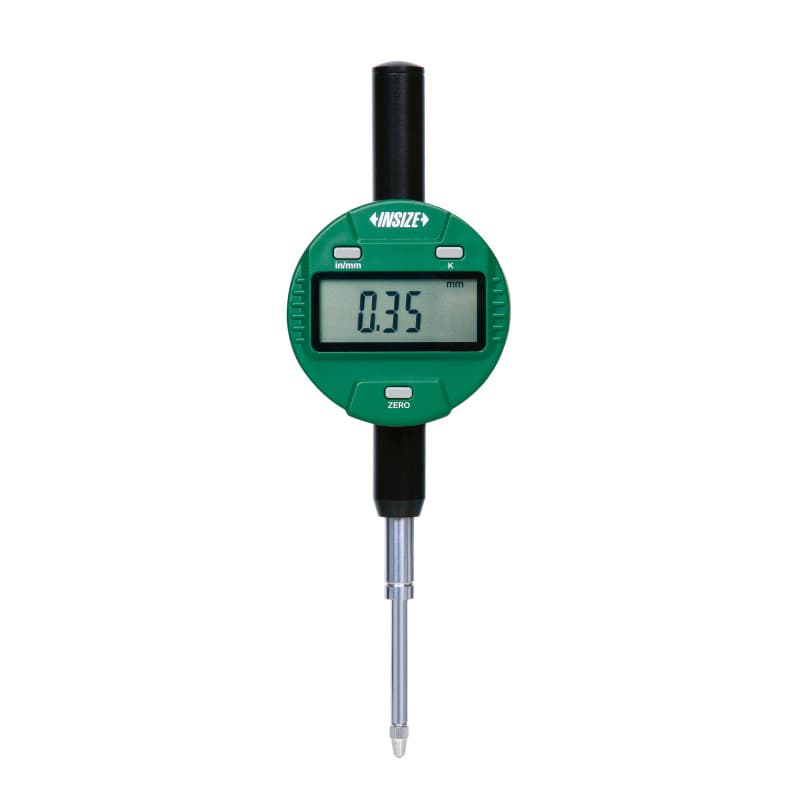

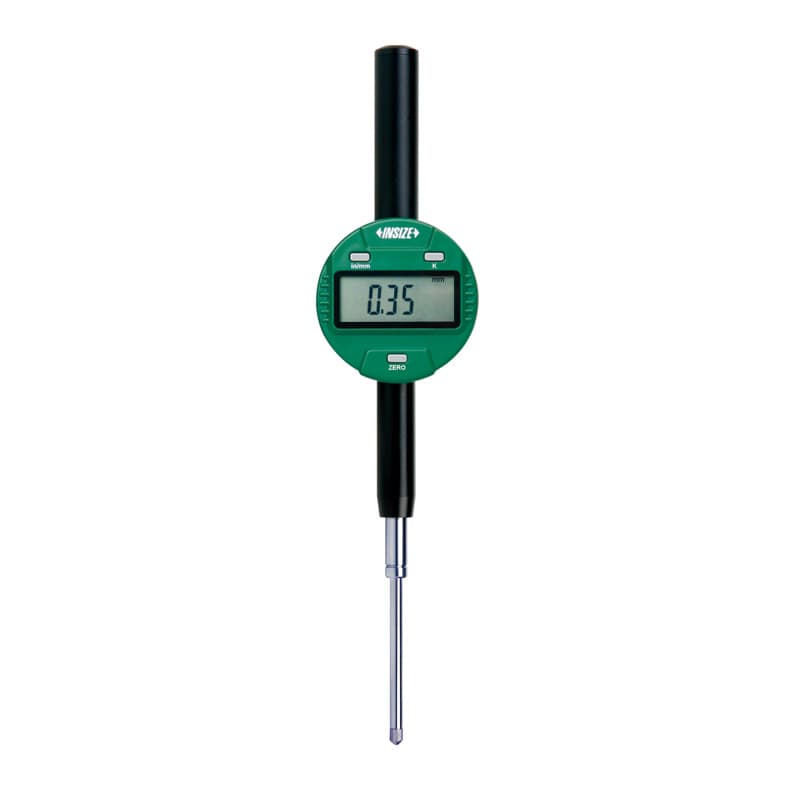

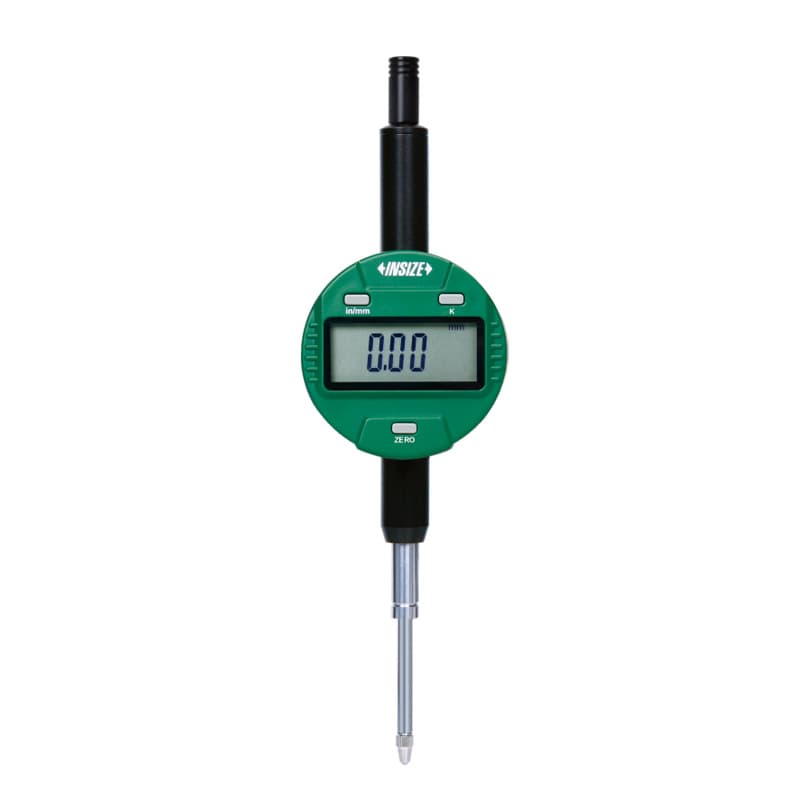

ساعت اندیکاتور دیجیتال INSIZE 2501 برای اندازهگیری مقایسه‌ای طراحی شده و یک قابلیت متمایز دارد: مقدار نمایشگر بر پایهٔ رابطهٔ خوانده‌شده = ضریب K × جابه‌جایی اسپیندل محاسبه می‌شود. ضریب K از ۰ تا ۹٫۹۹۹۹ قابل تنظیم است؛ برای نمونه، با K=4.5562 و حرکت 3.60 mm اسپیندل، نمایشگر حدود 16.40 mm نشان می‌دهد. این قابلیت برای اعمال ضریب اندازهگیری در فرایند موردنظر است و به‌تنهایی به معنی افزایش دقت مکانیکی ابزار نیست.
| کد مدل | کورس | دقت در K=1 | وضوح طبق کاتالوگ | هیسترزیس در K=1 | حداکثر نیروی اندازهگیری | درپوش بالابر | نوع پشت |
|---|---|---|---|---|---|---|---|
| 2501-101 | 12.7 mm / 0.5 in | 5 µm | 0.001 mm / 0.00005 in | 2 µm | 1.5 N | قابل بلندکردن | پشت زبانه‌دار |
| 2501-251 | 25.4 mm / 1 in | 5 µm | 0.001 mm / 0.00005 in | 3 µm | 2.2 N | غیرقابل‌بلندکردن | پشت زبانه‌دار |
| 2501-501 | 50.8 mm / 2 in | 6 µm | 0.001 mm / 0.00005 in | 3 µm | 2.5 N | غیرقابل‌بلندکردن | پشت زبانه‌دار |
| 2501-101F | 12.7 mm / 0.5 in | 5 µm | 0.001 mm / 0.00005 in | 2 µm | 1.5 N | قابل بلندکردن | پشت تخت |
| 2501-251F | 25.4 mm / 1 in | 5 µm | 0.001 mm / 0.00005 in | 3 µm | 2.2 N | غیرقابل‌بلندکردن | پشت تخت |
| 2501-501F | 50.8 mm / 2 in | 6 µm | 0.001 mm / 0.00005 in | 3 µm | 2.5 N | غیرقابل‌بلندکردن | پشت تخت |
| 2501-251P | 25.4 mm / 1 in | 5 µm | 0.001 mm / 0.00005 in | 3 µm | 2.2 N | قابل بلندکردن | پشت تخت |
| 2501-501P | 50.8 mm / 2 in | 6 µm | 0.001 mm / 0.00005 in | 3 µm | 2.5 N | قابل بلندکردن | پشت تخت |
| 2501-10 | 12.7 mm / 0.5 in | 20 µm | 0.01 mm / 0.0005 in | 10 µm | 1.5 N | قابل بلندکردن | پشت زبانه‌دار |
| 2501-25 | 25.4 mm / 1 in | 20 µm | 0.01 mm / 0.0005 in | 10 µm | 2.2 N | غیرقابل‌بلندکردن | پشت زبانه‌دار |
| 2501-50 | 50.8 mm / 2 in | 30 µm | 0.01 mm / 0.0005 in | 10 µm | 2.5 N | غیرقابل‌بلندکردن | پشت زبانه‌دار |
| 2501-10F | 12.7 mm / 0.5 in | 20 µm | 0.01 mm / 0.0005 in | 10 µm | 1.5 N | قابل بلندکردن | پشت تخت |
| 2501-25F | 25.4 mm / 1 in | 20 µm | 0.01 mm / 0.0005 in | 10 µm | 2.2 N | غیرقابل‌بلندکردن | پشت تخت |
| 2501-50F | 50.8 mm / 2 in | 30 µm | 0.01 mm / 0.0005 in | 10 µm | 2.5 N | غیرقابل‌بلندکردن | پشت تخت |
| 2501-25P | 25.4 mm / 1 in | 20 µm | 0.01 mm / 0.0005 in | 10 µm | 2.2 N | قابل بلندکردن | پشت تخت |
| 2501-50P | 50.8 mm / 2 in | 30 µm | 0.01 mm / 0.0005 in | 10 µm | 2.5 N | قابل بلندکردن | پشت تخت |

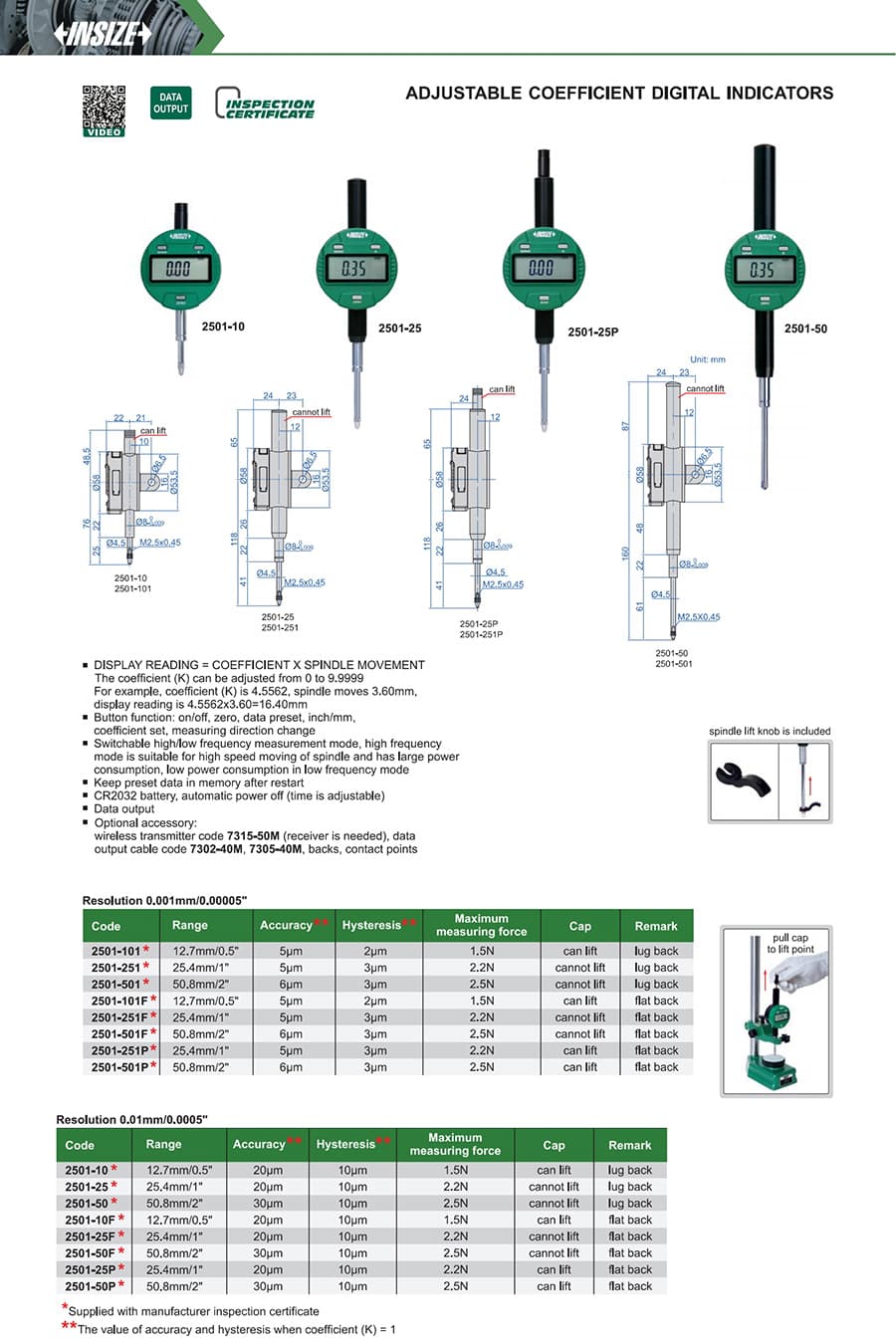

توجه: کاتالوگ، مقادیر دقت و هیسترزیس جدول را در ضریب K=1 اعلام می‌کند. جفت‌های متریک/اینچی وضوح عیناً مطابق منبع سازنده درج شده‌اند و لزوماً تبدیل ریاضی دقیق یکدیگر نیستند. پسوند F به پشت تخت اشاره دارد؛ مدل‌های P نیز طبق کاتالوگ پشت تخت و درپوش بالابر دارند. برای 25/251 و 50/501 بدون P، درپوش بالابر قابل بلندکردن نیست.
برای اندازهگیری دقیق، اندیکاتور را روی پایهٔ صلب نصب کنید و اسپیندل را عمود بر سطح قطعه نگه دارید؛ از واردکردن نیروی جانبی خودداری کنید. دمای کاری اعلام‌شده ۰ تا ۴۰ درجهٔ سانتی‌گراد و رطوبت نسبی حداکثر ۸۰٪ است. ستاره کنار کدها در کاتالوگ به همراه‌بودن گواهی بازرسی سازنده اشاره دارد.
