Outside Micrometers
میکرومتر مکانیکی خارجسنج اینسایز 3202 با تقسیم 0.01 میلیمتر؛ شامل هشت بازهٔ تکی تا 175–200 میلیمتر و سه ست 3، 4 و 6 عددی تا 150 میلیمتر. دقت هر بازه 4 تا 7 میکرومتر است. سطوح کاربیدی، توقف جغجغه‌ای و انطباق DIN 863-1؛ گواهی بازرسی فقط برای کدهای ستاره‌دار کاتالوگ.

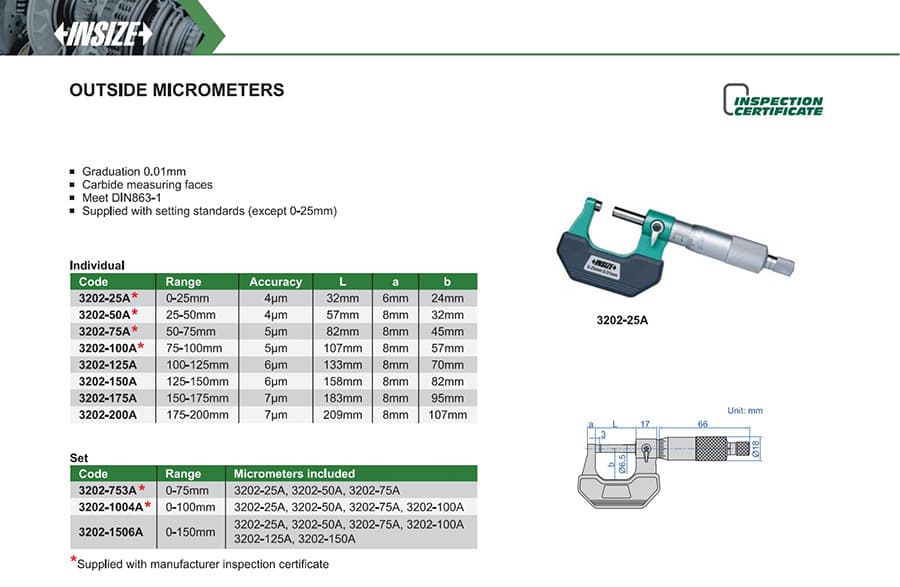

میکرومتر مکانیکی خارجسنج اینسایز مدل 3202 برای اندازه‌گیری ابعاد خارجی قطعات طراحی شده و با تقسیم‌بندی 0.01 میلیمتر عرضه می‌شود. خانوادهٔ 3202 شامل هشت میکرومتر تکی با بازههای ۲۵ میلی‌متری تا 175–200 میلیمتر و سه ست است؛ ست‌ها مجموعه‌ای از چند میکرومتر با بازههای متوالی‌اند، نه یک میکرومتر واحد با همان بازهٔ کلی.
ویژگی‌های اعلام‌شدهٔ سازنده: سطوح اندازه‌گیری کاربیدی، توقف جغجغه‌ای و انطباق با DIN 863-1. استاندارد تنظیم برای بازههای بالاتر از 0–25 میلیمتر همراه محصول ارائه می‌شود؛ مدل تکی 3202-25A استاندارد تنظیم ندارد.
| کد مدل | بازه (mm) | دقت اعلام‌شده (μm) | ابعاد L×a×b (mm) | گواهی بازرسی سازنده |
|---|---|---|---|---|
| 3202-25A* | 0–25 | 4 | 32×6×24 | دارد |
| 3202-50A* | 25–50 | 4 | 57×8×32 | دارد |
| 3202-75A* | 50–75 | 5 | 82×8×45 | دارد |
| 3202-100A* | 75–100 | 5 | 107×8×57 | دارد |
| 3202-125A | 100–125 | 6 | 133×8×70 | در کاتالوگ ستاره ندارد |
| 3202-150A | 125–150 | 6 | 158×8×82 | در کاتالوگ ستاره ندارد |
| 3202-175A | 150–175 | 7 | 183×8×95 | در کاتالوگ ستاره ندارد |
| 3202-200A | 175–200 | 7 | 209×8×107 | در کاتالوگ ستاره ندارد |
| کد ست | بازه کلی (mm) | میکرومترهای داخل ست | دقت اعلام‌شده (μm) | گواهی بازرسی سازنده |
|---|---|---|---|---|
| 3202-753A (Set)* | 0–75 | 3202-25A، 3202-50A، 3202-75A | 4–5 | دارد |
| 3202-1004A (Set)* | 0–100 | 3202-25A، 3202-50A، 3202-75A، 3202-100A | 4–5 | دارد |
| 3202-1506A (Set) | 0–150 | 3202-25A، 3202-50A، 3202-75A، 3202-100A، 3202-125A، 3202-150A | 4–6 | در کاتالوگ ستاره ندارد |
* طبق کاتالوگ سازنده، فقط مدل‌های ستاره‌دار با گواهی بازرسی سازنده عرضه می‌شوند. پیش از انتخاب، هم کد دقیق و هم بازهٔ هر میکرومتر داخل ست را با کاربرد خود تطبیق دهید.
