Outside Micrometers With Extension Anvil Collar
میکرومتر خارجسنج اینسایز 3205 با یقه‌های تنظیم دامنه؛ 12 کد از بازهٔ 300–400 تا 1800–2000 میلیمتر، دقت 11 تا 34 میکرومتر و تقسیم‌بندی 0.01 میلیمتر. نوع قاب و استاندارد تنظیم همراه را بر اساس کد بررسی کنید.

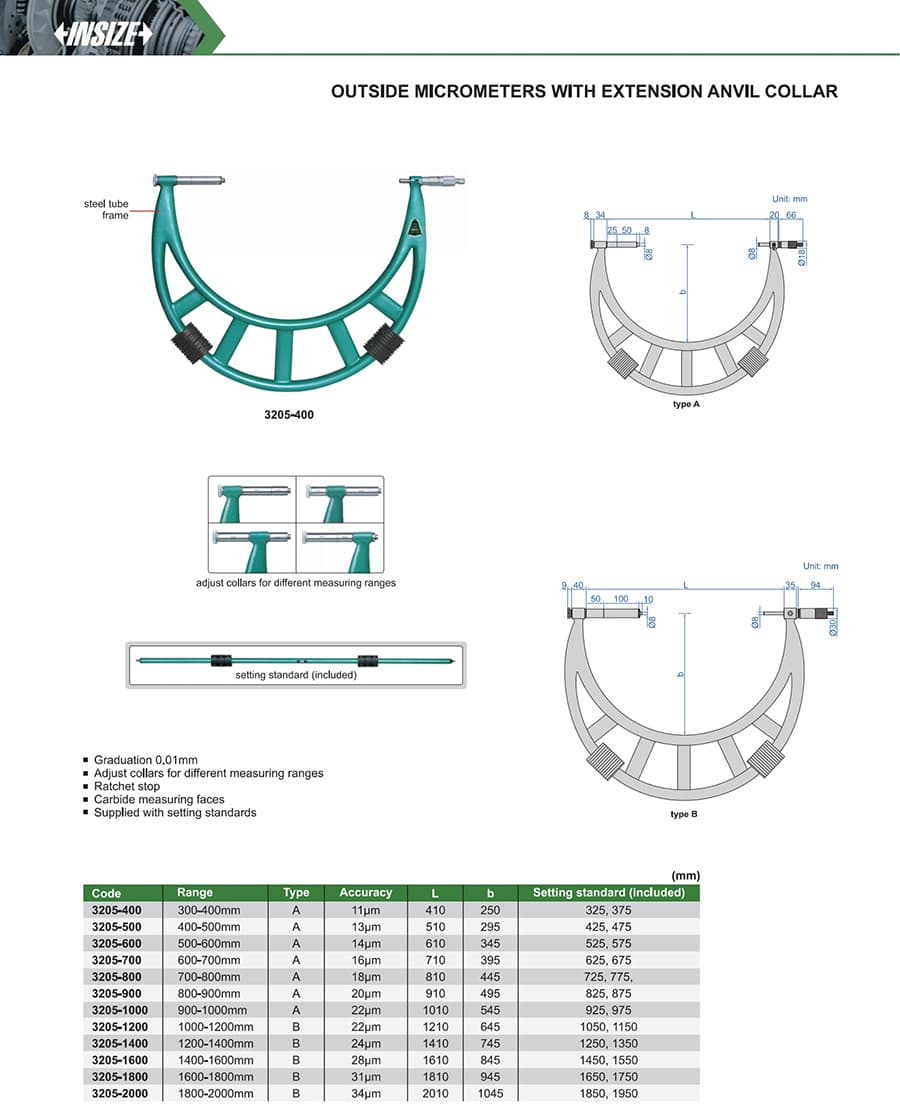

میکرومتر خارجسنج اینسایز مدل 3205 با یقه‌های افزایش دامنه برای اندازه‌گیری ابعاد خارجی در بازه‌های بزرگ طراحی شده است. این صفحه 12 کد متریک را پوشش می‌دهد: از 3205-400 با بازهٔ 300–400 میلیمتر تا 3205-2000 با بازهٔ 1800–2000 میلیمتر. بازه‌ها جداگانه و متناسب با کد هستند؛ هیچ‌یک از این کدها به‌تنهایی دامنهٔ پیوستهٔ 300 تا 2000 یا صفر تا 2000 میلیمتر را اندازه نمی‌گیرد.
در این سری، یقه‌ها برای تنظیم ابزار با بازه‌های اندازه‌گیری مختلف به کار می‌روند. پیش از انتخاب، کد کامل، نوع A یا B، دامنهٔ اندازه‌گیری و استانداردهای تنظیم درج‌شده برای همان نسخه را بررسی کنید.
| کد | بازهٔ اندازه‌گیری | نوع | دقت | L (mm) | b (mm) | استاندارد تنظیم همراه (mm) |
|---|---|---|---|---|---|---|
| 3205-400 | 300–400 | A | 11 μm | 410 | 250 | 325، 375 |
| 3205-500 | 400–500 | A | 13 μm | 510 | 295 | 425، 475 |
| 3205-600 | 500–600 | A | 14 μm | 610 | 345 | 525، 575 |
| 3205-700 | 600–700 | A | 16 μm | 710 | 395 | 625، 675 |
| 3205-800 | 700–800 | A | 18 μm | 810 | 445 | 725، 775 |
| 3205-900 | 800–900 | A | 20 μm | 910 | 495 | 825، 875 |
| 3205-1000 | 900–1000 | A | 22 μm | 1010 | 545 | 925، 975 |
| 3205-1200 | 1000–1200 | B | 22 μm | 1210 | 645 | 1050، 1150 |
| 3205-1400 | 1200–1400 | B | 24 μm | 1410 | 745 | 1250، 1350 |
| 3205-1600 | 1400–1600 | B | 28 μm | 1610 | 845 | 1450، 1550 |
| 3205-1800 | 1600–1800 | B | 31 μm | 1810 | 945 | 1650، 1750 |
| 3205-2000 | 1800–2000 | B | 34 μm | 2010 | 1045 | 1850، 1950 |
L و b ابعاد هندسی ابزار بر حسب میلیمتر هستند. استانداردهای تنظیم فهرست‌شده طبق کاتالوگ/راهنمای رسمی برای هر کد همراه محصول‌اند. چون محتویات بسته ممکن است در زنجیرهٔ تأمین منطقه‌ای تغییر کند، هنگام استعلام خرید، همراه‌بودن همین استانداردها را در پیش‌فاکتور نیز ثبت کنید.
مشخصات با صفحهٔ رسمی INSIZE مدل 3205 و راهنمای رسمی کاربری 3205 تطبیق داده شده است. دانلود کاتالوگ محصول (PDF)
