Outside Micrometers With Interchangeable Anvils
خانواده میکرومترهای خارجسنج INSIZE 3206 با سندان‌های قابلتعویض؛ شامل 14 کد متریک از بازه 0–50 تا 900–1000 میلیمتر. دقت هر کد 4 تا 22 میکرومتر و تقسیم‌بندی 0.01 میلیمتر است. بازه، نوع قاب و استانداردهای تنظیم همراه را بر اساس کد انتخاب کنید.
میکرومتر خارجسنج اینسایز مدل 3206 برای اندازه‌گیری ابعاد خارجی با سندان‌های قابلتعویض طراحی شده است. این خانواده 14 کد متریک دارد؛ هر کد بازهٔ مشخصی را پوشش می‌دهد و با سندان‌ها و استانداردهای تنظیم درج‌شده در جدول عرضه می‌شود. بنابراین «تا 1000 میلیمتر» به بیشترین بازهٔ خانواده اشاره دارد، نه اینکه هر کد به‌تنهایی از صفر تا 1000 میلیمتر را اندازه بگیرد.
کدهای نوع A دارای قاب چدنی هستند و از 3206-50A تا 3206-301A را شامل می‌شوند. کدهای نوع B از 3206-400 به بالا قاب لوله‌ای فولادی دارند. پیش از سفارش، کد کامل و بازهٔ آن را با اندازهٔ قطعه تطبیق دهید؛ بعضی ردیف‌ها بازه‌های هم‌پوشان اما متفاوت دارند، مانند 3206-150A (صفر تا 150 میلیمتر) و 3206-151A (50 تا 150 میلیمتر).

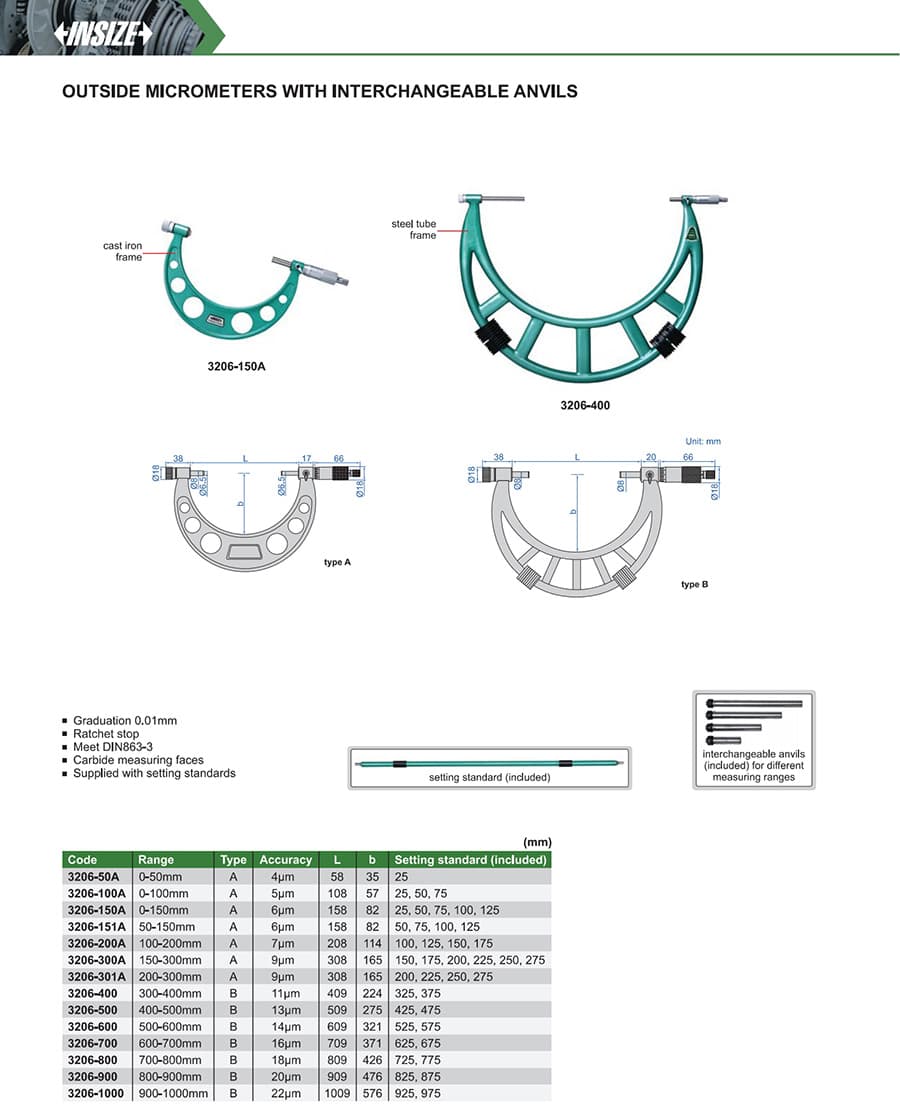

| کد | بازه اندازه‌گیری | نوع قاب | دقت | L (mm) | b (mm) | استانداردهای تنظیم همراه (mm) |
|---|---|---|---|---|---|---|
| 3206-50A | 0–50 | A، چدنی | 4 μm | 58 | 35 | 25 |
| 3206-100A | 0–100 | A، چدنی | 5 μm | 108 | 57 | 25، 50، 75 |
| 3206-150A | 0–150 | A، چدنی | 6 μm | 158 | 82 | 25، 50، 75، 100، 125 |
| 3206-151A | 50–150 | A، چدنی | 6 μm | 158 | 82 | 50، 75، 100، 125 |
| 3206-200A | 100–200 | A، چدنی | 7 μm | 208 | 114 | 100، 125، 150، 175 |
| 3206-300A | 150–300 | A، چدنی | 9 μm | 308 | 165 | 150، 175، 200، 225، 250، 275 |
| 3206-301A | 200–300 | A، چدنی | 9 μm | 308 | 165 | 200، 225، 250، 275 |

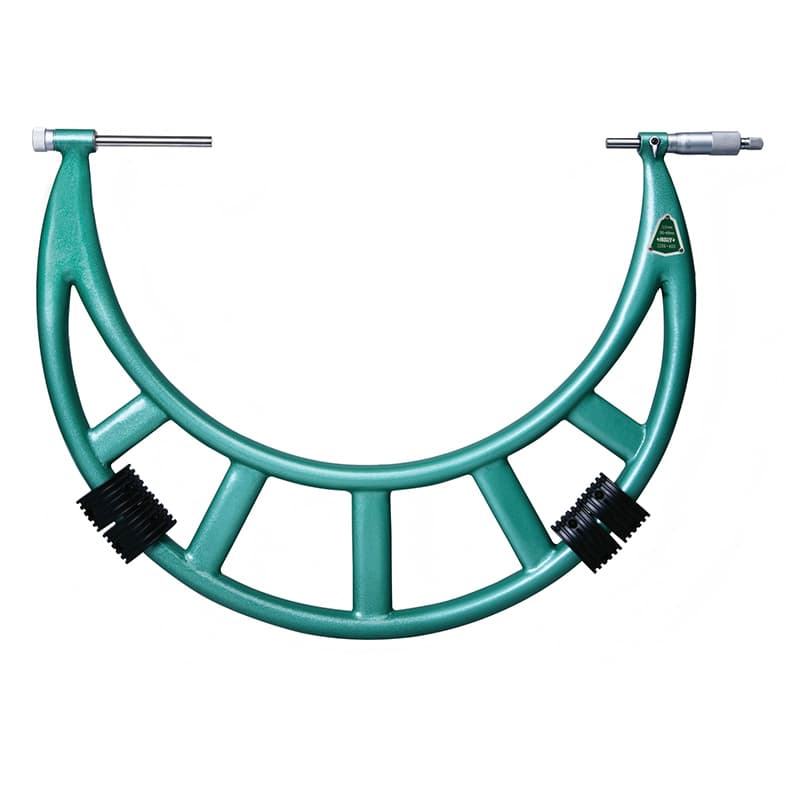

| 3206-400 | 300–400 | B، لوله‌ای فولادی | 11 μm | 409 | 224 | 325، 375 |
| 3206-500 | 400–500 | B، لوله‌ای فولادی | 13 μm | 509 | 275 | 425، 475 |
| 3206-600 | 500–600 | B، لوله‌ای فولادی | 14 μm | 609 | 321 | 525، 575 |
| 3206-700 | 600–700 | B، لوله‌ای فولادی | 16 μm | 709 | 371 | 625، 675 |
| 3206-800 | 700–800 | B، لوله‌ای فولادی | 18 μm | 809 | 426 | 725، 775 |
| 3206-900 | 800–900 | B، لوله‌ای فولادی | 20 μm | 909 | 476 | 825، 875 |
| 3206-1000 | 900–1000 | B، لوله‌ای فولادی | 22 μm | 1009 | 576 | 925، 975 |
در جدول سازنده، L و b ابعاد هندسی ابزار هستند. ستون آخر اندازهٔ استانداردهای تنظیم همراه همان کد را بر حسب میلیمتر نشان می‌دهد. دقت و تقسیم‌بندی دو مشخصهٔ جداگانه‌اند: تقسیم‌بندی همهٔ نسخه‌های این سری 0.01 میلیمتر است، اما دقت با افزایش بازه تغییر می‌کند.
برای جزئیات تکمیلی به صفحهٔ رسمی INSIZE مدل 3206 مراجعه کنید. دانلود کاتالوگ محصول (PDF)
