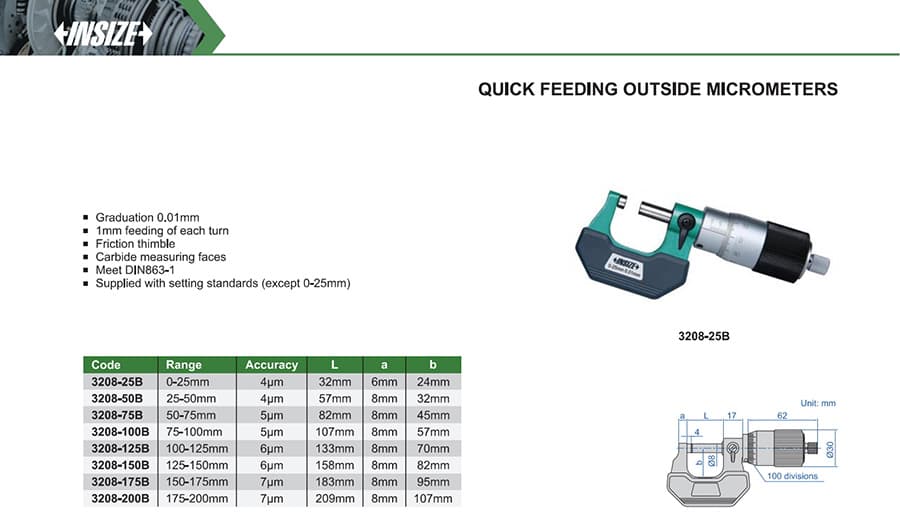

Quick Feeding Outside Micrometers
میکرومتر خارجسنج پیشروی سریع اینسایز 3208؛ حرکت اسپیندل 1 میلیمتر با هر دور آستین، تقسیم‌بندی 0.01 میلیمتر و دقت 4 تا 7 میکرومتر. هشت بازهٔ تکی تا 175–200 میلیمتر، انگشتانهٔ اصطکاکی، سطوح کاربیدی و استاندارد DIN 863-1.
میکرومتر مکانیکی خارجسنج اینسایز مدل 3208 برای اندازه‌گیری ابعاد خارجی قطعات است. مکانیزم پیشروی سریع آن، اسپیندل را با هر دور آستین 1 میلیمتر جلو می‌برد. این مقدار با تقسیم‌بندی 0.01 میلیمتر و دقت دستگاه یکی نیست: دقت اعلام‌شده برای نسخه‌های مختلف 4 تا 7 میکرومتر است.
مدل دارای انگشتانهٔ اصطکاکی، سطوح اندازه‌گیری کاربیدی و انطباق با DIN 863-1 است. استاندارد تنظیم برای بازه‌های بیشتر از 0–25 میلیمتر همراه ابزار ارائه می‌شود؛ برای مدل 3208-25B استاندارد تنظیم ذکر نشده است.
| کد مدل | بازه اندازه‌گیری (mm) | دقت اعلام‌شده (μm) | تقسیم‌بندی | ابعاد L×a×b (mm) |
|---|---|---|---|---|
| 3208-25B | 0–25 | 4 | 0.01 mm | 32×6×24 |
| 3208-50B | 25–50 | 4 | 0.01 mm | 57×8×32 |
| 3208-75B | 50–75 | 5 | 0.01 mm | 82×8×45 |
| 3208-100B | 75–100 | 5 | 0.01 mm | 107×8×57 |
| 3208-125B | 100–125 | 6 | 0.01 mm | 133×8×70 |
| 3208-150B | 125–150 | 6 | 0.01 mm | 158×8×82 |
| 3208-175B | 150–175 | 7 | 0.01 mm | 183×8×95 |
| 3208-200B | 175–200 | 7 | 0.01 mm | 209×8×107 |
هر کد تنها بازهٔ نوشته‌شده در جدول را پوشش می‌دهد؛ برای نمونه 3208-200B از 175 تا 200 میلیمتر را می‌سنجد، نه از صفر تا 200 میلیمتر.
