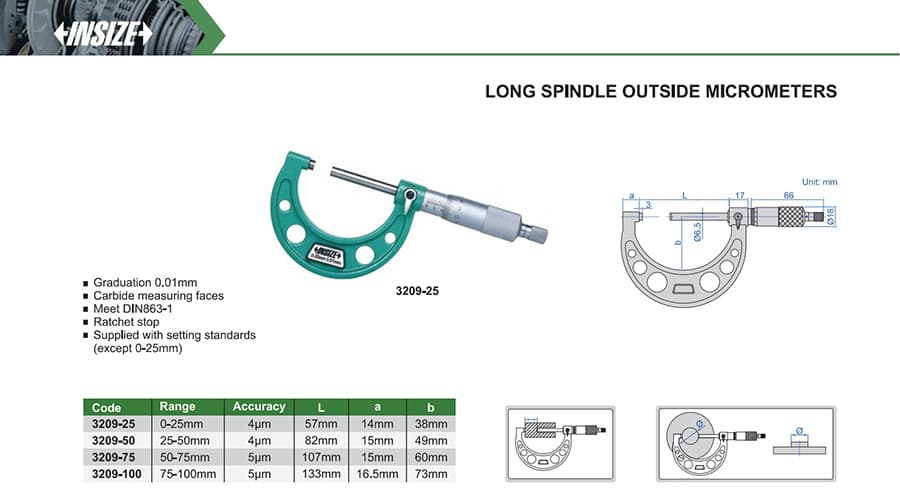

Long Spindle Outside Micrometers
میکرومتر خارجسنج اسپیندلبلند اینسایز 3209 برای دسترسی بهتر به محل اندازه‌گیری؛ با تقسیم 0.01 میلیمتر، دقت 4 تا 5 میکرومتر، سطوح کاربیدی و جغجغه. چهار بازهٔ تکی تا 75–100 میلیمتر؛ استاندارد تنظیم برای بازههای بالاتر از 25 میلیمتر همراه ابزار است.
میکرومتر مکانیکی خارجسنج اسپیندلبلند اینسایز مدل 3209 برای اندازه‌گیری ابعاد خارجی در نقاطی طراحی شده که دسترسی به سطح اندازه‌گیری دشوارتر است. اسپیندل بلند، سطوح کاربیدی، جغجغهٔ محدودکنندهٔ نیرو و انطباق اعلام‌شده با DIN 863-1 از ویژگی‌های این خانواده‌اند.
تقسیم‌بندی 0.01 میلیمتر و دقت اعلامی 4 یا 5 میکرومتر است. چهار کد موجود هرکدام بازهٔ جداگانهٔ 25 میلی‌متری دارند؛ به‌عنوان نمونه 3209-100 اندازه می‌گیرد از 75 تا 100 میلیمتر، نه از صفر تا 100 میلیمتر. استاندارد تنظیم برای مدل‌های بالاتر از 0–25 میلیمتر همراه ابزار ارائه می‌شود.
| کد مدل | بازه اندازه‌گیری (mm) | دقت اعلام‌شده (μm) | تقسیم‌بندی | ابعاد L×a×b (mm) |
|---|---|---|---|---|
| 3209-25 | 0–25 | 4 | 0.01 mm | 57×14×38 |
| 3209-50 | 25–50 | 4 | 0.01 mm | 82×14×45 |
| 3209-75 | 50–75 | 5 | 0.01 mm | 107×15×60 |
| 3209-100 | 75–100 | 5 | 0.01 mm | 133×16.5×73 |
