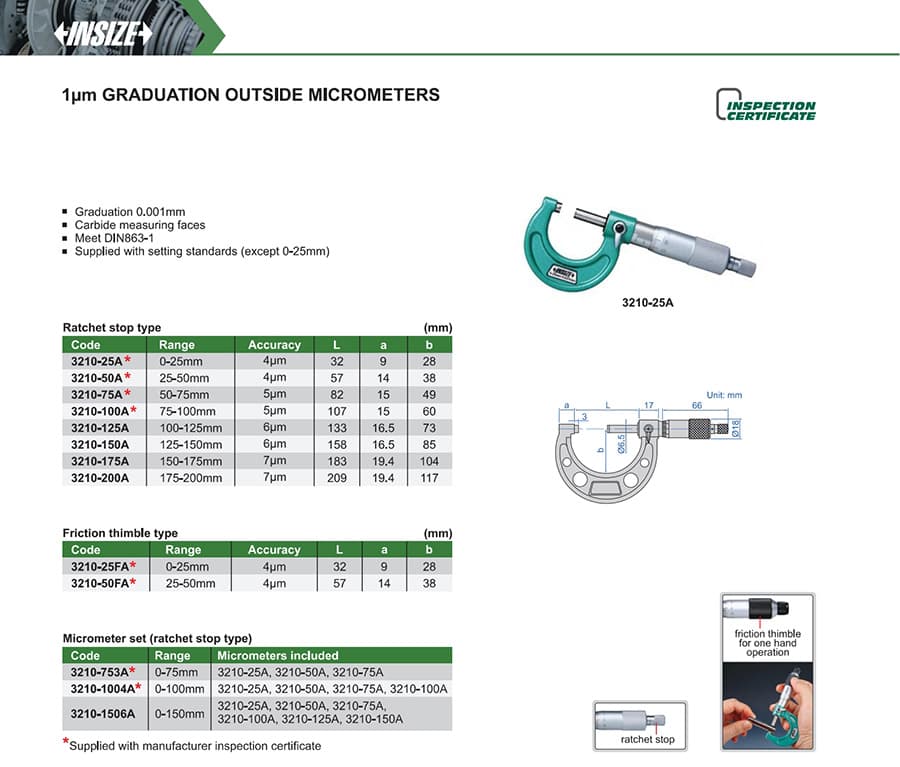

1µm Graduation Outside Micrometers
میکرومتر خارجسنج اینسایز 3210 با تقسیم 0.001 میلیمتر (1 میکرومتر)؛ دقت اعلامی بسته به بازه 4 تا 7 میکرومتر است. شامل مدل‌های جغجغه‌ای تا 200 میلیمتر، دو نسخهٔ انگشتانه اصطکاکی و سه ست چندبازه‌ای تا 150 میلیمتر.
میکرومتر مکانیکی خارجسنج اینسایز مدل 3210 با تقسیم‌بندی 0.001 میلیمتر (معادل 1 میکرومتر) برای اندازه‌گیری ابعاد خارجی قطعات است. این تقسیم‌بندی به معنی دقت 1 میکرومتر نیست: دقت اعلام‌شدهٔ هر نسخه، بسته به بازه، 4 تا 7 میکرومتر است. سطوح اندازه‌گیری کاربیدی، انطباق با DIN 863-1 و استانداردهای تنظیم همراه محصول (به‌جز بازهٔ 0–25 میلیمتر) از مشخصات اعلام‌شدهٔ سازنده‌اند.
| کد مدل | بازه اندازه‌گیری (mm) | دقت اعلام‌شده (μm) | ابعاد L×a×b (mm) |
|---|---|---|---|
| 3210-25A* | 0–25 | 4 | 32×9×28 |
| 3210-50A* | 25–50 | 4 | 57×14×38 |
| 3210-75A* | 50–75 | 5 | 82×15×49 |
| 3210-100A* | 75–100 | 5 | 107×15×60 |
| 3210-125A | 100–125 | 6 | 133×16.5×73 |
| 3210-150A | 125–150 | 6 | 158×16.5×85 |
| 3210-175A | 150–175 | 7 | 183×19.4×104 |
| 3210-200A | 175–200 | 7 | 209×19.4×117 |
این دو نسخه برای اعمال نیروی اندازه‌گیری به‌وسیلهٔ انگشتانهٔ اصطکاکی هستند و با مدل‌های جغجغه‌ای تفاوت دارند.
| کد مدل | بازه (mm) | دقت (μm) | ابعاد L×a×b (mm) |
|---|---|---|---|
| 3210-25FA* | 0–25 | 4 | 32×9×28 |
| 3210-50FA* | 25–50 | 4 | 57×14×38 |
| کد ست | بازهٔ کلی (mm) | دقت | میکرومترهای داخل ست |
|---|---|---|---|
| 3210-753A* | 0–75 | 4 تا 5 μm | 3210-25A، 3210-50A، 3210-75A |
| 3210-1004A* | 0–100 | 4 تا 5 μm | 3210-25A، 3210-50A، 3210-75A، 3210-100A |
| 3210-1506A | 0–150 | 4 تا 6 μm | 3210-25A، 3210-50A، 3210-75A، 3210-100A، 3210-125A، 3210-150A |
* کاتالوگ رسمی، گواهی بازرسی سازنده را برای کدهای ستاره‌دار مشخص می‌کند؛ وجود این گواهی برای سایر کدها در آن جدول اعلام نشده است. برای بازه‌های بیشتر از 0–25 میلیمتر، استاندارد تنظیم همراه ابزار ارائه می‌شود. پیش از انتخاب، بازه و نوع مکانیزم را با نیاز اندازه‌گیری خود تطبیق دهید.
