Point Micrometers
میکرومتر نقطه‌ای مکانیکی اینسایز 3230 برای اندازه‌گیری جان مته، شیار باریک و شیار خار؛ نوع A با زاویه نوک ۳۰° و نوع B با زاویه ۱۵°. هشت کد در بازه‌های ۰–۲۵ تا ۷۵–۱۰۰ میلی‌متر، تقسیم‌بندی ۰٫۰۱ میلی‌متر و دقت ۴ یا ۵ میکرومتر؛ میله تنظیم در بازه ۰–۲۵ جداگانه تهیه می‌شود.

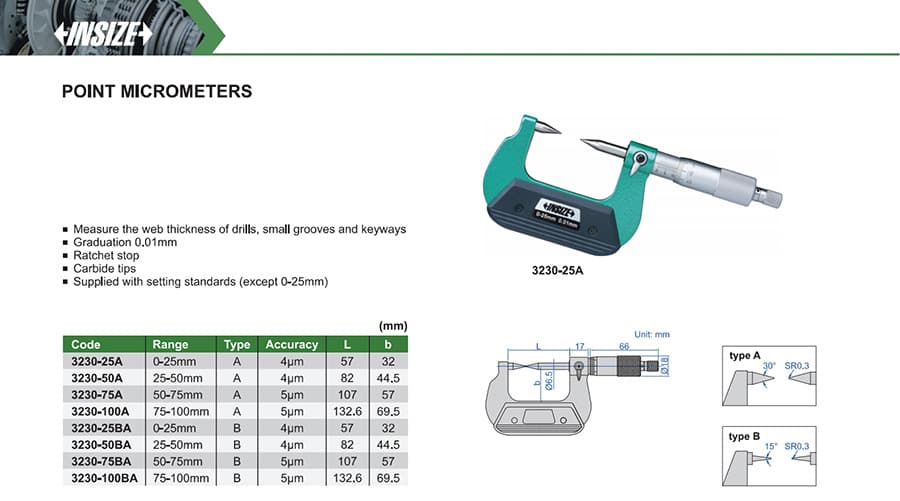

میکرومتر نوکتیز اینسایز مدل 3230 (Point Micrometer) برای اندازه‌گیری ضخامت جان یا مغزی مته، شیارهای باریک و شیار خار به‌کار می‌رود. فک‌های نوک‌دار کاربیدی امکان تماس در نقاط باریک را فراهم می‌کنند. این مدل در دو فرم عرضه شده است: نوع A با زاویه نوک ۳۰ درجه و نوع B با زاویه ۱۵ درجه؛ شعاع نوک هر دو فرم SR 0.3 است.
| کد | بازهٔ اندازه‌گیری | فرم | زاویهٔ نوک | دقت | تقسیم‌بندی |
|---|---|---|---|---|---|
| 3230-25A | ۰–۲۵ میلی‌متر | نوع A | ۳۰° | ۴ میکرومتر | ۰٫۰۱ میلی‌متر |
| 3230-50A | ۲۵–۵۰ میلی‌متر | نوع A | ۳۰° | ۴ میکرومتر | ۰٫۰۱ میلی‌متر |
| 3230-75A | ۵۰–۷۵ میلی‌متر | نوع A | ۳۰° | ۵ میکرومتر | ۰٫۰۱ میلی‌متر |
| 3230-100A | ۷۵–۱۰۰ میلی‌متر | نوع A | ۳۰° | ۵ میکرومتر | ۰٫۰۱ میلی‌متر |
| 3230-25BA | ۰–۲۵ میلی‌متر | نوع B | ۱۵° | ۴ میکرومتر | ۰٫۰۱ میلی‌متر |
| 3230-50BA | ۲۵–۵۰ میلی‌متر | نوع B | ۱۵° | ۴ میکرومتر | ۰٫۰۱ میلی‌متر |
| 3230-75BA | ۵۰–۷۵ میلی‌متر | نوع B | ۱۵° | ۵ میکرومتر | ۰٫۰۱ میلی‌متر |
| 3230-100BA | ۷۵–۱۰۰ میلی‌متر | نوع B | ۱۵° | ۵ میکرومتر | ۰٫۰۱ میلی‌متر |
دقت هر دو فرم با افزایش بازه از ۴ به ۵ میکرومتر تغییر می‌کند. در کدهای این محصول، پسوند A نشان‌دهندهٔ فرم ۳۰ درجه و BA نشان‌دهندهٔ فرم ۱۵ درجه است؛ پیش از سفارش کد کامل را با زاویهٔ موردنیاز تطبیق دهید.
طبق کاتالوگ منطقه‌ای INSIZE، میلهٔ تنظیم برای بازه‌های بزرگ‌تر از ۰–۲۵ میلی‌متر همراه ابزار ارائه می‌شود؛ برای کدهای 3230-25A و 3230-25BA در بسته نیست. مشخصات محتویات بسته را هنگام خرید با فروشنده نیز تأیید کنید.
