Blade Micrometers

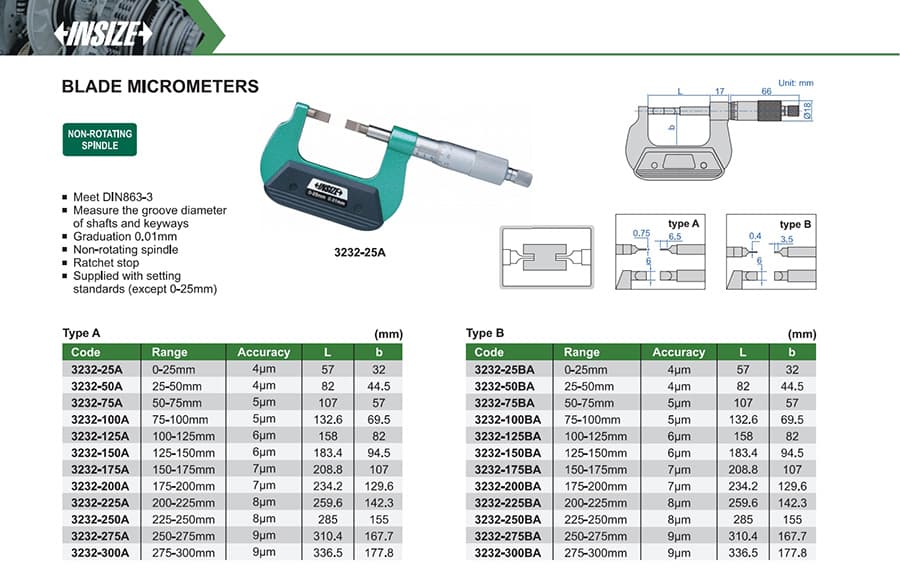

میکرومتر تیغهای غیرچرخان اینسایز 3232 برای اندازه‌گیری قطر شیار شفت و جای خار؛ دارای دوک غیرچرخان، جغجغه، ۲۴ کد در فرم‌های A و B تا ۳۰۰ میلی‌متر، تقسیم ۰٫۰۱ میلی‌متر و دقت ۴ تا ۹ میکرومتر.
میکرومتر تیغهای اینسایز مدل 3232 برای اندازه‌گیری قطر شیار روی شفت و شیار جای خار طراحی شده است. دوک غیرچرخان، ویژگی متمایز این مدل در برابر میکرومتر تیغهای عمومی است: هنگام اندازه‌گیری، دوک می‌لغزد اما سطح تماس نمی‌چرخد. این خانواده در فرم‌های تیغهای A و B، دوازده بازه و در مجموع ۲۴ کد عرضه شده است.
| بازه اندازه‌گیری | کد فرم A | کد فرم B | دقت هر دو فرم | تقسیم‌بندی | استاندارد تنظیم |
|---|---|---|---|---|---|
| ۰ تا ۲۵ میلی‌متر | 3232-25A | 3232-25BA | ۴ میکرومتر | ۰٫۰۱ میلی‌متر | همراه نیست |
| ۲۵ تا ۵۰ میلی‌متر | 3232-50A | 3232-50BA | ۴ میکرومتر | ۰٫۰۱ میلی‌متر | همراه |
| ۵۰ تا ۷۵ میلی‌متر | 3232-75A | 3232-75BA | ۵ میکرومتر | ۰٫۰۱ میلی‌متر | همراه |
| ۷۵ تا ۱۰۰ میلی‌متر | 3232-100A | 3232-100BA | ۵ میکرومتر | ۰٫۰۱ میلی‌متر | همراه |
| ۱۰۰ تا ۱۲۵ میلی‌متر | 3232-125A | 3232-125BA | ۶ میکرومتر | ۰٫۰۱ میلی‌متر | همراه |
| ۱۲۵ تا ۱۵۰ میلی‌متر | 3232-150A | 3232-150BA | ۶ میکرومتر | ۰٫۰۱ میلی‌متر | همراه |
| ۱۵۰ تا ۱۷۵ میلی‌متر | 3232-175A | 3232-175BA | ۷ میکرومتر | ۰٫۰۱ میلی‌متر | همراه |
| ۱۷۵ تا ۲۰۰ میلی‌متر | 3232-200A | 3232-200BA | ۷ میکرومتر | ۰٫۰۱ میلی‌متر | همراه |
| ۲۰۰ تا ۲۲۵ میلی‌متر | 3232-225A | 3232-225BA | ۸ میکرومتر | ۰٫۰۱ میلی‌متر | همراه |
| ۲۲۵ تا ۲۵۰ میلی‌متر | 3232-250A | 3232-250BA | ۸ میکرومتر | ۰٫۰۱ میلی‌متر | همراه |
| ۲۵۰ تا ۲۷۵ میلی‌متر | 3232-275A | 3232-275BA | ۹ میکرومتر | ۰٫۰۱ میلی‌متر | همراه |
| ۲۷۵ تا ۳۰۰ میلی‌متر | 3232-300A | 3232-300BA | ۹ میکرومتر | ۰٫۰۱ میلی‌متر | همراه |
برای هر ردیف جدول، کدهای A و B هر دو عرضه می‌شوند؛ تفاوت فرم تیغه را با شکل شیار و قطعهٔ خود تطبیق دهید. تقسیم‌بندی ۰٫۰۱ میلی‌متر با دقت اعلام‌شده یکی نیست؛ دقت بسته به بازه از ۴ تا ۹ میکرومتر است.
هر دو مدل تیغهای هستند، اما 3232 به‌طور مشخص دوک غیرچرخان دارد و برای قطر شیار شفت و جای خار معرفی شده است. صفحهٔ سازنده برای مدل 3650 این ویژگی را ذکر نمی‌کند و نوع تیغهٔ آن نیز با بازه تغییر می‌کند. برای مقایسهٔ فرم‌ها و بازه‌های مدل دیگر، میکرومتر تیغهای مکانیکی اینسایز 3650 را ببینید؛ ویژگی غیرچرخان را به 3650 نسبت ندهید.
