Spline Micrometers

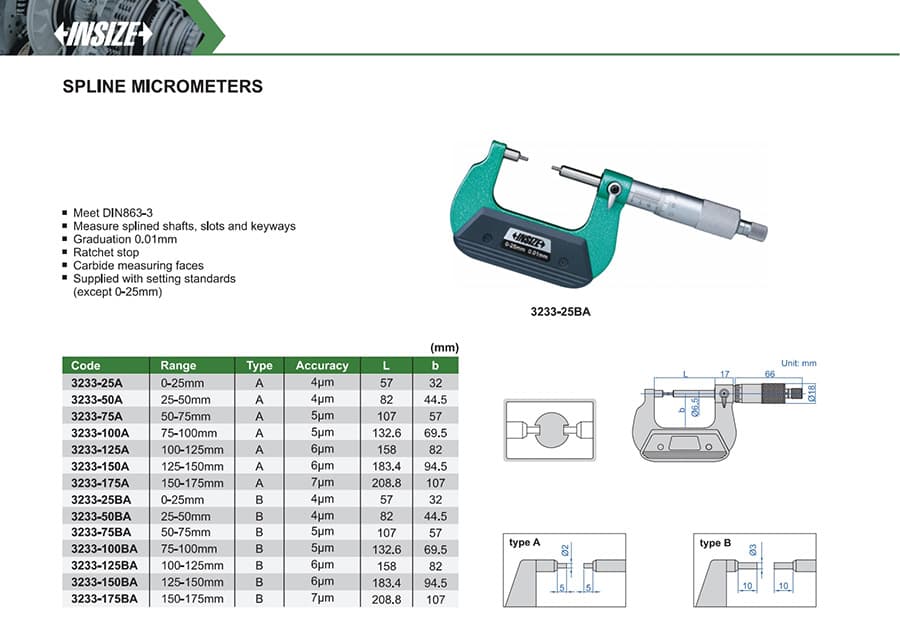

میکرومتر اسپلاین مکانیکی اینسایز 3233 برای اندازه‌گیری شفت‌های هزارخار، شیار و جای خار؛ با سطوح کاربیدی، جغجغه و تقسیم‌بندی ۰٫۰۱ میلی‌متر. فرم‌های A و B در بازه‌های ۰–۲۵ تا ۱۵۰–۱۷۵ میلی‌متر، با دقت ۴ تا ۷ میکرومتر و استاندارد تنظیم در کدهای مربوط عرضه می‌شوند.
میکرومتر اسپلاین و هزارخار اینسایز مدل 3233 برای اندازه‌گیری ابعاد روی شفت‌های اسپلاین، شیارها و جای خار طراحی شده است. سطوح اندازه‌گیری از کاربید هستند و جغجغه به اعمال نیروی یکنواخت کمک می‌کند. این مدل طبق مشخصات سازنده با DIN 863-3 مطابقت دارد و تقسیم‌بندی آن 0.01 میلی‌متر است.
حرف A یا BA در کد، نوع ابزار را مشخص می‌کند؛ هندسهٔ تماس را با قطعه و محل اندازه‌گیری تطبیق دهید.
| کد نوع A | کد نوع B | بازهٔ اندازه‌گیری | دقت اعلام‌شده | تقسیم‌بندی |
|---|---|---|---|---|
| 3233-25A | 3233-25BA | 0–25 mm | 4 µm | 0.01 mm |
| 3233-50A | 3233-50BA | 25–50 mm | 4 µm | 0.01 mm |
| 3233-75A | 3233-75BA | 50–75 mm | 5 µm | 0.01 mm |
| 3233-100A | 3233-100BA | 75–100 mm | 5 µm | 0.01 mm |
| 3233-125A | 3233-125BA | 100–125 mm | 6 µm | 0.01 mm |
| 3233-150A | 3233-150BA | 125–150 mm | 6 µm | 0.01 mm |
| 3233-175A | 3233-175BA | 150–175 mm | 7 µm | 0.01 mm |
اگر بازه‌ای بالاتر از 175 میلی‌متر لازم دارید، میکرومتر اسپلاین 3658 را بررسی کنید. برای نمایش دیجیتال و انتخاب خروجی داده، میکرومتر اسپلاین دیجیتال 3533 را ببینید. در هر دو مورد، کد نوع و شکل سطح تماس را با قطعهٔ مورد سنجش تطبیق دهید.
